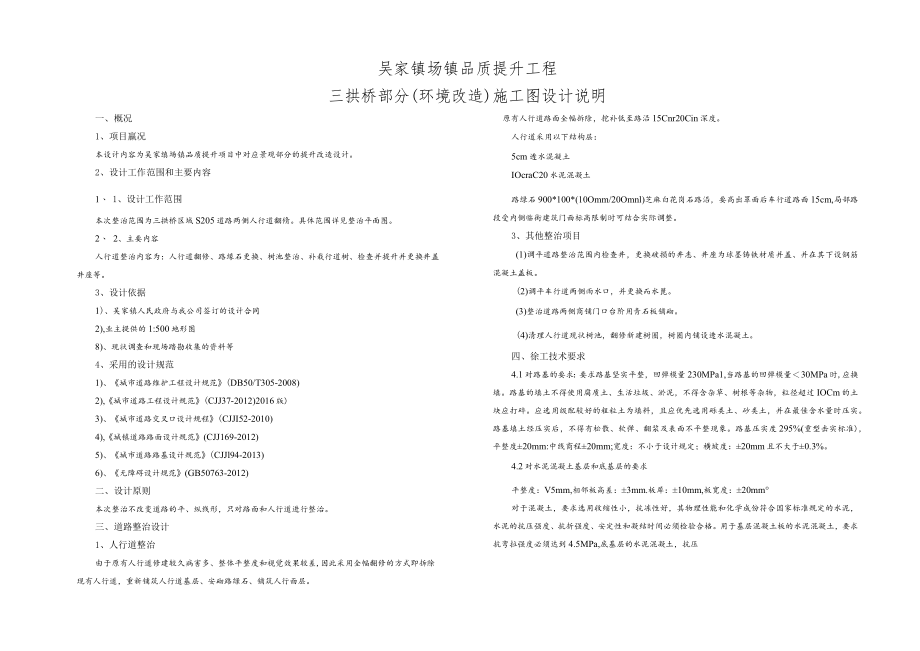

1、吴家镇场镇品质提升工程三拱桥部分(环境改造)施工图设计说明一、概况1、项目嬴况本设计内容为吴家缜场镇品质提升项目中对应景观部分的提升改造设计。2、设计工作范围和主要内容1、 1、设计工作范围本次整治范围为三拱桥区域S205道路两侧人行道翻脩。具体范围详见整治平面图。2、 2、主要内容人行道整治内容为：人行道翻修、路缘石更换、树池整治、补栽行道树、检查并提升并更换井盖井座等。3、设计依据1)、吴家镇人民政府与我公司签订的设计合同2),业主提供的1:500地形图8)、现状调查和现场踏勘收集的资料等4、采用的设计规范1)、城市道路维护工程设计规范(DB50/T305-2008)2),城市道路工程设计
2、规范(CJJ37-2012)2016版)3)、城市道路交叉口设计规程(CJJI52-2010)4),城镇道路路面设计规范(CJJ169-2012)5)、城市道路路基设计规范(CJJl94-2013)6)、无障碍设计规范(GB50763-2012)二、设计原则本次整治不改变道路的平、纵线形，只对路面和人行道进行整治。三、道路整治设计1、人行道整治由于原有人行道修建较久病害多、整体平整度和视觉效果较差,因此采用全幅翻修的方式即拆除现有人行道，重新铺筑人行道基层、安砌路绿石、铺筑人行面层。原有人行道路面全幅拆除，挖补低至路沿15Cnr20Cin深度。人行道采用以下结构层：5cm透水混凝土IOcraC
3、20水泥混凝土路绿石900*100*(10Omm/20Omnl)芝麻白花岗石路沿，要高出罩面后车行道路面15cm,局部路段受内侧临街建筑门面标高限制时可结合实际调整。3、其他整治项目(1)调平道路整治范围内检查井，更换破损的井恚、井座为球墨铸铁材质并盖、并在其下设钢筋混凝土盖板。(2)调平车行道两侧雨水口，并更换而水篦。(3)整治道路两侧商铺门口台阶用青石板铺砌。(4)清理人行道现状树池，翻修新建树圈，树圈内铺设透水混凝土。四、徐工技术要求4.1对路基的要求：要求路基坚实平整，回弹模量230MPa1,当路基的回弹模量30MPa时,应换填。路基的填土不得使用腐质土、生活垃圾、淤泥，不得含杂草、树
4、根等杂物，粒径超过IOCm的土块应打碎。应选用级配较好的粗粒土为填料，且应优先选用砾类土、砂类土，并在最佳含水量时压实。路基填土经压实后，不得有松散、软弹、翻浆及表面不平整现象。路基压实度295%(重型击实标准)，平整度20mm:中线商程20mm;宽度：不小于设计规定；横坡度：20mm且不大于0.3%。4.2对水泥混凝土基层和底基层的要求平整度：V5mm,相邻板高差：3mm.板犀：10mm,板宽度：20mm对于混凝土，要求选用收缩性小，抗冻性好，其物理性能和化学成份符合国家标准规定的水泥，水泥的抗压强度、抗折强度、安定性和凝结时间必须检验合格。用于基层混凝土板的水泥混凝土，要求抗弯拉强度必须达

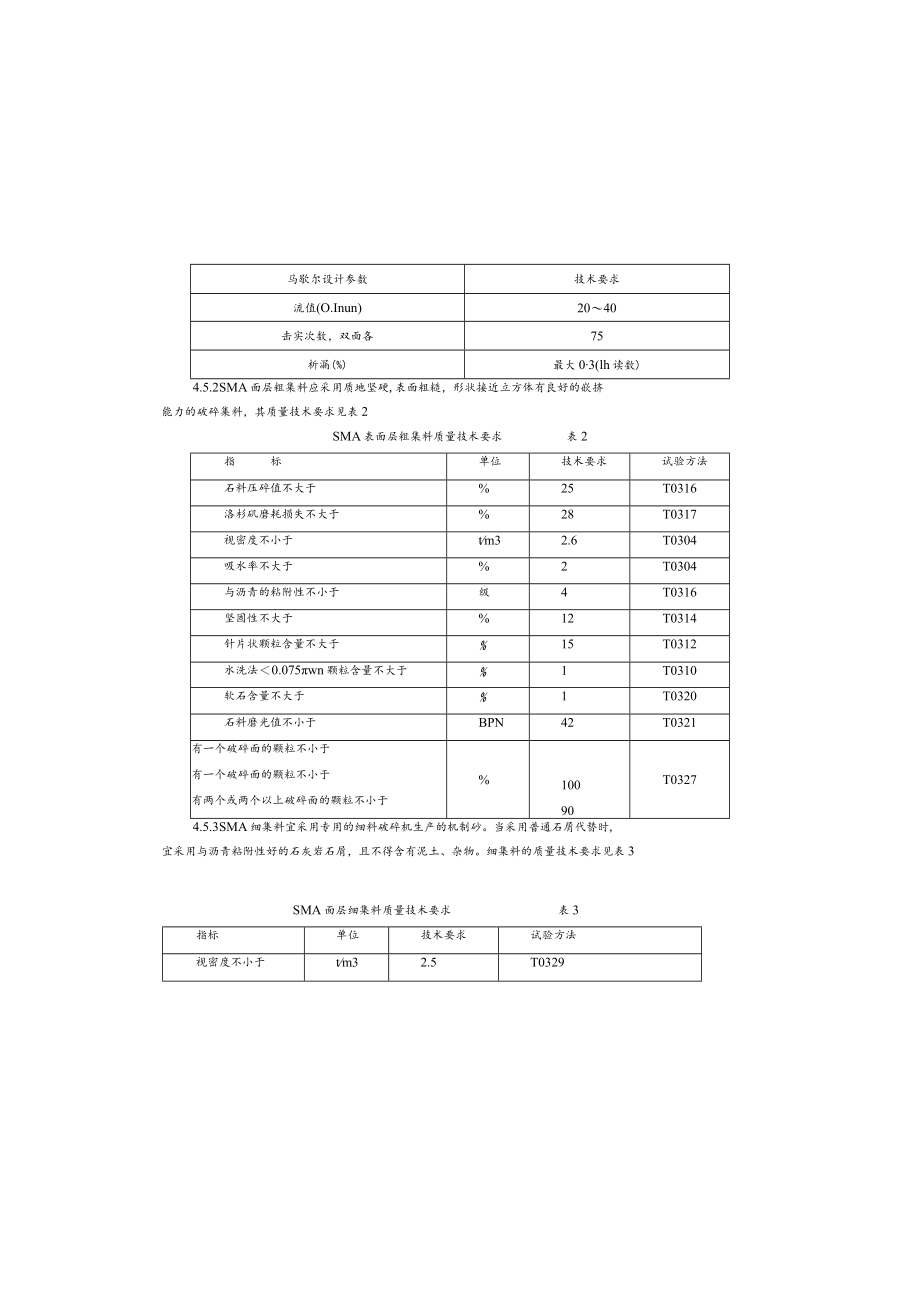

5、到4.5MPa,底基层的水泥混凝土，抗压马歇尔设计参数技术要求流值(O.Inun)2040击实次数，双面各75析漏(%)最大03(lh读数)4.5.2SMA面层粗集料应采用质地坚硬,表面粗糙，形状接近立方体有良好的嵌挤能力的破碎集料，其质量技术要求见表2SMA表面层粗集料质量技术要求表2指标单位技术要求试验方法石料压碎值不大于%25T0316洛杉矶磨耗损失不大于%28T0317视密度不小于tm32.6T0304吸水率不大于%2T0304与沥青的粘附性不小于级4T0316坚固性不大于%12T0314针片状颗粒含量不大于%15T0312水洗法0.075wn颗粒含量不大于%1T0310软石含量不大于

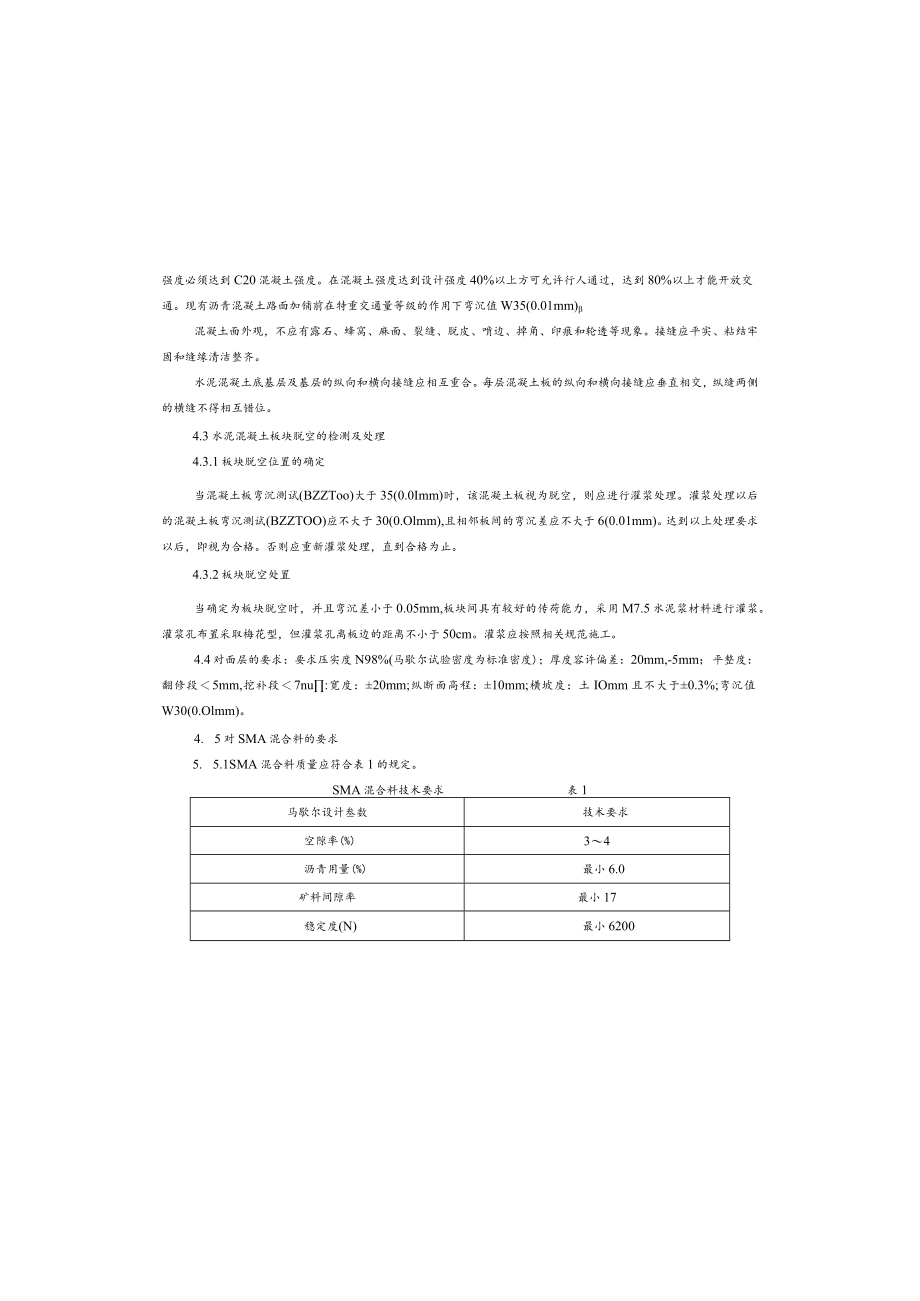

6、%1T0320石料磨光值不小于BPN42T0321有一个破碎面的颗粒不小于有一个破碎面的颗粒不小于有两个或两个以上破碎面的颗粒不小于%10090T03274.5.3SMA细集料宜采用专用的细料破碎机生产的机制砂。当采用普通石屑代替时,宜采用与沥青粘附性好的石灰岩石屑，且不得含有泥土、杂物。细集料的质量技术要求见表3指标单位技术要求试验方法视密度不小于tm32.5T0329SMA面层细集料质量技术要求表3强度必须达到C20混凝土强度。在混凝土强度达到设计强度40%以上方可允许行人通过，达到80%以上才能开放交通。现有沥青混凝土路面加铺前在特重交通量等级的作用下弯沉值W35(0.01mm)混凝土面
7、外观，不应有露石、蜂窝、麻面、裂缝、脱皮、啃边、掉角、印痕和轮透等现象。接缝应平实、粘结牢固和缝缘清洁整齐。水泥混凝土底基层及基层的纵向和横向接缝应相互重合。每层混凝土板的纵向和横向接缝应垂直相交，纵缝两侧的横缝不得相互错位。4.3水泥混凝土板块脱空的检测及处理4.3.1板块脱空位置的确定当混凝土板弯沉测试(BZZToo)大于35(0.0Imm)时，该混凝土板视为脱空，则应进行濯浆处理。灌浆处理以后的混凝土板弯沉测试(BZZTOO)应不大于30(0.Olmm),且相邻板间的弯沉差应不大于6(0.01mm)。达到以上处理要求以后，即视为合格。否则应重新灌浆处理，直到合格为止。4.3.2板块脱空处
8、置当确定为板块脱空时，并且弯沉差小于0.05mm,板块间具有较好的传荷能力，采用M7.5水泥浆材料进行灌浆。灌浆孔布置采取梅花型，但灌浆孔离板边的距离不小于50cm。灌浆应按照相关规范施工。4.4对面层的要求：要求压实度N98%(马歇尔试验密度为标准密度)；厚度容许偏差：20mm,-5mm；平整度：翻修段5mm,挖补段7nu:宽度：20mm;纵断面高程：10mm;横坡度：土IOmm且不大于0.3%;弯沉值W30(0.Olmm)。4. 5对SMA混合料的要求5. 5.1SMA混合料质量应符合表1的规定。SMA混合料技术要求表1马歇尔设计叁数技术要求空隙率(%)34沥青用量(%)最小6.0矿料间隙
9、率最小17稳定度(N)最小62003. 5%5址对EVA及PE类改性沥青，剂量宜为4%6%。聚合物改性沥青的质量技术要求见表6。技术指标SBS(IEVAxPE类(In类)试验I-DHI-D针入度指数Pl不小于0-0.4T0604针入度25C5s(0.1mm)不40603043T0604延度5eC,5cmmin(cm)不小20T0605软化点T&（七）不小于6060T0606运动粘度135tC（Pa.S）不33T0625闪点（tC）不小于230230T0611溶解度（%）不小于99-T0607禹析、软化点差（tC）不大于2.5无改性剂明显析出、凝聚T0661弹性恢复25匕（%）不小于75-T06
10、62针入度比25tC（%）不小于6560T0604延度5sC（cm）不小于15T0605聚合物改性沥青质量技术要求表64.5.7应用于路面面层沥青混凝土的基质沥青应符合交通部公路沥青路面施工技术规范（JTGF40-2004）中A级90号沥青（下面层沥青混凝土用）和A级90号沥青（上面层SMA改性沥青混凝土用）的技术要求，如下表所示：试验项目A级70号A级90号试验方法针入度(25度,100g,5s)0.Iram608080100T0604延度(5cmmin,15C)era不小于100不小于100T0605软化点（R&B）eC4645T0606闪点r不小于260不小于245T0611始含量（蒸僮
11、法）%不大于2.2大大于2.2T0615密度g/cm3实测记录实测记录T0603溶解度%不小于99.5不小于99.5T0607质量变化%不大于0.8不大于0.8T0610或T0609指标单位技术要求试验方法坚固性不大于%12T0340砂当量不小于%55T0334塑性指数无塑性T0118或0119（土工试验）粗糙度S实测T03454.5.4SMA填料必须采用由石灰石等碱性岩石磨细的矿粉，其质量技术要求表4。SMA面层填料质量技术要求表4指标单位技术要求试验方法视密度不小于tm32.5T0352含水量不大于%1烘干法粒度范围小于0.6nn小于0.15mm小于0.075mm%100901007510
12、0T0351外观无粒团，不结Y亲水系数不大于1T0353塑性指数不大于4TOII8或0119（土工试验）4.5.5用于SMA的木质素纤维用量以沥青混合料总量的质量百分比率计算，掺量为0.4%。木质素纤维的质量技术要求见表5。木质素纤维的质量技术要求表5试验项目指标试验方法纤维长度6m水溶液用显微镜观测灰分含量18%5%,无挥发物高温59（TC65OeC燃烧后，测定残留物PH值7.51.0水溶液用PH试纸或PH计测定吸油率不小于纤维质量的5倍用燃油浸泡后，放在筛上,经振敲后称量含水率5.027.527.5流值（0.1mm）204020402040孔隙率Va（%）4.0-103.05.03.05.0矿料间隙率VMA（%）13.013.0N14.0沥青饱和度VFA（%）60-7570-8570-85马歇儿残留稳定度（%）275275275冻融劈裂试验残留强度比（%）27527527560动稳定度DS（次mm）280028002800析漏率185*C-肯塔堡飞散试验（%）-低温弯曲应变-IOtC-击实次数（次）两
