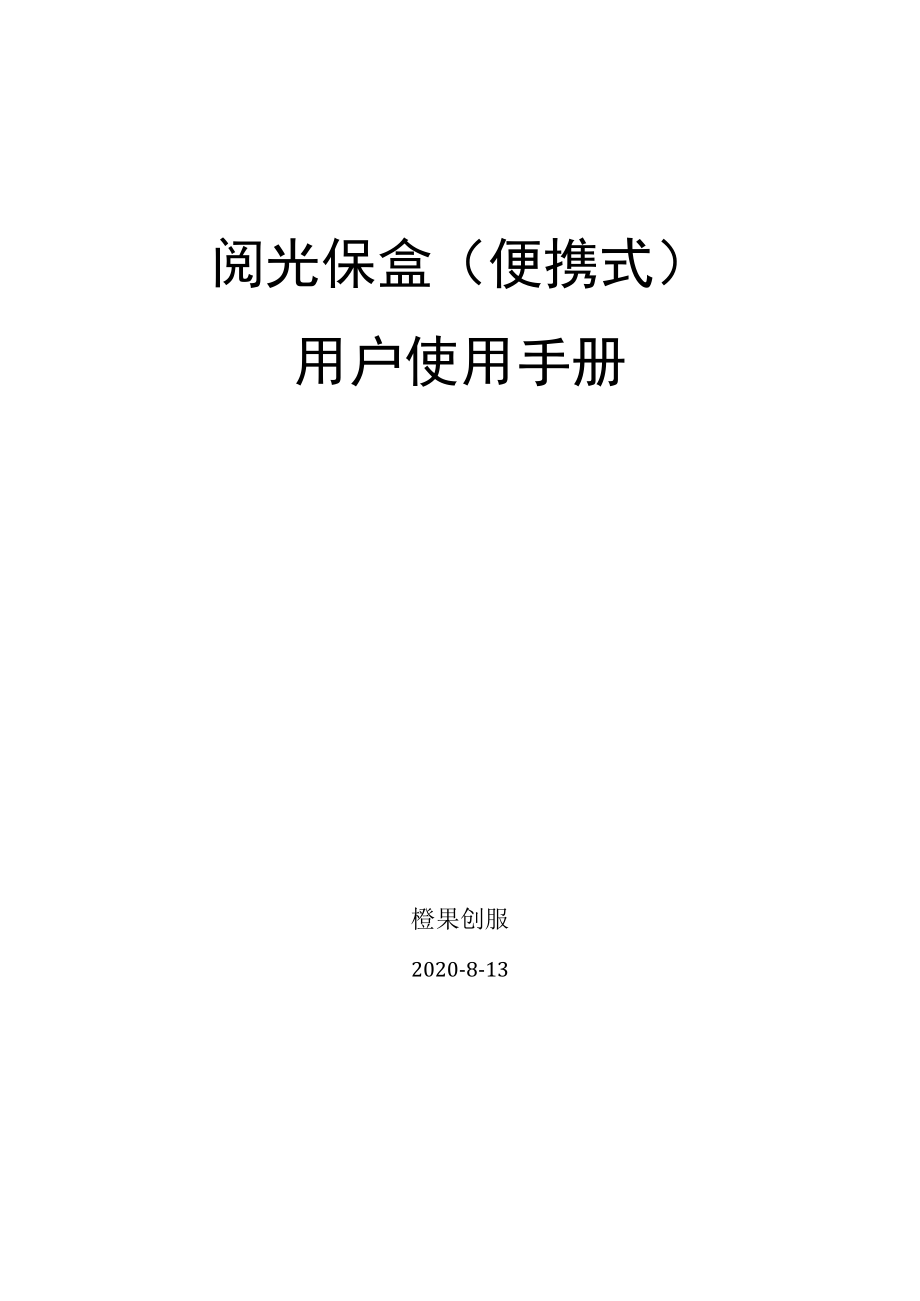

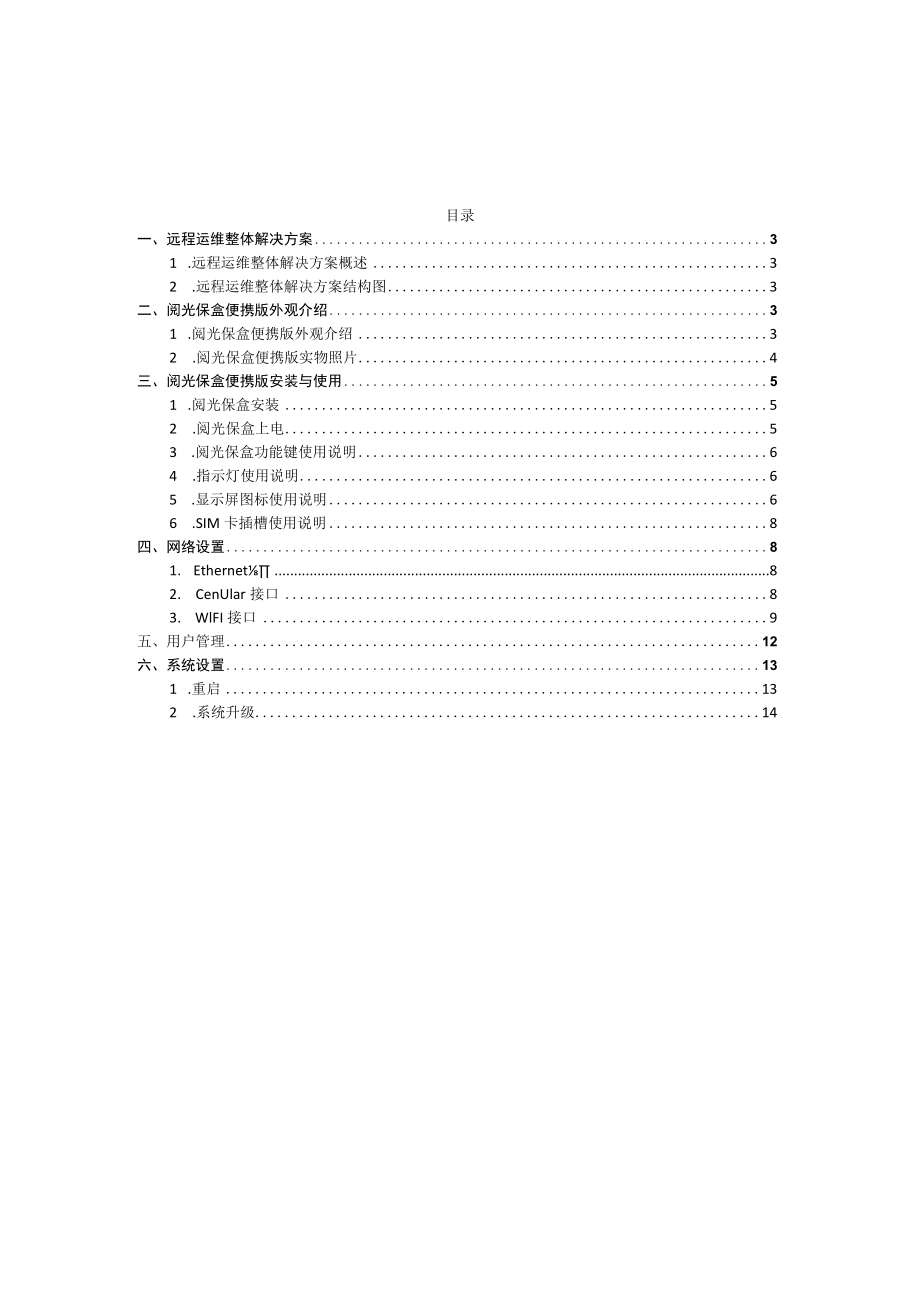

1、阅光保盒（便携式）用户使用手册橙果创服2020-8-13目录一、远程运维整体解决方案31 .远程运维整体解决方案概述32 .远程运维整体解决方案结构图3二、阅光保盒便携版外观介绍31 .阅光保盒便携版外观介绍32 .阅光保盒便携版实物照片4三、阅光保盒便携版安装与使用51 .阅光保盒安装52 .阅光保盒上电53 .阅光保盒功能键使用说明64 .指示灯使用说明65 .显示屏图标使用说明66 .SIM卡插槽使用说明8四、网络设置81. Ethernet82. CenUlar接口83. WlFI接口9五、用户管理12六、系统设置131 .重启132 .系统升级14一、远程运维整体解决方案1 .远程运

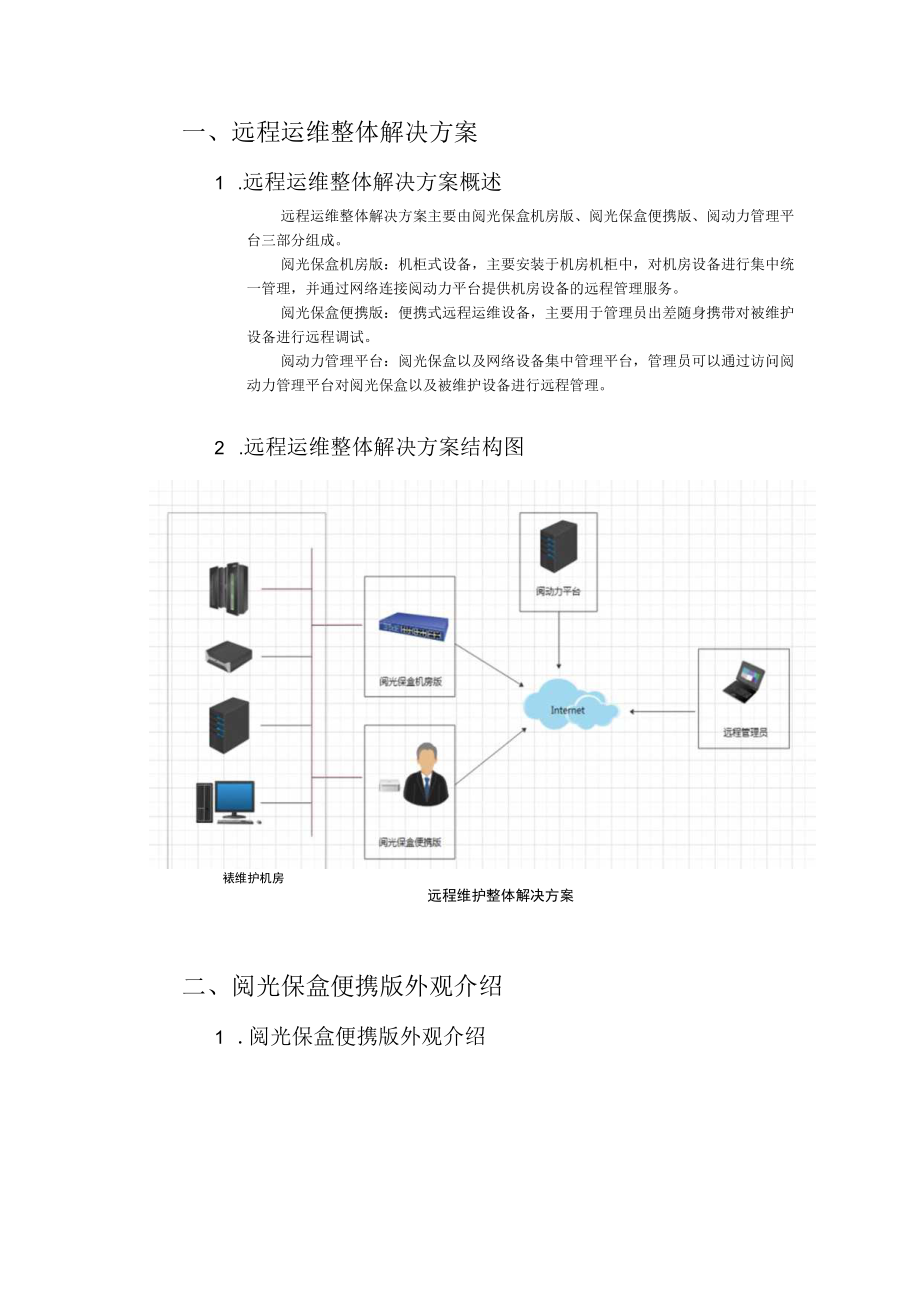

2、维整体解决方案概述远程运维整体解决方案主要由阅光保盒机房版、阅光保盒便携版、阅动力管理平台三部分组成。阅光保盒机房版：机柜式设备，主要安装于机房机柜中，对机房设备进行集中统一管理，并通过网络连接阅动力平台提供机房设备的远程管理服务。阅光保盒便携版：便携式远程运维设备，主要用于管理员出差随身携带对被维护设备进行远程调试。阅动力管理平台：阅光保盒以及网络设备集中管理平台，管理员可以通过访问阅动力管理平台对阅光保盒以及被维护设备进行远程管理。2 .远程运维整体解决方案结构图裱维护机房远程维护整体解决方案二、阅光保盒便携版外观介绍1 .阅光保盒便携版外观介绍RS232接口USBTypec 电源接口 服
3、务器连接状态指示灯4G/5G状态指示灯系球态指对丁系统/手电筒电源开关阅光保盒便携版外观SoS一键报单1.ANReset,长按3秒，恢复出厂设置手电筒O1.ED显示屏抽屉式SlM卡插槽USB2.0阅光保盒便携版外观-22 .阅光保盒便携版实物照片阅光保盒便携版实物图三、阅光保盒便携版安装与使用1.阅光保盒安装阅光保盒便携版设备为小型免安装设备，可以直接放置于被维护设备上,或者通过设备底部的吸铁石吸附在设备上或者放置设备的机架上。阅光保盒便携版规格尺寸如下：长度143mm宽度78mm高度25mm2 .阅光保盒上电阅光保盒便携版设备可以连接电源使用，并且设备本身自带蓄电池能够通过蓄电池工作较长时间
4、。适配器规格电源接口USBType-C输入电压100-240V-5060Hz0.15A输出电压5V2100mA电池规格充电时间5个小时放电时间（满电）8个小时电池使用寿命充放电500次（衰减20%以内）3 .阅光保盒功能键使用说明阅光保盒上总共有3个功能按钮，分别为系统/手电筒开关、ReSet恢复出厂设置、SOS一键报单功能按钮，使用说明如下表所示：按钮名称使用说明系统/手电筒开关黑屏状态短按，点亮屏幕亮屏状态短按，打开/关闭手电筒亮屏状态长按3秒，启动/关闭系统Reset键长按3秒，恢复系统出厂设置SOS一键报单按钮长按3秒，向系统提交阅光保盒故障4 .指示灯使用说明阅光保盒上总共有3个状态
5、指示灯，分别为系统状态指示灯、4G/5G状态指示灯、服务器连接状态指示灯。各灯显示说明如下表所示：指示灯名称指示灯状态状态说明系统指示灯灭系统未启动快闪系统启动中秒闪系统运行正常4G/5G指示灯灭未插入SIM卡快闪4G/5G拨号中长亮4G/5G拨号成功服务器连接状态指示灯灭服务器未连接成功长亮服务器连接成功5 .显示屏图标使用说明5.1 屏幕分区屏幕显示分为三个区域，顶栏区域、欢迎显示区域、设备运行状态区域。探S。国欢迎使用阅光保盒5.1.1 顶栏分区5.1.1.1 显示高度8个像素高度，主要显示图标5.1.1.2 显示内容显示图标含义HlCelIUlar接口信号强度Y未检测到信号倒未检测到S
6、IM卡2G3G4G网络拨号的制式ITCHIUlar接口拨号成功状态疝WIFIStation接口连接成功状态系统加电启动状态A手动通打开电池充电状态(3系统使用电池供电状态，并显示电池容量5.1.1.3 显示顺序Ill4GITWK（5.1.2 欢迎显示区5.1.2.1 显示高度40个像素高度（显示字体为16*8像素）5.1.2.2 显示内容固定显示为“欢迎使用阅光保盒”5.1.3 运行状态显示区5.1.3.1 显示高度16个像素高度（显示汉字使用16*16像素，显示英文和数字使用16*8）5.1.3.2 显示内容显示设备当前运行状态，显示内容分为两类：状态显示：在更改成其他状态时一直保持该状态显
7、示消息显示：优先显示消息，显示一定时间后恢到上次的状态显示比如当前状态为“连接成功“，收到SOS报单成功事件后需要显示成“SOS报单成功”，显示5秒后中恢复成“连接成功”5.1.33阅光保盒状态与消息类型类型名称定义状态未启动系统未启动启动中系统启动中升级中系统软件版本升级中连接中正在连接服务器连接成功服务器连接成功消息SOS报单成功SOS报单成功，显示5秒后返回上一个状态SOS网络超时SoS报单失败，显示5秒后返回上一个状态6.SlM卡插槽使用说明阅光保盒仅支持NanoSIM微型卡，SIM卡插槽为抽屉式。Caution阅光保盒设备不支持SlMk热插拔四、网络设置阅光保盒便携式设备主要有三种网
8、络接口，分别为Ethernet接口、CellUIar接口和WlFl接口。1. Ethernet接口Ethernet接口主要用于连接被维护设备的TCP/IP网络,被定义为1.AN接口，用于通过SSH、RDP、VNC等协议管理被维护设备。Ethernet接口默认启用DHCP动态获取IP地址，切换IP地址获取方式或者手动配置Ethernet接口IP地址需要通过阅动力平台进行配置，具体配置方法请查看阅动力平台使用手册。2. CeIlUlar接口CeHUlar接口默认自适应拨号参数,用户插入SIM卡即可以自动进行拨号，不需要配置任何拨号参数。3. WIFl接口阅光保盒有两个WlFl接口,分别为WIFIA
9、P和WIFIStationoWIFIAP：提供WIFl接入功能，主要用于管理员连接阅光保盒Web管理页面对阅光保盒进行配置。WIFIStation：主要用于接入WIFI网络，通过WIFI接入Internet网络中与服务器进行连接。3.1 WlFl接口配置WIFI接口需要通过访问阅光保盒web管理页面进行配置，阅光保盒默认开启WIFlAP功能，默认SSID为：UCIOoAW_WIFI接口MAC后4位，例如：UCloOAW_39A8,默认WIFl接入密码为WIFl接口MAC后8位，例如：260F39A8。管理PC或者手机通过WIFI接入到阅光保盒WIFIAP网络，通过。WIFI接入默认配置SSID
10、UC100AW_WIFI接口MAC后4位密码WIFl接口MAC后8位Web管理页面默认参数访问路径登录账号admin登录密码admin3.1.1 阅光保盒web管理页面登录eW2a4i*欢迎使用系统阅光保盒管理员认证页面退出SN序列号：UC100AW-P20201000666固件版本等vl.0.1.bl01.r271系统时间：2020-08-1319:26:06系统运行时长:8时37分12秒阅光保盒首页3.1.2 WIFI配置退出基本信息网络用户管理系统设置WifiAP设置SSIDw:UClOo_39a8密码x：260f39a8WifiStationiSM启用：画附近的Wifi:阅光保盒WIF
11、I配置页面SSID：WIFIAP的SSID密码：W旧AP的接入密码启用：启用WlFlStation接口，默认为关闭状态退出搜索：开启WIFIStation接口后手动搜索附近WIFIAP基本信息网络用户管理系统设置SSIDx:UC100_39a8密码”:260f39a8WifiStatiOn设置启用：M附近的Wifi:oooooooooooo/CGCF-619YQ-06CMCC-pnsv争SatUrr1.Xindian_123中CDR_514033令wh02-399c令TP-1.INK_401.scztkj2.4号TP-1.INK_ZWCGCF空ChinaNet-yb5rCMCC-5H3hHUA
12、WEI-400IQ2密码：13908236697阅光保盒手动搜索WIFI后选择WIFIAP页面密码：选择的WlFlAP接入密码连接：连接选择的WIFlAP退出基本信息网络用户管理辍设置WifiStation设置启用：/己连接的wifi:CGCF地址：192.168.2.220/24网关:192.168.2.1附近的Wifi：OfCGCF_619_。YQ_06令CMCC-pnsv中saturn_xindian_123蒙CDR_514033令wh02-399cVTP-1.INK-401.scztkj2.4令TP-UNK-ZW中CGCFcopyright2020CGCF阅光保盒WIFIStation
