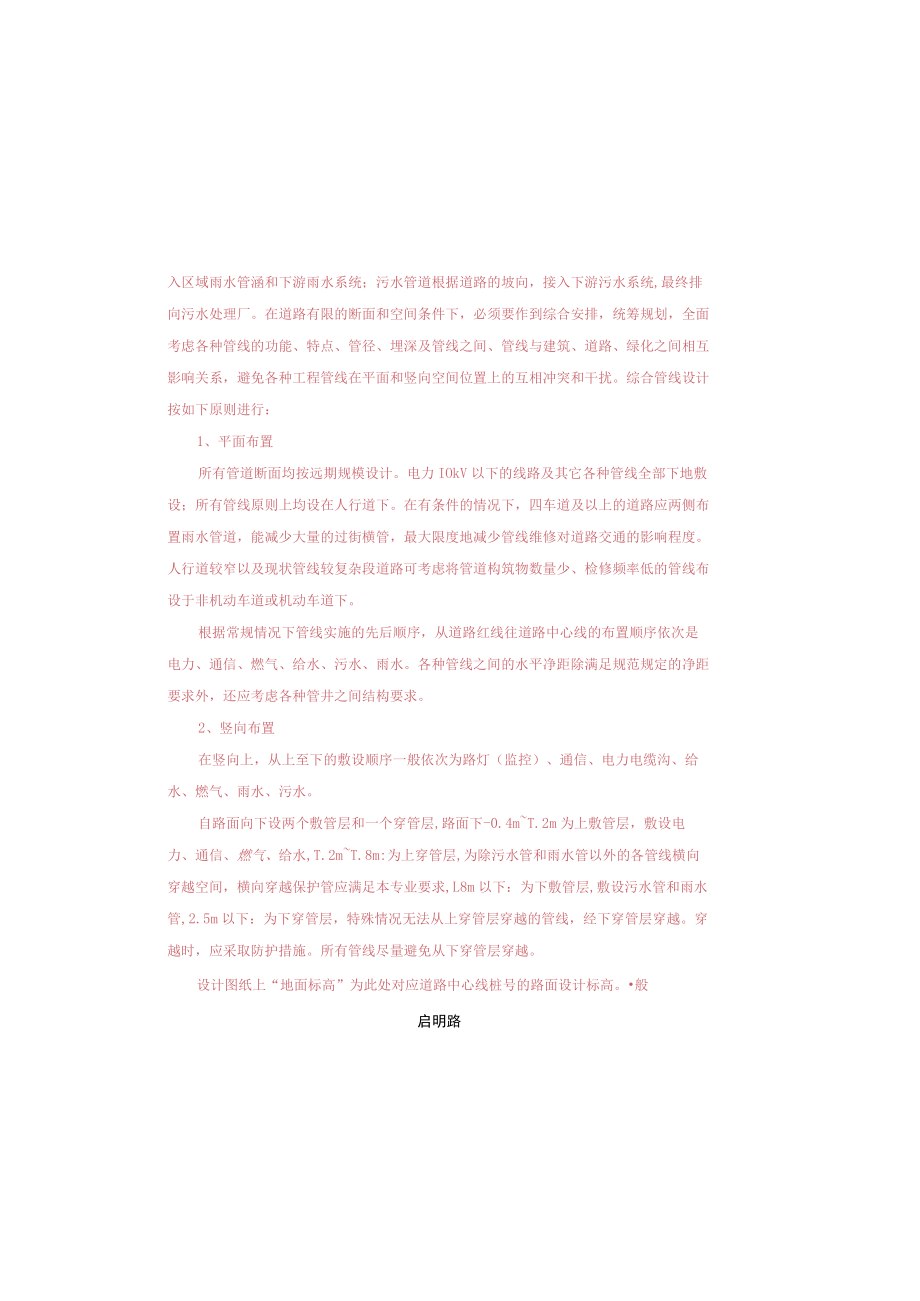

1、入区域雨水管涵和下游雨水系统；污水管道根据道路的坡向，接入下游污水系统,最终排向污水处理厂。在道路有限的断面和空间条件下，必须要作到综合安排，统筹规划，全面考虑各种管线的功能、特点、管径、埋深及管线之间、管线与建筑、道路、绿化之间相互影响关系，避免各种工程管线在平面和竖向空间位置上的互相冲突和干扰。综合管线设计按如下原则进行：1、平面布置所有管道断面均按远期规模设计。电力IOkV以下的线路及其它各种管线全部下地敷设；所有管线原则上均设在人行道下。在有条件的情况下，四车道及以上的道路应两侧布置雨水管道，能减少大量的过街横管，最大限度地减少管线维修对道路交通的影响程度。人行道较窄以及现状管线较复杂
2、段道路可考虑将管道构筑物数量少、检修频率低的管线布设于非机动车道或机动车道下。根据常规情况下管线实施的先后顺序，从道路红线往道路中心线的布置顺序依次是电力、通信、燃气、给水、污水、雨水。各种管线之间的水平净距除满足规范规定的净距要求外，还应考虑各种管井之间结构要求。2、竖向布置在竖向上，从上至下的敷设顺序一般依次为路灯（监控）、通信、电力电缆沟、给水、燃气、雨水、污水。自路面向下设两个敷管层和一个穿管层,路面下-0.4mT.2m为上敷管层，敷设电力、通信、燃气、给水,T.2mT.8m:为上穿管层,为除污水管和雨水管以外的各管线横向穿越空间，横向穿越保护管应满足本专业要求,L8m以下：为下敷管层

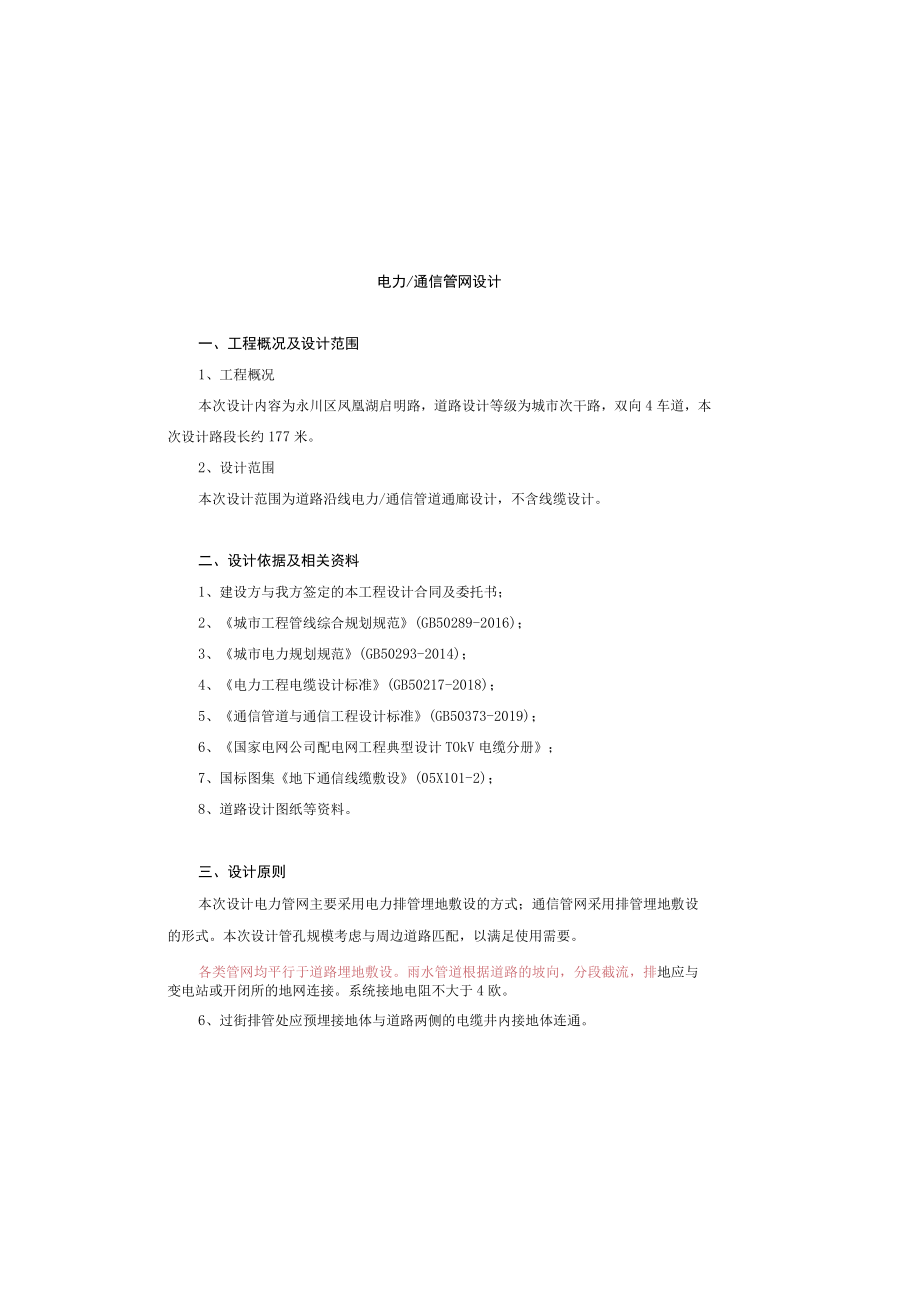

3、,敷设污水管和雨水管,2.5m以下：为下穿管层，特殊情况无法从上穿管层穿越的管线，经下穿管层穿越。穿越时，应采取防护措施。所有管线尽量避免从下穿管层穿越。设计图纸上“地面标高”为此处对应道路中心线桩号的路面设计标高。般启明路电力/通信管网设计一、工程概况及设计范围1、工程概况本次设计内容为永川区凤凰湖启明路，道路设计等级为城市次干路，双向4车道，本次设计路段长约177米。2、设计范围本次设计范围为道路沿线电力/通信管道通廊设计，不含线缆设计。二、设计依据及相关资料1、建设方与我方签定的本工程设计合同及委托书；2、城市工程管线综合规划规范(GB50289-2016)；3、城市电力规划规范(GB5
4、0293-2014)；4、电力工程电缆设计标准(GB50217-2018)；5、通信管道与通信工程设计标准(GB50373-2019)；6、国家电网公司配电网工程典型设计TOkV电缆分册；7、国标图集地下通信线缆敷设(05X101-2)；8、道路设计图纸等资料。三、设计原则本次设计电力管网主要采用电力排管埋地敷设的方式；通信管网采用排管埋地敷设的形式。本次设计管孔规模考虑与周边道路匹配，以满足使用需要。各类管网均平行于道路埋地敷设。雨水管道根据道路的坡向，分段截流，排地应与变电站或开闭所的地网连接。系统接地电阻不大于4欧。6、过街排管处应预埋接地体与道路两侧的电缆井内接地体连通。7、电力井内管

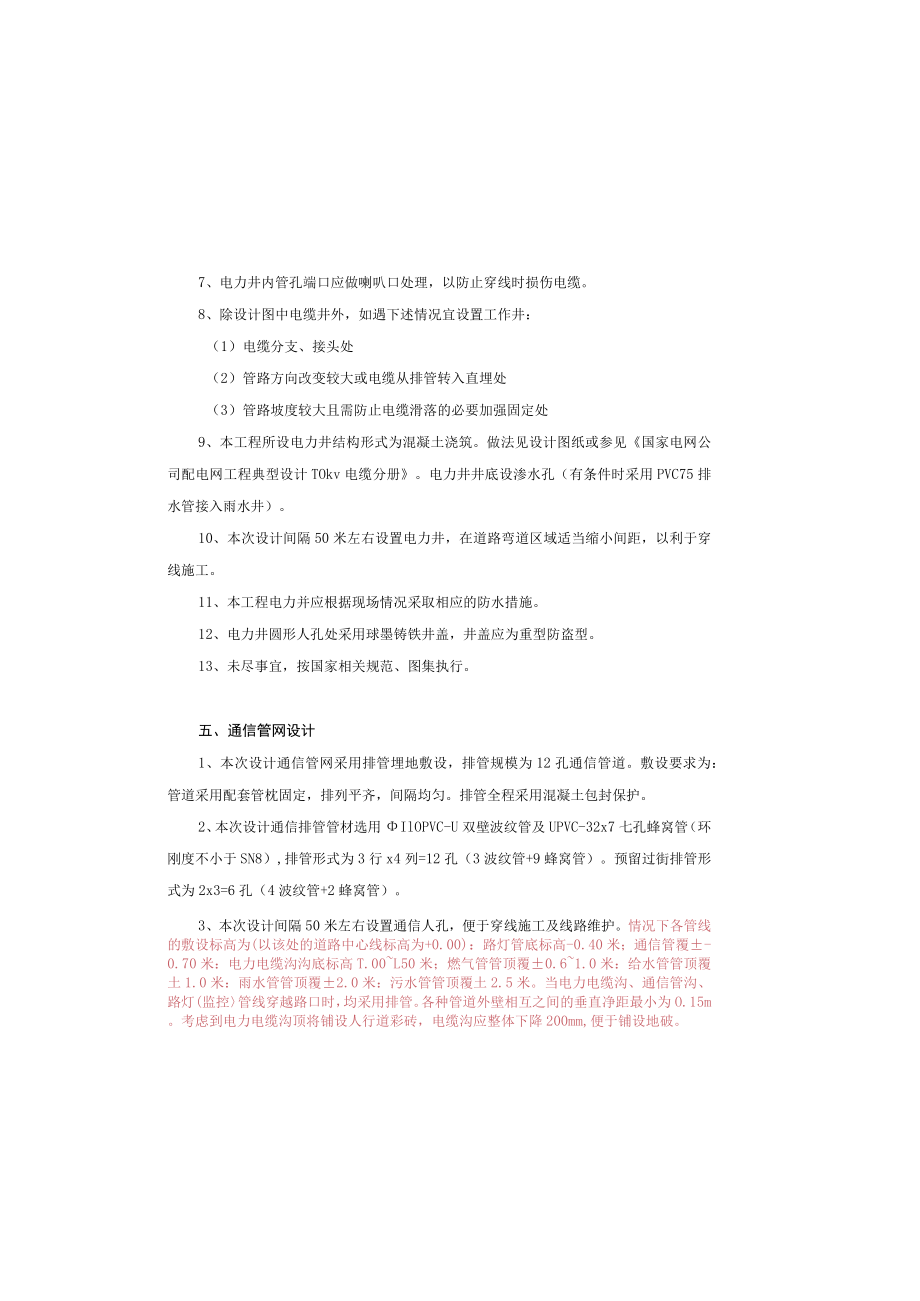

5、孔端口应做喇叭口处理，以防止穿线时损伤电缆。8、除设计图中电缆井外，如遇下述情况宜设置工作井：（1）电缆分支、接头处（2）管路方向改变较大或电缆从排管转入直埋处（3）管路坡度较大且需防止电缆滑落的必要加强固定处9、本工程所设电力井结构形式为混凝土浇筑。做法见设计图纸或参见国家电网公司配电网工程典型设计TOkv电缆分册。电力井井底设渗水孔（有条件时采用PVC75排水管接入雨水井）。10、本次设计间隔50米左右设置电力井，在道路弯道区域适当缩小间距，以利于穿线施工。11、本工程电力并应根据现场情况采取相应的防水措施。12、电力井圆形人孔处采用球墨铸铁井盖，井盖应为重型防盗型。13、未尽事宜，按国家
6、相关规范、图集执行。五、通信管网设计1、本次设计通信管网采用排管埋地敷设，排管规模为12孔通信管道。敷设要求为：管道采用配套管枕固定，排列平齐，间隔均匀。排管全程采用混凝土包封保护。2、本次设计通信排管管材选用IlOPVC-U双壁波纹管及UPVC-32x7七孔蜂窝管（环刚度不小于SN8）,排管形式为3行x4列=12孔（3波纹管+9蜂窝管）。预留过街排管形式为2x3=6孔（4波纹管+2蜂窝管）。3、本次设计间隔50米左右设置通信人孔，便于穿线施工及线路维护。情况下各管线的敷设标高为(以该处的道路中心线标高为+0.00)：路灯管底标高-0.40米；通信管覆-0.70米：电力电缆沟沟底标高T.00L
7、50米；燃气管管顶覆0.61.0米：给水管管顶覆土1.0米：雨水管管顶覆2.0米：污水管管顶覆土2.5米。当电力电缆沟、通信管沟、路灯(监控管线穿越路口时，均采用排管。各种管道外壁相互之间的垂直净距最小为O.15m。考虑到电力电缆沟顶将铺设人行道彩砖，电缆沟应整体下降200mm,便于铺设地破。为减少管线在道路交叉口处的重叠交叉，当管线竖向位置发生矛盾时，宜按下列原则进行处理：(1)、压力管线让重力自流管线；(2)、可弯曲管线让不易弯曲管线；(3)、分支管线让主干管线：(4)、小管径管线让大管径管线；四、电力管网设计1、本工程电力排管主线规模为8孔。排管排列形式为3行x3列T孔=8孔，随行设置1
8、根蜂窝管用于内部通信。电力排管管材为CPVCT75/8电力保护管(环刚度不小于SNI2)。并用混凝土包封保护。2、当电力排管在人行道下敷设，管顶距地面不少于0.8米，在车行道下敷设时，管顶距地面不少于1米。3、电力排管在间隔200米左右做预留过街排管，形式为4孔，管材为CPVC-175/8电力保护管。过街排管两端均设置电缆人孔井便于穿线施工及维护。4、电力排管全程用混凝土包封保护。5、电力管网沿线预埋接地线，采用50X5热镀锌扁钢沿电力排管两侧敷设，每隔50米处(电力井处)用L50X2500热镀锌角钢做垂直接地体。电缆井内的接边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1
9、:0.1L5控制，如果现场条件不允许，施工必须采取加支撑等措施。7、未尽事宜按现行施工验收规范执行。七、主要设备材料表电力工程序号名称单位数量18孔电力排管（CPVCT75/8,碎包封）（含1孔内部通信管道）M2526孔电力排管（CPVCT75/8,碎包封）（含1孔内部通信管道）M1803直通井（含盖板、支架等）图集07SDlOl-8第19页个64三通井（含盖板、支架等）图集07SD101-8第43页个1550x5热镀锌扁钢M4106接地极（50x50x5热镀锌角钢，L=2.5米）个147PVC-75排水管M708挖方M36309填方M3440通信工程序号名称单位数量112孔通信排管（3波+9
10、蜂）（碎包封）M17026孔通信排管（4波+2蜂）（碎包封）M403直通井（含盖板、支架等）个54三通井（含盖板、支架等）个15PVC-75排水管M606挖方M34207填方M33004、通信管道埋深：管顶距地面不少于0.7米（人行道下）或不少于0.9米（车行道下）。5、人孔井内管孔端口应做喇叭口处理，以防止穿线时损伤电缆。6、本次设计通信井做法见设计图纸并参照图集05X101-2,人孔井结构形式为混凝土浇筑。7、本工程通信井应根据现场情况采取相应的防水措施。8、排管埋设时应设置坡度，并避免向下形成U型弯曲，以免积水。9、通信井底设置渗水孔，有条件时用PVC75排水管就近接入雨水系统。10、通
11、信井圆形人孔处采用球墨铸铁井盖，井盖应为重型防盗型。11、未尽事宜，按国家相关规范、图集执行。六、其它注意事项1、所有外露铁件均应除锈后刷环氧富锌漆两遍。2、本次设计电缆井、通信井定位采用桩号定位或坐标定位方式，通信管线与电力管线等其它管线交叉时埋设深度根据现场情况确定，间距满足相关规定。3、本次设计的电力/通信管网相关内容在实施前，应充分征询当地电力/通信主管部门的意见。本次设计电力/通信管网与相接道路管网连接如果存在问题，则应协商调整解决。4、预留孔洞在使用前应做好封堵保护。5、按照机电工程抗震设计规范的相关要求做好抗震措施。6、管道及构筑物沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行，回填要求分层压实、对称均匀回填，密实度不小于90%。在道路范围内，压实度应达到道路路基密实度要求。管区（沟槽底至管顶以上LOm范围内）禁止采用推土机等大型机械进行网填。管顶严禁使用重锤夯实。管道及构筑物沟槽开挖
