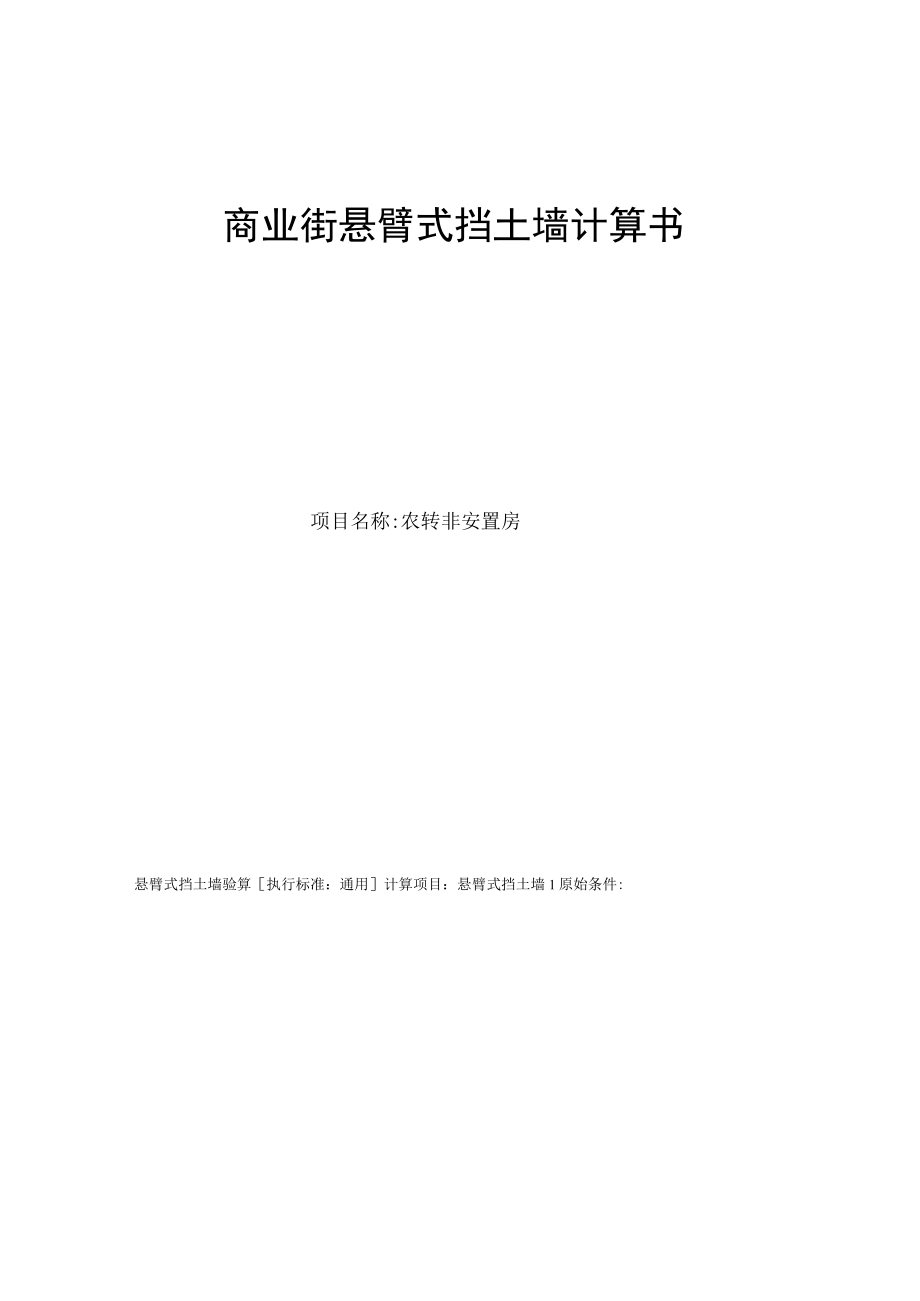

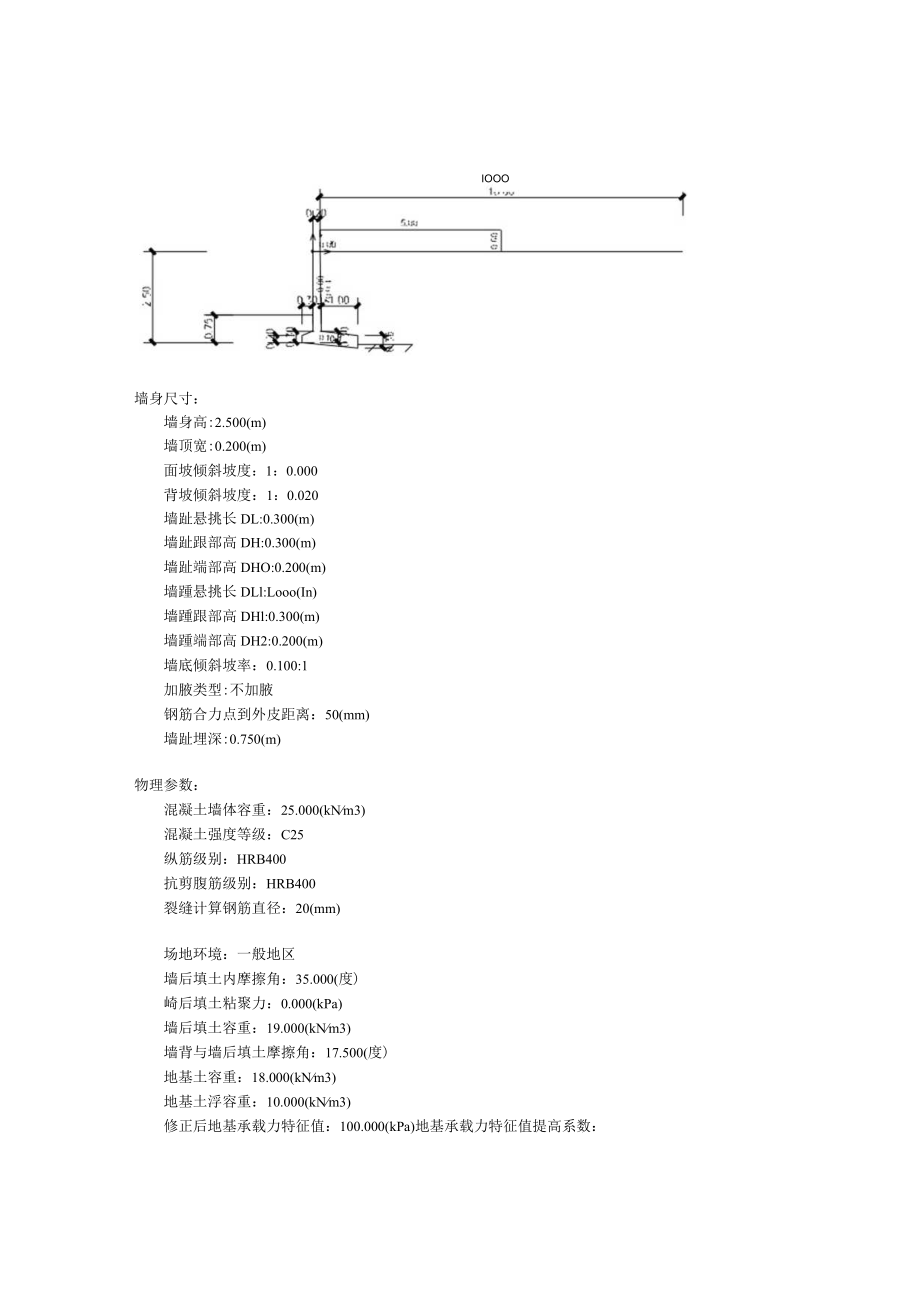

1、商业街悬臂式挡土墙计算书项目名称:农转非安置房悬臂式挡土墙验算执行标准：通用计算项目：悬臂式挡土墙1原始条件:IOOO墙身尺寸：墙身高:2.500(m)墙顶宽:0.200(m)面坡倾斜坡度：1：0.000背坡倾斜坡度：1：0.020墙趾悬挑长DL:0.300(m)墙趾跟部高DH:0.300(m)墙趾端部高DHO:0.200(m)墙踵悬挑长DLl:Looo(In)墙踵跟部高DHl:0.300(m)墙踵端部高DH2:0.200(m)墙底倾斜坡率：0.100:1加腋类型:不加腋钢筋合力点到外皮距离：50(mm)墙趾埋深:0.750(m)物理参数：混凝土墙体容重：25.000(kNm3)混凝土强度等级

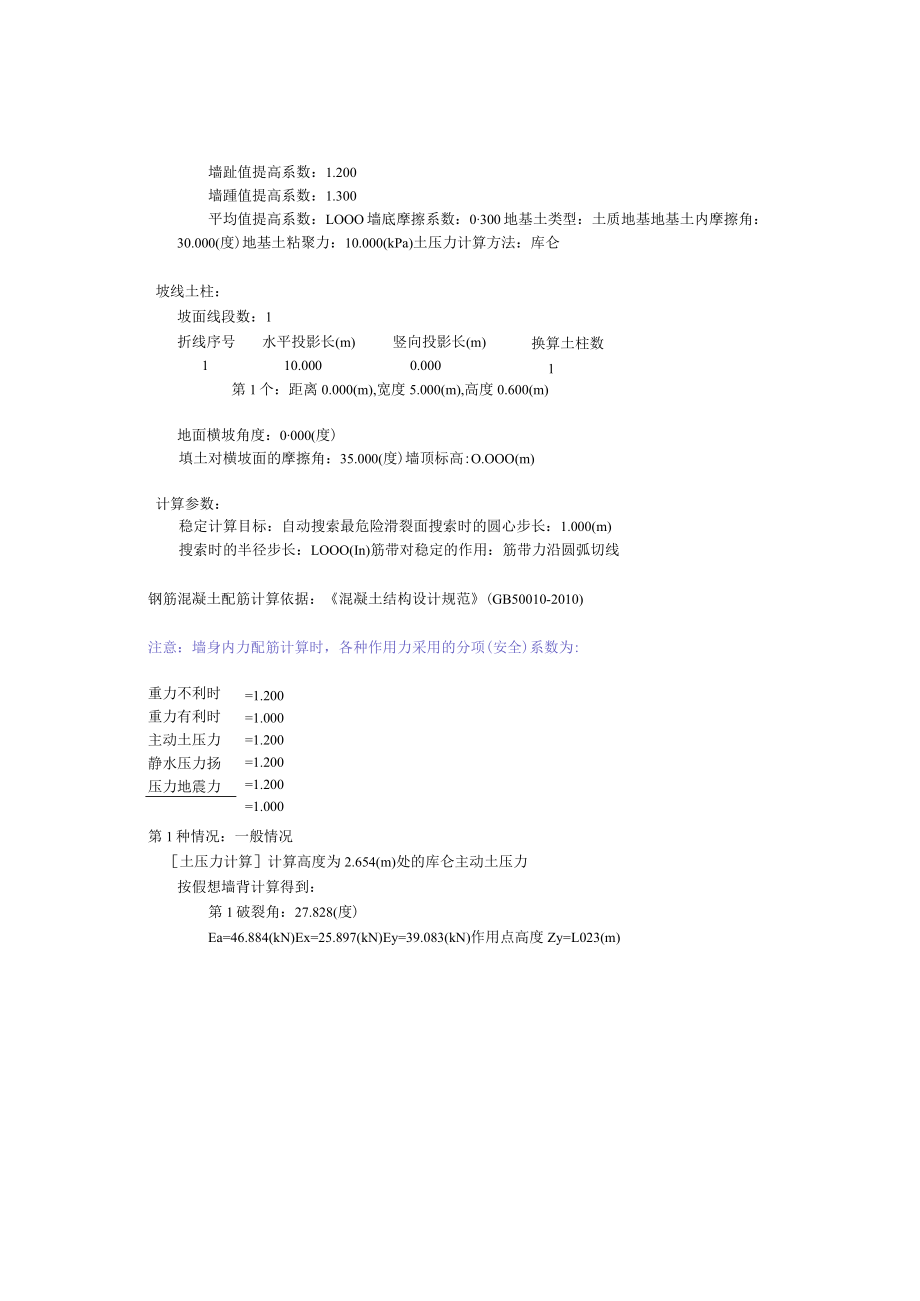

2、：C25纵筋级别：HRB400抗剪腹筋级别：HRB400裂缝计算钢筋直径：20(mm)场地环境：一般地区墙后填土内摩擦角：35.000(度)崎后填土粘聚力：0.000(kPa)墙后填土容重：19.000(kNm3)墙背与墙后填土摩擦角：17.500(度)地基土容重：18.000(kNm3)地基土浮容重：10.000(kNm3)修正后地基承载力特征值：100.000(kPa)地基承载力特征值提高系数：墙趾值提高系数：1.200墙踵值提高系数：1.300平均值提高系数：LOOO墙底摩擦系数：0300地基土类型：土质地基地基土内摩擦角：30.000(度)地基土粘聚力：10.000(kPa)土压力计算
3、方法：库仑坡线土柱：坡面线段数：1换算土柱数1折线序号水平投影长(m)竖向投影长(m)110.0000.000第1个：距离0.000(m),宽度5.000(m),高度0.600(m)地面横坡角度：0000(度)填土对横坡面的摩擦角：35.000(度)墙顶标高:O.OOO(m)计算参数：稳定计算目标：自动搜索最危险滑裂面搜索时的圆心步长：1.000(m)搜索时的半径步长：LOOO(In)筋带对稳定的作用：筋带力沿圆弧切线钢筋混凝土配筋计算依据：混凝土结构设计规范(GB50010-2010)注意：墙身内力配筋计算时，各种作用力采用的分项(安全)系数为:=1.200=1.000=1.200=1.20
4、0=1.200=1.000重力不利时重力有利时主动土压力静水压力扬压力地震力第1种情况：一般情况土压力计算计算高度为2.654(m)处的库仑主动土压力按假想墙背计算得到：第1破裂角：27.828(度)Ea=46.884(kN)Ex=25.897(kN)Ey=39.083(kN)作用点高度Zy=L023(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积=1.006(m2)重量=25.145(kN)整个墙踵上的土重(不包括超载)=17.832(kN)重心坐标(0.514,T.495)(相对于墙面坡上角点)墙趾板上的土重=2.700(kN)相对于趾点力臂=0.145(
5、m)(一)滑动稳定性验算基底摩擦系数=0.300采用倾斜基底增强抗滑动稳定性,计算过程如下：基底倾斜角度=5.711(度)Wn=45.450(kN)En=41.465(kN)Wt=4.545(kN)Et=21.880(kN)滑移力=17.335(kN)抗滑力=26.075(kN)滑移验算满足：Kc=1.5041.300地基土摩擦系数=0.400地基土层水平向：滑移力=25.897(kN)抗滑力=34.762(kN)地基土层水平向：滑移验算满足：Kc2=1.3421.300相对于墙趾点,相对于墙趾点, 相对于墙趾点, 相对于墙趾点, 相对于墙趾点,墙身重力的力臂Zw= 0.616 (m)墙踵上土
6、重的力臂Zwl0.814(m)(-)倾覆稳定性验算墙趾上土重的力臂Zw2=0.145(m)Ey的力臂Zx=1.142(m)Ex的力臂Zy=0.868(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩=22.482(kN-m)抗倾覆力矩=75.016(kN-m)倾覆验算满足：KO=3.3371.500(三)地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力=86.915(kN)作用于墙趾下点的总弯矩=52.534(kN-m)基础底面宽度B=1.552(m)偏心距e=0.171(m)基础底面合力作用点距离基础趾点的距离Zn=0.604
7、(m)基底压应力：趾部=93.141踵部=18.885(kPa)最大应力与最小应力之比=93.141/18.885=4.932作用于基底的合力偏心距验算满足：o=0.171=0.250*1.552=0.388(m)墙趾处地基承载力验算满足：压应力=93.141=120.000(kPa)墙踵处地基承毅力验算满足：压应力=18.885=130.000(kPa)地基平均承教力验算满足：压应力=56.013=100.000(kPa)(四)墙趾板强度计算标准值：作用于基础底的总竖向力=84.759(kN)作用于墙趾下点的总弯矩=52.534(kN-m)基础底面宽度B=1.544(m)偏心距e=0.152
8、(m)基础底面合力作用点距离趾点的距离Zn=0.620(m)基础底压应力：趾点=87.363踵点=22.428(kPa)设计值：作用于基础底的总竖向力=101.71KkN)作用于墙趾下点的总弯矩=63.041(kN-m)基础底面宽度B=1.544(m)偏心距e=0.152(m)基础底而合力作用点距离趾点的距离Zn=0.620(m)基础底压应力：趾点=104.836踵点=26.914(kPa)趾板根部截面高度：H=0.330(m)截面弯矩：M=3.806(kN-m)抗弯拉筋构造配筋：配筋率US=O.01%USjnin=O.20%抗弯受拉筋：As=660(mm2)转换为斜钢筋：Ascos=663(
9、mm2)截面剪力：Q=24.573(kN)截面抗剪验算满足，不需要配抗剪腹筋截面弯矩：M(标准值)=3.058(kN-m)最大裂缝宽度为：0.008(mm)q(五)墙踵板强度计算标准值：作用于基础底的总竖向力=84.759(kN)作用于墙趾下点的总弯矩=52.534(kN-m)基础底面宽度B=1.544Gn)偏心距e=0.152(m)基础底面合力作用点距离趾点的距离Zn=0.620(m)基础底压应力：趾点=87.363踵点=22.428(kPa)设计值：作用于基础底的总竖向力=101.71KkN)作用于墙趾下点的总弯矩=63.041(kN-m)基础底面宽度B=1.544(m)偏心距e=0.15
10、2(m)基础底面合力作用点距离趾点的距离Zn=0.620(m)基础底压应力：趾点=104.836踵点=26.914(kPa)踵板根部截面高度：=0.354(m)截面弯矩：M=18.064(kN-m)抗弯拉筋构造配筋：配筋率US=O.05%USjnin=O.20%抗弯受拉筋：As=709(mm2)截面剪力：Q=26.781(kN)截面抗剪验算满足，不需要配抗剪腹筋截面弯矩：M(标准值)=15.053(kN-m)最大裂缝宽度为：0.036(mm)O(六)立墙截面强度验算距离墙顶0.550(m)处截面高度H=0.211(m)截面剪力Q=3.164(kN)截面弯矩M=0.775(kN-m)截面弯矩M(
11、标准值)=0.646(kN-m)抗弯拉筋构造配筋：配筋率US=O.01%USjnin=O.20%抗弯受拉筋：As=422(mm2)转换为斜钢筋：Ascos=422(mm2)截面抗剪验算满足，不需要配抗剪腹筋最大裂缝宽度为：0005(mm)。距离墙顶LIOO(In)处截面高度H=0.222(m)截面剪力Q=8.400(kN)截面弯矩M=3.861(kN-m)截面弯矩M(标准值)=3.217(kN-m)抗弯拉筋构造配筋：配筋率Us=O.03%USmin=0.20%抗弯受拉筋：As=444(mm2)转换为斜钢筋：As/cosa=444(mm2)截面抗剪验算满足，不需要配抗剪腹筋最大裂缝宽度为：0.0
12、22(mm)q距离墙顶1.65O(In)处截面高度H=0.233(m)截面剪力Q=15.708(kN)截面弯矩M=10.396(kN-m)截面弯矩M(标准值)=8.663(kN-m)抗弯拉筋构造配筋：配筋率US=O.07%USjnin=O.20舟抗弯受拉筋：As=466(mm2)转换为斜钢筋：As/cosa=466(mm2)截面抗剪验算满足，不需要配抗剪腹筋最大裂缝宽度为：0.052(mm)O距离墙顶2.200(m)处截面高度H=0.244(m)截面剪力Q=25.088(kN)截面弯矩M=21.520(kN-m)截面弯矩M(标准值)=17.933(kN-m)抗弯拉筋构造配筋：配筋率US=O.1
13、3%flimit=0.200(mm)!满足允许裂宽度的钢筋面积为：As=578.098(mm2),对应的裂缝宽度为:0.194(mm)(七)整体稳定验算最不利滑动面：圆心：(-0.82473,1.25000)半径=4.42791(m)=88.375 (kN)=156. 362 (kN)=88. 375 (kN)=156. 362 (kN)=0. 000 (kN)安全系数=1.769总的下滑力总的抗滑力体部分下滑力土体部分抗滑力筋带的抗滑力整体稳定验算满足：最小安全系数=L769=1.250各组合最不利结果(一)滑移验算安全系数最不利为：组合1(一般情况)抗滑力=26.075(kN),滑移力=1
14、7.335(kN)滑移验算满足:Kc=1.5041.300安全系数最不利为：组合1(一般情况)抗滑力=34.762(kN),滑移力=25.897(kN)0地基土层水平向：滑移验算满足：Kc2=1.3421.300(二)倾覆验算安全系数最不利为：组合1(一般情况)抗倾覆力矩=75.016(kN-M),倾覆力矩=22.482(kN-m)o倾覆验算满足：KO=3.3371.500(H)地基验算作用于基底的合力偏心距验算最不利为：组合1(一般情况)作用于基底的合力偏心距验算满足：e=0.171=0.250*1.544=0.386(m)墙趾处地基承载力验算最不利为：组合1(一般情况)墙趾处地基承载力验算满足：压应力=93.141=120.000(kPa)墙踵处地基承我力验算最不利为：组合1(一般情况)墙踵处地基承载力验算满足：压应力=18.885=130.000(kPa)地基平均承载力验算最不利为：组合1(一般情况)地基平均承载力验算满足：压应力=56.013=100.000(kPa)(四)墙趾板强度计算趾板根部截面高度：H=0.330(m)抗弯配筋面
