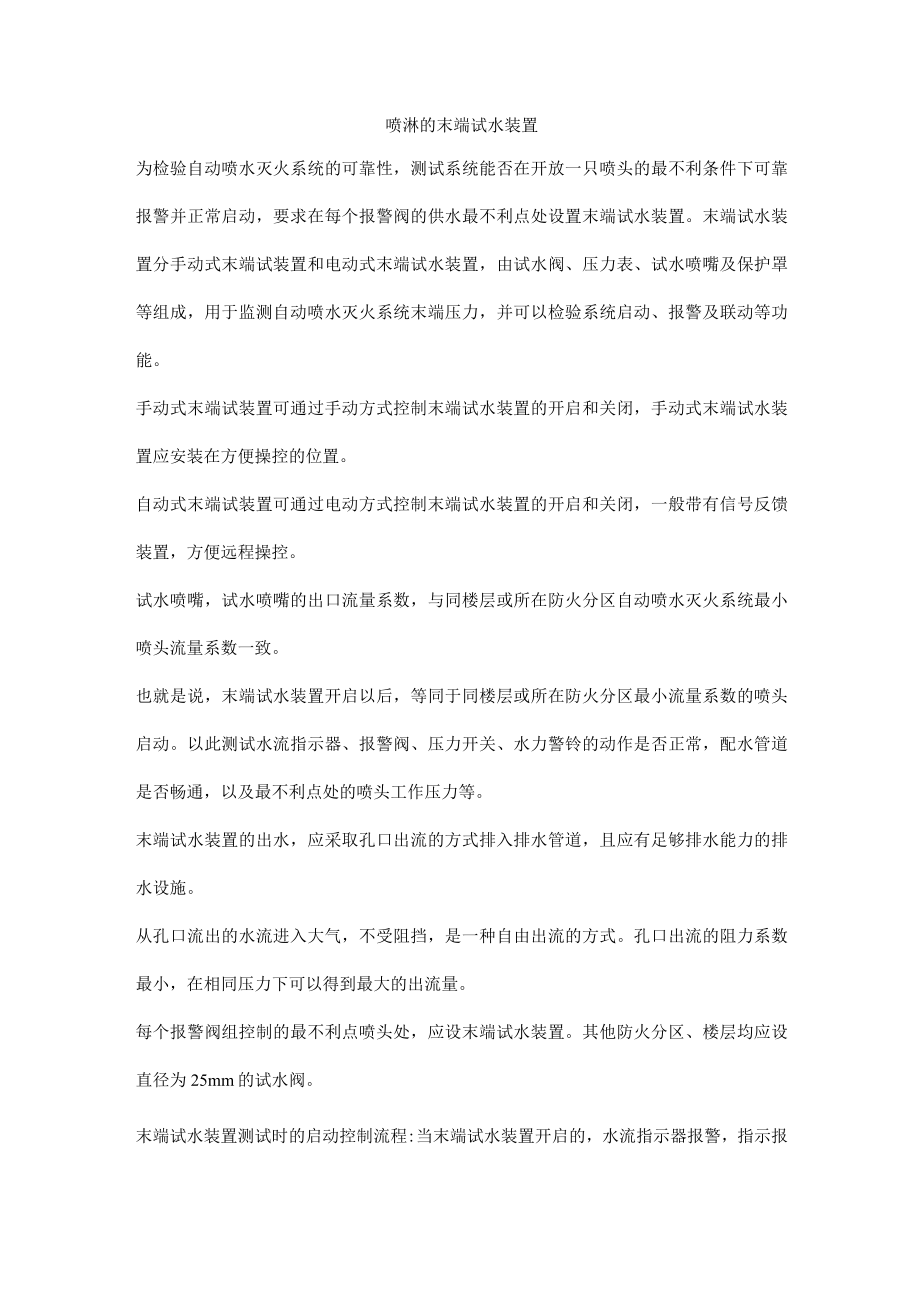

1、喷淋的末端试水装置为检验自动喷水灭火系统的可靠性，测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动，要求在每个报警阀的供水最不利点处设置末端试水装置。末端试水装置分手动式末端试装置和电动式末端试水装置，由试水阀、压力表、试水喷嘴及保护罩等组成，用于监测自动喷水灭火系统末端压力，并可以检验系统启动、报警及联动等功能。手动式末端试装置可通过手动方式控制末端试水装置的开启和关闭，手动式末端试水装置应安装在方便操控的位置。自动式末端试装置可通过电动方式控制末端试水装置的开启和关闭，一般带有信号反馈装置，方便远程操控。试水喷嘴，试水喷嘴的出口流量系数，与同楼层或所在防火分区自动喷水灭火系统最小

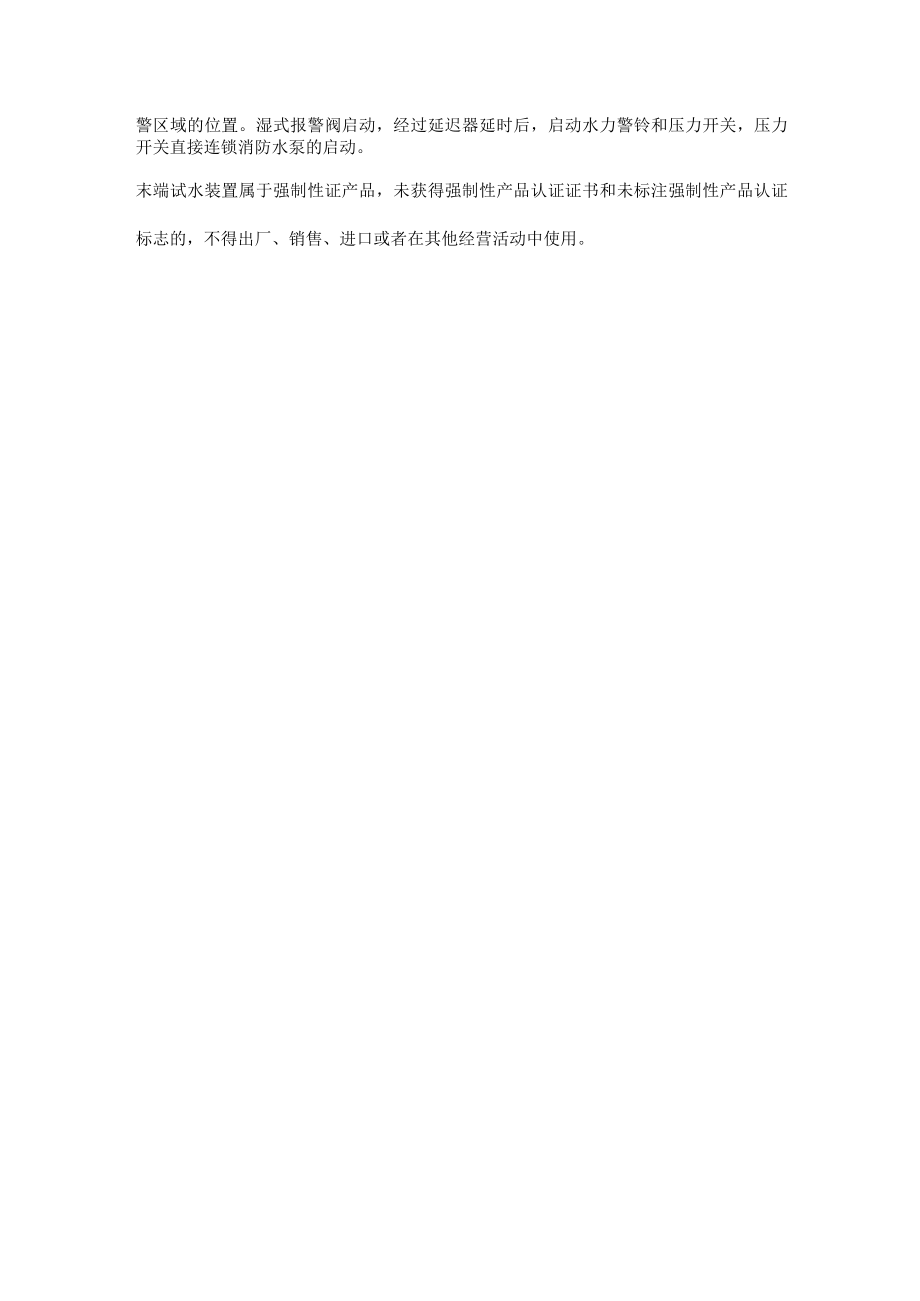

2、喷头流量系数一致。也就是说，末端试水装置开启以后，等同于同楼层或所在防火分区最小流量系数的喷头启动。以此测试水流指示器、报警阀、压力开关、水力警铃的动作是否正常，配水管道是否畅通，以及最不利点处的喷头工作压力等。末端试水装置的出水，应采取孔口出流的方式排入排水管道，且应有足够排水能力的排水设施。从孔口流出的水流进入大气，不受阻挡，是一种自由出流的方式。孔口出流的阻力系数最小，在相同压力下可以得到最大的出流量。每个报警阀组控制的最不利点喷头处，应设末端试水装置。其他防火分区、楼层均应设直径为25mm的试水阀。末端试水装置测试时的启动控制流程:当末端试水装置开启的，水流指示器报警，指示报警区域的位置。湿式报警阀启动，经过延迟器延时后，启动水力警铃和压力开关，压力开关直接连锁消防水泵的启动。末端试水装置属于强制性证产品，未获得强制性产品认证证书和未标注强制性产品认证标志的，不得出厂、销售、进口或者在其他经营活动中使用。
