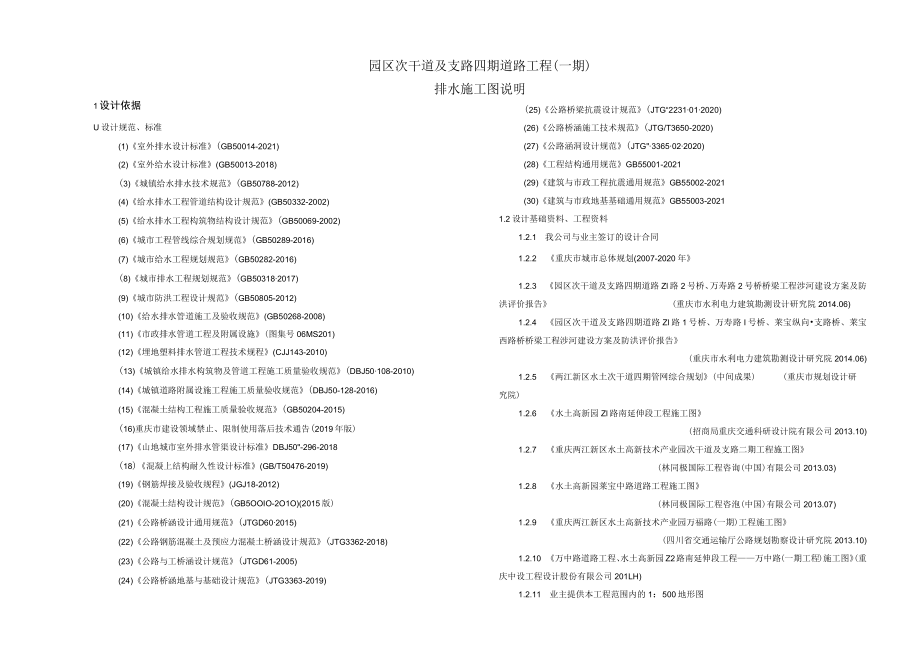

1、园区次干道及支路四期道路工程(一期)排水施工图说明1设计依据U设计规范、标准(1)室外排水设计标准(GB50014-2021)(2)室外给水设计标准(GB50013-2018)(3)城镇给水排水技术规范(GB50788-2012)(4)给水排水工程管道结构设计规范(GB50332-2002)(5)给水排水工程构筑物结构设计规范(GB50069-2002)(6)城市工程管线综合规划规范(GB50289-2016)(7)城市给水工程规划规范(GB50282-2016)(8)城市排水工程规划规范(GB503182017)(9)城市防洪工程设计规范(GB50805-2012)(10)给水排水管道施工及
2、验收规范(GB50268-2008)(11)市政排水管道工程及附属设施(图集号06MS201)(12)埋地塑料排水管道工程技术规程(CJJ143-2010)(13)城镇给水排水构筑物及管道工程施工质量验收规范(DBJ50108-2010)(14)城镇道路附属设施工程施工质量验收规范(DBJ50-128-2016)(15)混凝土结构工程施工质量验收规范(GB50204-2015)(16)重庆市建设领域禁止、限制使用落后技术通告(2019年版)(17)山地城市室外排水管渠设计标准DBJ50-296-2018(18)混凝上结构耐久性设计标准(GB/T50476-2019)(19)钢筋焊接及验收规程(
3、JGJ18-2012)(20)混凝土结构设计规范(GB5OOIO-2O1O)(2015版)(21)公路桥涵设计通用规范(JTGD602015)(22)公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)(23)公路与工桥涵设计规范(JTGD61-2005)(24)公路桥涵地基与基础设计规范(JTG3363-2019)(25)公路桥梁抗震设计规范(JTG“2231012020)(26)公路桥涵施工技术规范(JTG/T3650-2020)(27)公路涵洞设计规范(JTG3365022020)(28)工程结构通用规范GB55001-2021(29)建筑与市政工程抗震通用规范GB550
4、02-2021(30)建筑与市政地基基础通用规范GB55003-20211.2设计基础资料、工程资料1.2.1 我公司与业主签订的设计合同1.2.2 重庆市城市总体规划(2007-2020年1.2.3 园区次干道及支路四期道路Zl路2号桥、万寿路2号桥桥梁工程涉河建设方案及防洪评价报告(重庆市水利电力建筑勘测设计研究院2014.06)1.2.4 园区次干道及支路四期道路Zl路1号桥、万寿路I号桥、莱宝纵向支路桥、莱宝西路桥桥梁工程涉河建设方案及防洪评价报告(重庆市水利电力建筑勘测设计研究院2014.06)1.2.5 两江新区水土次干道四期管网综合规划(中间成果)(重庆市规划设计研究院)1.2.
5、6 水土高新园Zl路南延伸段工程施工图(招商局重庆交通科研设计院有限公司2013.10)1.2.7 重庆两江新区水土高新技术产业园次干道及支路二期工程施工图(林同极国际工程咨询(中国)有限公司2013.03)1.2.8 水土高新园莱宝中路道路工程施工图(林同极国际工程咨泡(中国)有限公司2013.07)1.2.9 重庆两江新区水土高新技术产业园万福路(一期)工程施工图(四川省交通运输厅公路规划勘察设计研究院2013.10)1.2.10 万中路道路工程、水土高新园Z2路南延伸段工程万中路(一期工程)施工图(重庆中设工程设计股份有限公司201LH)1.2.11 业主提供本工程范围内的1：500地形

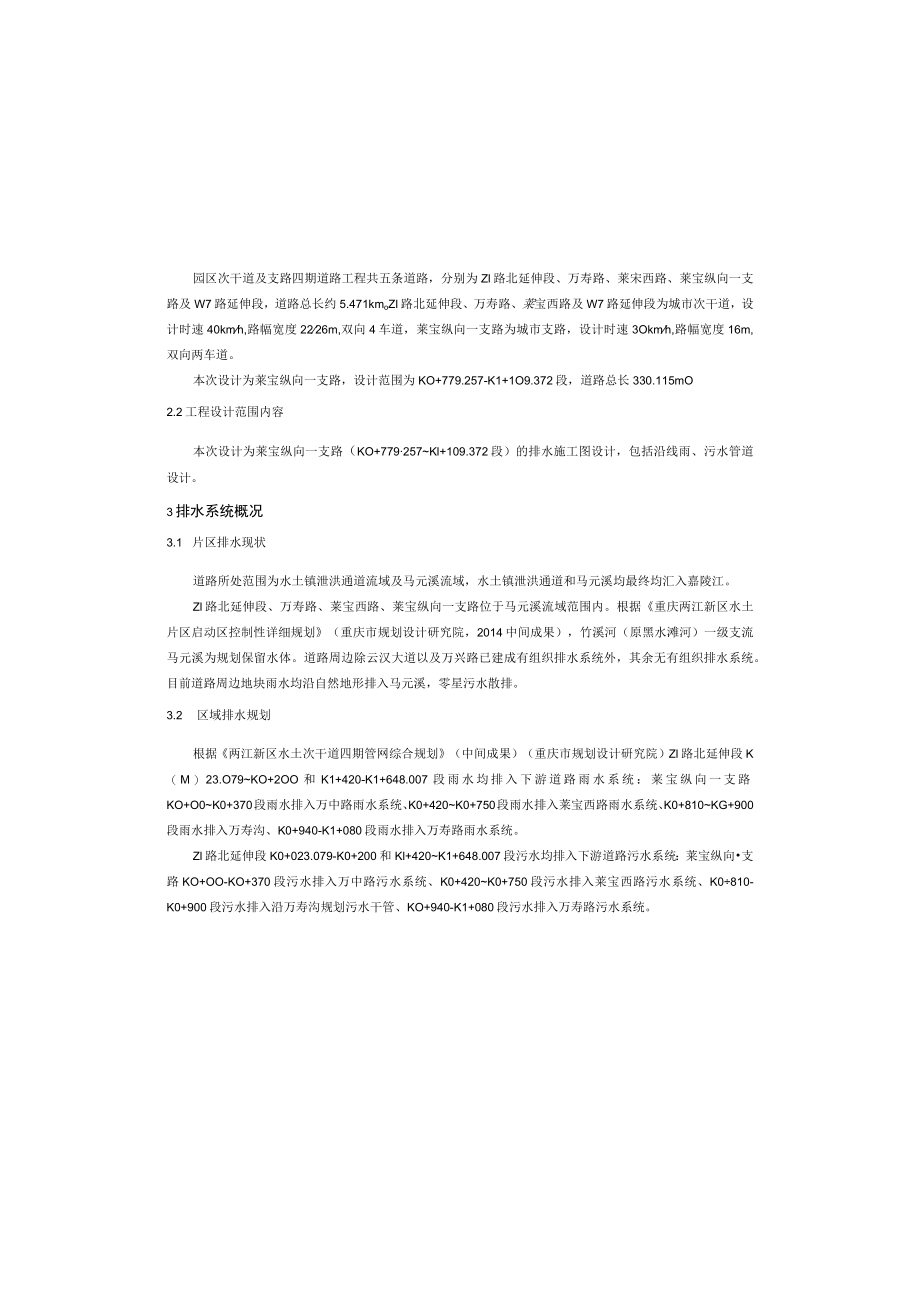

6、图园区次干道及支路四期道路工程共五条道路，分别为Zl路北延伸段、万寿路、莱宋西路、莱宝纵向一支路及W7路延伸段，道路总长约5.471kmoZl路北延伸段、万寿路、莱宝西路及W7路延伸段为城市次干道，设计时速40kmh,路幅宽度2226m,双向4车道，莱宝纵向一支路为城市支路，设计时速3Okmh,路幅宽度16m,双向两车道。本次设计为莱宝纵向一支路，设计范围为KO+779.257-K1+1O9.372段，道路总长330.115mO2.2工程设计范围内容本次设计为莱宝纵向一支路（KO+779257Kl+109.372段）的排水施工图设计，包括沿线雨、污水管道设计。3排水系统概况3.1 片区排水现状
7、道路所处范围为水土镇泄洪通道流域及马元溪流域，水土镇泄洪通道和马元溪均最终均汇入嘉陵江。Zl路北延伸段、万寿路、莱宝西路、莱宝纵向一支路位于马元溪流域范围内。根据重庆两江新区水土片区启动区控制性详细规划（重庆市规划设计研究院，2014中间成果），竹溪河（原黑水滩河）一级支流马元溪为规划保留水体。道路周边除云汉大道以及万兴路已建成有组织排水系统外，其余无有组织排水系统。目前道路周边地块雨水均沿自然地形排入马元溪，零星污水散排。3.2 区域排水规划根据两江新区水土次干道四期管网综合规划（中间成果）（重庆市规划设计研究院）Zl路北延伸段K（M）23.O79KO+2OO和K1+420-K1+648.0

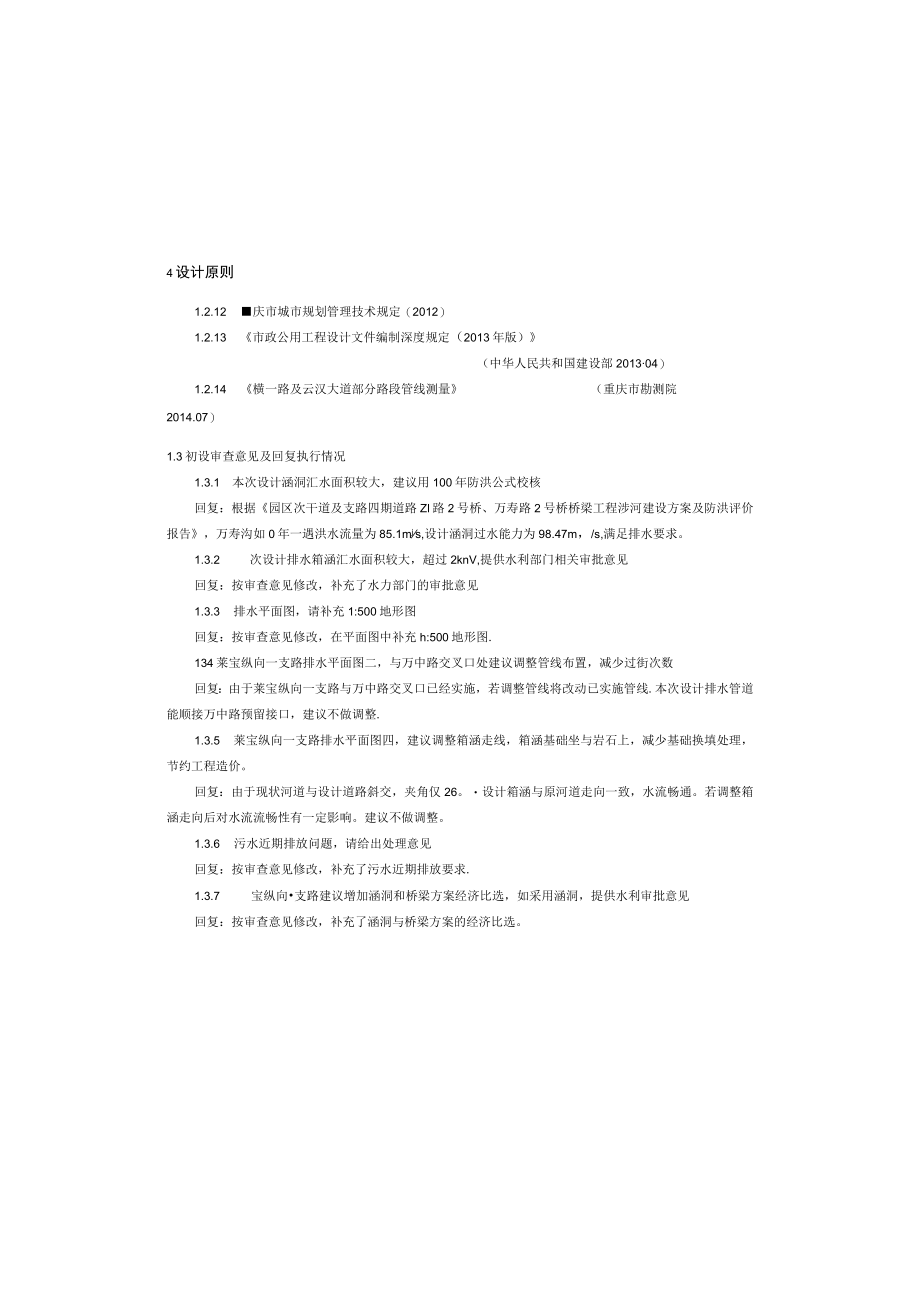

8、07段雨水均排入下游道路雨水系统：莱宝纵向一支路KO+O0K0+370段雨水排入万中路雨水系统、K0+420K0+750段雨水排入莱宝西路雨水系统、K0+810KG+900段雨水排入万寿沟、K0+940-K1+080段雨水排入万寿路雨水系统。Zl路北延伸段K0+023.079-K0+200和Kl+420K1+648.007段污水均排入下游道路污水系统：莱宝纵向支路KO+OO-KO+370段污水排入万中路污水系统、K0+420K0+750段污水排入莱宝西路污水系统、K0810-K0+900段污水排入沿万寿沟规划污水干管、KO+940-K1+080段污水排入万寿路污水系统。4设计原则1.2.12
9、庆市城市规划管理技术规定（2012）1.2.13 市政公用工程设计文件编制深度规定（2013年版）（中华人民共和国建设部201304）1.2.14 横一路及云汉大道部分路段管线测量（重庆市勘测院2014.07）1.3初设审查意见及回复执行情况1.3.1 本次设计涵洞汇水面积较大，建议用100年防洪公式校核回复：根据园区次干道及支路四期道路Zl路2号桥、万寿路2号桥桥梁工程涉河建设方案及防洪评价报告，万寿沟如0年一遇洪水流量为85.1mjs,设计涵洞过水能力为98.47m，/s,满足排水要求。1.3.2 次设计排水箱涵汇水面积较大，超过2knV,提供水利部门相关审批意见回复：按审查意见修改，补充
10、了水力部门的审批意见1.3.3 排水平面图，请补充1:500地形图回复：按审查意见修改，在平面图中补充h:500地形图.134莱宝纵向一支路排水平面图二，与万中路交叉口处建议调整管线布置，减少过街次数回复：由于莱宝纵向一支路与万中路交叉口已经实施，若调整管线将改动已实施管线.本次设计排水管道能顺接万中路预留接口，建议不做调整.1.3.5 莱宝纵向一支路排水平面图四，建议调整箱涵走线，箱涵基础坐与岩石上，减少基础换填处理，节约工程造价。回复：由于现状河道与设计道路斜交，夹角仅26。设计箱涵与原河道走向一致，水流畅通。若调整箱涵走向后对水流流畅性有一定影响。建议不做调整。1.3.6 污水近期排放问
11、题，请给出处理意见回复：按审查意见修改，补充了污水近期排放要求.1.3.7 宝纵向支路建议增加涵洞和桥梁方案经济比选，如采用涵洞，提供水利审批意见回复：按审查意见修改，补充了涵洞与桥梁方案的经济比选。2工程概况2.1工程基本情况 暴雨强度(q)采用重庆市渝北区暴雨强度公式：7_1111(10.945IgP)Q+9.713)。对(LSHm2) 设计暴雨重现期：道路排水系统P=5年，内涝重现期P=IoO年 设计降雨历时：t=t,+t1(rain)其中，地面集水时间：t=5(min)管渠内雨水流行时间：t2(min)按计算确定。 综合径流系数：=0.7o 汇水面积(P)分地块计算(Hah5.4污水系
12、统设计参数根据片区规划，本次设计污水管道服务范围内均为一类工业用地，根据城市给水工程规划规范(GB50282-2016),工业用地最高日用水量指标取30150m7(1而7),本次设计按100m3(hm2d)进行核算；根据室外给水设计标准(GB50013-2018),当缺乏实际用水量资料时，最高日城市综合用水的时变化系数宜采用L2L6,排污系数按9啖考虑，污水收集率按90%考虑。计算公式如下分流制污水管道设计流量计算公式：Qmax=KZXQm+KsXKzXQm(L/S)式中Qmax:设计污水流量(L/S)一最高日最高时污水秒流量。Qm：工业用地污水量(L/S)Qm=qX服务面积(hm?)1000
13、/(24X3600)(L/S)Q=工业用地最高日用水量X90%,工业用地最高日用水量取Io(W/(hmd)：Ks：雨水渗入量系数，取10%Kz:最高日城市综合用水的时变化系数取1.36雨水系统设计6.1平面设计雨水管道单侧布置于距离路缘石1.5m西侧人行道下，收集周边地块以及道路雨水后，K0+810K0+890段雨水排入万寿沟；K0+940K1+080段雨水近期排入马元溪，远期待万寿路实施后排入万寿路雨水系统。4.1 城市排水管道方案设计应符合城市总体规划和片区控制性详细规划的基本要求。4.2 排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按
14、远期设计，并能适应片区建设需要，考虑分期实施的可能性。4.3 新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。4.4 排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。4.5 设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。4.6 排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑
