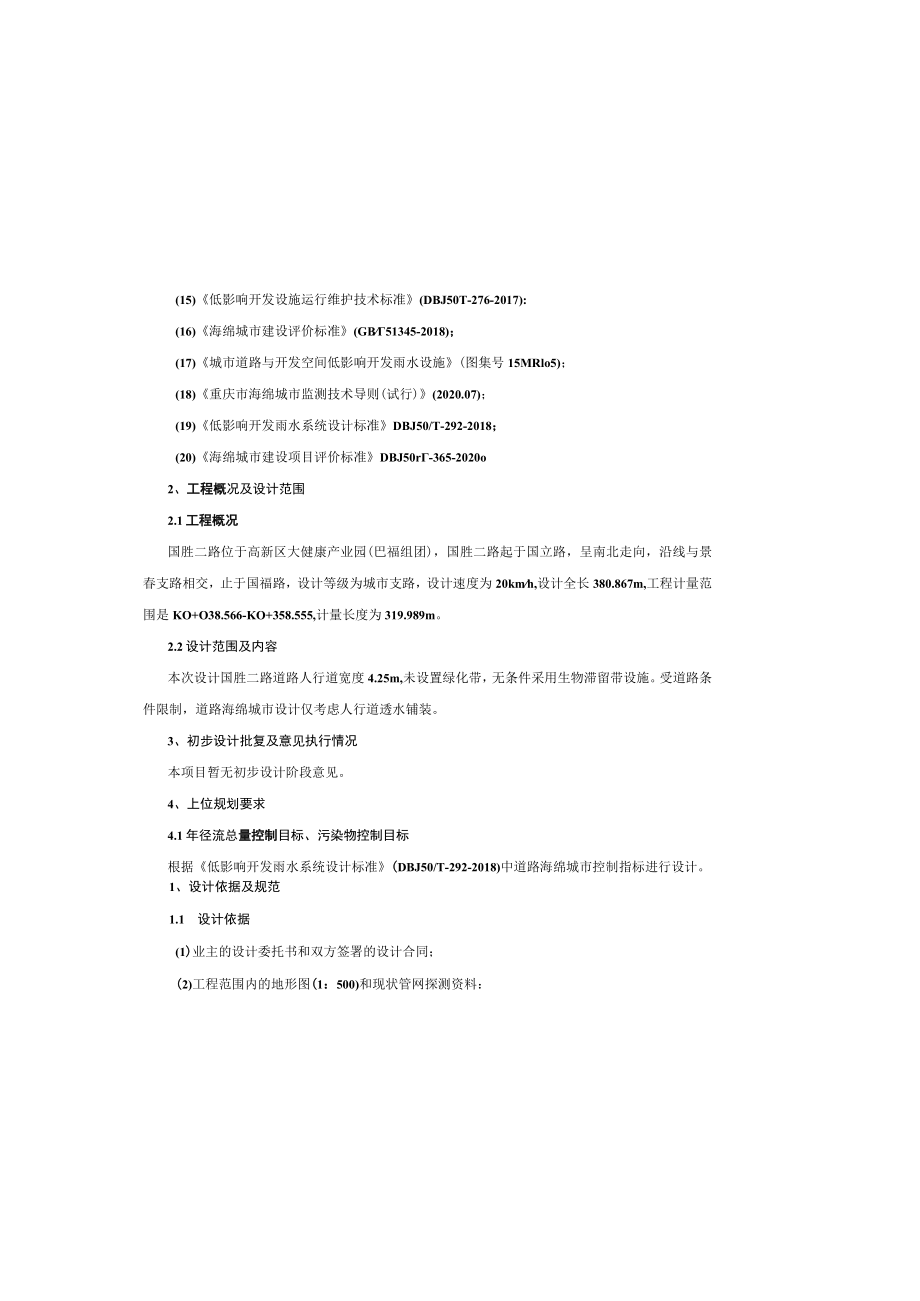

1、(15)低影响开发设施运行维护技术标准(DBJ50T-276-2017):(16)海绵城市建设评价标准(GB51345-2018)；(17)城市道路与开发空间低影响开发雨水设施(图集号15MRlo5)；(18)重庆市海绵城市监测技术导则(试行)(2020.07)；(19)低影响开发雨水系统设计标准DBJ50/T-292-2018；(20)海绵城市建设项目评价标准DBJ50r-365-2020o2、工程概况及设计范围2.1工程概况国胜二路位于高新区大健康产业园(巴福组团)，国胜二路起于国立路，呈南北走向，沿线与景春支路相交，止于国福路，设计等级为城市支路，设计速度为20kmh,设计全长380.8
2、67m,工程计量范围是KO+O38.566-KO+358.555,计量长度为319.989m。2.2设计范围及内容本次设计国胜二路道路人行道宽度4.25m,未设置绿化带，无条件采用生物滞留带设施。受道路条件限制，道路海绵城市设计仅考虑人行道透水铺装。3、初步设计批复及意见执行情况本项目暂无初步设计阶段意见。4、上位规划要求4.1年径流总量控制目标、污染物控制目标根据低影响开发雨水系统设计标准(DBJ50/T-292-2018)中道路海绵城市控制指标进行设计。1、设计依据及规范1.1 设计依据(1)业主的设计委托书和双方签署的设计合同；(2)工程范围内的地形图(1：500)和现状管网探测资料：(

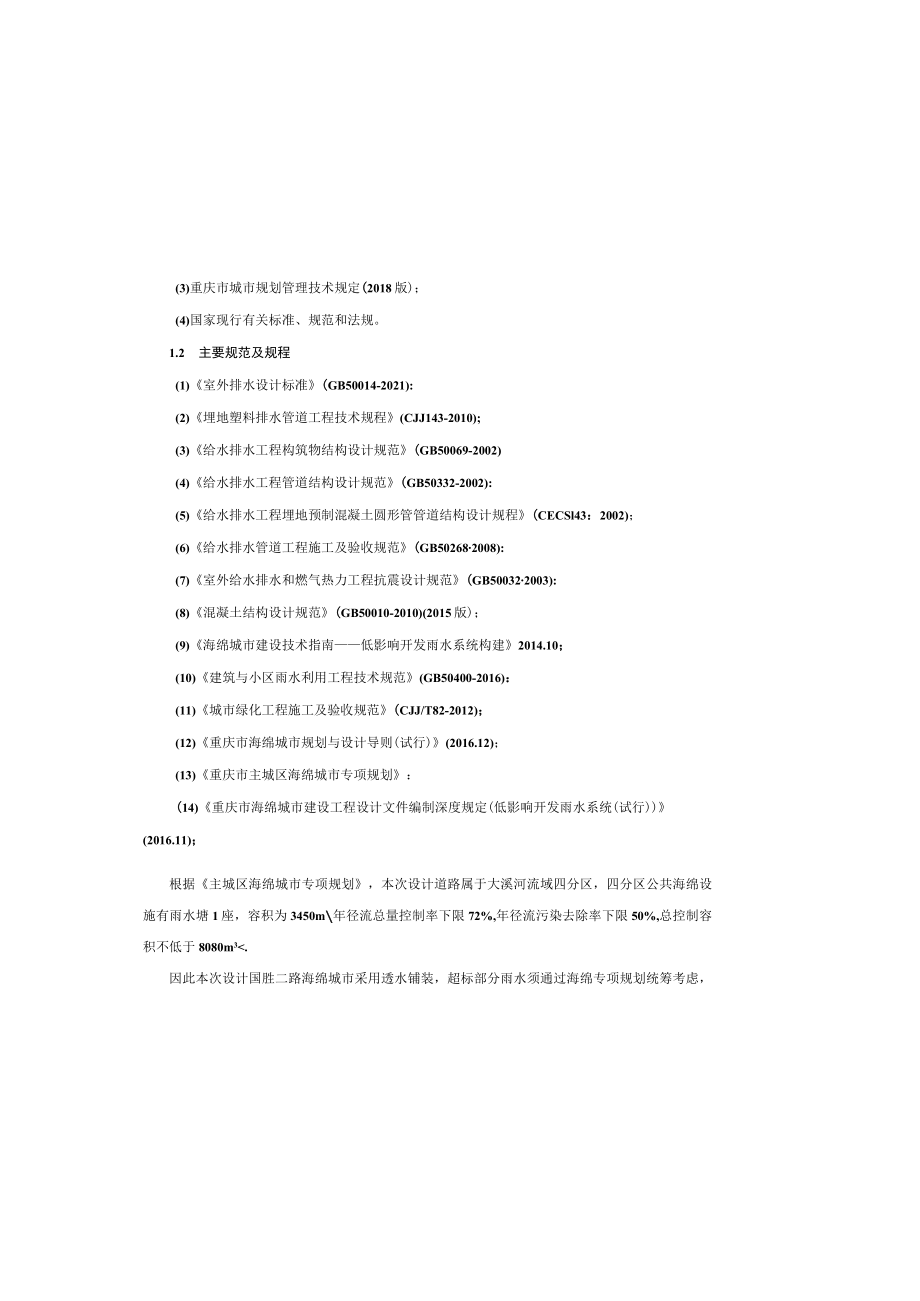

3、3)重庆市城市规划管理技术规定(2018版)；(4)国家现行有关标准、规范和法规。1.2 主要规范及规程(1)室外排水设计标准(GB50014-2021):(2)埋地塑料排水管道工程技术规程(CJJ143-2010);(3)给水排水工程构筑物结构设计规范(GB50069-2002)(4)给水排水工程管道结构设计规范(GB50332-2002):(5)给水排水工程埋地预制混凝土圆形管管道结构设计规程(CECSl43：2002)；(6)给水排水管道工程施工及验收规范(GB502682008):(7)室外给水排水和燃气热力工程抗震设计规范(GB500322003):(8)混凝土结构设计规范(GB50
4、010-2010)(2015版)；(9)海绵城市建设技术指南低影响开发雨水系统构建2014.10；(10)建筑与小区雨水利用工程技术规范(GB50400-2016)：(11)城市绿化工程施工及验收规范(CJJ/T82-2012)；(12)重庆市海绵城市规划与设计导则(试行)(2016.12)；(13)重庆市主城区海绵城市专项规划：(14)重庆市海绵城市建设工程设计文件编制深度规定(低影响开发雨水系统(试行)(2016.11)；根据主城区海绵城市专项规划，本次设计道路属于大溪河流域四分区，四分区公共海绵设施有雨水塘1座，容积为3450m年径流总量控制率下限72%,年径流污染去除率下限50%,总控

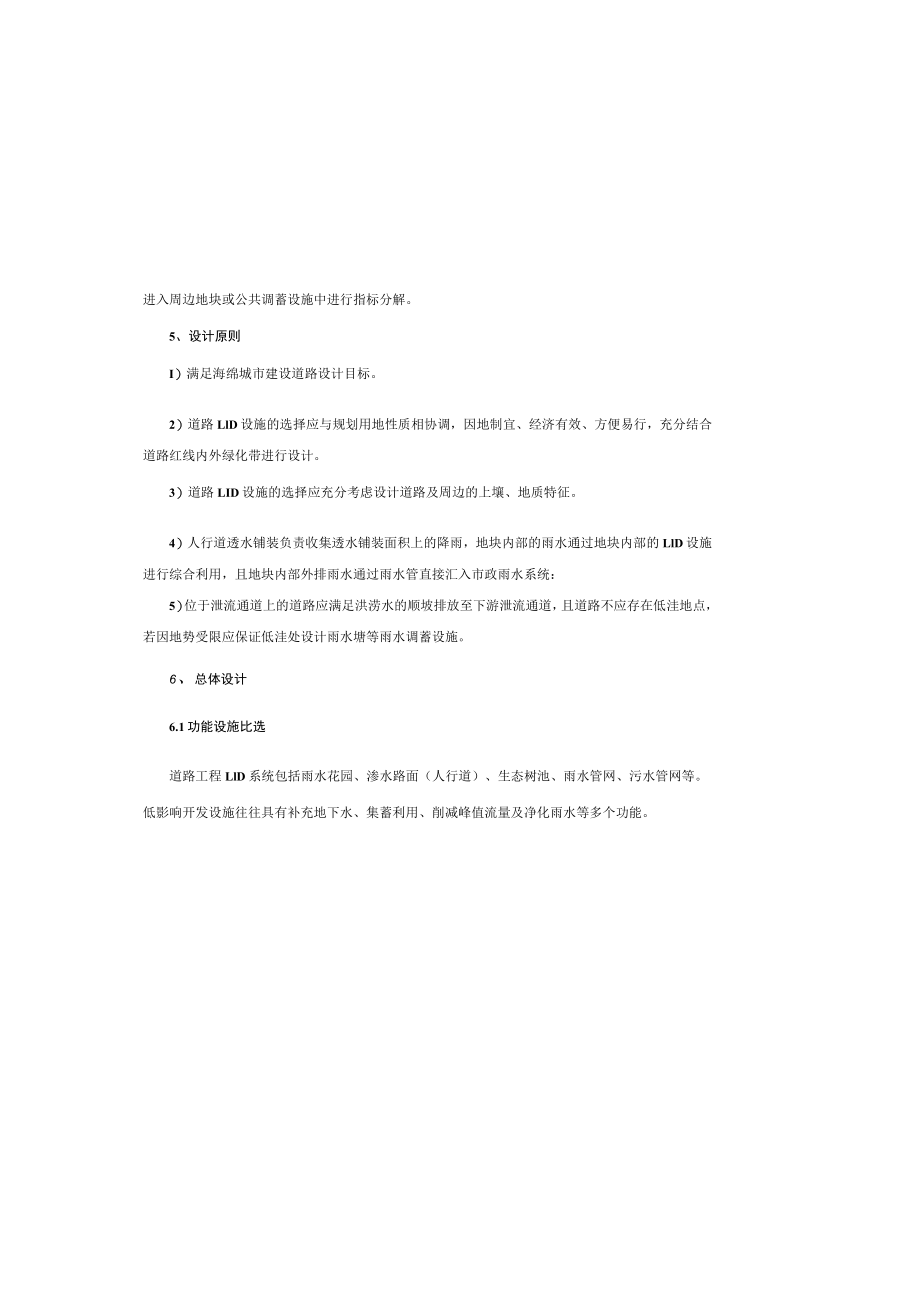

5、制容积不低于8080m3.因此本次设计国胜二路海绵城市采用透水铺装，超标部分雨水须通过海绵专项规划统筹考虑，进入周边地块或公共调蓄设施中进行指标分解。5、设计原则I）满足海绵城市建设道路设计目标。2）道路LlD设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计。3）道路LID设施的选择应充分考虑设计道路及周边的上壤、地质特征。4）人行道透水铺装负责收集透水铺装面积上的降雨，地块内部的雨水通过地块内部的LlD设施进行综合利用，且地块内部外排雨水通过雨水管直接汇入市政雨水系统：5）位于泄流通道上的道路应满足洪涝水的顺坡排放至下游泄流通道，且道路不应存
6、在低洼地点，若因地势受限应保证低洼处设计雨水塘等雨水调蓄设施。6、总体设计6.1功能设施比选道路工程LlD系统包括雨水花园、渗水路面（人行道）、生态树池、雨水管网、污水管网等。低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。1）设计标准表1规划用地年径流总量控制率和年径流污染去除率指标表用地类型年径流总量控制率（）年径流污染去除率（）居住用地绿地率V3030绿地率V3535缘地率50707580公共管理与公共服务用地绿地率V3030绿地率V3535绿地率50707580商业服务业设施用地绿地率1515绿地率506570工业用地6550物流仓储用地6550道路路领带
7、宽度比V3030路侧带宽度比V4040路侧带宽度比50657075交通设施用地7050公用设施用地7050绿地与广场用地8050注：路侧带是指城市道路行车道两侧的人行道，绿带，公用设施带等的统称，路侧带宽度指道路两侧路侧带的总和，路侧带宽度比是指路侧带宽度占道路红线宽度的比例.2）规划总体控制指标计算根据道路标准横断面图，国胜二路路侧带宽度比为53%则规划年径流总量控制率275%规划年径流污染去除率250乐4.2上位规划条件、本项目所在排水分区单项设施功能控制目标处置方式经济性污染物去除率(以SS计，%)景观效果集蓄利用雨水补充地下水削减峰值流T.,?化雨水转输径%总量径旗峰值径流污染分散相对
8、集1建造费用维护费用调节塘O0OOO高1股调节池O0OOOO向中转输型植草沟0OO低低35-90一般干式植草沟OOO低低35-90好湿式植草沟OOOOO1I1低好涛管课OOQO1135-70植被缓冲带O0OOO低低50-75一般初期雨水奔流设施0OOO低140-60人工土壤港滤0OOO高中75-95好注：一强一较强O弱或很小:2SS去除率数据来自美国流域保护中心(CenterFOrWaterShedProteCion.CWP)的研究数据。表2低影响开发设施比选一览表单项设施功能控制目标处置方式经济性污染物去除率（以SS计，%）景观效果集雷利用雨水补充地下水削减峰值;Sl泽化雨水转输径流总量径流
9、仰f,役流污染分敢相对集中包造费用始：费用透水放铺装OO低低80-90透水水泥混凝土OOOOO中80-90透水沥声混凝七OOOO0高中80-90绿色屋顶OOOOO高中70-80好下沉式绿地OOOO低低一般简易型生物滞留设施OOO低低好史杂型生物滞留设施OO中低70-95好港透堵OOO中中70-80般井OOO0)低低湿塘OO.高中50-80好雨水湿地OO高中50-80好蓄水池OOO高中80-90雨水罐OOO低低80-90技术类型单项设施用地类里（按主要功能）建筑与小区城市道路绿地与广场城市水系截污净化技术植被缓冲带初期雨水弃流设施O人工土壤潺滤O注：亢选用O可选用O不宜选用。道路LlD设施的主要
10、功能依次是削减初期雨水径流污染、降低雨水径流峰值、减少径流产量，本次设计国胜二路道路人行道宽度4.25m,未设置绿化带，无条件采用生物滞留带设施。受道路条件限制，道路海绵城市设计仅考虑人行道透水铺装。6.2设计计算根据道路及人行道铺装设计，本项目下垫面分析结果如下：表4综合雨量径流系数计算表地面类型沥青路面（车行道）透水铺装地面（人行道）综合雨量径流系数面积（m）289828340.57雨量流量系数0.850.30表5年径流总量控制率及年径流污染物去除率计算表分区分区设施类型服务面积（m1）年有效径流总量控制率（%）年径流总量控制率（%）年平均污染物去除率R）国胜二路分区一人行道透水铺装28347034.627.7不受控硬明下垫面28980合计/5732/34.627.7经计算，项目范围内通过透水铺装实现的年径流总量控制率为34.6%,污染物控制率27.7%。表3各类用地中低影响开发设施选用一览表技术类型（按主要功能）单项设施用地类型建筑与小区城市道路绿地与广场城市水系渗透技术透水砖铺装透水水泥混凝土透水沥青混凝土绿色屋顶OOO下沉式绿地简易型生物滞留设施及杂型生物滞留设施潦透塘O渗井O储存技术湿塘雨水湿地蓄水池OO雨水罐OOO谓节技术调节增调节池O转输技术转输型植草沟干式植草沟湿式植草沟漆管/渠O宽度：020mm横坡：0.3%且不反坡井框与路面高差：3mn相邻板高差：W3mm
