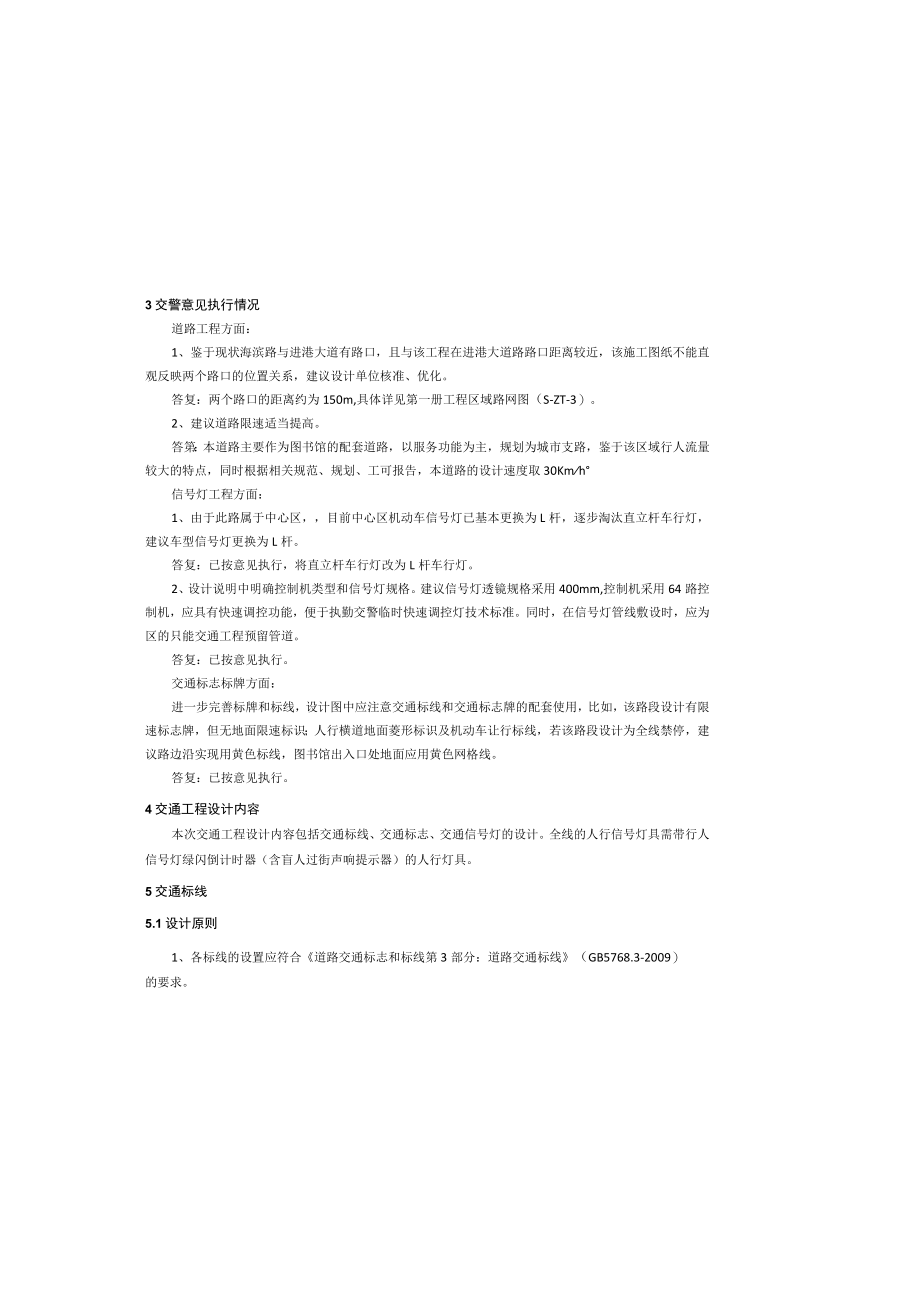

1、3交警意见执行情况道路工程方面：1、鉴于现状海滨路与进港大道有路口，且与该工程在进港大道路路口距离较近，该施工图纸不能直观反映两个路口的位置关系，建议设计单位核准、优化。答复：两个路口的距离约为150m,具体详见第一册工程区域路网图（S-ZT-3）。2、建议道路限速适当提高。答第：本道路主要作为图书馆的配套道路，以服务功能为主，规划为城市支路，鉴于该区域行人流量较大的特点，同时根据相关规范、规划、工可报告，本道路的设计速度取30Kmh信号灯工程方面：1、由于此路属于中心区，目前中心区机动车信号灯已基本更换为L杆，逐步淘汰直立杆车行灯，建议车型信号灯更换为L杆。答复：已按意见执行，将直立杆车行灯
2、改为L杆车行灯。2、设计说明中明确控制机类型和信号灯规格。建议信号灯透镜规格采用400mm,控制机采用64路控制机，应具有快速调控功能，便于执勤交警临时快速调控灯技术标准。同时，在信号灯管线敷设时，应为区的只能交通工程预留管道。答复：已按意见执行。交通标志标牌方面：进一步完善标牌和标线，设计图中应注意交通标线和交通标志牌的配套使用，比如，该路段设计有限速标志牌，但无地面限速标识；人行横道地面菱形标识及机动车让行标线，若该路段设计为全线禁停，建议路边沿实现用黄色标线，图书馆出入口处地面应用黄色网格线。答复：已按意见执行。4交通工程设计内容本次交通工程设计内容包括交通标线、交通标志、交通信号灯的设

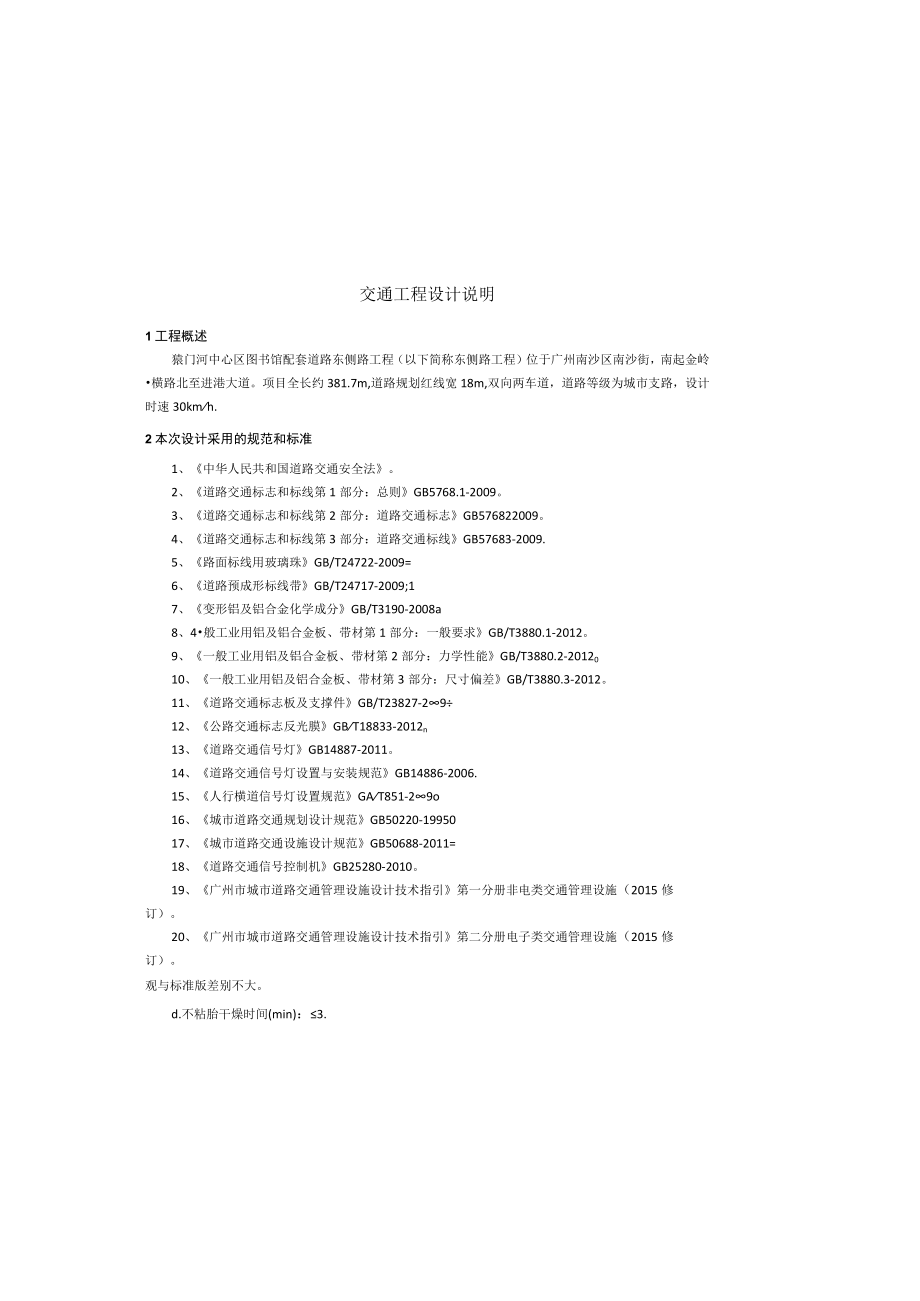

3、计。全线的人行信号灯具需带行人信号灯绿闪倒计时器（含盲人过街声响提示器）的人行灯具。5交通标线5.1设计原则1、各标线的设置应符合道路交通标志和标线第3部分：道路交通标线（GB5768.3-2009）的要求。交通工程设计说明1工程概述猿门河中心区图书馆配套道路东侧路工程（以下简称东侧路工程）位于广州南沙区南沙街，南起金岭横路北至进港大道。项目全长约381.7m,道路规划红线宽18m,双向两车道，道路等级为城市支路，设计时速30kmh.2本次设计采用的规范和标准1、中华人民共和国道路交通安全法。2、道路交通标志和标线第1部分：总则GB5768.1-2009。3、道路交通标志和标线第2部分：道路交
4、通标志GB576822009。4、道路交通标志和标线第3部分：道路交通标线GB57683-2009.5、路面标线用玻璃珠GB/T24722-2009=6、道路预成形标线带GB/T24717-2009;17、变形铝及铝合金化学成分GB/T3190-2008a8、4般工业用铝及铝合金板、带材第1部分：一般要求GB/T3880.1-2012。9、一般工业用铝及铝合金板、带材第2部分：力学性能GB/T3880.2-2012010、一般工业用铝及铝合金板、带材第3部分：尺寸偏差GB/T3880.3-2012。11、道路交通标志板及支撑件GB/T23827-2912、公路交通标志反光膜GBT18833-2
5、012n13、道路交通信号灯GB14887-2011。14、道路交通信号灯设置与安装规范GB14886-2006.15、人行横道信号灯设置规范GAT851-29o16、城市道路交通规划设计规范GB50220-1995017、城市道路交通设施设计规范GB50688-2011=18、道路交通信号控制机GB25280-2010。19、广州市城市道路交通管理设施设计技术指引第一分册非电类交通管理设施（2015修订）。20、广州市城市道路交通管理设施设计技术指引第二分册电子类交通管理设施（2015修订）。观与标准版差别不大。d.不粘胎干燥时间(min)：3.e.色度性能：应满足JT/T2852004标准
6、的涂膜颜色的色品坐标和光反射比的要求。5、施工过程中的注意事项a.控制涂料及玻璃珠的材料品质、控制路面干燥清洁、控制底漆均匀到位、控制水线线形顺直及位置正确、控制划线机行走线形顺直及位置正确。b.车道的划分见图中标注。道路平面宽度不规则的路段原则按车道平均分配划线。(标线、导向箭头和路面文字的厚度为L8mm0.2rnm)。c.敷设标线的路面表面应清洁干燥，在水泥碎或旧沥青路面敷设标线时，需要预涂底油，水泥碎和沥青路面的下涂剂不能混用。d.白色反光标线的逆反射亮度系数不应低于15OmCdm2i,黄色反光标线的逆反射亮度系数不应低于IoOmCdm2Ix105.3交通标线的分类1、车行道分界线东恻路
7、工程为双向2车道，可跨越逆向车行道分界线为4-6黄色虚线，线宽15cm。2、人行横道线人行道白色标线长度按5米宽设置，线宽40cm,线间距60cm。特殊情况可根据行人过街的流量和街道宽度确定，但最宽不得大于IOm,最窄不得小于3m。3、车行道边缘线路绿线为黄色实线，线宽15cm,用以标明车道与路缘石分界。4、停止线停止线为白色实线，线宽30cm,距人行横道线外侧2m5、导向箭头根据国标要求，设计车速为30Kmh时，采用3m导向箭头。6交通标志6.1设计原则1、为确保道路行车快捷、通畅，以完全不熟悉该条道路及其周围路网体系的外地司机为主要使用对象，兼顾沿线居民对本地出行的需求，通过交通标志的引导
8、，顺利、快捷、正确地进出本道2、标线用于管制和引导交通，应具有鲜明的确认效果。标线设置在路面上，应具有附着力强、经久耐磨、使用寿命长、耐候牲好、抗污染、抗变色等性能。同时，标线还应具有施工时干燥迅速、施工方便、安全性能好等性能。在夜间，标线应具有良好反光效果，对行驶车辆的诱导有重要作用。3、除减速标线外，般热熔型涂料的冷膜厚度为1.80.2mm.5.2技术要求1、标线材料的质量要求道路标线涂料采用环保反光热熔涂料涂划，标线涂料应符合道路交通标志和标线第3部分：道路交通标线(GB5768.3-2009)、路面标线涂料(JTT2802004)的有关规定。2、标线质量要求标线现场施工质量应符合公路工
9、程质量检验评定标准(JTGF80/1-2004)的要求。a.路面标线喷涂前，应仔细清洁路面，保证表面干燥、无起灰现象。b.路面标线的颜色、形状和设置位置应符合道路交通标志和标线第3督分：道路交通标线(GB5768.3-2009)的规范和设计要求。c.标线施工污染路面应及时清理。d.标线线形应流畅，与道路线形相协调，曲线圆滑，不允许出现折线。e.反光标线玻璃珠应撒布均匀，附着牢固，反光均匀。f.标线表面不应出现网状裂健，起泡现象。3、玻璃珠的级配及技术指标：a.反光热熔型路面标线涂料在固态状态下，涂料中含18%23%玻璃珠。b.面撒玻璃珠用量为030.4kgm2.施工时涂布涂层后立即将玻璃珠撒布
10、在其表面，分布均匀。玻璃珠应符合JT/T466路面标线用玻璃珠的有关规定。c.玻璃珠密度(在23C2C的二甲苯中)2.42.6gcm；外观无色透明球状，扩大1050倍观察时，熔融团、片状、尖状物、有气泡等瑕疵不应超过总量的20%：玻璃珠的折射率(2OtC浸渍法)21.5。4、涂料的品质必须符合如下技术指标规定：a.密度(gcm3)：1.82.3ob.软化点(Q)：90-120.：.c.涂膜外观：涂膜冷凝后应无皱纹、斑点、起泡、脱落及表面无发粘现象，涂膜的颜色和外6.3标志设计必须遵循GB57682OO9道路交通标志和标线的指导精神，采纳国内外最新科研成果和成功经验，采取“路名为主，地名为辅”的
11、原则，在信息分级的基础上，严格按照信息选取原则，科学合理地选择指路信息，建立完整的信息发布体系。1、指路标志指路标志的设计是建立在信息分级的基础上的，对分级信息按照通用的信息选取原则进行选择，并建立了完整的信息发布体系。2、限速标志根据中华人民共和国道路交通安全法要求和本道路实际交通运行中的交通组成调查数据，参考实际车速调查，东侧路选取30kmh作为基本限速值。3、其他标志的设置本路段的警告、禁令和指示标志的设置根据国标和设计车速合理选取前置距离进行设置。6.4技术要求1、材料 .标志立柱和横梁凡钢管外径152mm以下(含152mm)的立柱和横梁，采用普通碳素结构钢(A3)焊接钢管，应符合GB
12、/T700-20064碳素结构钢的要求：凡钢管外径在152mm以上的立柱和横梁，采用一般常用热轧无缝钢管，并符合相关标准的规定。标志立柱柱帽和横梁帽采用普通碳素结构钢板，板厚3mm。 .标志板、滑动槽钢采用LF2铝合金板材，并符合相关国标在尺寸偏差方面的规定。 .高强螺栓高强连接螺栓和高强地脚螺栓(包括相应的螺母、垫圈)，应采用40B或45号钢，并符合GB1231-2006的规定。,水泥混凝土基础材料混凝土强度应符合现行公路钢筋混凝土及预应力混凝土桥涵设计规范(JTGD62-2004)的有关规定。 .钢筋采用热轧结构等级圆钢筋，并符合现行公路钢筋混凝土及预应力混凝土桥涵设计规范(JTGD62-
13、2004)的有关规定。 .定向反光标志膜采用IV类定向反光膜，其回归反射光度值(用小值)，反光膜颜色的角点座标和标志色泽耐用期应满足交通部道路交通标志板及支撑件，GB/T23827-2009的要求。2、制作路，抵达目的地或实现过境口的，不允许发生错向行驶、错误选择出口。2、交通标志的结构外形、版面设计要求以美学为指导，做到庄重、大方、美观。3、标志设置,以GB5768-2009道路交通标志和标线为基础，针对本道路交通实际运行特点，吸取国内外在城市快速干线上采用的各类交通标志的实用经验，一方面，做到各类标志形式的规范一致，标志内容的系统协调；另一方面，注重标志间距的均衡分配，在立交密集或隧道路段
14、适当减少标志设置层次，避免标志林立、信息过载。能够科学合理地发挥交通管理功能。 .道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，均应按道路交通标志和标线(GB5768-29)执行。 .道路交通标志的文字应书写规范、正确、工整。根据需要，可用汉字和其他文字。当标志上采用中英两种文字时，地名用汉语拼音，专用名词用英语。 .道路交通标志的边框外缘，应有衬底色。衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，指路标志蓝色。 .交通标志应设在车辆行进正面方向最容易看见的地方。可根据具体情况设置在道路右侧，或车行道上方。同地点需要设晋两种以上标志时，可以安装在一根标志柱上，但最多
