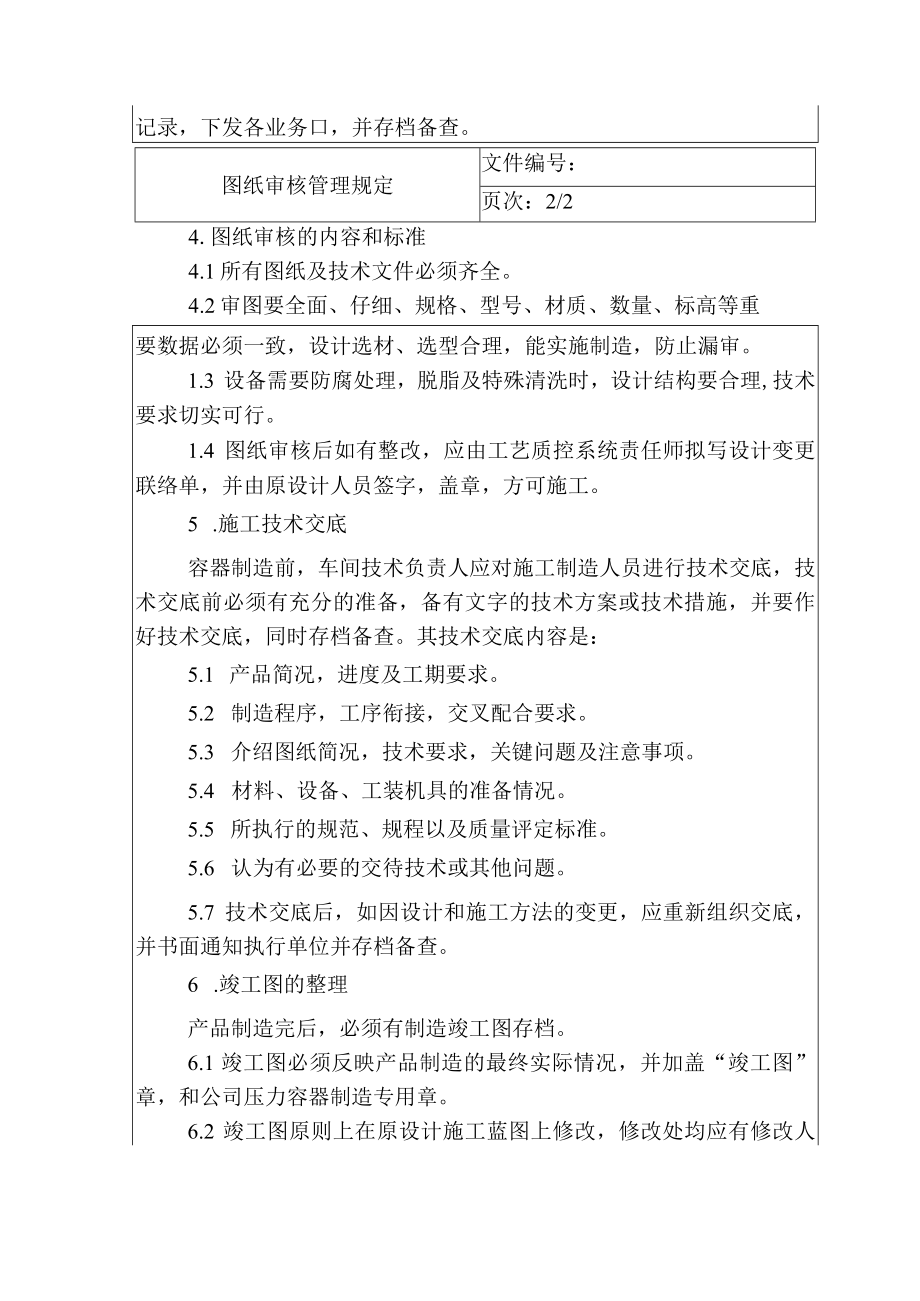

图纸审核管理规定.docx_第1页
第1页 / 共3页

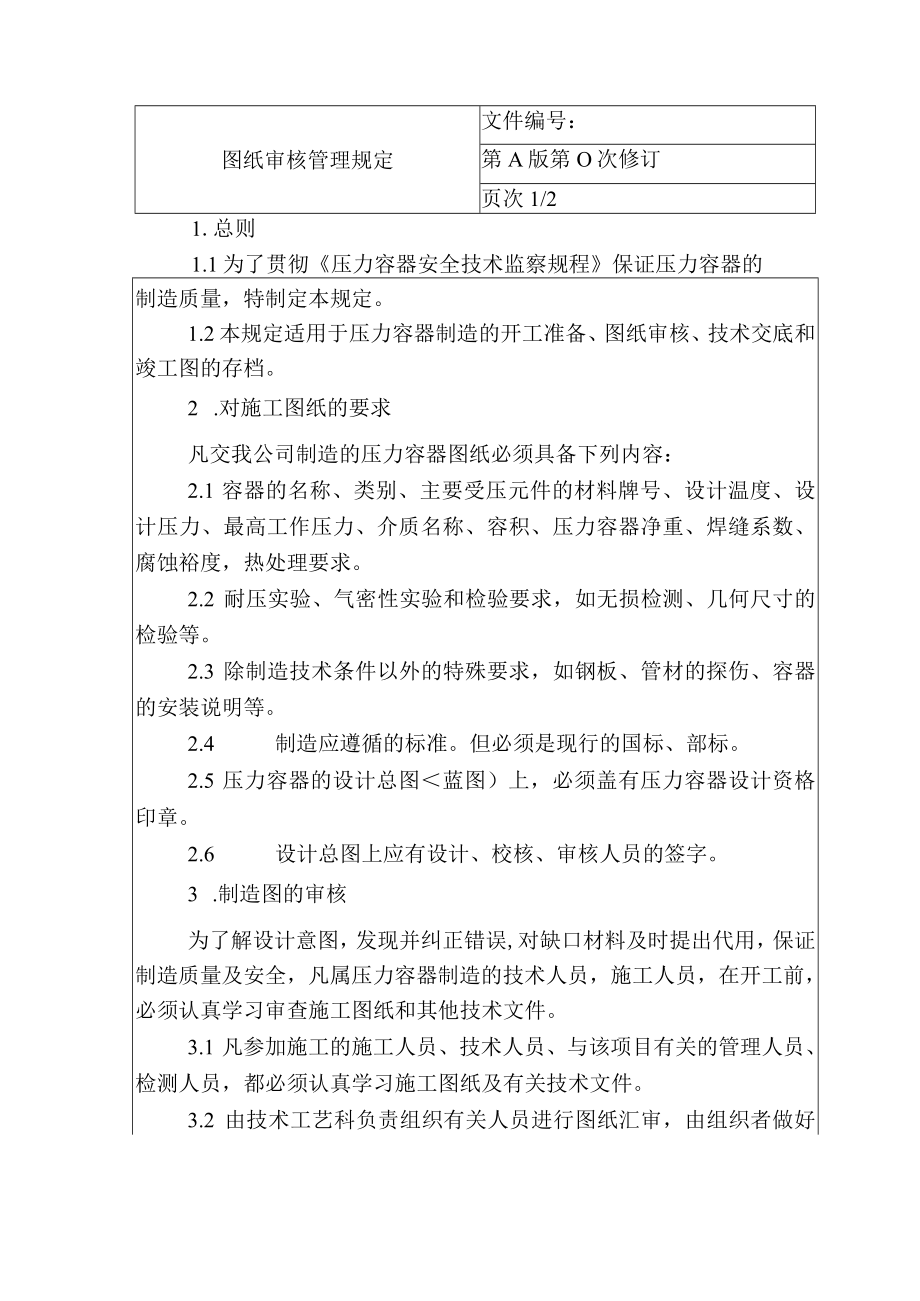

图纸审核管理规定.docx_第2页
第2页 / 共3页

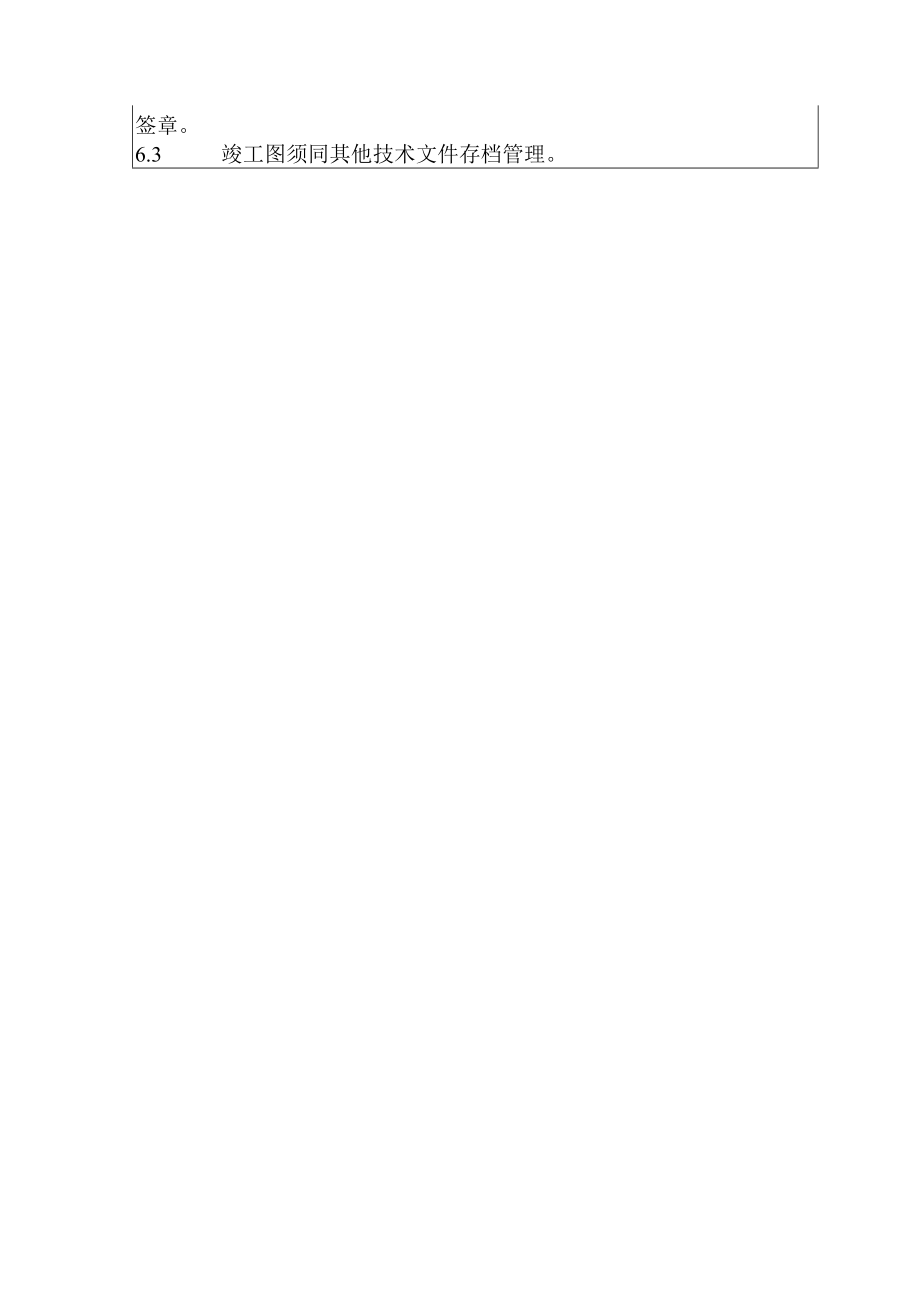

图纸审核管理规定.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《图纸审核管理规定.docx》由会员分享,可在线阅读,更多相关《图纸审核管理规定.docx(3页珍藏版)》请在第壹文秘上搜索。

1、图纸审核管理规定文件编号:第A版第O次修订页次1/21.总则1.1为了贯彻压力容器安全技术监察规程保证压力容器的制造质量,特制定本规定。1.2本规定适用于压力容器制造的开工准备、图纸审核、技术交底和竣工图的存档。2 .对施工图纸的要求凡交我公司制造的压力容器图纸必须具备下列内容:2.1 容器的名称、类别、主要受压元件的材料牌号、设计温度、设计压力、最高工作压力、介质名称、容积、压力容器净重、焊缝系数、腐蚀裕度,热处理要求。2.2 耐压实验、气密性实验和检验要求,如无损检测、几何尺寸的检验等。2.3 除制造技术条件以外的特殊要求,如钢板、管材的探伤、容器的安装说明等。2.4 制造应遵循的标准。但

2、必须是现行的国标、部标。2.5 压力容器的设计总图蓝图)上,必须盖有压力容器设计资格印章。2.6 设计总图上应有设计、校核、审核人员的签字。3 .制造图的审核为了解设计意图,发现并纠正错误,对缺口材料及时提出代用,保证制造质量及安全,凡属压力容器制造的技术人员,施工人员,在开工前,必须认真学习审查施工图纸和其他技术文件。3.1 凡参加施工的施工人员、技术人员、与该项目有关的管理人员、检测人员,都必须认真学习施工图纸及有关技术文件。3.2 由技术工艺科负责组织有关人员进行图纸汇审,由组织者做好记录,下发各业务口,并存档备查。图纸审核管理规定文件编号:页次:2/24.图纸审核的内容和标准4.1所有

3、图纸及技术文件必须齐全。4.2审图要全面、仔细、规格、型号、材质、数量、标高等重要数据必须一致,设计选材、选型合理,能实施制造,防止漏审。1.3 设备需要防腐处理,脱脂及特殊清洗时,设计结构要合理,技术要求切实可行。1.4 图纸审核后如有整改,应由工艺质控系统责任师拟写设计变更联络单,并由原设计人员签字,盖章,方可施工。5 .施工技术交底容器制造前,车间技术负责人应对施工制造人员进行技术交底,技术交底前必须有充分的准备,备有文字的技术方案或技术措施,并要作好技术交底,同时存档备查。其技术交底内容是:5.1 产品简况,进度及工期要求。5.2 制造程序,工序衔接,交叉配合要求。5.3 介绍图纸简况,技术要求,关键问题及注意事项。5.4 材料、设备、工装机具的准备情况。5.5 所执行的规范、规程以及质量评定标准。5.6 认为有必要的交待技术或其他问题。5.7 技术交底后,如因设计和施工方法的变更,应重新组织交底,并书面通知执行单位并存档备查。6 .竣工图的整理产品制造完后,必须有制造竣工图存档。6.1 竣工图必须反映产品制造的最终实际情况,并加盖“竣工图”章,和公司压力容器制造专用章。6.2 竣工图原则上在原设计施工蓝图上修改,修改处均应有修改人签章。6.3 竣工图须同其他技术文件存档管理。
