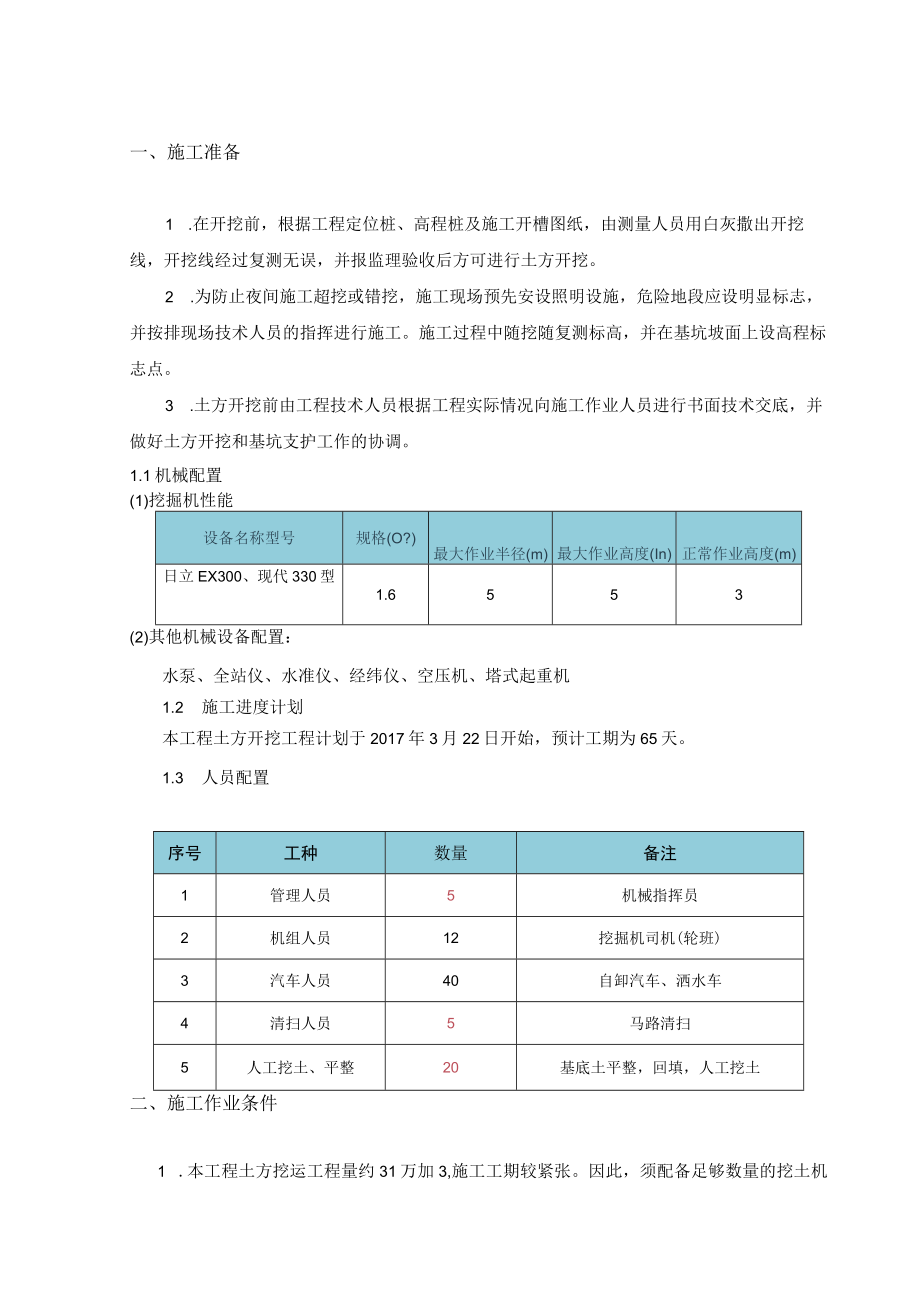

1、一、施工准备1 .在开挖前，根据工程定位桩、高程桩及施工开槽图纸，由测量人员用白灰撒出开挖线，开挖线经过复测无误，并报监理验收后方可进行土方开挖。2 .为防止夜间施工超挖或错挖，施工现场预先安设照明设施，危险地段应设明显标志，并按排现场技术人员的指挥进行施工。施工过程中随挖随复测标高，并在基坑坡面上设高程标志点。3 .土方开挖前由工程技术人员根据工程实际情况向施工作业人员进行书面技术交底，并做好土方开挖和基坑支护工作的协调。1.1机械配置(1)挖掘机性能设备名称型号规格(O?)最大作业半径(m)最大作业高度(In)正常作业高度(m)日立EX300、现代330型1.6553(2)其他机械设备配置

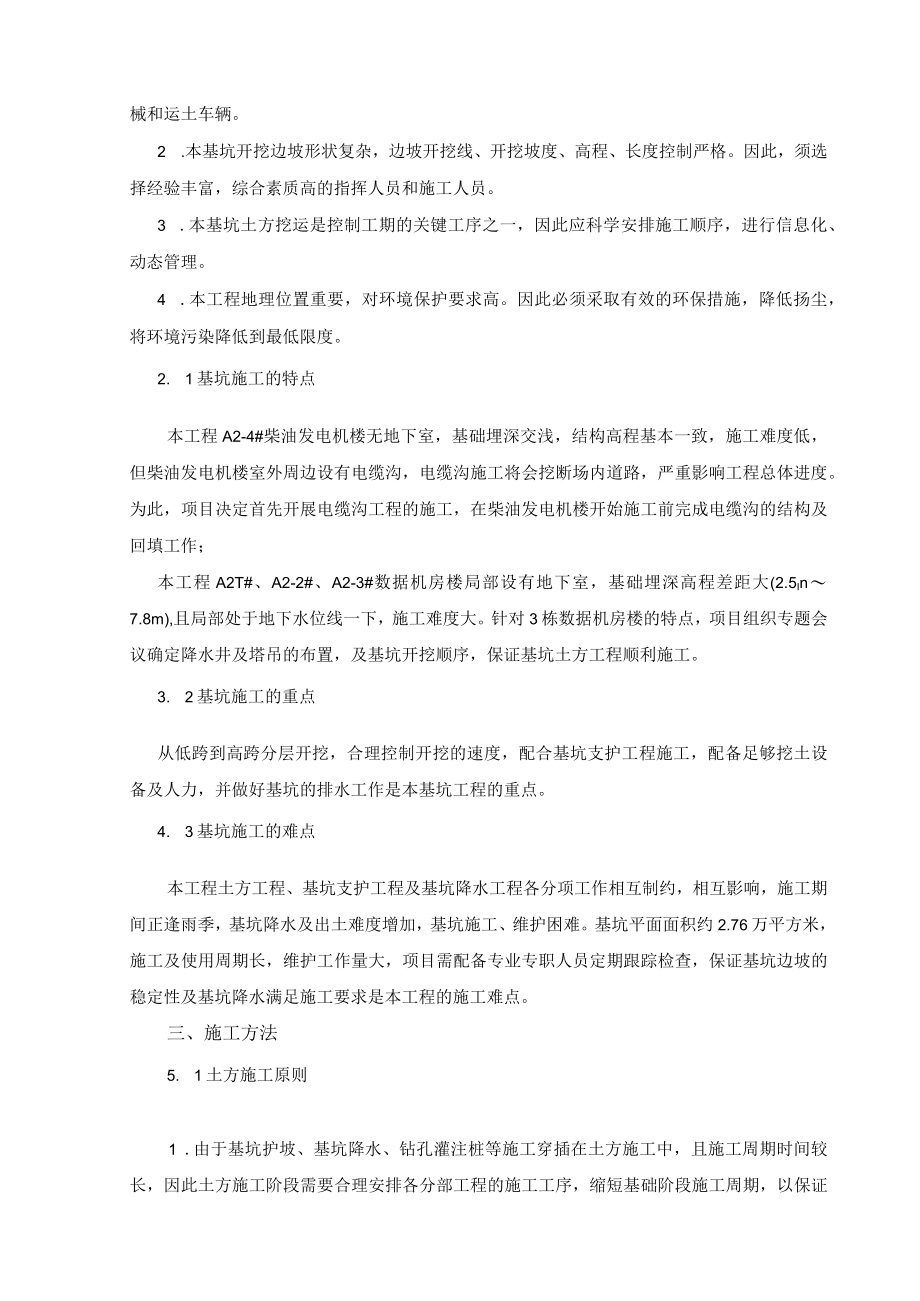

2、：水泵、全站仪、水准仪、经纬仪、空压机、塔式起重机1.2 施工进度计划本工程土方开挖工程计划于2017年3月22日开始，预计工期为65天。1.3 人员配置序号工种数量备注1管理人员5机械指挥员2机组人员12挖掘机司机(轮班)3汽车人员40自卸汽车、洒水车4清扫人员5马路清扫5人工挖土、平整20基底土平整，回填，人工挖土二、施工作业条件1 .本工程土方挖运工程量约31万加3,施工工期较紧张。因此，须配备足够数量的挖土机械和运土车辆。2 .本基坑开挖边坡形状复杂，边坡开挖线、开挖坡度、高程、长度控制严格。因此，须选择经验丰富，综合素质高的指挥人员和施工人员。3 .本基坑土方挖运是控制工期的关键工序
3、之一，因此应科学安排施工顺序，进行信息化、动态管理。4 .本工程地理位置重要，对环境保护要求高。因此必须采取有效的环保措施，降低扬尘，将环境污染降低到最低限度。2. 1基坑施工的特点本工程A2-4#柴油发电机楼无地下室，基础埋深交浅，结构高程基本一致，施工难度低，但柴油发电机楼室外周边设有电缆沟，电缆沟施工将会挖断场内道路，严重影响工程总体进度。为此，项目决定首先开展电缆沟工程的施工，在柴油发电机楼开始施工前完成电缆沟的结构及回填工作；本工程A2T#、A2-2#、A2-3#数据机房楼局部设有地下室，基础埋深高程差距大(2.5In7.8m),且局部处于地下水位线一下，施工难度大。针对3栋数据机房
4、楼的特点，项目组织专题会议确定降水井及塔吊的布置，及基坑开挖顺序，保证基坑土方工程顺利施工。3. 2基坑施工的重点从低跨到高跨分层开挖，合理控制开挖的速度，配合基坑支护工程施工，配备足够挖土设备及人力，并做好基坑的排水工作是本基坑工程的重点。4. 3基坑施工的难点本工程土方工程、基坑支护工程及基坑降水工程各分项工作相互制约，相互影响，施工期间正逢雨季，基坑降水及出土难度增加，基坑施工、维护困难。基坑平面面积约2.76万平方米，施工及使用周期长，维护工作量大，项目需配备专业专职人员定期跟踪检查，保证基坑边坡的稳定性及基坑降水满足施工要求是本工程的施工难点。三、施工方法5. 1土方施工原则1 .由

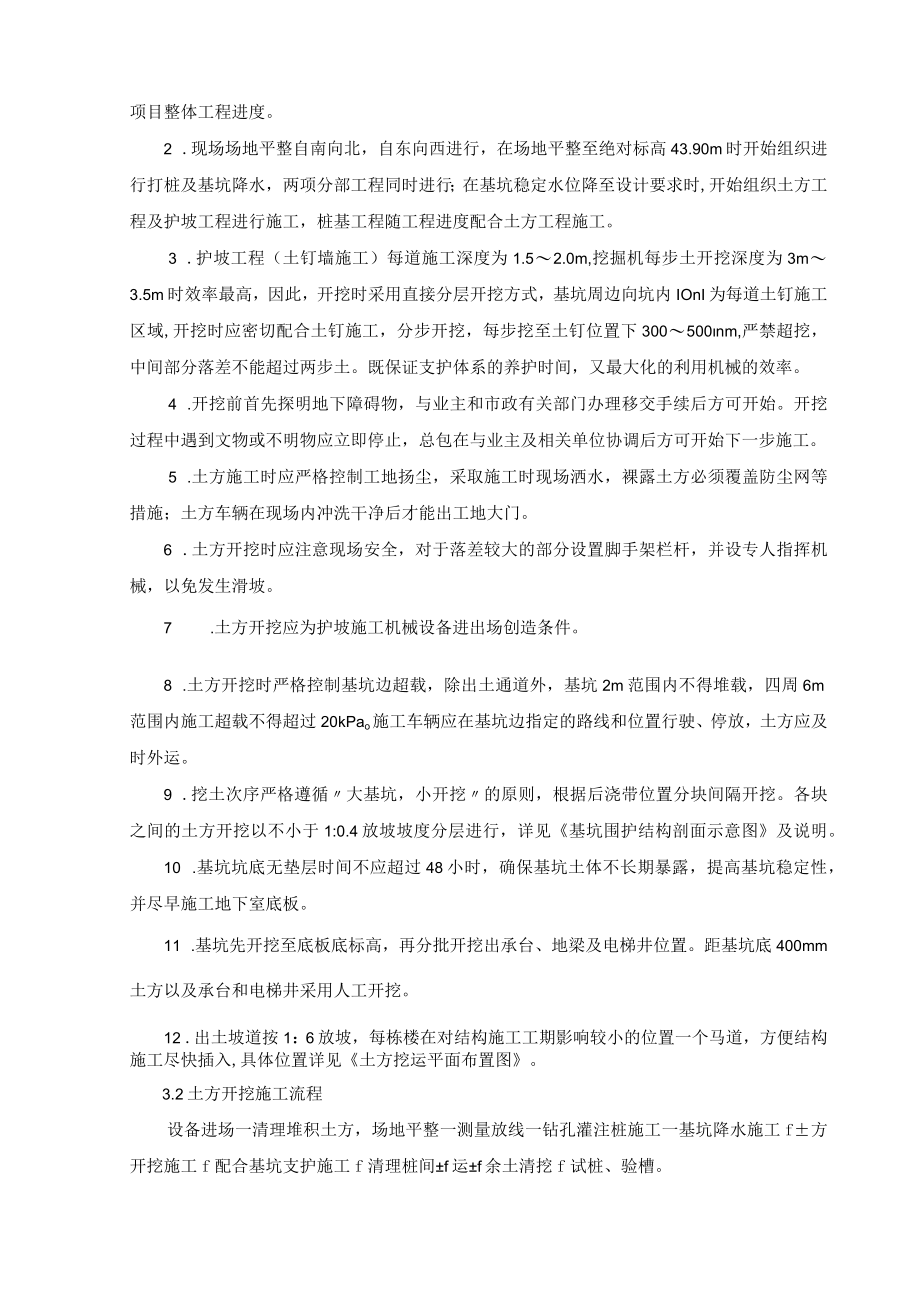

5、于基坑护坡、基坑降水、钻孔灌注桩等施工穿插在土方施工中，且施工周期时间较长，因此土方施工阶段需要合理安排各分部工程的施工工序，缩短基础阶段施工周期，以保证项目整体工程进度。2 .现场场地平整自南向北，自东向西进行，在场地平整至绝对标高43.90m时开始组织进行打桩及基坑降水，两项分部工程同时进行；在基坑稳定水位降至设计要求时,开始组织土方工程及护坡工程进行施工，桩基工程随工程进度配合土方工程施工。3 .护坡工程（土钉墙施工）每道施工深度为1.52.0m,挖掘机每步土开挖深度为3m3.5m时效率最高，因此，开挖时采用直接分层开挖方式，基坑周边向坑内IOnI为每道土钉施工区域,开挖时应密切配合土钉
6、施工，分步开挖，每步挖至土钉位置下300500nm,严禁超挖，中间部分落差不能超过两步土。既保证支护体系的养护时间，又最大化的利用机械的效率。4 .开挖前首先探明地下障碍物，与业主和市政有关部门办理移交手续后方可开始。开挖过程中遇到文物或不明物应立即停止，总包在与业主及相关单位协调后方可开始下一步施工。5 .土方施工时应严格控制工地扬尘，采取施工时现场洒水，裸露土方必须覆盖防尘网等措施；土方车辆在现场内冲洗干净后才能出工地大门。6 .土方开挖时应注意现场安全，对于落差较大的部分设置脚手架栏杆，并设专人指挥机械，以免发生滑坡。7 .土方开挖应为护坡施工机械设备进出场创造条件。8 .土方开挖时严格
7、控制基坑边超载，除出土通道外，基坑2m范围内不得堆载，四周6m范围内施工超载不得超过20kPao施工车辆应在基坑边指定的路线和位置行驶、停放，土方应及时外运。9 .挖土次序严格遵循大基坑，小开挖的原则，根据后浇带位置分块间隔开挖。各块之间的土方开挖以不小于1:0.4放坡坡度分层进行，详见基坑围护结构剖面示意图及说明。10 .基坑坑底无垫层时间不应超过48小时，确保基坑土体不长期暴露，提高基坑稳定性，并尽早施工地下室底板。11 .基坑先开挖至底板底标高，再分批开挖出承台、地梁及电梯井位置。距基坑底400mm土方以及承台和电梯井采用人工开挖。12 .出土坡道按1：6放坡，每栋楼在对结构施工工期影响
8、较小的位置一个马道，方便结构施工尽快插入,具体位置详见土方挖运平面布置图。3.2土方开挖施工流程设备进场一清理堆积土方，场地平整一测量放线一钻孔灌注桩施工一基坑降水施工f方开挖施工f配合基坑支护施工f清理桩间f运f余土清挖f试桩、验槽。3.3土方开挖施工方法1 .清理堆积土方，场地平整本工程施工现场存有杂填土约18万Hf,进场后需组织清运设备进行倒运，为现场测量、基坑工程、降排水工程及现场临时设施施工等提供场地。2 .测量放线本工程现场测量工程委托给具有相应施工资质的北京中安经纬工程技术有限公司进行测量，在现场具备施工条件后第三方测单位进场对各楼座进行基坑定位，现场临建设施及道路定位施工。测量
9、定位选用全站仪，工程测量基准点用混凝土浇筑固定，并安装防护标志，防止重车辗压和重物碰撞而产生的移位，基准点安设在视线范围内的不产生变形物上，测设点加以混凝土保护。3 .4基坑降水施工本工程A2-1#、A2-2#、A2-3#数据机房楼结构基础施工局部位于地下水水位以下，需进行基坑降水后才能展开施工工作，基坑开挖时坑顶沿四周设地面200mm高挡水墙，在坑内采用盲沟、集水井方式排水，基坑底排水沟四周设置。A2-4#柴油发电机楼基础埋深交浅，个别独立基础在地下水位以下，拟采用局部开挖方式，开挖时，随时注意基坑内情况，发现有水时立即组织排水。降水施工根据基坑降水专项施工方案进行。2.本工程A2-1#楼、
10、A2-2#楼室内地坪0.000相当于绝对标高44.750m；A2-3#楼室内地坪士0.000相当于绝对标高44.900m；A2-4#楼室内地坪士0.000相当于绝对标高45.050m,基坑四周道路为各楼绝对标高-0.85m,基坑开挖自然地坪标高为-0.85m。雨水调蓄池0.000相当于绝对标高44.75Onb基坑开挖自然地坪标高为-0.85m。电缆沟士0.000相当于绝对标高44.75Onb基坑开挖自然地坪标高为-0.85m。A2-1#、A2-2#、A2-3#数据机房楼土方开挖基底高为-2.50m-7.70m,开挖深度1.65m6.85m,电梯井开挖深度为-7.2001-8.05M,开挖深度-
11、6.3501-7.2Onb开挖深度在2m以内的采用局部开挖,开挖深度超过2m的部位采用大面积机械开挖及人工修土至地下室底基底标高,井、坑底标高；雨水调蓄池土方开挖基底高为-6.80m,开挖深度为-5.95m；基坑采用机械开挖及人工修土至地下室底基底标高；A2-4#柴油发电机楼土方开挖基底标高为-2.7m-4.2m,开挖深度L85m3.35m,基坑土方采用局部开挖方式；电缆沟土方开挖基底标高为-3.55m-5.75m,开挖深度2.70m4.90m,基坑土方采用机械开挖及人工修土至基底标高；基坑土方开挖遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。(1)、2-l2-2A2-3*数据机房楼土
12、方开挖数据机房楼土方开挖采用大开挖、分层分部进行，总体计划分四层进行挖土。第一层土方开挖，机械开挖至标高-2.85m,开挖深度2.0m,基坑深度2.0m,土方量约为5530(W,基底标高大于-2.85m的部分，预留40Omm厚土方人工清理。安排3台挖掘机,40辆土方运输车辆，日平均出土5500n?。如遇交通管制，采取夜间运土，适当增加运土车辆。计划工期10天。第二层土方开挖，机械开挖至标高-4.25m,开挖深度L40m,基坑深度3.40m,方量约为2210(W,安排3台挖掘机,40辆土方运输车辆，日平均出土400OnII如遇交通管制，采取夜间运土，适当增加运土车辆。计划工期5天。第三层土方开挖
13、，机械开挖至标高-565m,开挖深度1.40基坑深度4.80m,方量约为2060(3,安排3台挖掘机,30辆土方运输车辆，日平均出土4000?,计划工期5天。第四层土方开挖，机械开挖到标高-6.65m,开挖深度LOonb基坑深度5.8Onb剩余30OmIn土方人工清理，清理完成后，基底标高-6.95m,基坑深度6.10m。土方量约为16000m3,安排3台挖掘机,20辆土方运输车辆，日平均出土160(W,计划工期10天。(2)、A2-4*柴油发电机楼土方开挖柴油发电机楼基坑土方施工采用局部开挖方式进行，1:0.8放坡，肥槽宽度50OnInh由北至南逐步推进，一次性挖至基坑底标高以上50mm,剩
14、余50mn厚土方由人工清理至底标高，即浇筑垫层。土方量约为1600(3,安排2台挖掘机,20辆土方运输车辆，日平均出土2000计划工期6天。(3)、雨水调蓄池土方开挖雨水调蓄池土方施工分四层进行，分层方式同数据中心楼，施工过程配合基坑护坡支护施工及钻孔灌注桩施工，基坑土方挖至基坑底标高以上40Onlnb剩余40OnIm厚土方由人工清理至底标高，每个雨水蓄水池土方量约为230Om3。(4)、电梯井土方开挖电梯井基坑土方开挖分段进行，1:1放坡，肥槽宽度IOOOmm,挖土机一次性挖至基坑底标高以上40Omnb边挖边放坡，剩余40Omm厚土方由人工清理至底标高。(5)、土方开挖施工管理为保证土方施工
