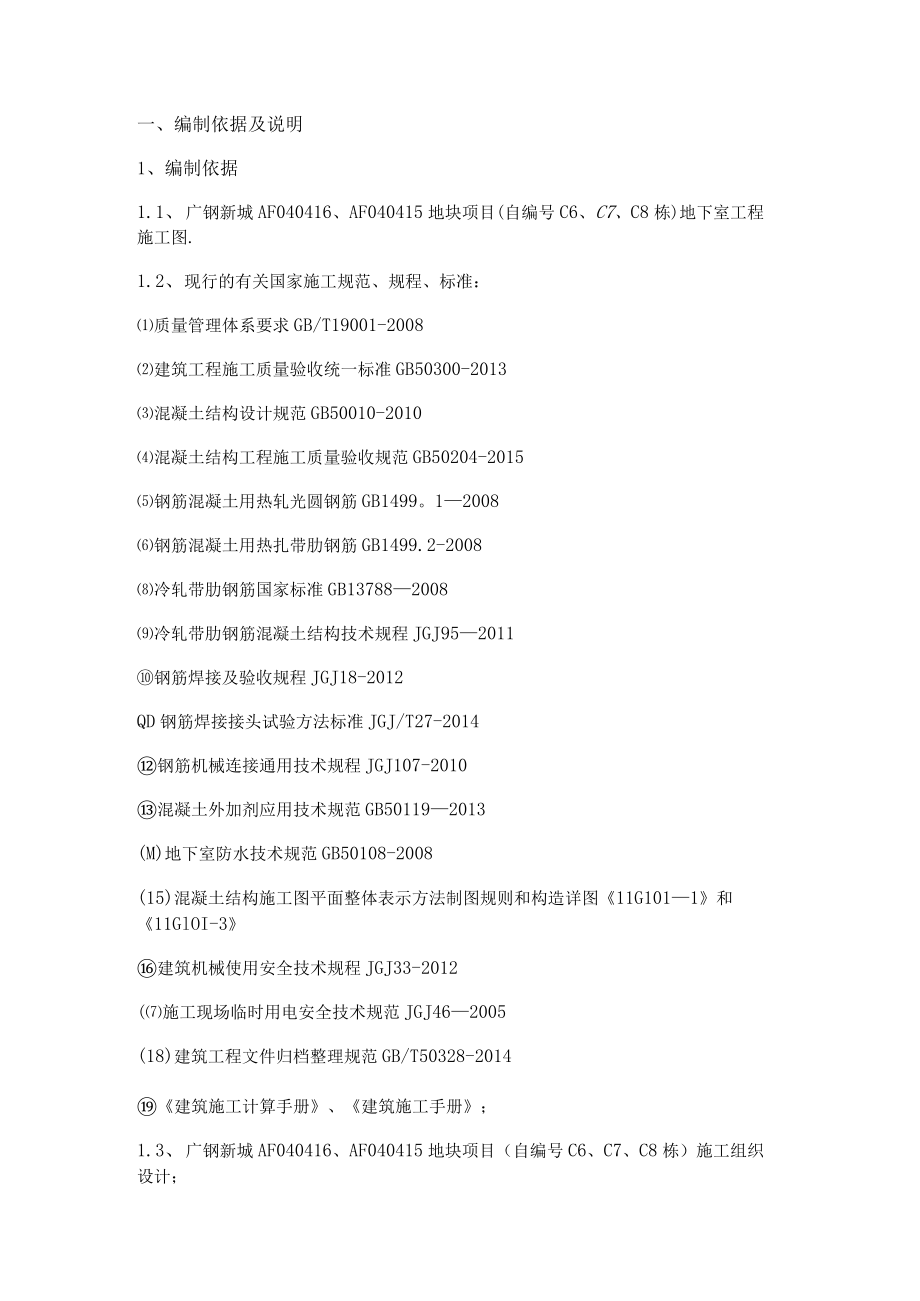

1、一、编制依据及说明1、编制依据1.1、 广钢新城AF040416、AF040415地块项目(自编号C6、C7、C8栋)地下室工程施工图.1.2、 现行的有关国家施工规范、规程、标准：质量管理体系要求GB/T19001-2008建筑工程施工质量验收统一标准GB50300-2013混凝土结构设计规范GB50010-2010混凝土结构工程施工质量验收规范GB50204-2015钢筋混凝土用热轧光圆钢筋GB1499。12008钢筋混凝土用热扎带肋钢筋GB1499.2-2008冷轧带肋钢筋国家标准GB137882008冷轧带肋钢筋混凝土结构技术规程JGJ952011钢筋焊接及验收规程JGJ18-2012
2、QD钢筋焊接接头试验方法标准JGJ/T27-2014钢筋机械连接通用技术规程JGJ107-2010混凝土外加剂应用技术规范GB501192013(M)地下室防水技术规范GB50108-2008(15)混凝土结构施工图平面整体表示方法制图规则和构造详图11G1011和11GlOI-3建筑机械使用安全技术规程JGJ33-2012(施工现场临时用电安全技术规范JGJ462005(18)建筑工程文件归档整理规范GB/T50328-2014建筑施工计算手册、建筑施工手册；1.3、 广钢新城AF040416、AF040415地块项目（自编号C6、C7、C8栋）施工组织设计；1.4、 广东中城建设集团有限公

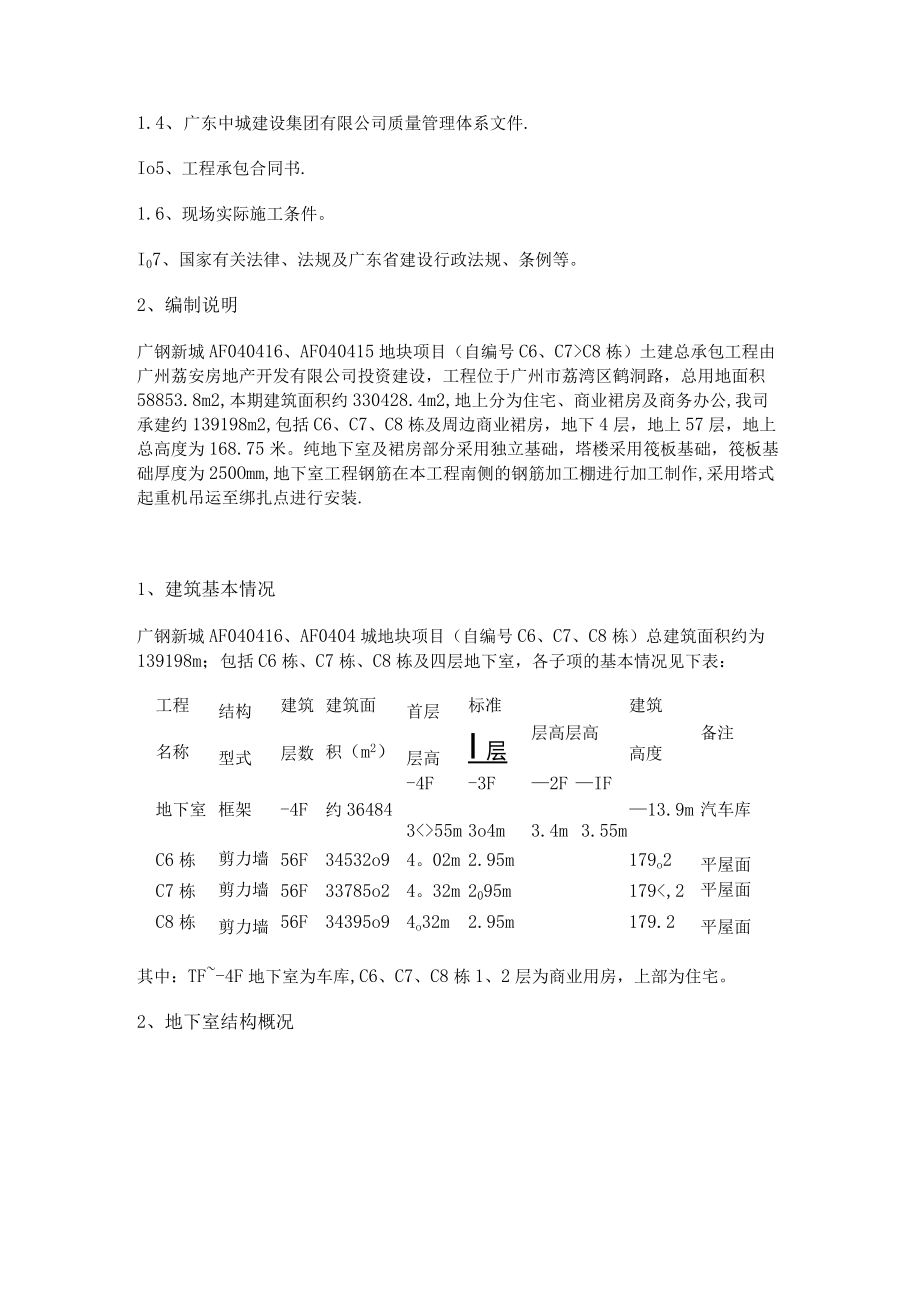

3、司质量管理体系文件.Io5、工程承包合同书.1.6、现场实际施工条件。I07、国家有关法律、法规及广东省建设行政法规、条例等。2、编制说明广钢新城AF040416、AF040415地块项目（自编号C6、C7C8栋）土建总承包工程由广州荔安房地产开发有限公司投资建设，工程位于广州市荔湾区鹤洞路，总用地面积58853.8m2,本期建筑面积约330428.4m2,地上分为住宅、商业裙房及商务办公,我司承建约139198m2,包括C6、C7、C8栋及周边商业裙房，地下4层，地上57层，地上总高度为168.75米。纯地下室及裙房部分采用独立基础，塔楼采用筏板基础，筏板基础厚度为250Omm,地下室工程钢

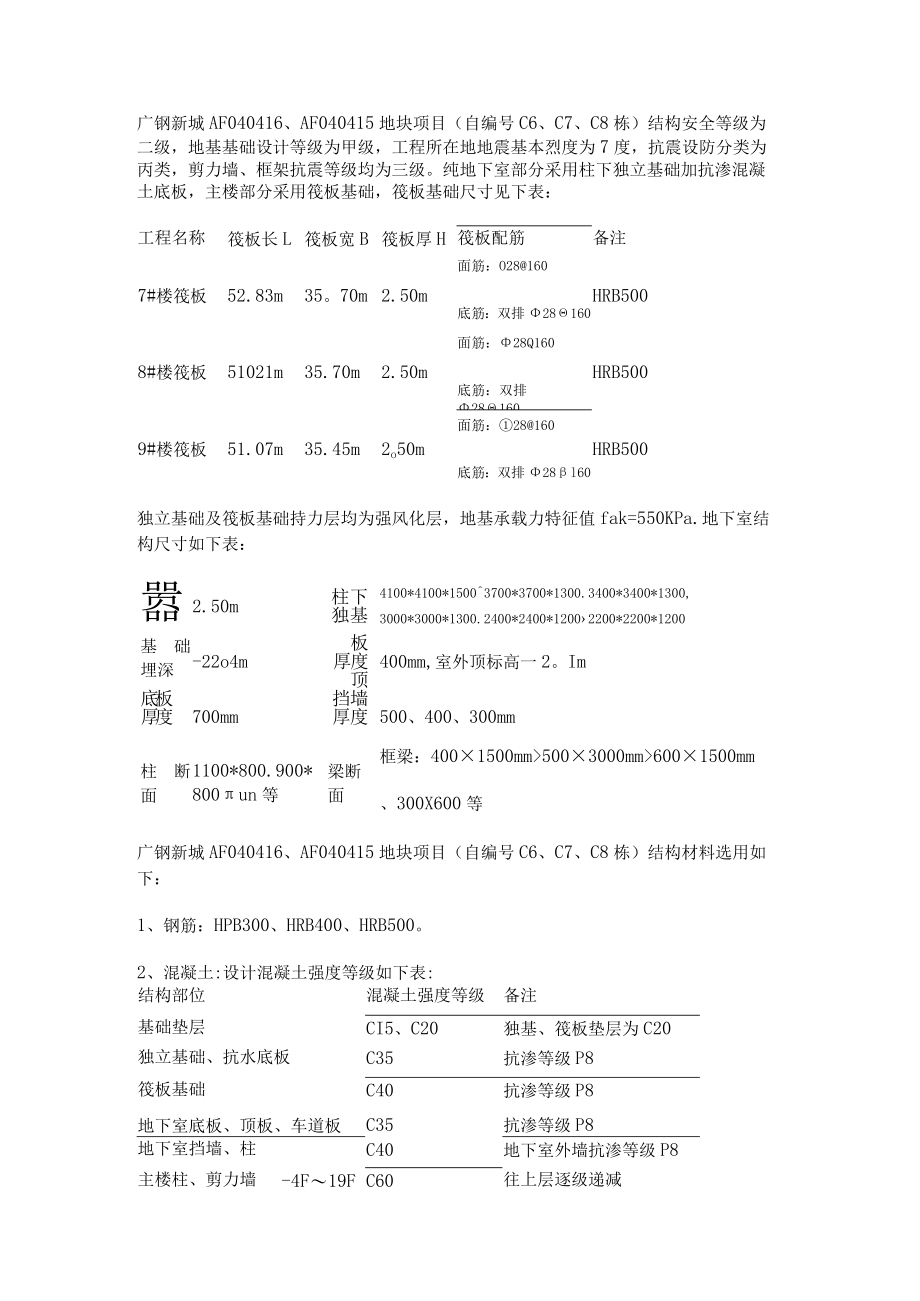

4、筋在本工程南侧的钢筋加工棚进行加工制作,采用塔式起重机吊运至绑扎点进行安装.1、建筑基本情况广钢新城AF040416、AF0404城地块项目（自编号C6、C7、C8栋）总建筑面积约为139198m；包括C6栋、C7栋、C8栋及四层地下室，各子项的基本情况见下表：工程名称结构型式建筑层数建筑面积（m2）首层层高标准I层jI层高层高建筑高度备注地下室框架-4F约36484-4F355m-3F3o4m2F3.4mIF3.55m13.9m汽车库C6栋剪力墙56F34532o94。02m2.95m179o2平屋面C7栋剪力墙56F33785o24。32m2095m1795003000mm6001500m
5、m、300X600等广钢新城AF040416、AF040415地块项目（自编号C6、C7、C8栋）结构材料选用如下：1、钢筋：HPB300、HRB400、HRB500。2、混凝土:设计混凝土强度等级如下表:结构部位混凝土强度等级备注基础垫层CI5、C20独基、筏板垫层为C20独立基础、抗水底板C35抗渗等级P8筏板基础C40抗渗等级P8地下室底板、顶板、车道板C35抗渗等级P8地下室挡墙、柱C40地下室外墙抗渗等级P8主楼柱、剪力墙-4F19FC60往上层逐级递减3、钢筋连接：楼板、地下室地下室底板中受力钢筋中25采用套筒连接；次梁纵向受力钢筋：25可采用绑扎搭接，25采用套筒连接；框架梁纵向
6、受力钢筋：绑扎搭接，当中25采用套筒连接；框架柱纵向受力钢筋：绑扎搭接，当中25采用套筒连接。三、钢筋工程施工安排1、钢筋工程作业安排本工程钢筋加工在施工现场进行，现场设置两个钢筋加工区。1、钢筋加工棚设置在南侧道路边；钢筋加工棚旁边分别设置钢筋原材堆场和钢筋半成品堆场。2、钢筋加工棚内配置钢筋切断机4台,钢筋弯曲机2台,箍筋弯曲机2台,钢筋调直机2台、螺纹套丝机2台。3、钢筋半成品的垂直运输采用塔式起重机进行，用塔机吊运至绑扎点。4、钢筋加工时的接长：对小于22的螺纹钢筋均采用绑扎搭接进行接长.5、钢筋安装时的接长：筏板受力钢筋:采用窄间隙焊进行接长；地下室底板、楼板受力钢筋:采用绑扎搭接进
7、行接长；柱、墙等竖向构件大于等于620的螺纹钢筋采用机械套筒进行接长；梁纵向受力钢筋：22的采用绑扎搭接接长，但框架梁钢筋220采用机械连接进行接长。2、钢筋工程的工期安排2。1、地下室结构施工工期安排按设计图纸中标明的后浇带将地下室划分为四个区进行流水施工,地下室结构预计于2016年5月10日至2016年7月10日施工，总工期为60无筏板及基础、地下室底板施工20天，地下室每层结构施工10天.2.2、钢筋绑扎时间安排筏板及基础、地下室底板：钢筋绑扎时间安排为17天；地下室每层结构柱钢筋接长、绑扎安排2天，每层梁及板底钢筋绑扎安排4天时间，板面钢筋绑扎2天时间。四、施工准备1、技术准备广钢新城
8、AF040416、AF040415地块项目（自编号C6、C7C8栋）地下室工程混凝土工程的技术准备包括熟悉图纸及技术资料、进行技术交底等。钢筋工程作业对施工图纸的熟悉程度要求较高，要求作业班组必须掌握本工程的结构类型、柱梁板的布置情况、钢筋的选用及结构施工图纸总说明所要求的关于钢筋制作、焊接、搭接、锚固以及钢筋保护层厚度等要求，同时要求作业班组了解每层框架构件内所配钢筋的规格、数量、间距、位置等要求.本工程的技术交底如下表：技术交底、安全交底一览表序号交底内容完成编制时间责任部门1钢筋加工制作钢筋进场前一周技术负责人与钢筋工长2钢筋焊接钢筋进场前一周钢筋工长3钢筋安装绑扎工程部位到达前二周技术
9、负责人钢筋工长4钢筋检验与试验钢筋进场前一周技术员与钢筋工长201、钢筋制作准备根据施工总平面布置图的要求塔设钢筋加工棚，按施工组织设计的要求将钢筋原材及半成品堆场进行硬化,并将原材堆场上砌筑堆放钢筋原材的地垄墙。按施工安排在钢筋加工棚内安装钢筋加工机械,并接通临时供电线路。钢筋加工机械安装好后按有关操作规程进行调试。合格后方可进行钢筋加工.钢筋安装前对模板及其支架进行检查。应确保尺寸正确，强度、刚度、稳定性均满足要求。2.2、钢筋原材料准备所有用于本工程的钢筋必须具有钢材合格证，并按规定抽样送检,经复验合格后方可使用，特别应注意按规范复核其屈服强度与抗拉强度之比是否符合要求。每捆（盘）钢筋均
10、应有标牌。钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净,可结合冷拉工艺除锈.因该地下室工程一4F抗震等级为四级,故一4F无需选用抗震钢筋，-3F,1F抗震等级依次为三级、二级、一级，钢筋原材为甲供材，故我司在钢筋材料申报单中应注明钢筋等级、规格及是否为抗震钢筋。现场加工、制作、搬运钢筋时须认清钢筋是否为抗震钢筋,钢筋上标明“E”即为抗震钢筋,不带“E即为非抗震钢筋,须严格区分。进场的每批钢筋用完后，钢筋工长、试验人员必须在试验报告合格证明书上注明该批钢筋所用楼层标高的部位，以便今后对结构进行分析,确保工程质量。钢筋堆放场地采用200厚C20混凝土硬化，在钢筋在储运堆放时，按级别品种
11、分规格整齐堆放于IOomin高1500木材上，钢筋原材必须按品种、规格挂牌，并及时标明检验、试验状态。五、钢筋工程的制作安装1钢筋加工制作该工程所有钢筋均在施工现场制作，现场设立与本工程规模相适应的钢筋加工棚，加工成半成品后利用塔吊就位至绑扎地点进行绑扎.本工程根据现场情况在建筑物南侧设钢筋加工棚，并设立原材料及成品钢筋堆场，各种构件的钢筋在施工前均由工程技术人员按图纸要求作出下料表，经技术负责人审核后下发到工地，方可进行下料，各种成品钢筋必须严格做到按规格堆放整齐，并挂牌标识，且堆放于指定的堆场.施工中如需要钢筋代换时,必须先充分了解设计意图和代换材料性能，严格遵守现行钢筋混凝土设计规范的各
12、种规定,并不得以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代换，须征得设计单位同意，并有书面通知时方可代换。1.1、钢筋制作流程Io2、调直除锈钢筋调直，可用调直机械或人工调直.经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5%。对于盘圆钢筋，采用调直机进行调直，同时也达到除锈的目的,对于粗钢筋，采用电动钢丝刷除锈。I03、钢筋切断钢筋切断应根据钢筋号、直径、长度和数量,长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。用机械式钢筋切断机,确保钢筋的断面垂直钢筋轴线，无马蹄形或翘曲现象，以便于连接。Io4、弯曲成型此步骤是下料的重点,先划弯曲点位置线，再用机械成型，下料中应细致耐心，达到以下质量要求：钢筋加工的形状、尺寸必须符合设计要求。所用的钢筋表面应洁净、无损伤、无局部曲折。无油渍、漆污和铁锈等。调直钢筋时，采用I级钢筋的冷拉率不宜大于4%,II级钢筋的冷拉率不宜大于l%0I级钢筋末端作180弯钩，其弯曲直径不应小于钢筋直径的2。5倍，平直部分长度不宜小于钢筋直径的3倍。I、H级钢筋末端作90或135弯曲时，
