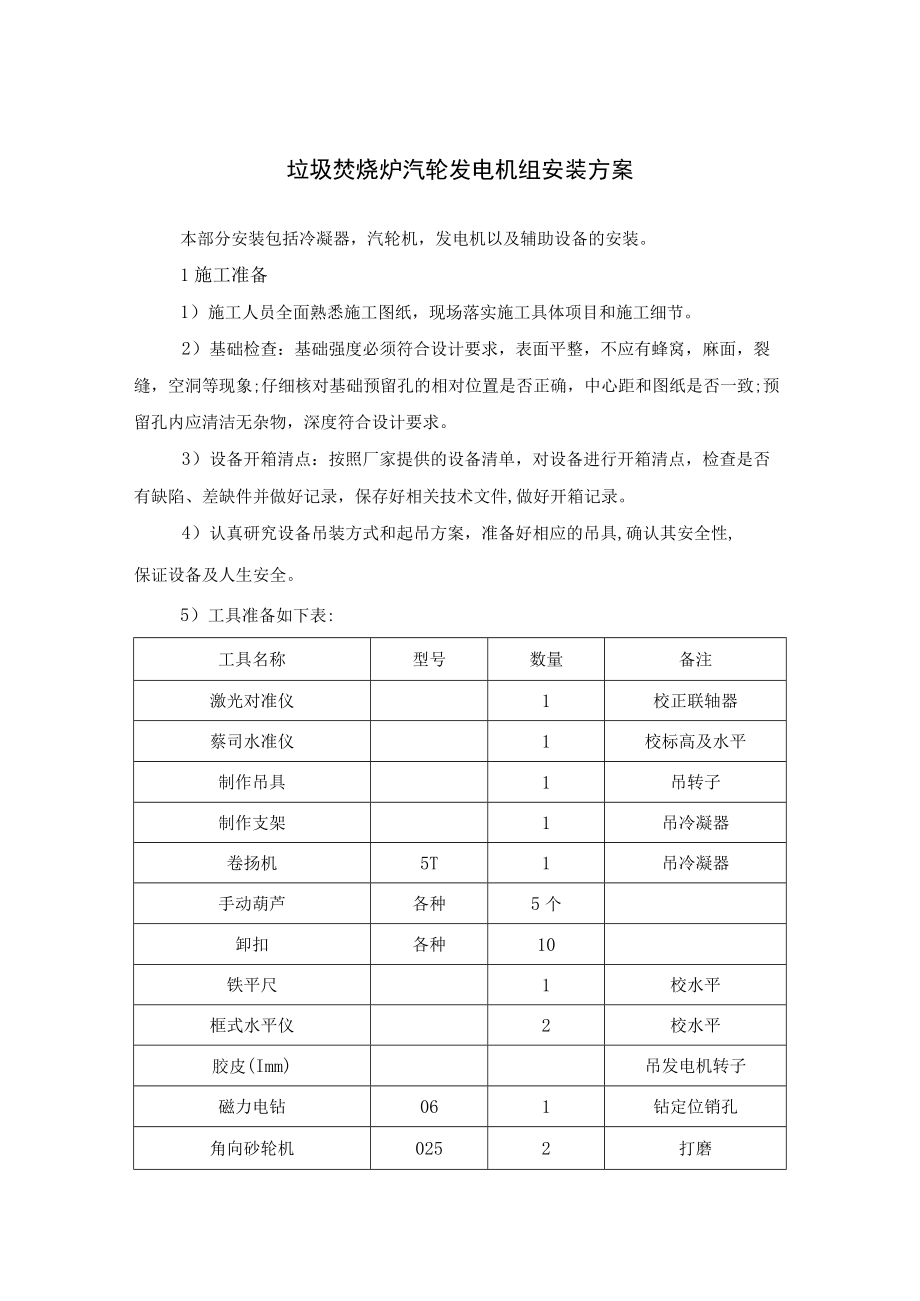

垃圾焚烧炉汽轮发电机组安装方案.docx_第1页
第1页 / 共6页

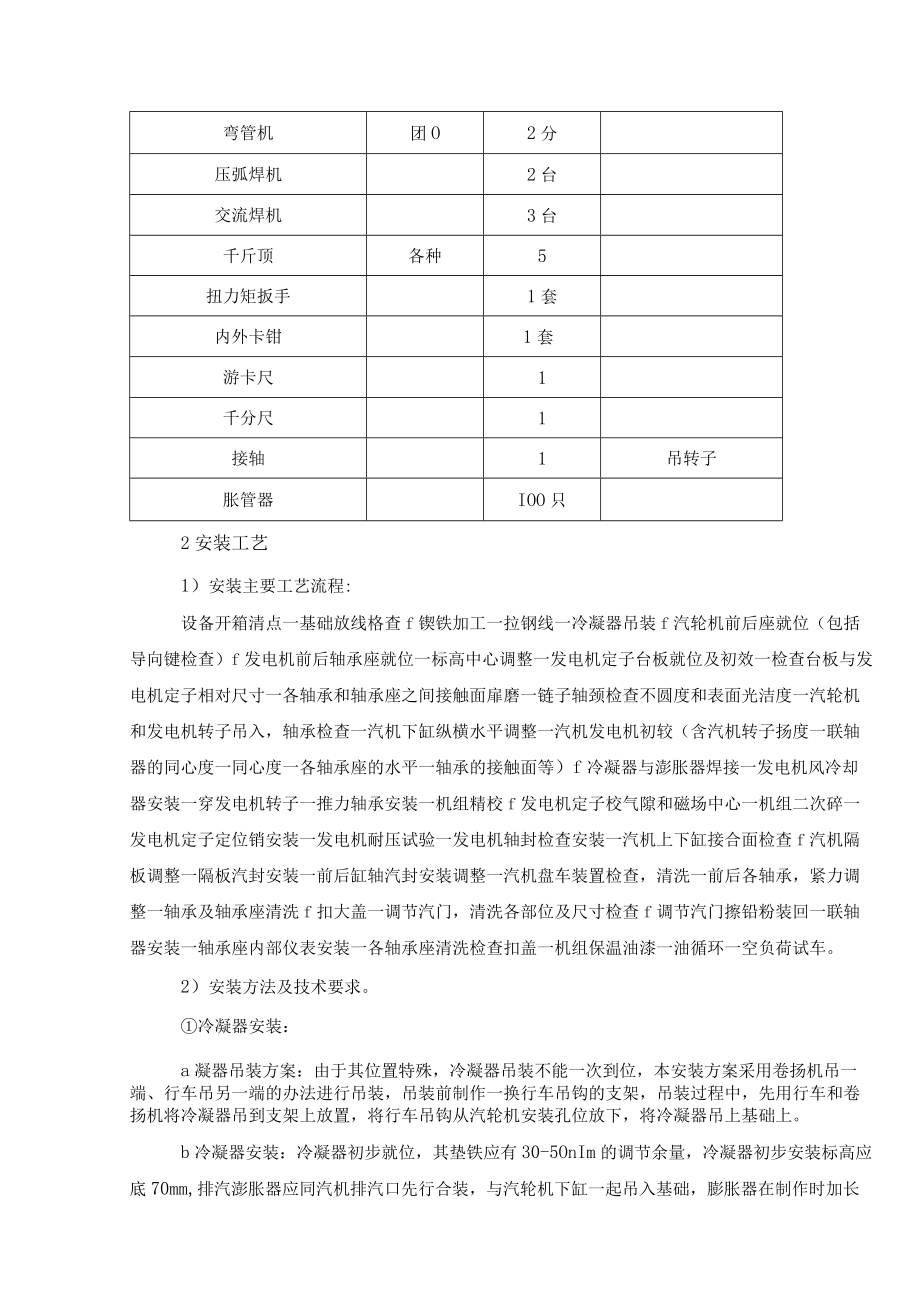

垃圾焚烧炉汽轮发电机组安装方案.docx_第2页
第2页 / 共6页

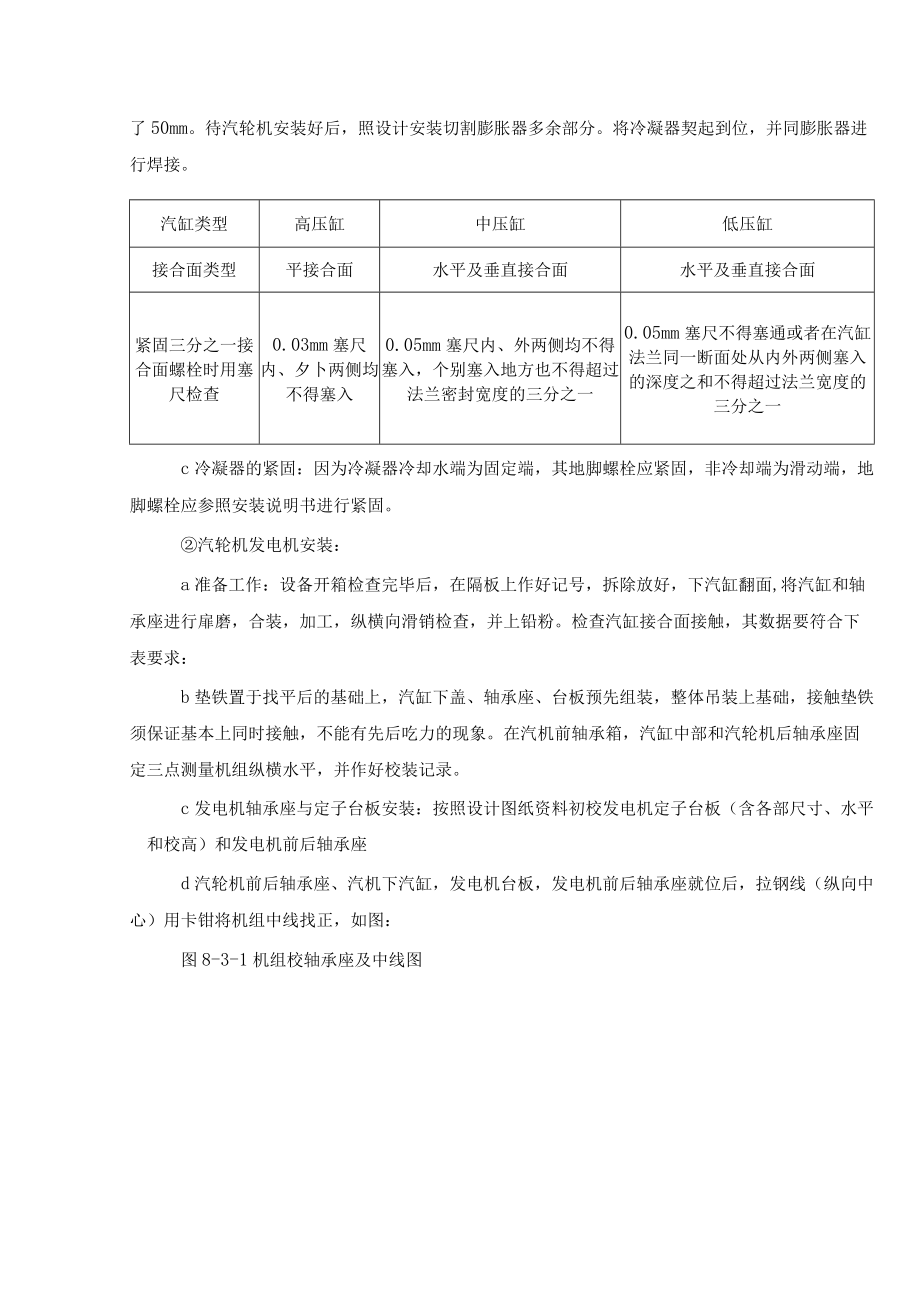

垃圾焚烧炉汽轮发电机组安装方案.docx_第3页
第3页 / 共6页
垃圾焚烧炉汽轮发电机组安装方案.docx_第4页
第4页 / 共6页
垃圾焚烧炉汽轮发电机组安装方案.docx_第5页
第5页 / 共6页
垃圾焚烧炉汽轮发电机组安装方案.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《垃圾焚烧炉汽轮发电机组安装方案.docx》由会员分享,可在线阅读,更多相关《垃圾焚烧炉汽轮发电机组安装方案.docx(6页珍藏版)》请在第壹文秘上搜索。

1、垃圾焚烧炉汽轮发电机组安装方案本部分安装包括冷凝器,汽轮机,发电机以及辅助设备的安装。1施工准备1)施工人员全面熟悉施工图纸,现场落实施工具体项目和施工细节。2)基础检查:基础强度必须符合设计要求,表面平整,不应有蜂窝,麻面,裂缝,空洞等现象;仔细核对基础预留孔的相对位置是否正确,中心距和图纸是否一致;预留孔内应清洁无杂物,深度符合设计要求。3)设备开箱清点:按照厂家提供的设备清单,对设备进行开箱清点,检查是否有缺陷、差缺件并做好记录,保存好相关技术文件,做好开箱记录。4)认真研究设备吊装方式和起吊方案,准备好相应的吊具,确认其安全性,保证设备及人生安全。5)工具准备如下表:工具名称型号数量备

2、注激光对准仪1校正联轴器蔡司水准仪1校标高及水平制作吊具1吊转子制作支架1吊冷凝器卷扬机5T1吊冷凝器手动葫芦各种5个卸扣各种10铁平尺1校水平框式水平仪2校水平胶皮(Imm)吊发电机转子磁力电钻061钻定位销孔角向砂轮机0252打磨弯管机团O2分压弧焊机2台交流焊机3台千斤顶各种5扭力矩扳手1套内外卡钳1套游卡尺1千分尺1接轴1吊转子胀管器IOO只2安装工艺1)安装主要工艺流程:设备开箱清点一基础放线格查f锲铁加工一拉钢线一冷凝器吊装f汽轮机前后座就位(包括导向键检查)f发电机前后轴承座就位一标高中心调整一发电机定子台板就位及初效一检查台板与发电机定子相对尺寸一各轴承和轴承座之间接触面扉磨一

3、链子轴颈检查不圆度和表面光洁度一汽轮机和发电机转子吊入,轴承检查一汽机下缸纵横水平调整一汽机发电机初较(含汽机转子扬度一联轴器的同心度一同心度一各轴承座的水平一轴承的接触面等)f冷凝器与澎胀器焊接一发电机风冷却器安装一穿发电机转子一推力轴承安装一机组精校f发电机定子校气隙和磁场中心一机组二次碎一发电机定子定位销安装一发电机耐压试验一发电机轴封检查安装一汽机上下缸接合面检查f汽机隔板调整一隔板汽封安装一前后缸轴汽封安装调整一汽机盘车装置检查,清洗一前后各轴承,紧力调整一轴承及轴承座清洗f扣大盖一调节汽门,清洗各部位及尺寸检查f调节汽门擦铅粉装回一联轴器安装一轴承座内部仪表安装一各轴承座清洗检查扣

4、盖一机组保温油漆一油循环一空负荷试车。2)安装方法及技术要求。冷凝器安装:a凝器吊装方案:由于其位置特殊,冷凝器吊装不能一次到位,本安装方案采用卷扬机吊一端、行车吊另一端的办法进行吊装,吊装前制作一换行车吊钩的支架,吊装过程中,先用行车和卷扬机将冷凝器吊到支架上放置,将行车吊钩从汽轮机安装孔位放下,将冷凝器吊上基础上。b冷凝器安装:冷凝器初步就位,其垫铁应有30-5OnIm的调节余量,冷凝器初步安装标高应底70mm,排汽澎胀器应同汽机排汽口先行合装,与汽轮机下缸一起吊入基础,膨胀器在制作时加长了50mm。待汽轮机安装好后,照设计安装切割膨胀器多余部分。将冷凝器契起到位,并同膨胀器进行焊接。汽缸

5、类型高压缸中压缸低压缸接合面类型平接合面水平及垂直接合面水平及垂直接合面紧固三分之一接合面螺栓时用塞尺检查0.03mm塞尺内、夕卜两侧均不得塞入0.05mm塞尺内、外两侧均不得塞入,个别塞入地方也不得超过法兰密封宽度的三分之一0.05mm塞尺不得塞通或者在汽缸法兰同一断面处从内外两侧塞入的深度之和不得超过法兰宽度的三分之一c冷凝器的紧固:因为冷凝器冷却水端为固定端,其地脚螺栓应紧固,非冷却端为滑动端,地脚螺栓应参照安装说明书进行紧固。汽轮机发电机安装:a准备工作:设备开箱检查完毕后,在隔板上作好记号,拆除放好,下汽缸翻面,将汽缸和轴承座进行扉磨,合装,加工,纵横向滑销检查,并上铅粉。检查汽缸接

6、合面接触,其数据要符合下表要求:b垫铁置于找平后的基础上,汽缸下盖、轴承座、台板预先组装,整体吊装上基础,接触垫铁须保证基本上同时接触,不能有先后吃力的现象。在汽机前轴承箱,汽缸中部和汽轮机后轴承座固定三点测量机组纵横水平,并作好校装记录。c发电机轴承座与定子台板安装:按照设计图纸资料初校发电机定子台板(含各部尺寸、水平和校高)和发电机前后轴承座d汽轮机前后轴承座、汽机下汽缸,发电机台板,发电机前后轴承座就位后,拉钢线(纵向中心)用卡钳将机组中线找正,如图:图8-3-1机组校轴承座及中线图w-j:J.4M斗:e机组中分面找平找正,汽缸和轴承座的水平和中心是相互关联的,因此找平找正以及标高的调整

7、等工作应通盘考虑,相互照顾。f轴承和推力轴承的检查和安装:检查轴承的加工质量,打红丹检查轴瓦和转子的接合情况并处理,检查推力轴承瓦片和推力盘的接触情况。g滑销系统的检查与调整:由于汽轮机的膨胀特性,其机体上配有纵销、立销、横销及猫爪销,限制其位移,安装时严格测量检查:滑动面是否光滑,销和销槽的间隙是否合适,间隙是否均匀。h由于汽轮机的热膨胀特性,汽缸和地脚螺栓联接必须参照汽轮机安装技术文件进行。I汽轮机转子安装:轴承和轴承座安装检查完毕之后,即可将转子吊入,检查转子水平扬度。图8-3-2转子吊装示意图:转子扬度曲线0.70-0.75mmnlnnn0.50-055nvn0.70nnn0,48-0

8、.45nnn0.45-0.50nnn而软ZWnrrrr发机g发电机转子:发电机定子就位后,拆除已作上记号的发电机后轴承座,然后安发电机转子,为避免转子和定子内线圈铁蕊碰撞造成设备损伤,因此在定子内下方垫Inim厚的胶皮。吊转子时,钢绳与转子接触处加垫木以免拉伤转子。穿转子采用接轴法:即在联轴器前加一根假轴增加转子长度,以便于行车吊装。转子穿入后,拆除胶皮安好后轴承座。k机组精校:机组精校参照设备厂家技术要求说明书进行。用激光对准仪校正联轴器的同心度和平行度。并确保其偏差值均在O.02m泛围内。1机组二次碎,机组精校、确认后即可进行。m汽机本体内部配件安装:导向环隔板各部尺寸照图检查,以及其同汽机转子间隙尺寸的测量,检查记录,轴颈汽封和隔板汽封安装,并记录安装数据。n盘车装置安装O发电机定子和后轴承座的钻孔较孔以及再次精校。P汽轮发电机的试车工艺流程。
