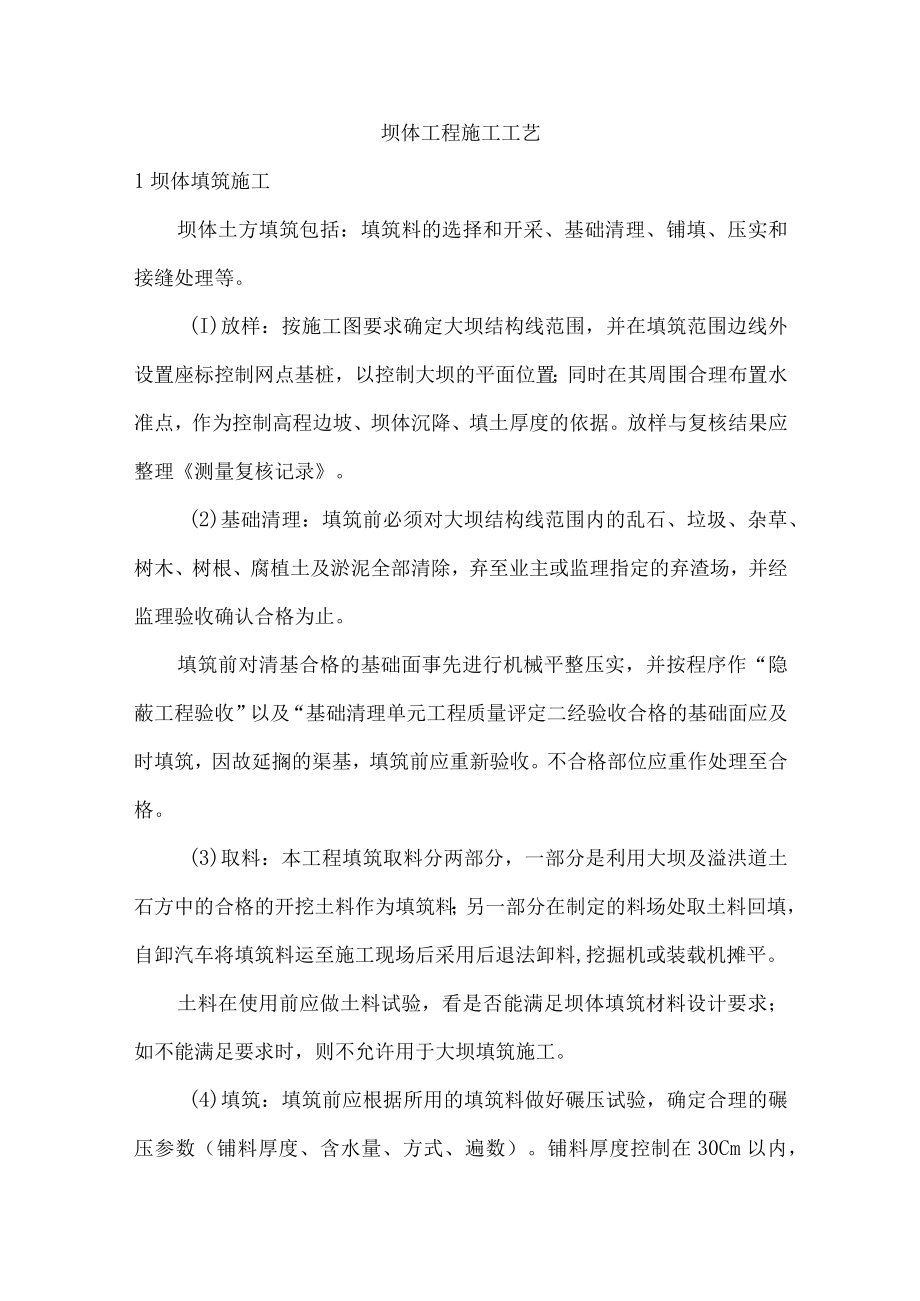

1、坝体工程施工工艺1坝体填筑施工坝体土方填筑包括：填筑料的选择和开采、基础清理、铺填、压实和接缝处理等。(I)放样：按施工图要求确定大坝结构线范围，并在填筑范围边线外设置座标控制网点基桩，以控制大坝的平面位置；同时在其周围合理布置水准点，作为控制高程边坡、坝体沉降、填土厚度的依据。放样与复核结果应整理测量复核记录。(2)基础清理：填筑前必须对大坝结构线范围内的乱石、垃圾、杂草、树木、树根、腐植土及淤泥全部清除，弃至业主或监理指定的弃渣场，并经监理验收确认合格为止。填筑前对清基合格的基础面事先进行机械平整压实，并按程序作“隐蔽工程验收”以及“基础清理单元工程质量评定二经验收合格的基础面应及时填筑，

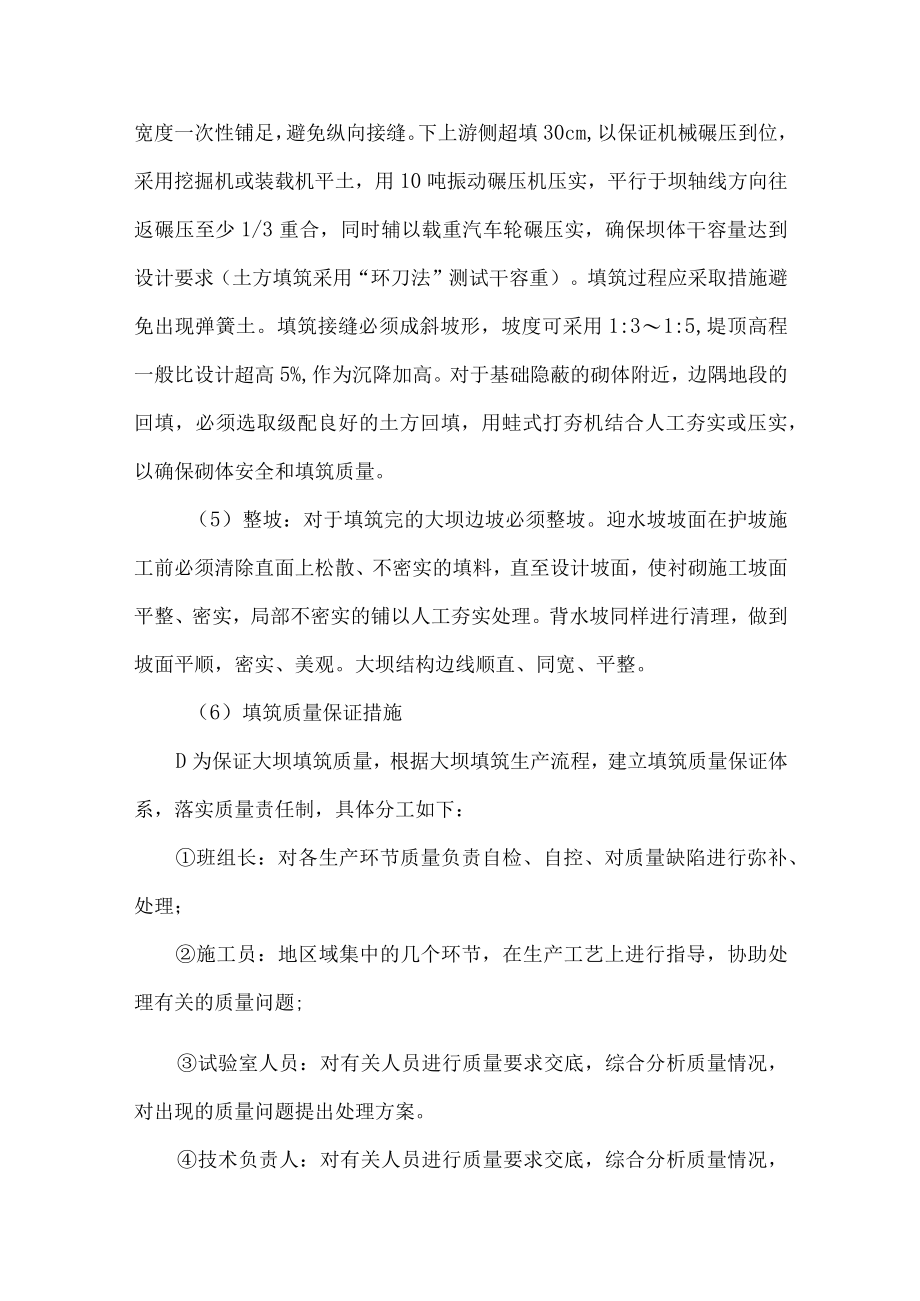

2、因故延搁的渠基，填筑前应重新验收。不合格部位应重作处理至合格。(3)取料：本工程填筑取料分两部分，一部分是利用大坝及溢洪道土石方中的合格的开挖土料作为填筑料；另一部分在制定的料场处取土料回填，自卸汽车将填筑料运至施工现场后采用后退法卸料,挖掘机或装载机摊平。土料在使用前应做土料试验，看是否能满足坝体填筑材料设计要求；如不能满足要求时，则不允许用于大坝填筑施工。(4)填筑：填筑前应根据所用的填筑料做好碾压试验，确定合理的碾压参数（铺料厚度、含水量、方式、遍数）。铺料厚度控制在30Cm以内，宽度一次性铺足，避免纵向接缝。下上游侧超填30cm,以保证机械碾压到位，采用挖掘机或装载机平土，用10吨振动
3、碾压机压实，平行于坝轴线方向往返碾压至少1/3重合，同时辅以载重汽车轮碾压实，确保坝体干容量达到设计要求（土方填筑采用“环刀法”测试干容重）。填筑过程应采取措施避免出现弹簧土。填筑接缝必须成斜坡形，坡度可采用1:31:5,堤顶高程一般比设计超高5%,作为沉降加高。对于基础隐蔽的砌体附近，边隅地段的回填，必须选取级配良好的土方回填，用蛙式打夯机结合人工夯实或压实，以确保砌体安全和填筑质量。（5）整坡：对于填筑完的大坝边坡必须整坡。迎水坡坡面在护坡施工前必须清除直面上松散、不密实的填料，直至设计坡面，使衬砌施工坡面平整、密实，局部不密实的铺以人工夯实处理。背水坡同样进行清理，做到坡面平顺，密实、美

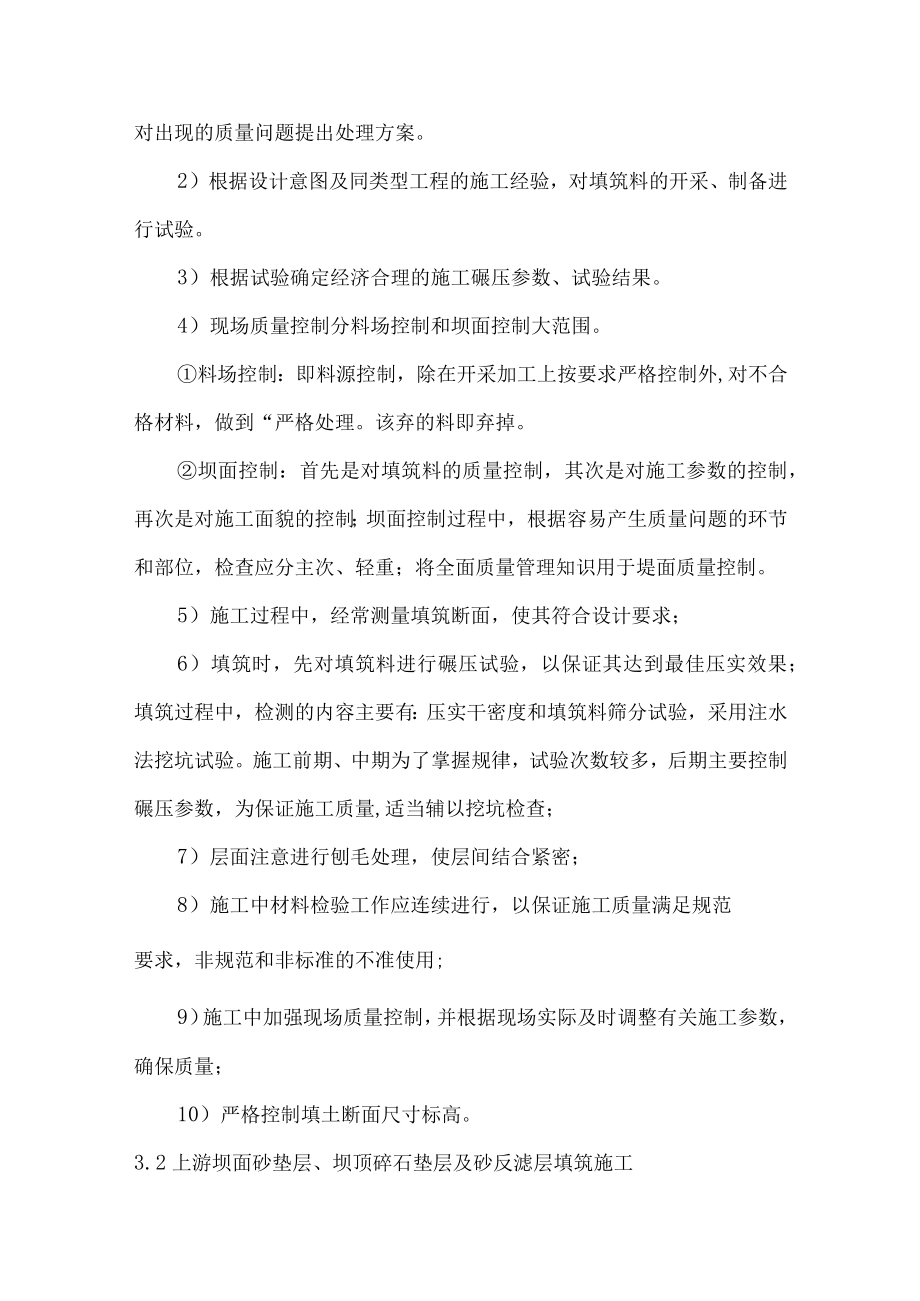

4、观。大坝结构边线顺直、同宽、平整。（6）填筑质量保证措施D为保证大坝填筑质量，根据大坝填筑生产流程，建立填筑质量保证体系，落实质量责任制，具体分工如下：班组长：对各生产环节质量负责自检、自控、对质量缺陷进行弥补、处理；施工员：地区域集中的几个环节，在生产工艺上进行指导，协助处理有关的质量问题;试验室人员：对有关人员进行质量要求交底，综合分析质量情况，对出现的质量问题提出处理方案。技术负责人：对有关人员进行质量要求交底，综合分析质量情况，对出现的质量问题提出处理方案。2）根据设计意图及同类型工程的施工经验，对填筑料的开采、制备进行试验。3）根据试验确定经济合理的施工碾压参数、试验结果。4）现场质
5、量控制分料场控制和坝面控制大范围。料场控制：即料源控制，除在开采加工上按要求严格控制外,对不合格材料，做到“严格处理。该弃的料即弃掉。坝面控制：首先是对填筑料的质量控制，其次是对施工参数的控制，再次是对施工面貌的控制；坝面控制过程中，根据容易产生质量问题的环节和部位，检查应分主次、轻重；将全面质量管理知识用于堤面质量控制。5）施工过程中，经常测量填筑断面，使其符合设计要求；6）填筑时，先对填筑料进行碾压试验，以保证其达到最佳压实效果；填筑过程中，检测的内容主要有：压实干密度和填筑料筛分试验，采用注水法挖坑试验。施工前期、中期为了掌握规律，试验次数较多，后期主要控制碾压参数，为保证施工质量,适当
6、辅以挖坑检查；7）层面注意进行刨毛处理，使层间结合紧密；8）施工中材料检验工作应连续进行，以保证施工质量满足规范要求，非规范和非标准的不准使用;9）施工中加强现场质量控制，并根据现场实际及时调整有关施工参数，确保质量；10）严格控制填土断面尺寸标高。3.2上游坝面砂垫层、坝顶碎石垫层及砂反滤层填筑施工上游坝面砂垫层、坝顶碎石垫层及砂反滤层施工工艺参照坝体土方填筑工艺进行施工。3土工膜施工（1）施工前的要求1）大坝防渗施工是整个工程的核心，因此，防渗施工将严格按照设计要求及施工图纸进行施工，并接受甲方、设计、监理的共同监督。2）工程所用材料必须符合要求。3）土建完成的基层面必须达到设计要求。4）
7、材料施工的机具设备必须达到要求。5）施工人员必须熟练上岗。（2）控制土建基层面铺设场地的要求“四度”1）平整度：2cmm2,平整顺直;2）压实度：95%,经碾压后方可在其上铺设土工膜；3）纵、横坡度：纵、横向坡度宜在2%以上；4）清洁度：垂直深度2.50Cm内不得有树根、瓦砾、石子、碎颗粒等尖棱杂物。（3）铺设施工气候要求:1)气温5-40为宜，考虑到土工膜的热胀冷缩性，根据经验,天冷时，土工膜的铺设应紧一些；天热时应松弛；但要注意，在夏天应避免中午时的高温。2)风力及雨天：风力超过4级或雨天应停止施工；风小时，宜用砂袋压住土工膜，以利施工。(4) 土工膜施工安装D裁剪及运输根据铺设基面丈量的
8、记录，裁剪大捆的土工膜编号记录，按号码运载至铺设现场。土工膜在运输过程中禁止拖拉、硬拽，避免尖锐物刺伤。2) 土工膜铺设施工安装土工膜从顶部向低位延伸，不要拉得太紧，应留有L50%的余幅，以备局部下沉拉伸。相邻两幅的纵向接头不应在一条水平线上，应相互错开Im以上。纵向接头应距离坝脚、弯脚处L50m以上，应设在平面上。边坡铺设时，展膜方向应基本平行于最大坡度线。3) 土工膜铺设质量控制措施：边坡的铺设控制：防渗土工膜在边坡铺设前，先对铺设区域进行检查、丈量，根据丈量的尺寸将仓库内尺寸相匹配的防渗膜运至锚固沟平台，铺设时根据现场实际条件，采取从上往下“推铺”的便利方式。对正、搭齐：土工膜的铺设不论
9、是边坡还是场底，应平整、顺直，避免出现褶皱、波纹，以使两幅土工膜对正、搭齐。搭接宽度按设计要求，一般为左右10cm。压膜的控制：用砂袋及时将对正、搭齐的土工膜压住，以防风吹扯动。锚固沟内的铺设控制：在锚固沟顶部，应按设计要求预留一定量的防渗膜，以备局部下沉拉伸。纵向接缝：上坡段在上，下坡段在下，并且留有足够的搭接长度215Cnb膨润土垫铺设验收合格后的区域进行铺设，人工按一定的方向，进行“推铺”。4)试验性焊接要求：试验性焊接在HDPE土工膜试样上进行，以检验和调节焊接设备。焊接设备和焊接人员只有成功完成试验性焊接后，才能进行下一步的生产性焊接。试验性焊接的频率控制：根据环境温度的变化，每天每
10、台不少于两次，一次在正式作业前，一次在中班。试验性焊接是与生产性焊接相同的表面和环境条件下进行的。(5)生产性焊接要求：D只有通过试验性焊接，才能进行生产性焊接。2)把焊机调整到通过试验性焊接性焊接时的最佳参数，在设计要求的搭接宽度条件下，自动焊接，焊缝“平整、牢固、美观”。3）对于只适用于修补和双缝焊接机不能操作的地方用焊枪进行修补。（6）焊接数据的控制1）不论是生产性焊接还是试验性焊接，必须保持焊接的温度、速度、夹持棍的压力使焊接达到最佳效果。2）每条焊缝应被检验。（7）焊接质量保证控制措施1）焊接边坡时，焊缝长度方向应沿坡度延伸，不能横穿。2）尽量减少边脚和零星膜的焊接。3）在焊接操作时
11、应有一位焊接主管人员进行监督。4) 土工膜表面应清除油脂、水分、灰尘、垃圾和其他杂物。5）如果焊接在晚上操作，应有充足的照明。6）在土工膜搭接处，应去掉皱折，当皱折大小于10厘米时，采用圆形或椭圆补丁，补丁大小应超出切口周边5厘米。7）当环境温度和不利的天气条件严重影响PE土工膜焊接时，应停止作业。4坝体上游侧C15砂预制块施工（1） C15碎预制块预制D预制场地布置C15碎六角预制块场地布置在大坝工程上游侧平地适当位置处。预制场地平整坚实，设置必要的排水设施，保证制作构件不因混凝土浇筑和振捣引起沉陷变形。2）预制块预制预制块预制工艺流程如下：配料f拌合-入模f振捣f脱模f码垛养护。配料：采用
12、人工装翻斗车上料，每一班开始作业前，对计量设备进行重点校核，并严格按照工地试验室提供的施工配合比通知单配料,砂石料外购后用自卸汽车运至施工现场。拌合：采用布置在预制场适当位置处的0.4m3滚筒拌和机拌和，最短搅拌时间不得低于2min,混凝土搅拌完毕后，检查坍落度是否符合要求。入模：混凝土入模前，对特制定型塑料模具进行清理，模具内壁采用气动喷枪喷涂脱模剂，脱模剂喷涂要均匀适量。模具放置在震动平台后要及时用人工向模具加入混凝土，入模混凝土不能过多或过少,过多时多余混凝土会洒落在震动平台上，震动时将模具损坏同时影响厚度的均匀性，过少导致预制块厚度达不到设计要求。振捣：采用设在搅拌机附近的震动平台震动
13、密实，振动时观察混凝土无下沉，无明显气泡溢出，且震动时间不得小于90s后方可停止震动。震动时观察入模混凝土量，并人工微量调整，确保预制块厚度符合要求。脱模：震动完成的预制块连同模具采用人工搬运至小型运输车，运至预制场空地处摆放整齐，48小时后人工脱模，脱模时要轻搬轻放，避免损坏预制块和模具。码垛养护：脱模后的预制块人工就近码垛，码垛高度控制在1.5m以内，码垛要整齐平整，以防止预制块挤压破坏，缺棱掉角。码垛后采用洒水养护，并采用草苫或土工模覆盖，保持湿润，养护时间不小于7天。(2)预制块砌筑1)修坡时应严格控制坡比，坡面平整度应达到规范要求，为使碎预制块砌筑的坡面平整度达到规定要求，坡面修整采
14、用人工拉线修整，坡面土料不足部分人工填筑并洒水夯实，使之达到验收条件，随后进行砂垫层铺筑，砂垫层厚度以设计图为准，人工挑运至坡面，自下而上铺平并压实。2)土工膜的铺设土工膜进场后，对其各项指标分析，分析结果符合设计要求方准使用，否则清退出场。土工膜的铺设搭接宽度必须大于40cm,铺设长度要有一定富余量，保证土工膜铺设后不影响护坡的断面尺寸，最后将铺设后的土工膜用U型钉固定，防止预制块砌筑过程中土工膜滑动变形。3)预制性砌筑混凝土预制块铺设重点是控制好两条线和一个面，两条线是坡顶线和底脚线，一个面是铺砌面。保证上述两条线的顺畅和护砌面的平整，对整个护坡外观质量的评价至关重要。预制碎块砌筑必须从下
