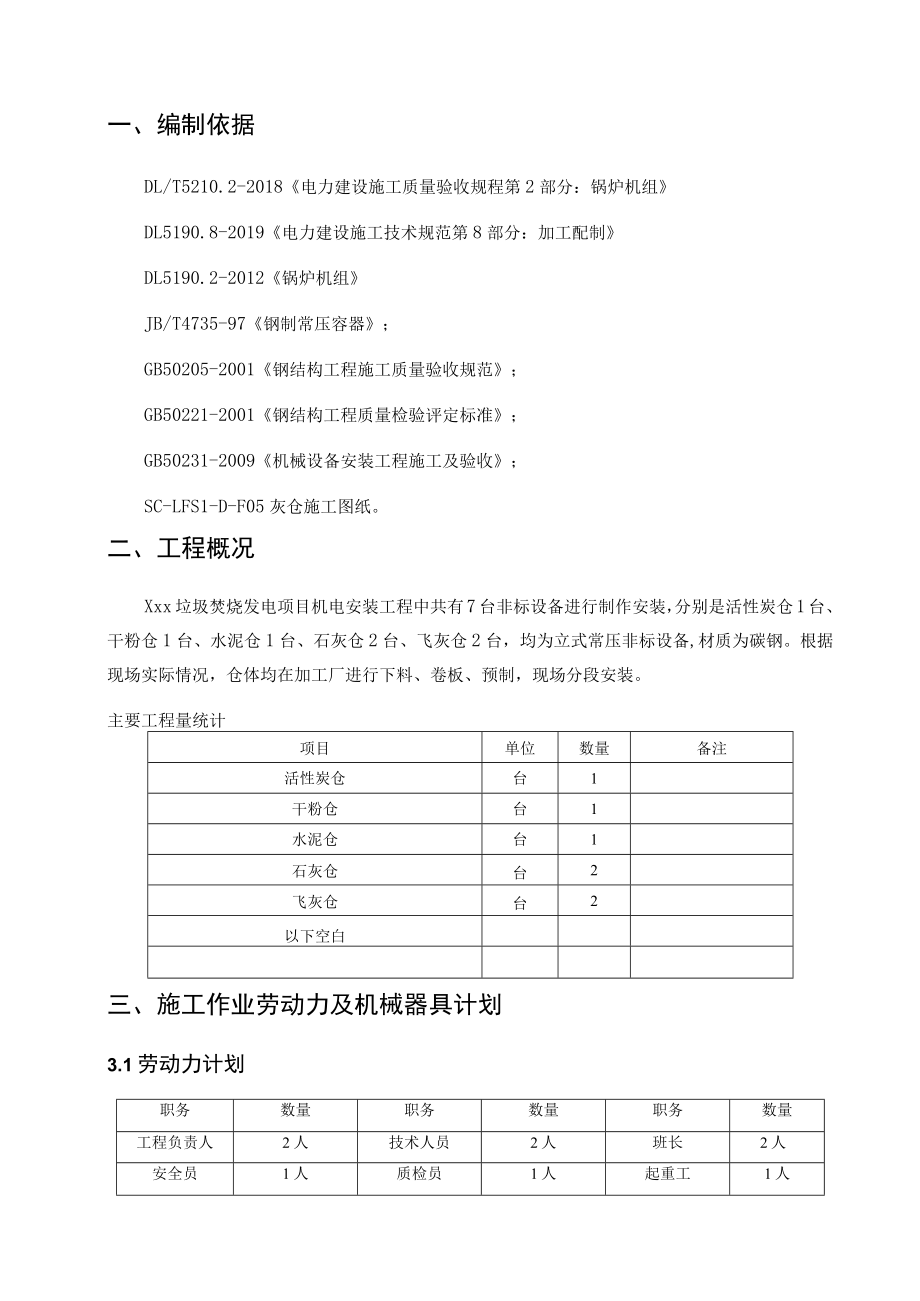

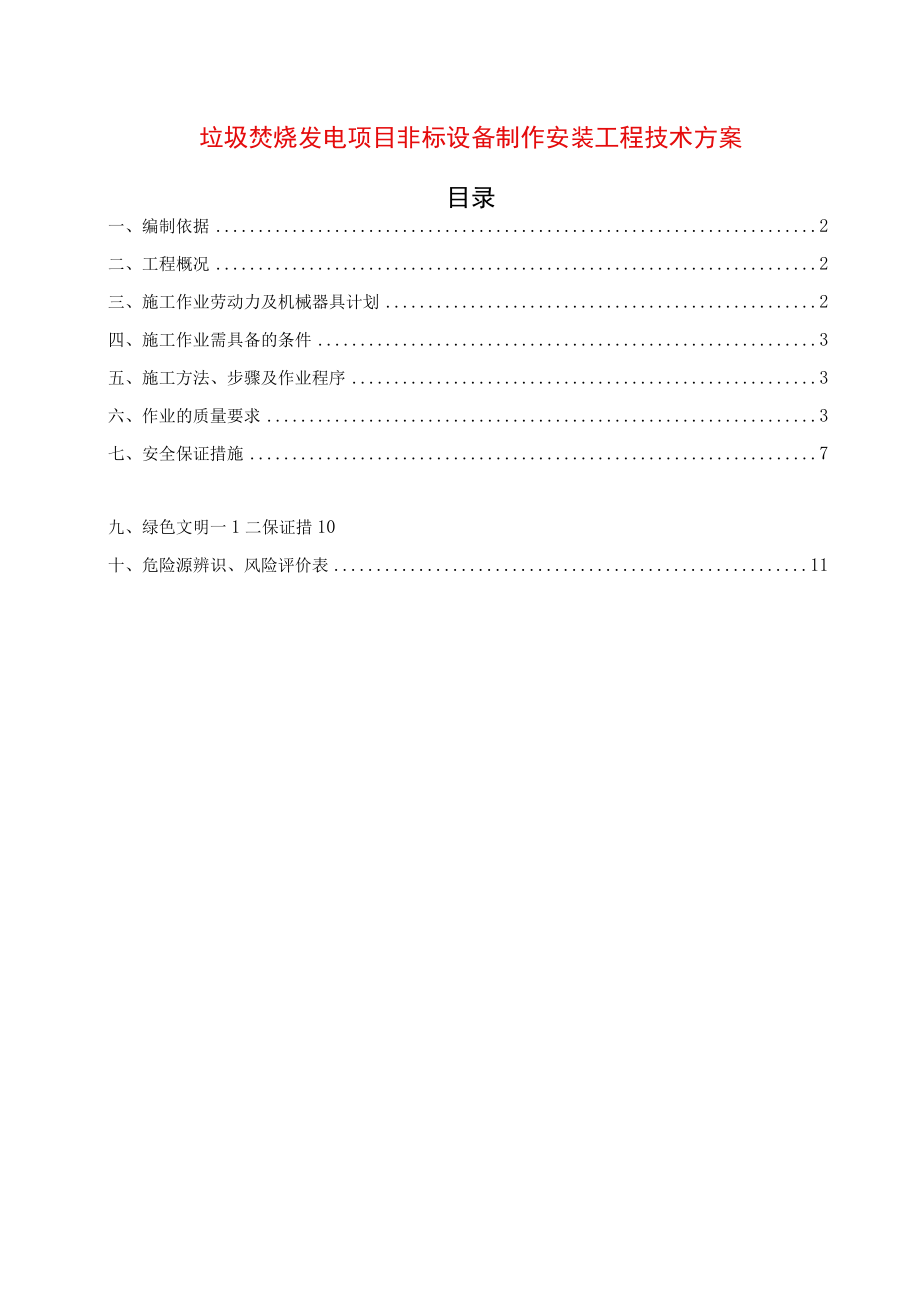

1、垃圾焚烧发电项目非标设备制作安装工程技术方案目录一、编制依据2二、工程概况2三、施工作业劳动力及机械器具计划2四、施工作业需具备的条件3五、施工方法、步骤及作业程序3六、作业的质量要求3七、安全保证措施7九、绿色文明一1二保证措10十、危险源辨识、风险评价表11一、编制依据DL/T5210.2-2018电力建设施工质量验收规程第2部分：锅炉机组DL5190.8-2019电力建设施工技术规范第8部分：加工配制DL5190.2-2012锅炉机组JB/T4735-97钢制常压容器；GB50205-2001钢结构工程施工质量验收规范；GB50221-2001钢结构工程质量检验评定标准；GB50231-

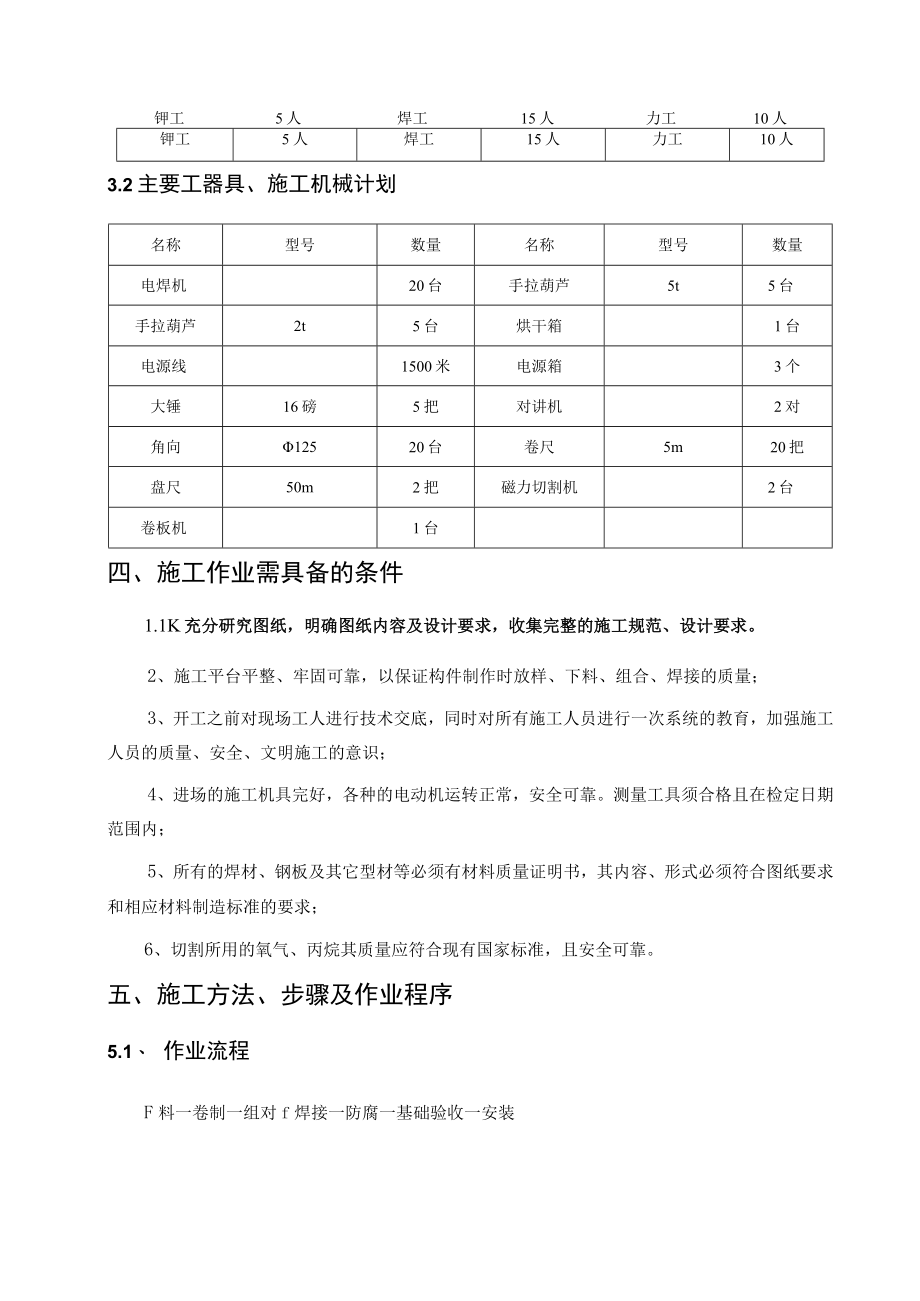

2、2009机械设备安装工程施工及验收；SC-LFS1-D-F05灰仓施工图纸。二、工程概况Xxx垃圾焚烧发电项目机电安装工程中共有7台非标设备进行制作安装，分别是活性炭仓1台、干粉仓1台、水泥仓1台、石灰仓2台、飞灰仓2台，均为立式常压非标设备,材质为碳钢。根据现场实际情况，仓体均在加工厂进行下料、卷板、预制，现场分段安装。主要工程量统计项目单位数量备注活性炭仓台1干粉仓台1水泥仓台1石灰仓台2飞灰仓台2以下空白三、施工作业劳动力及机械器具计划3.1劳动力计划职务数量职务数量职务数量工程负责人2人技术人员2人班长2人安全员1人质检员1人起重工1人钾工5人焊工15人力工10人钾工5人焊工15人力工
3、10人3.2主要工器具、施工机械计划名称型号数量名称型号数量电焊机20台手拉葫芦5t5台手拉葫芦2t5台烘干箱1台电源线1500米电源箱3个大锤16磅5把对讲机2对角向12520台卷尺5m20把盘尺50m2把磁力切割机2台卷板机1台四、施工作业需具备的条件1.1K充分研究图纸，明确图纸内容及设计要求，收集完整的施工规范、设计要求。2、施工平台平整、牢固可靠，以保证构件制作时放样、下料、组合、焊接的质量；3、开工之前对现场工人进行技术交底，同时对所有施工人员进行一次系统的教育，加强施工人员的质量、安全、文明施工的意识；4、进场的施工机具完好，各种的电动机运转正常，安全可靠。测量工具须合格且在检定
4、日期范围内；5、所有的焊材、钢板及其它型材等必须有材料质量证明书，其内容、形式必须符合图纸要求和相应材料制造标准的要求；6、切割所用的氧气、丙烷其质量应符合现有国家标准，且安全可靠。五、施工方法、步骤及作业程序5.1、 作业流程F料一卷制一组对f焊接一防腐一基础验收一安装5.2、 作业方法及技术要求（一）下料1、下料前应先进行划线，划线工作内容包括：检查核对材料；在材料上划出切割、弯曲、钻孔标志；标注零件编号。2、注意问题：a、熟悉施工图，检查样板是否符合图纸要求，如直接在板料上号料时应检查号料尺寸是否正确，防止产生错误，造成废品；b、需剪切的零件，号料时应考虑剪切线是否合理，避免发生不适合剪
5、切操作的情况;c、矩形样板号料要检查原材料钢板两边是否垂直，若不垂直，要划好垂直线后再号料，钢板长度不够，需焊接接长时，在接缝处必须注明坡口形状及大小，在焊接和矫正后再划线；d、钢板气割时要留出割缝宽度。（二）卷制1、先选择合适的卷板机，对卷板机的卷滚应该进行调整；2、设备的性能要求，增加引弧板避免直边现象发生，建议采用临时引弧板卷制时焊在钢板两端。3、成形后的筒节调整后，应增加拉管支撑等固定，以保持其标准形状，避免变形。4、成型后的筒节应编码堆放，并防止起吊卡具及其它设备对筒节的卡坏，碰撞等损坏。5、注意事项：a、防止弯曲半径不同，即弧度不同；b、防止卷板两端对接时有直板现象；c、防止卷制后
6、筒节组对时该筒节倾斜。（三）组对卷制成型后的筒节、钢板两端组对及筒节与筒节的组对，应注意错边量的控制。1、组对时应预留够焊接要求的焊缝宽度，预留缝要均匀;2、组对时要保证两节筒体的垂直度;3、组对时要保证两节筒体的同心度；4、组对时相邻两筒节、筒节与锥体相对时，纵向焊缝间距应大于3,且不小于IOOmm,同一筒节两相邻纵缝间距不应小于200mm,筒节长度不应小于300mm。5、裙座的纵向焊缝与筒节纵向焊缝间距不应小于100mm。6、接管或补强圈及吊耳与筒焊接头边缘不小于50mm。7、事前做好样板尺,样板尺弦长等于16D,且不小于300mm,弧样板检查，间隙不大于4mm8、注意事项：a、垂直度控制
7、；b、同心度控制；c、错边量控制；d、制造中避免钢板表面机械损伤，修磨深度不大于0.16,且不大于2mm。（四）焊接1、焊接时根据母材的材质选用合适的焊条，本设备焊接时采用J422焊条。2、焊前焊缝内外侧表面不小于IOmm范围内的油、漆、垢、锈、毛刺应消除干净，且不得有裂缝、夹层等缺陷。3、焊接程序：本设备制作时有环形筋板，筋板与筒体的板材厚度不同，焊接时容易出现严重变形，所以，焊接时一定要先点焊环形筋板，全部点完后，再按先横后纵顺序焊接，焊接时还应对称进行。4、焊接程序：本设备制作时有环形筋板、纵向筋板，筋板与筒体的板材厚度不同，焊接时容易出现严重变形，所以，焊接时一定要先点焊环形筋板、完后
8、，再按先环后纵顺序焊接，焊接时还应对称进行。5、焊接引弧不得在板材上直接引弧，必须在坡口内引弧。坡口形式见附图I7XX7777If-I /皿 Q/勿/再点焊纵筋板，全部点AI（五）防腐在设备制作检查验收合格后，对设备进行防锈刷漆，要求喷砂除锈Sa2.5o外表面涂环氧磷酸锌底漆两遍，聚亚安酯面层两遍。漆膜总厚度125um。1、除锈时必须打磨干净，整个设备露出金属光泽，表面无油、焊渣、污垢等。2、刷漆时必须检查设备表面的干洁程度，刷漆时要保证喷涂均匀，无流淌。（六）基础验收1、基础施工单位应提交基础交接单和基础竣工资料；2、基础上应明显地标出纵横中心线、标高基准线；3、基础外观不得有裂纹、蜂窝、空
9、洞及露筋等缺陷。（七）安装1、安装特点7台料仓全部安装在固化车间，活性炭仓和干粉仓安装在。米至9米平台之间，石灰仓、飞灰仓和水泥仓安装在12米平台以上，根据料仓的所在场地狭窄，安排合理的吊装顺序、吊装方法和工序穿插十分重要。2、安装方法a、设备安装前，应先在安装位置土建基础上划出定位线和安装方向引线，并对设备基础上表面标高进行测量确认，以便于安装时调整；b、设备安装除应保证支座水平、筒壁垂直外，还应保证人孔及灰斗角度正确；c、对分节制造的设备，在安装前应上、下节接口处分别划出定位线，定位线应按等弧长的方法画出，定位线应均等划48处。就位对口时，首先将各对应定位线对准，点焊固定。其余部位应由各定
10、位线分别往两侧对。注意不要由某一个定位点或自认为对齐的点往一个方向对，这样有可能造成无法收口。3、安装顺序a、活性炭仓和干粉仓由于施工条件困难，先进行5米至9米平台之间的筒体安装，然后进行5米平台以下的灰斗安装;b、石灰仓、水泥仓及飞灰仓可一次性安装到位，不需分节安装。六、作业的质量要求6.1、 质要求零件宽度长度：允许偏差3mm；局部缺口深度：允许偏差InIn1；对口错边量：纵向接头W1/4环向接头W1/46；裂纹、咬边、夹渣、未焊透：不允许6.2、 质量控制措施L组合前应将焊口处的氧化物、铁锈、油污等杂物清除干净；2 .焊缝组合的间隙应均匀，局部间隙过大时应设法修整至规定尺寸，严禁在间隙内
11、加填塞物；3 .所有构件表面的焊疤需打磨平整，表面被损伤处须补焊后打磨；4 .拼板时严禁强力组合，组合好后应对拼接缝进行临时加固；7 .整个组件组合时对部件进行临时加固并选择好部件吊点位置防止起吊变形；8 .待焊件坡口及其周围必须保证干燥干净；9 .每一道工序结束后都应该组织监理单位和总承包单位进行检查，检查合格后方可进行下一道工序。6.3、 质保证措施1 .设备到场时组织监理单位到现场进行检查；2 .设备组对焊接结束后组织监理单位对焊接部位进行检查；3 .做煤油试验时，组织监理单位到现场进行检查；七、安全保证措施L大件吊装时，必须配合起重工作业，严禁使用不正规吊具；2 .必须正确使用卷板机，
12、严禁违规操作;3 .氧气、丙烷气瓶间距5m以上，距离明火10米以上。严禁直接使用不装减压器的气瓶或装设不合格减压器的气瓶。丙烷气瓶必须装设专用的减压器、回火防止器；4 .对特种作业人员按照规定进行安全技能培训并取得操作资格证书后方可上岗作业。加强对特种作业人员的安全技能培训，做到百分之百持证上岗；5 .以危险源辨识为主线，编制安全技术措施计划，完善安全技术措施，并在施工中切实加以实施；6 .施工用电的布设，用电线路布线整齐、美观。施工使用的电动工具、照明等临时用电设施的电源线，均由插座电源箱引出，电源线布置“横平竖直”，符合安全文明施工标准；7 .每次雨、风过后，对临建设施、机电设备、电源电线
13、等进行检查并及时修理、加固；八、应急预案8.1 一般安全事故的应急响应(1)当事故或紧急事故发生后，第一当事人应立即向总负责人、安全负责人汇报，并立即采取应急安全措施，抢救受伤人员的同时和项目部医务人员进行联系，防止事态扩大。(2)现场各班组应急成员应及时对事故进行处理，保护事故现场，并立即向项目负责人、项目部应急组织负责人报告，确定下一步救援方案。8. 2重大事故的应急响应(1)当重大事故发生后，第一当事人或发现人应立即向项目负责人、安全负责人汇报,并立即采取应急安全措施，抢救受伤人员的同时与项目部医务人员进行联系，保护事故现场，防止事态进一步扩大。(2)现场应急小组成员对事故按应急措施立即
14、展开处理，采取安全防护措施，抢救受伤人员；并立即向项目部事故应急处置小组负责人通报事故情况，取得支援。(3)报警：紧急事故或事件发生时，当事人或发现人应立即报警。(a)内部报警应详细准确报告：出事地点、出事种类、伤亡情况，报警人姓名；(b)外部报警应详细准确报告：出事地点，出事种类，人员伤亡情况、所属单位、联系电话、事态状况及报警人姓名、单位、地址、电话；发生火灾或重大人员伤亡时时要派人到主要路口迎接消防车和救护车。（C）上报：紧急事故处理后，事故发生部门或负责人，应在24小时内会同项目部主管领导召开事故分析会，并形成报告。重大事故应报告一公司总部。按照“四不放过”的原则进行事故处理。8.3应急措施8.3.1可能发生的安全事故主要有两种类型触电事故、机械伤害。8.3.2触电事故的应急措施触电急救的要点是：动作迅速，方法正确。发现有人触电，第一目击者首先要尽快使触电人脱离电源，然后根据具体情况进行抢救。触电人脱离电源后，应视触电人身体状况,决定采取不同的急救方法。（2）急救方法大致有四种：（a）触电人伤势不重，神志清醒，当有些心慌、四肢发麻、身体无力，或者一度昏迷,如已清醒过来，这样就应搀扶触电人到空气流通的地方安静休息，不要走动，并请医生诊治或送往医院接收检查治疗。（b
