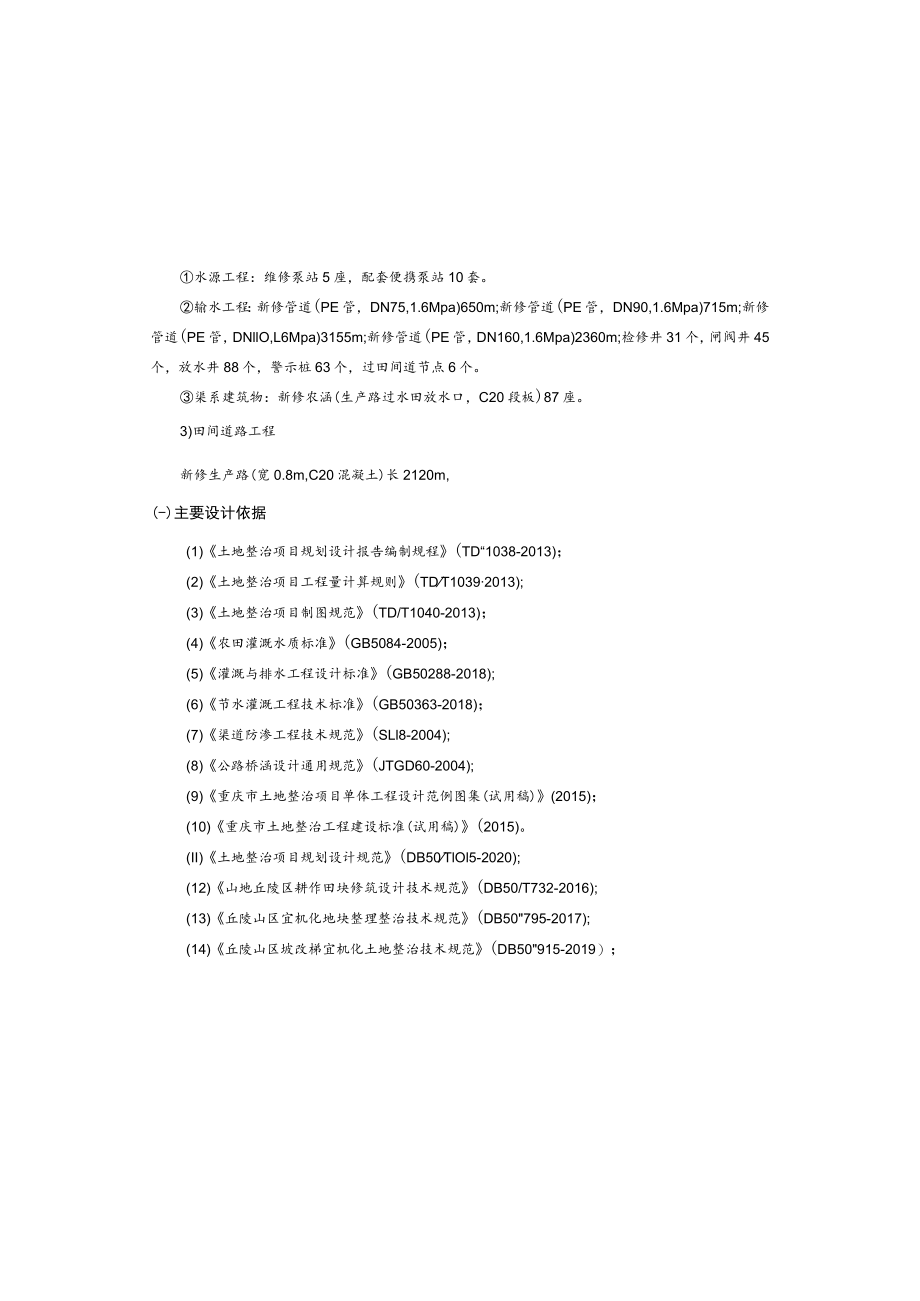

1、垦造水田建设项目（大兴镇）施工图设计说明水源工程：维修泵站5座，配套便携泵站10套。输水工程：新修管道(PE管，DN75,1.6Mpa)650m;新修管道(PE管，DN90,1.6Mpa)715m;新修管道(PE管，DNllO,L6Mpa)3155m;新修管道(PE管，DN160,1.6Mpa)2360m;检修井31个，闸阀井45个，放水井88个，警示桩63个，过田间道节点6个。渠系建筑物：新修农涵(生产路过水田放水口，C20段板)87座。3)田间道路工程新修生产路(宽0.8m,C20混凝土)长2120m,(-)主要设计依据(1)土地整治项目规划设计报告编制规程(TD“1038-2013)；(

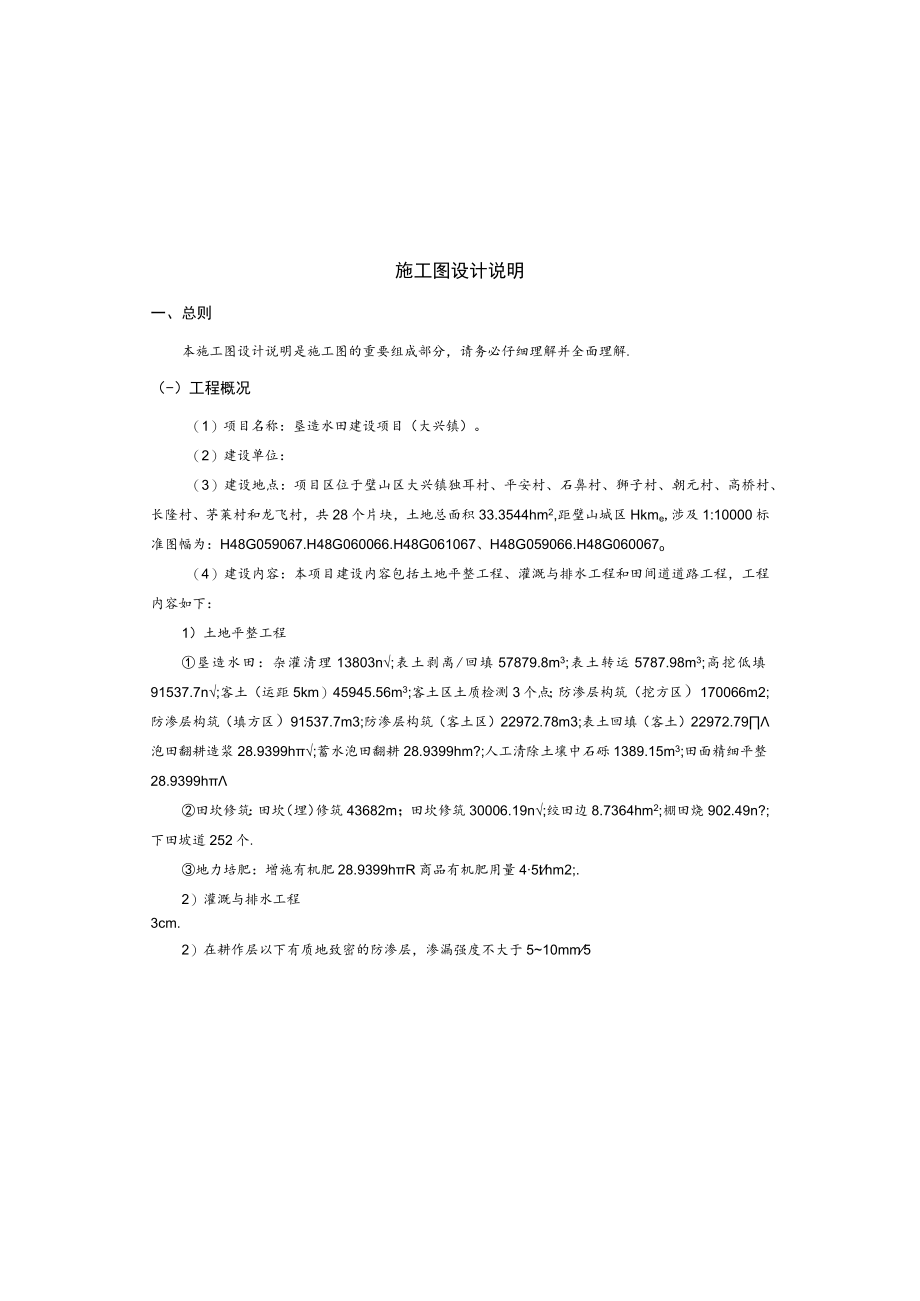

2、2)土地整治项目工程量计算规则(TDT10392013);(3)土地整治项目制图规范(TD/T1040-2013)；(4)农田灌溉水质标准(GB5084-2005)；(5)灌溉与排水工程设计标准(GB50288-2018);(6)节水灌溉工程技术标准(GB50363-2018)；(7)渠道防渗工程技术规范(SLl8-2004);(8)公路桥涵设计通用规范(JTGD60-2004);(9)重庆市土地整治项目单体工程设计范例图集(试用稿)(2015)；(10)重庆市土地整治工程建设标准(试用稿)(2015)。(II)土地整治项目规划设计规范(DB50TlOl5-2020);(12)山地丘陵区耕作田
3、块修筑设计技术规范(DB50/T732-2016);(13)丘陵山区宜机化地块整理整治技术规范(DB50795-2017);(14)丘陵山区坡改梯宜机化土地整治技术规范(DB50915-2019）；施工图设计说明一、总则本施工图设计说明是施工图的重要组成部分，请务必仔细理解并全面理解.（-）工程概况（1）项目名称：垦造水田建设项目（大兴镇）。（2）建设单位：（3）建设地点：项目区位于璧山区大兴镇独耳村、平安村、石鼻村、狮子村、朝元村、高桥村、长隆村、茅莱村和龙飞村，共28个片块，土地总面积33.3544hm2,距璧山城区Hkme,涉及1:10000标准图幅为：H48G059067.H48G06
4、0066.H48G061067、H48G059066.H48G060067o（4）建设内容：本项目建设内容包括土地平整工程、灌溉与排水工程和田间道道路工程，工程内容如下：1）土地平整工程垦造水田：杂灌清理13803n;表土剥离/回填57879.8m3;表土转运5787.98m3;高挖低填91537.7n;客土（运距5km）45945.56m3;客土区土质检测3个点；防渗层构筑（挖方区）170066m2;防渗层构筑（填方区）91537.7m3;防渗层构筑（客土区）22972.78m3;表土回填（客土）22972.79泡田翻耕造浆28.9399h;蓄水泡田翻耕28.9399hm?;人工清除土壤中石
5、砾1389.15m3;田面精细平整28.9399h田坎修筑：田坎（埋）修筑43682m；田坎修筑30006.19n;绞田边8.7364hm2;棚田烧902.49n?;下田坡道252个.地力培肥：增施有机肥28.9399hR商品有机肥用量45thm2;.2）灌溉与排水工程3cm.2）在耕作层以下有质地致密的防渗层，渗漏强度不大于510mm53）垦造水田后土壤砾石（粒径260mm）含量应小于1%,土壤质地应均匀，耕层土壤肥沃。4）梯田设计要素主要包括田块方向、形状、规格、设计高程和田坎高度，其要求为：田块方向：田块宜以田间主干道路和沟渠为中轴布设，受地形地貌影响大的地区可顺地形布置。田面形状：田块
6、形状应规整，有条件的可修筑为方形或长条形。田块规格：单个田块规模不宜小于1亩，归并田块高差一般应控制在Im以内，特殊情况不超过2m。田面设计高程：面设计高程应根据归并田块的面积及高差，主要考虑土方量挖填平衡来确定,同时应充分考虑自流灌溉、自流排水等因素，通过田块的形状调整、高程的调整、理顺田块内的串灌串排。田坎高度：田坎必须满足稳定要求，土质田坎高度不宜大于1.2m,干砌石坎高度不宜大于1.5m,浆砌石坎高度不宜大于2.0m;田梗高度宜为2030cm,宽度宜为4060cm,材质宜采用土质.在易造成冲刷的土石山区，应结合石块、砾石的清理，就地取材修筑石坎；在土质粘性较好的区域，宜采用土坎；在土质
7、稳定较差、易造成水土流失的地区，宜采用石坎、土石混合坎或生态坎。本项目选择土坎，士坎夯实度不得低于90%。（二）地力培肥地力培肥采用商品有机肥，施用量为200kg亩，施肥后进行翻耕，使肥料充分融入土壤中。施用的有机肥需符合有机肥料NY525-2012标准。（三）客士项目客土需进行土康检测，确保客士未受污染，需符合土壤环境质量农(15)重庆市垦造水田工程技术指南(征求意见稿)；(16)项目区1:500地形图.()设计原则(1)坚持“十分珍惜、合理利用土地和切实保护耕地”的基本国策。(2)坚持规划引导，以土地利用总体规划和土地整治规划为依据，兼顾相关部门规划，统筹安排，优先在基本农田范围内建设。(
8、3)坚持因地制宜，实行差别化整治，根据不同区域自然资源特点、社会经济发展水平、土地利用现状，采取“田、水、路、林、村”综合整治措施。(4)坚持数量、质量、生态并重，促进基本农田数量稳定、质量提升、生态良好。(5)坚持农民主体地位，充分尊重农民意愿，尊重当地百姓种植习惯，维护土地权利人合法权益，依法保障农民的知情权、参与权和收益权。充分征求当地农民意见，充分取得当地政府和农民的支持。(6)坚持技术可行原则。从实际出发，合理确定垦造水田土地整治工程建设内容与设计标准，设计方案科学，注重工程技术可靠、安全适用.(7)坚持经济合理原则.在确保工程功能和质量的前提下，充分利用当地建材，注重经济效益，做到
9、工程投资经济合理.二、主要技术指标(一)垦造水田根据重庆市垦造水田工程技术指南(征求意见稿)，结合项目区的地形地貌情况，本项目垦造水田整治区域采用坡式梯田的形式布局设计，项目设计标准如下：1)垦造水田后有效土层厚度达到50cm以上(石漠化区域30Cm以上)，并能够满足稻田防渗保水要求、耕作层厚度不低于15cm、田面高差小于土作为清基线，在清基线范围内清除表土厚约20cm暂时堆在清基线下方（或两侧），施工中与整个台面保留表土结合处理，基底应进行平整夯实，夯实度90%,可采用人工配合打夯机进行；根据设计坎高，坎宽，内、外坡比要求进行回填，土坎采用黏土砌筑，砌筑时采用人工分层夯实，每层约20cm,夯
10、实度90%.田坎修筑完成后采用人工对形成的田坎顶部和边坡进行整修，并进行夯打，田坎修筑应高出田面50cm。5）犁底层夯实：田块初步平整后首先进行机械碾压原土，碾压静置3天后，进行洒水润土，并进行二次碾压，部分区域可采用打夯机进行夯实，夯实平整后形成犁底层，犁底层渗漏强度应控制在5-1Ommd,土壤容重1.3gcm3;根据各整治区表土土质不同，结合现场对土壤剖面调查收集情况，犁底层夯实分为砂土区和壤土区两种类型，其中砂土区犁底层优先采用合璧津高速建设区水田剥离运至的填土进行平铺0.2m后夯实；壤土区土层贫瘠部分采用片块内土层厚实区域进行转运0.2m厚土康回填作为犁底层夯实；壤土区土层厚实区域则在
11、平整后直接夯实.6）表土回填：将剥离的表土回填至平整后的田块，均匀摊铺，平整后的高程应符合设计高程，当采用分层覆土时，应分批安排不同土壤的回覆，一种土康应尽量一次回覆至田面设计高程，避免对已覆土区域的过度碾压。在摊铺完成后，采用荷载较低的小型机械或耙犁进行初步平整，平整后的田面应小于2,平整后田坎高出田面30cm。砂土整治区采用合璧津高速建设区所取填土和片块内剥离砂土按1:1比例混合后进行回填，回填厚度为0.4m,客土运输运距（km）56。7）灌水泡田翻耕造浆对平整田块沿田边开挖厢沟，厢沟离田坎或边缘20cm,厢沟大小以满足引水需求为主，引水至厢沟对田块进行浸润处理，后逐渐淹没土层2-3cm,
12、使田块土壤充分浸润，然后进行翻耕造浆，使泥浆向下渗入犁底层，填满犁底层中用地土康污染风险管控标准（试行）（GB15618-2018）（四）农田灌溉水质标准采用GB5084-2021,渠道衬砌防渗需满足渠道防渗工程技术规范GB/T50600-2010要求，管道输水工程建设需按GBb2O2O3-2O17规定执行，渠系构筑物等级为五级。（六）生产路采用IOOmm厚C20混凝土。三、主要工程设计（-）垦造水田垦造水田整治主要是把旱作区域通过清杂、表土剥离、台面降坡、犁底层重构、重筑田展、田坎修整、人工细部平整等，恢复其水田蓄水功能。垦造水田具体施工工序如下：1）施工前应将表层的杂树、杂草清理后，再进行
13、土石方工程施工，结合实地地形，清理采用人工砍伐杂树，挖出树根，采用锄头等工具清理杂草，清理后应堆放在相应位置，后期进行处理，不应焚烧；2）表土剥离：根据建设标准，需要进行犁底层再造工序，在此之前需将田块内20Cm的表土进行剥离。表土剥离时采用机械沿等高线方向横向积土，堆积到田块一侧的堆土点，推土距离3040m,机械采用推土机74KW。3） 土方调配：将原有坡地进行高挖梯田，使其形成坡式梯田。采用挖掘机施工，对于局部机械难以进入区域则采用人工施工，施工时应尽量做到挖填平衡，严防超挖、少挖现象。_B1O一一图1-1土方调配示意图4）田坎修筑：以各台耕地田块的施工线为中心，上下各划出5060cm宽1
14、1）地力培肥：对改造后的水田实施土康改良，首先增施商品有机肥，施用标准为4.5thm2,施用后进行翻耕，使肥料充分融入土壤中，以达到提升项目区耕地有机质含量，增加土壤肥力的目的。（-）便携水泵及配套管道1 ）潜水泵参数本项目便携水泵采用潜水泵，根据已知设计流量，扬程，查取水泵资料，选取水泵，本项目配套潜水泵按照村进行配套，根据各村的垦造水田面积配套相应数量的潜水泵，满足各村需求，项目共维修泵站5座，配套便携泵站10套。配套潜水泵性能参数见下表。表1潜水泵性能参数表取水泵编号水源水泵型号配电机（kw）流量m,h杨程（m）汽蚀余量Qn）进水管口径出水管口径维修系1梅江河天葬坟提灌站IS125-80
15、-25055160804125200维修系2团结水库IS125-80-25055192735125200便携式水泵1梅江河200QJ40-78/6154078/110维修泵3乌龟桥水库IS125-80-20037160504125200维修泵4梅江河IS125-8O-25OB37138604125200便携式水泵2梅江河150Qm26/432024/75便携式水泵3朝阳水库200QJ40-39/37.54039ZIIO便携式水泵4幸福大堰塘15(K)J20-33532033/90便携式水泵5刘家堰塘、罗家大堰塘200QJ4539/37.54039/110便携式水泵6汪家河沟200QJ32-39-35.53239/110便携式水泵7天星水库2OOQJ32-39-35.5
