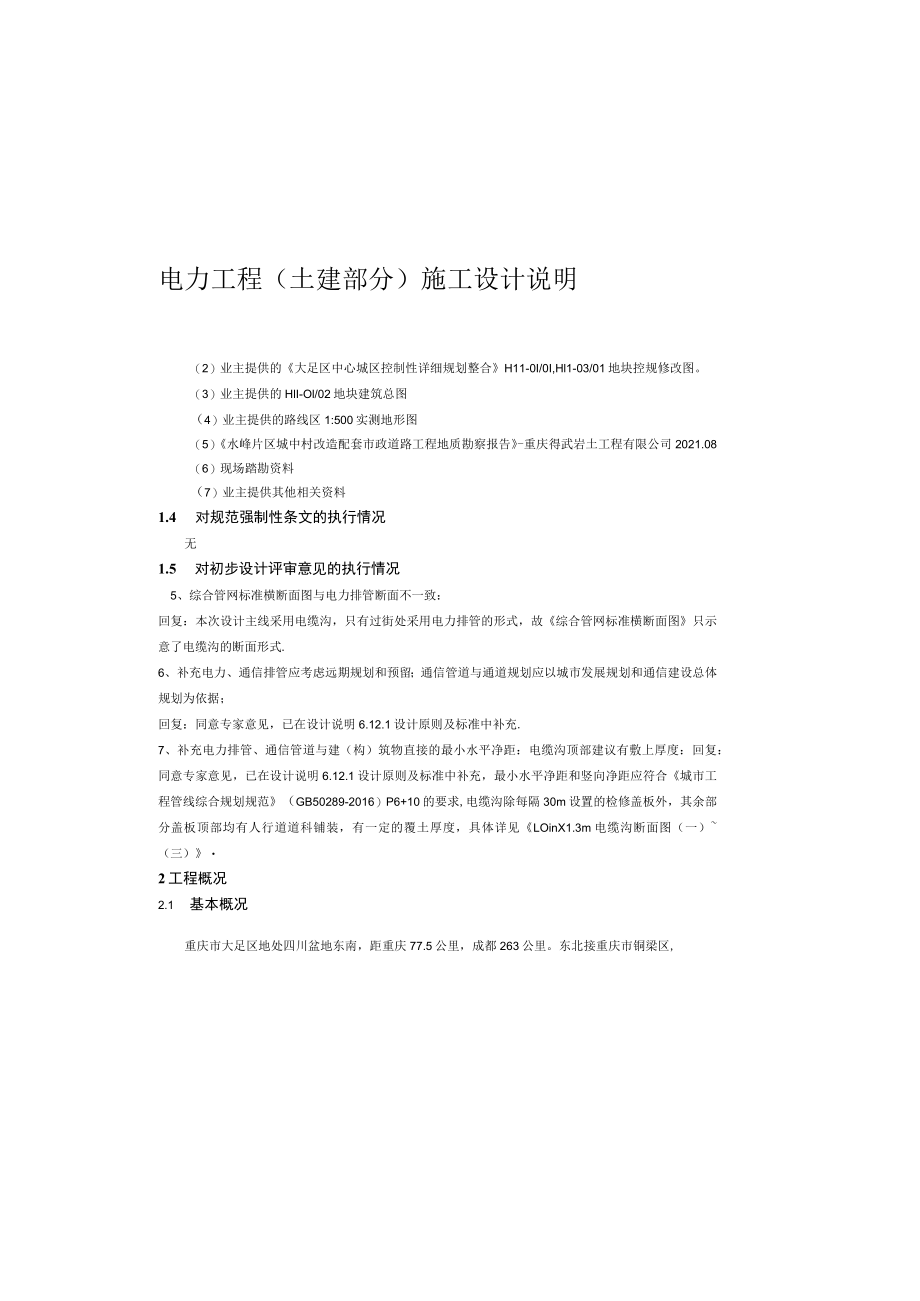

1、电力工程（土建部分）施工设计说明（2）业主提供的大足区中心城区控制性详细规划整合H11-0I/0I,Hl1-03/01地块控规修改图。（3）业主提供的HlI-Ol/02地块建筑总图（4）业主提供的路线区1:500实测地形图（5）水峰片区城中村改造配套市政道路工程地质勘察报告-重庆得武岩土工程有限公司2021.08（6）现场踏勘资料（7）业主提供其他相关资料1.4 对规范强制性条文的执行情况无1.5 对初步设计评审意见的执行情况5、综合管网标准横断面图与电力排管断面不一致：回复：本次设计主线采用电缆沟，只有过街处采用电力排管的形式，故综合管网标准横断面图只示意了电缆沟的断面形式.6、补充电力、通
2、信排管应考虑远期规划和预留；通信管道与通道规划应以城市发展规划和通信建设总体规划为依据；回复：同意专家意见，已在设计说明6.12.1设计原则及标准中补充.7、补充电力排管、通信管道与建（构）筑物直接的最小水平净距：电缆沟顶部建议有敷上厚度：回复：同意专家意见，已在设计说明6.12.1设计原则及标准中补充，最小水平净距和竖向净距应符合城市工程管线综合规划规范（GB50289-2016）P6+10的要求,电缆沟除每隔30m设置的检修盖板外，其余部分盖板顶部均有人行道道科铺装，有一定的覆土厚度，具体详见LOinX1.3m电缆沟断面图（一）（三）2工程概况2.1 基本概况重庆市大足区地处四川盆地东南，

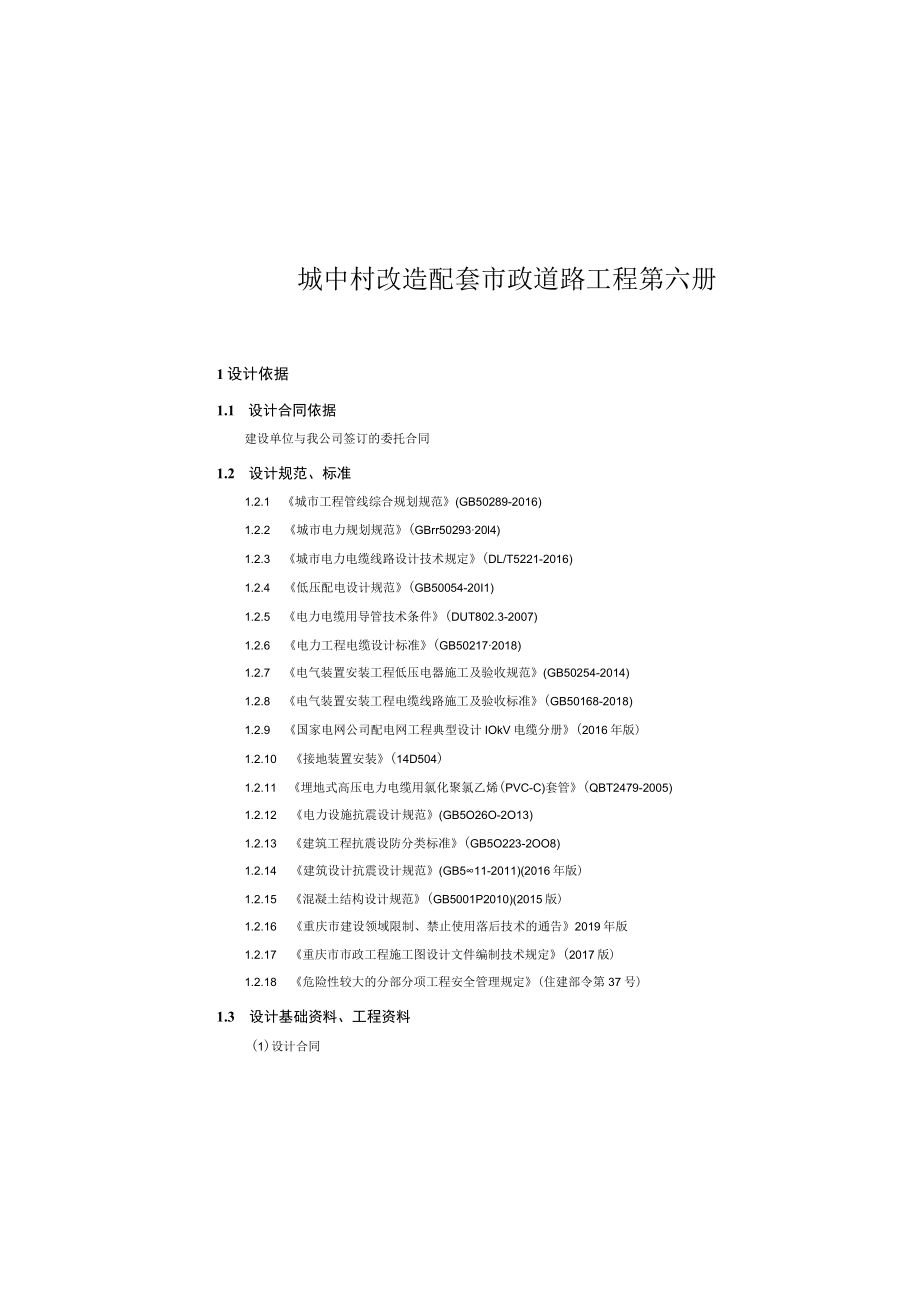

3、距重庆77.5公里，成都263公里。东北接重庆市铜梁区,城中村改造配套市政道路工程第六册1设计依据1.1 设计合同依据建设单位与我公司签订的委托合同1.2 设计规范、标准1.2.1 城市工程管线综合规划规范(GB50289-2016)1.2.2 城市电力规划规范(GBrr5029320l4)1.2.3 城市电力电缆线路设计技术规定(DL/T5221-2016)1.2.4 低压配电设计规范(GB50054-20I1)1.2.5 电力电缆用导管技术条件(DUT802.3-2007)1.2.6 电力工程电缆设计标准(GB502172018)1.2.7 电气装置安装工程低压电器施工及验收规范(GB50
4、254-2014)1.2.8 电气装置安装工程电缆线路施工及验收标准(GB50168-2018)1.2.9 国家电网公司配电网工程典型设计IOkV电缆分册(2016年版)1.2.10 接地装置安装(14D504)1.2.11 埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管(QBT2479-2005)1.2.12 电力设施抗震设计规范(GB5O26O-2O13)1.2.13 建筑工程抗震设防分类标准(GB5O223-2OO8)1.2.14 建筑设计抗震设计规范(GB511-2011)(2016年版)1.2.15 混凝土结构设计规范(GB5001P2010)(2015版)1.2.16 重庆市建
5、设领域限制、禁止使用落后技术的通告2019年版1.2.17 重庆市市政工程施工图设计文件编制技术规定(2017版)1.2.18 危险性较大的分部分项工程安全管理规定(住建部令第37号)1.3 设计基础资料、工程资料(1)设计合同2.5电力管线现状本次设计皆无现状管线实测资料。3电力土建工程设计3.1 设计概况根据道路等级，道路1为城市支路，沿线电力考虑采用电缆沟，规模BXH=LoXL3m,道路2为城市次干路，电力考虑采用电缆沟，规模BXH=LoX1.3m。在道路2范围内，新建电力管道沿道路布置在北（东）侧人行道下，管中心距离路边石0.7m：在道路1范围内，新建给水管道沿道路布置在南（东）侧人行
6、道下，管中心距离路边石0.7m；具体详见综合管网标准横断面图（一）（二在交叉口横穿道路时采用电力排管穿过，旦每隔150200m距离预留9孔过街排管，覆土一般不小于1m。3.2 电缆沟设计（1）电缆沟内两侧安装玻璃钢成品支架，支架水平安装间距0.8米，电缆支架需使用当地电力部门认可的产品。（2）建线区部分沟道需置于回填土层之上，基础地基承载力要求大于02MPa,回填土应加3%石子，分层夯实至中密。本工程电缆沟道、工作井每隔15米应设置一条全断面贯通的伸缩缝，接缝处填沥青麻丝。当沟道、工作井位于不同的地基上时，在地基分界处应增设沉降缝，并对结合部较差地基进行适当换填夯实处理。电缆沟转弯半径不小于2
7、.5米，在弯道处应根据实际尺寸改做异形板，配筋不变。电缆沟与给、排水、通讯、燃气管道交叉或平行敷设时应采取安全保护措施，其最小净距不小于0.25米，并满足相关规范要求。（4）电缆沟接地：沿电力管沟全线通长敷设根50X5热镀锌接地扁钢，电缆沟每隔Lom（电缆沟支架处）用12圆钢垂直连接支架并与沟壁外侧的扁钢相接，接地扁钢在首端、末端、分支处及每隔60米做重复接地，接地极采用一组（3根）长2.5米的L50x5热镀锌角钢，埋深不小于0.7。接地极的接地电阻应不大于10欧。（5）电缆沟排水：本工程电缆沟内排水按自然坡度分段组织排水，电缆沟纵向排水坡度不小于0.5%,沿电缆沟纵向间隔不大于30m设一个0
8、5mx05mx0.5m集水坑，集水坑内设置根lIOUPVC排水管与就近的雨水井相连或散排，电缆沟底部以不小于0.5%的坡度东南邻重庆市永川区，西南界重庆市荣昌区，西北连四川省安岳县，北毗重庆市潼南区。项目区域位置图本次设计的水峰片区城中村改造配套市政道路工程含两条道路。本次设计的水峰片区城中村改造配套市政道路工程含两条道路，一条为城市支路，标准路幅宽度16m,双向两车道，设计速度30kmh,道路长度615.938m。条为城市次干路，标准路幅宽度24m,双向4车道，设计速度3Okmh,道路长度双1.365m。2.2 设计范围本次设计内容包括道路工程、交通工程、管网工程和照明工程，设计内容如卜Z道
9、路工程：包括道路平面、纵断面、横断面、路基、路面结构、路基处理等；交通工程：交通标志、标线及附属设施设计。管网工程：主要包括排水、电力、海绵城市设计：照明工程：道路照明设计：本项目施工图设计共分为六册，分别为第一册道路工程；第二册照明工程：第三交通工程；第四册排水工程：第五册海绵城市设计程：第六册电力工程讥本册为第六册电力工程（土建部分主要设计电力部分内容包括道路施工范围线内电力（IokV）土建部分）设计.2.3 设计原则（1）城市电力管线施工图设计应符合城市总体规划和片区控制性详细规划的基本要求并应以初设为依据。（2） 电力管线均按远期设计，并能适应片区建设需要。（3）新建管网充分考虑区域管
10、线现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。（4）电力管线设计注意技术性与经济性相结合。（5）电力管线的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，确保各种管线均具备可实施性。2.4电力管线规划本次设计范围内暂无电力管网规划资料。（4）每座电力工作井外侧设组（3根）长2.5米的L50x5热镀锌角钢作接地体，在工作井四周均匀接地。（5）安装在电力工作井内的金属构件采用-50x5热镀锌扁钢与接地体连接，要求接地电阻不大于10欧姆。（6）电力工作井两侧的排管孔口应沿井壁切平，并用砖块或排管厂家
11、橡皮胶圈临时封堵。（7）电缆标识桩、警示带、标识牌等具体设置要求和形式结合国家电网公司配电网工程典型设计IokV电缆分册（2016年版）P1416页以及当地电力公司要求布置。（8）本次设计过街预留小型直通电缆井均按照国标图集07SDIOl-8进行施工。3.4抗震设计及结构安全等级、使用年限3.4.1 抗震设计根据中国地震动参数区划图（GB18306-2015）和建筑抗震设计规范（GB50011-2010）（2016年版）附录A“我国主要城镇抗震设防烈度、设计基本地震加速度和设计地震分组”，勘察区抗强设防烈度为6度，设计地震分组为第组，设计基本地震加速度值为0.05g。根据电力设施抗震设计规范（
12、GB5026（2013）6ll2条文说明中，一般电力设施中的电气设施，当抗震设防烈度为8度及以上时，应进行抗震设计，因此本次电力工程未考虑抗震设计。根据建筑工程抗震设防分类标准（GB5O223-2OO8）,本工程设防类别为标准设防类。3.4.2 结构安全及结构使用年限1、结构设计合理使用年限为50年。2、结构安全等级为一级，结构重要性系数为Lk3.4.3 钢筋强度标准值保证率要求钢筋的强度标准值应具有不小于95%的保证率。4沟槽开挖电力排管沟槽开挖边坡应有一定的坡度以保证施工安全。本次设计沟槽开挖边坡按1:0.33控制。对于填方地段，须在填方进行至管顶标高1.0m之上后方可开挖管道沟槽，填方应
13、按道路路基要求进行。5地基处理管道及构筑物地基承载力不小于150KPa（有特殊要求的，按相关设计图说）。沟槽在填方地段、地基受到扰动或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于90%。坡向就近的集水坑。3.3电力排管设计（1）本次设计在电缆沟交叉口过街处采用12孔电力排管，地块过街预留9孔电力排管。（2）电力排管在终端、分支处、敷设方向及标高变化处设置电力工作井。（3）电力排管采用高压电力电缆管，并使用配套管枕。电力排管在人行道下覆土（管顶至路面）不小于0.5米，电缆排管过街管顶距道路路而不小于LOm。（4）电力排管在施工时沟底平整，电缆管的中心间距大于0.25米，多层电缆管间隔1
14、.5米安装电缆管架一组，电缆管层间中心间距0.25米，用C20混凝上包封。排管底部做IOOmm厚的C20混凝土底板。（5）电力排管沿线预埋1根50x5热镀锌扁钢，在工作井内与镀锌角钢相连接地。全线接地扁钢均需可靠焊接连通，接地扁钢在首端、末端和每IOOm设置重复接地极，重更接地极采用组（3根）长2.5米的L50x5热镀锌角钢作接地体，全线接地扁钢与重熨接地极热镀锌角钢连接，要求接地电阻不大于10欧姆。接地极设置于靠近地块侧，安装施工作法详接地装置安装14D504相关内容要求。（6）电力排管应设置纵向排水坡度，不宜小于0.3%坡向电力工作井。（7）电力排管管径不小于电缆外径的1.5倍，每根管子只
15、穿一根电缆，电力排管尽可能做成直线。（8）电缆保护套管：采用电力电缆保护套管1678（红泥管）。（9）电力排管的两端口应采取防止损伤电缆的处理措施。3.4工作井（1）主线电力排管工作并做法详见大样图，不明之处可参考国家标准图集国家电网公司配电网工程典型设计（IOKV电缆分册）。（2）每座电力工作井内设置根lIOUPVC排水管，底板向排水管的泄水坡度不小于0.5%。为防止排水管堵塞，管底标高略高于底板标高35cm,与就近的雨水井相连：如果就近的雨水井底高于电缆井底，在电缆管下用lIOUPVC排水管与低处电缆井连通便于排出电缆井内积水，排水管道坡度按1.5%安装。（3）每座电力工作井的两侧除需预埋供安装立柱支架等铁件外，在底板以及与排管接口部位，还需预埋供电缆敷设施工所需的拉环。8.2本项目综合管网工程危大工程部位及注意事项如下：（一）基坑（槽）工程危大工程范围I开挖深度超过3m（含3m）基坑（槽）的土方开挖、支护、降水工程：开挖深度虽未超过3m,但地质条件、周围环境和地下管线复杂，或影响毗邻建、构筑物安全的基坑（槽）
