资源描述

《城市公园节能(绿色建筑)分析报告与计算书.docx》由会员分享,可在线阅读,更多相关《城市公园节能(绿色建筑)分析报告与计算书.docx(10页珍藏版)》请在第壹文秘上搜索。

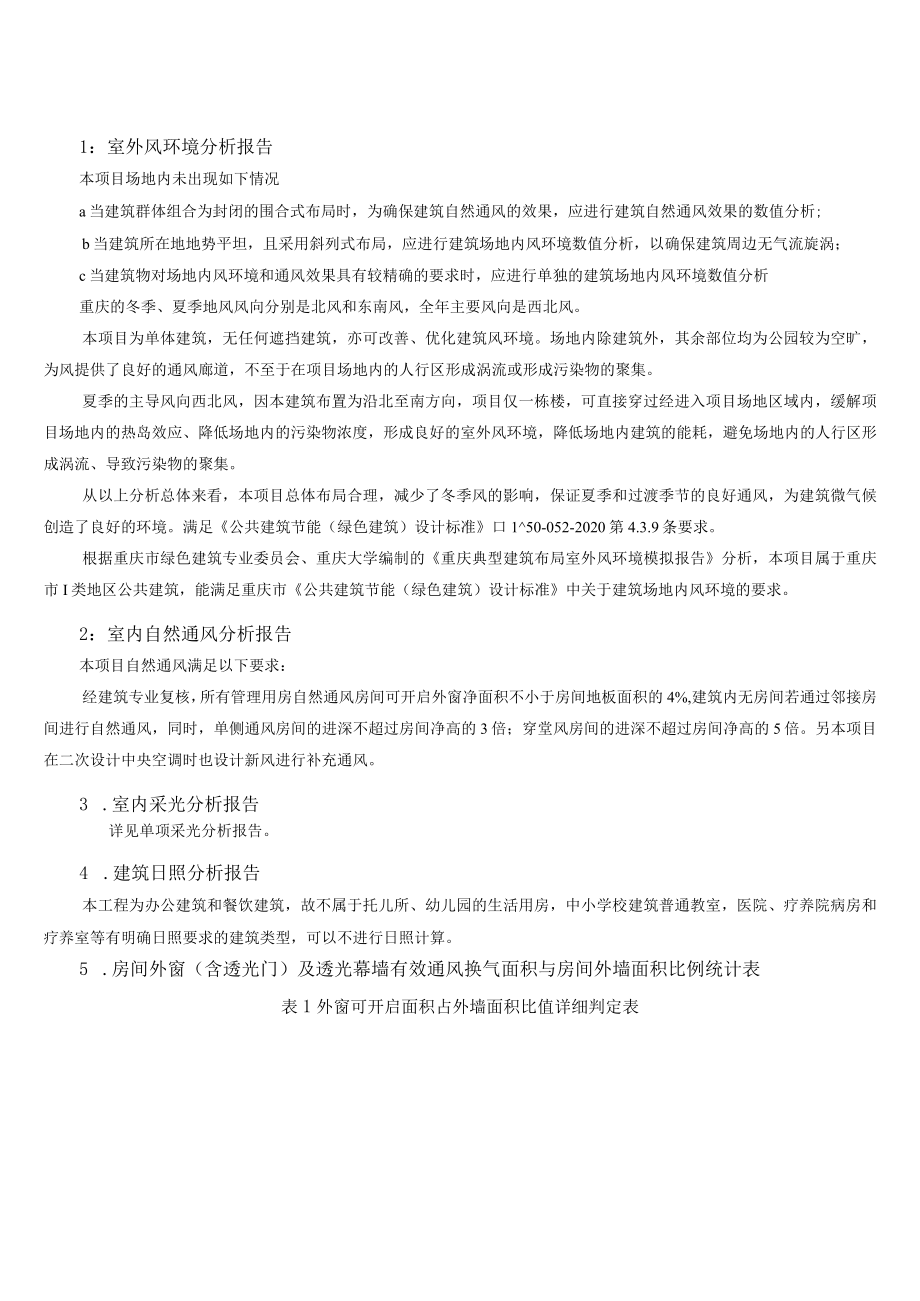

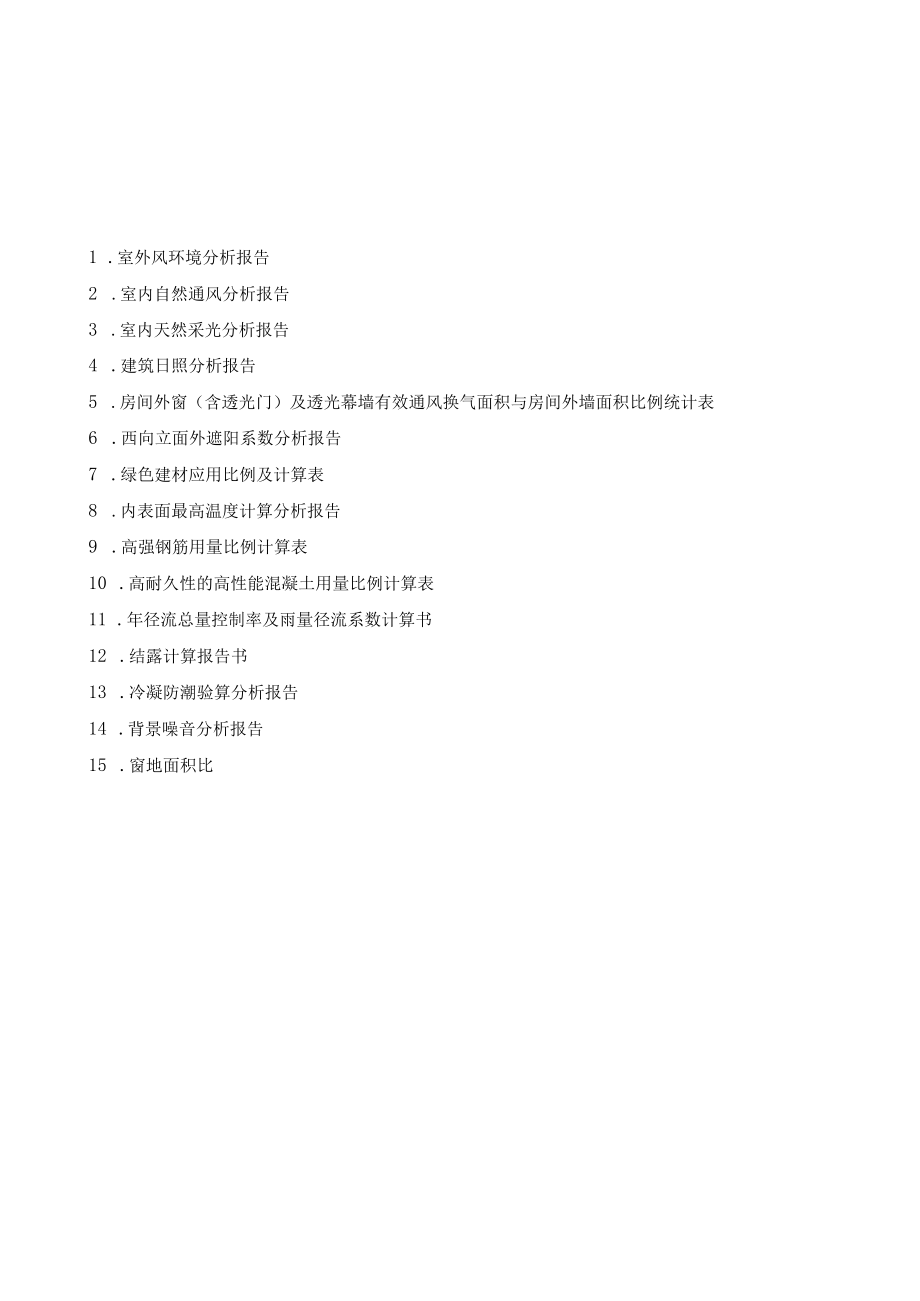

1、城市公园节能(绿色建筑)分析报告与计算书1 .室外风环境分析报告2 .室内自然通风分析报告3 .室内天然采光分析报告4 .建筑日照分析报告5 .房间外窗(含透光门)及透光幕墙有效通风换气面积与房间外墙面积比例统计表6 .西向立面外遮阳系数分析报告7 .绿色建材应用比例及计算表8 .内表面最高温度计算分析报告9 .高强钢筋用量比例计算表10 .高耐久性的高性能混凝土用量比例计算表11 .年径流总量控制率及雨量径流系数计算书12 .结露计算报告书13 .冷凝防潮验算分析报告14 .背景噪音分析报告15 .窗地面积比1:室外风环境分析报告本项目场地内未出现如下情况a当建筑群体组合为封闭的围合式布局时

2、,为确保建筑自然通风的效果,应进行建筑自然通风效果的数值分析;b当建筑所在地地势平坦,且采用斜列式布局,应进行建筑场地内风环境数值分析,以确保建筑周边无气流旋涡;c当建筑物对场地内风环境和通风效果具有较精确的要求时,应进行单独的建筑场地内风环境数值分析重庆的冬季、夏季地风风向分别是北风和东南风,全年主要风向是西北风。本项目为单体建筑,无任何遮挡建筑,亦可改善、优化建筑风环境。场地内除建筑外,其余部位均为公园较为空旷,为风提供了良好的通风廊道,不至于在项目场地内的人行区形成涡流或形成污染物的聚集。夏季的主导风向西北风,因本建筑布置为沿北至南方向,项目仅一栋楼,可直接穿过经进入项目场地区域内,缓解

3、项目场地内的热岛效应、降低场地内的污染物浓度,形成良好的室外风环境,降低场地内建筑的能耗,避免场地内的人行区形成涡流、导致污染物的聚集。从以上分析总体来看,本项目总体布局合理,减少了冬季风的影响,保证夏季和过渡季节的良好通风,为建筑微气候创造了良好的环境。满足公共建筑节能(绿色建筑)设计标准口150-052-2020第4.3.9条要求。根据重庆市绿色建筑专业委员会、重庆大学编制的重庆典型建筑布局室外风环境模拟报告分析,本项目属于重庆市I类地区公共建筑,能满足重庆市公共建筑节能(绿色建筑)设计标准中关于建筑场地内风环境的要求。2:室内自然通风分析报告本项目自然通风满足以下要求:经建筑专业复核,所

4、有管理用房自然通风房间可开启外窗净面积不小于房间地板面积的4%,建筑内无房间若通过邻接房间进行自然通风,同时,单侧通风房间的进深不超过房间净高的3倍;穿堂风房间的进深不超过房间净高的5倍。另本项目在二次设计中央空调时也设计新风进行补充通风。3 .室内采光分析报告详见单项采光分析报告。4 .建筑日照分析报告本工程为办公建筑和餐饮建筑,故不属于托儿所、幼儿园的生活用房,中小学校建筑普通教室,医院、疗养院病房和疗养室等有明确日照要求的建筑类型,可以不进行日照计算。5 .房间外窗(含透光门)及透光幕墙有效通风换气面积与房间外墙面积比例统计表表1外窗可开启面积占外墙面积比值详细判定表楼层名房间名空调房间

5、编号房间外墙面积(m2)外窗可开启面积(m2)外窗可开启面积占外墙面积最不利的比例外窗可开启面积占外墙面积的比例限值A-LOlF普通办公室RM01001222.7714.520.070.10A-LOlF普通办公室RMO1002108.1511.010.100.10A-L02F普通办公室RM02002782.2037.490.050.10A-L02F普通办公室RM02007123.209.680.080.10A-L03F普通办公室RM03002436.6012.900.030.10A-L03F普通办公室RM03011123.2011.290.090.10A-L03F普通办公室RM03012123

6、.209.680.080.10A-L03F普通办公室RM03013123.209.680.080.10A-L04F普通办公室RM04007107.806.450.060.10A-L04F普通办公室RM04010107.633.230.030.10A-L04F普通办公室RM04011107.8012.900.120.10A-L04F普通办公室RM04012107.804.840.040.10A-L05F普通办公室RM05001138.6011.290.080.10A-L05F普通办公室RM05002138.6014.520.100.10标准条目重庆市工程建设标准公共建筑节能(绿色建筑)设计标准(

7、DBJ50-052-2020)第4.2.25条有效通风换气面积不应小于所在房间外墙面积的10%,当不能满足时应设置机械通风装置。结满足(设置了机械通风)6 .西向立面外遮阳系数分析报告本项目为新建项目。本工程公建部分窗墙比如下:全楼外窗(包括透明幕墙)、外墙面积汇总表朝向外窗面积(包括透明幕墙)(m2)朝向面积(m2)朝向窗墙比东126.65759.280.17南104.26879.600.12西103.19732.200.14北50.40530.130.10合计384.502901.210.13工程项目和平山城可亍公园楼栋编号:评估指标计量单位应用比例要求绿色建材应用量建筑材料应用总量应用比

8、例设定分值计算分值绿色建材标识等级一级指标二级指标主体结构Si预拌混凝土rn380%Psa100%详造价详造价100%1020*20一星级预拌砂浆m350%8O%详造价详造价80%10一星级内隔墙m3Ps2b80%一装修S3外墙装饰面层涂料、面砖、非玻璃幕墙板等m2Ps3a8O%详造价详造价80%55一星级内墙装饰面层涂料、面砖、壁纸等rPs3b8O%5室内顶棚装饰面层涂料、吊顶等mxPs3c80%5室内地面装饰面层木地板、面砖等m2Ps3d8O%5门窗、玻璃m2PS3之80%详造价详造价80%55一星级其他S4保温材料OHT80%Ps4a100%详造价详造价100%51010一星级卫生洁具具

9、Ps4b80%详造价详造价80%55一星级防水材料rPs4c80%5密封材料kgPs480%5绿色建材应用比例P=(S+S2+S3+S4)100*100%60%表1建筑材料使用量统计表建材种类单位总计占总比例使用位置不可循环材料混凝土吨1286.551484.8388.58%墙体、屋顶、楼地面、基础建筑砂浆吨25.57墙体、屋面乳胶漆吨1.23墙面、天棚防水材料吨0.66屋面、卫生间、挡墙砌块吨170.82内外墙体可循环材料钢材吨161.12191.3311.42%墙体、屋顶、地下车库、基础木材吨4.13门、木皮、花架铝合金型材吨7.0铝合金门窗、百叶、栏杆玻璃吨15.56门、窗、栏板玻璃、雨

10、棚铜、铝天沟吨3.52电线电缆、铝合金天沟总重吨1632.351676.168.内表面最高温度计算分析报告详见单独的报告9.高强钢筋用量比例计算表本项目混凝土结构中梁、柱纵向受力钢筋采用不低于400MPa级的热轧带肋钢筋。整个工程受力普通钢筋中不低于400MPa级的钢筋用量达到85%以上。详见下表:构件类型钢筋总重(kg)不低于400MPa级钢筋(kg)梁404586404586柱128227128227板130565130565墙5011020762合计713488684140高强钢筋占受力钢筋总用量的比例95.89%备注353140/369488=95.58%10.高耐久性的高性能混凝土用

11、量比例计算表本工程的基础墙柱部位采用高耐久性的高性能混凝土,其用量占混凝土总量的比例达到50%以上。高耐久性的高性能混凝土应符合高性能混凝土应用技术规程CECS207第3.0.3条的规定,同时不低于现行标准GB/T50476混凝土结构耐久性设计规范中50年设计寿命要求。详见下表:高耐久性的高性能混凝土用量比例计算表构件类型混凝土总量(m3)高耐久性的高性能混凝土用量(m3)梁459.16163.25柱210.93251.93板430.30139.92墙814.7793.77合计1915.161058.87高耐久性的高性能混凝土占混凝土总用量的比例1915.16/1058.87=55.29%11

12、 .年径流总量控制率及雨量径流系数计算书详公园海绵城市单项设计。12 .结露计算报告书详见单独报告13 .冷凝防潮验算分析报告详见单独报告14 .背景噪音分析报告详见单独报告15.窗地面积比统计外窗或幕墙与房间地板轴线面积比计算表房间编号房间地板轴线面积AKm2)房间外窗或幕墙可开启面积A2(m2)AVA1(%)RmOlOOOl57.0416.0228.09RmO10002157.5321.3813.57Rm020002899.8636.414.05Rm02000138.130.561.48Rm02000334.803.159.05Rm02000557.049.4516.57Rm030001456.1331.196.84Rm03000218.56一一一一Rm03000410.241.5815.38Rm03000346.801.583.37Rm03000619.843.1515.88Rm03000757.0415.7527.61Rm03000857.0420.4835.90Rm03000957.0418.9033.13Rm03000539.063.158.06Rm04000156.649.4516.68Rm040003
