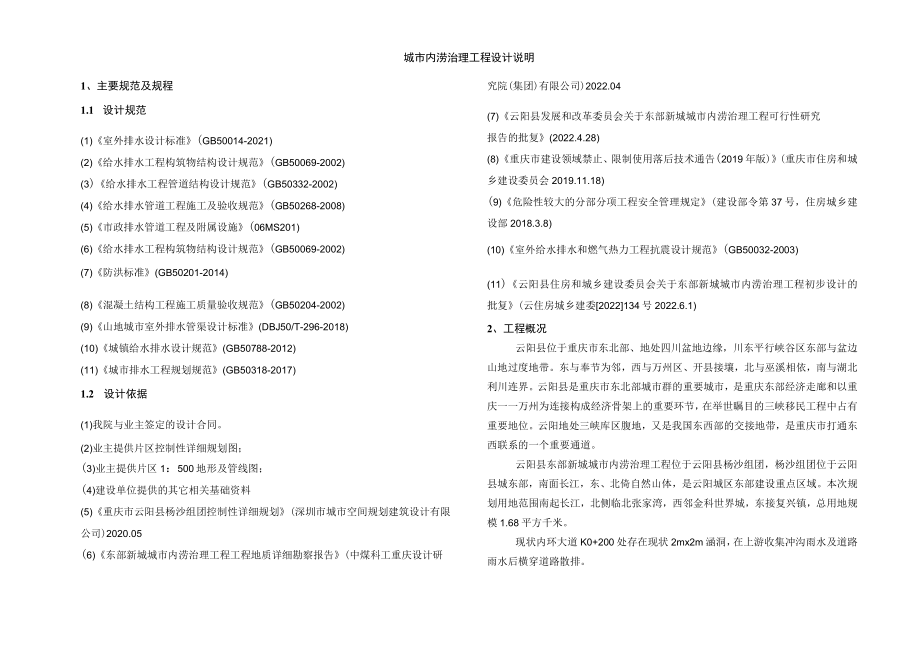

1、城市内涝治理工程设计说明1、主要规范及规程1.1 设计规范(1)室外排水设计标准(GB50014-2021)(2)给水排水工程构筑物结构设计规范(GB50069-2002)(3)给水排水工程管道结构设计规范(GB50332-2002)(4)给水排水管道工程施工及验收规范(GB50268-2008)(5)市政排水管道工程及附属设施(06MS201)(6)给水排水工程构筑物结构设计规范(GB50069-2002)(7)防洪标准(GB50201-2014)(8)混凝土结构工程施工质量验收规范(GB50204-2002)(9)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)(10)城镇
2、给水排水设计规范(GB50788-2012)(11)城市排水工程规划规范(GB50318-2017)1.2 设计依据(1)我院与业主签定的设计合同。(2)业主提供片区控制性详细规划图；(3)业主提供片区1：500地形及管线图；(4)建设单位提供的其它相关基础资料(5)重庆市云阳县杨沙组团控制性详细规划(深圳市城市空间规划建筑设计有限公司)2020.05(6)东部新城城市内涝治理工程工程地质详细勘察报告(中煤科工重庆设计研究院(集团)有限公司)2022.04(7)云阳县发展和改革委员会关于东部新城城市内涝治理工程可行性研究报告的批复(2022.4.28)(8)重庆市建设领域禁止、限制使用落后技术
3、通告(2019年版)(重庆市住房和城乡建设委员会2019.11.18)(9)危险性较大的分部分项工程安全管理规定(建设部令第37号，住房城乡建设部2018.3.8)(10)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)(11)云阳县住房和城乡建设委员会关于东部新城城市内涝治理工程初步设计的批复(云住房城乡建委2022134号2022.6.1)2、工程概况云阳县位于重庆市东北部、地处四川盆地边缘，川东平行峡谷区东部与盆边山地过度地带。东与奉节为邻，西与万州区、开县接壤，北与巫溪相依，南与湖北利川连界。云阳县是重庆市东北部城市群的重要城市，是重庆东部经济走廊和以重庆一一万州为连
4、接构成经济骨架上的重要环节，在举世瞩目的三峡移民工程中占有重要地位。云阳地处三峡库区腹地，又是我国东西部的交接地带，是重庆市打通东西联系的一个重要通道。云阳县东部新城城市内涝治理工程位于云阳县杨沙组团，杨沙组团位于云阳县城东部，南面长江，东、北倚自然山体，是云阳城区东部建设重点区域。本次规划用地范围南起长江，北侧临北张家湾，西邻金科世界城，东接复兴镇，总用地规模1.68平方千米。现状内环大道K0+200处存在现状2mx2m涵洞，在上游收集冲沟雨水及道路雨水后横穿道路散排。现状内环大道KO+38O处存在现状涵洞，收集道路及上游冲沟雨水后横内环大道照片穿道路散排。随着内环大道下部地块的开发，现状雨
5、水经涵洞收集排放后将直接冲击下游规划地块，对地块的开发造成了严重的影响，且会对下游造成严重的洪涝灾害。为保证杨沙片区顺利泄洪，我公司受业主单位委托，新建雨水明渠及箱涵，将内环大道上现状K0+200及K0+380处涵洞雨水引流，同时收集片区西侧杨沙南路道路雨水，穿越滨江路最终排入长江。内环大道K0+200处现状2mx2m涵洞进口照片内环大道K0+200处现状2mx2m涵洞出口照片滨江大道片区总体地形3、文本说明中雨水检查井、涵洞附井均应设置防坠网4、无排水总平面图5、小坡度阶梯跌水、大坡度阶梯跌水、消力池等大样做法在平面图中什么位置？6、新设计的排水箱涵、排水明渠在平面图中什么位置？7、该片区排
6、水海绵城市有无指标要求本次设计对初步设计修改如下：1、本次设计上游汇水面积主要为片区洪水，其余汇水面积为片区洪水与片区生活排水叠加。2、采纳审查意见，在文本中补充相关描述。3、采纳审查意见，在文本中补充防坠网的相关说明。4、见S-Ol雨水总平面及汇水面积图。5、小坡度阶梯跌水、大坡度阶梯跌水、消力池等在纵断面上示意。6、详见分平面图例。7、本次设计为单体构筑物，未涉及海绵城市。4、排洪涵洞计算雨水涵洞设计标准、参数及设计流量(1)防洪标准根据防洪标准，参照防洪评价设计单位的意见并结合实际情况，本次设计涵洞按100年一遇标准设防，同时根据城市防洪工程设计规范留有一定的安全超高，尽力确保防洪渡汛安
7、全。(2)计算公式1)采用重庆地区(云阳县)暴雨强度公式进行复核:滨江大道南侧护岸3、设计范围和内容排水工程内容为：云阳县东部新城城市内涝治理工程涵洞及明渠设计。4、初设批复及其执行情况本次设计根据云阳县住房和城乡建设委会云阳县住房和城乡建设委员会关于东部新城城市内涝治理工程初步设计的批复（云住房城乡建委2022134号）对初设阶段提出的问题进行修改，具体意见及执行情况如下：初设阶段意见如下：1、文本说明中排水明渠和箱涵计算和校核的行洪流量宜考虑片区洪水和片区生活排水叠加的最不利情况2、文本说明中排水明渠宜设置防坠安全措施（大样图中有安全措施）HD-16-HD-2857.714.214.614
8、.6HD-52-HD-28298.37.38.3HD-28HD-6986.71921.921.9(4)涵洞断面计算涵洞粗糙系数为0.017,管道粗糙系数为0.01设计段落涵洞断面超高(m)坡度流速m/s设计流量m7s涵洞过流能力m/sHD-1-HD-62mx2m0.50.027.49.417.8HD-6-HD-162mx2.5m0.20.0053.19.211.5HD-33-HD-161.5mxl.5m0.10.0052.584.65.42HD-16-HD-282.5mx2.5m0.30.0053.5814.619.67HD-52HD-286。8、排水工程危险性较大的分部分项（1）根据危险性较
9、大的分部分项工程安全管理规定（中华人民共和国住房和城乡建设部令第37号）及住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知。本项目危险性较大的分部分项工程主要为雨污水管道开挖深度超过3m（含3m）的基坑（槽）的土方开挖工程。156m,2.5mx2.5m明渠325m,2.5mx2.5m箱涵188m,3.5mxl.5m明渠97m,dl800管道270m。(2)本工程与规划用地的关系本次设计泄洪涵洞在进入滨江大道之前与建设用地有部分交叉，此段线路为业主与规划部门沟通后确定，其他均位于建设用地以外，不会对地块开发造成影响，其中接杨沙南路的dl800雨水管道位于滨江大道15
10、米后退红线内，亦不会对地块开发造成影响。(3)纵断面设计本次设计涵洞起点处标高为306.500,终点处标高为142.500,全线高差约164mo本次设计涵洞最小坡度按0.005进行控制，保证雨水管道最小流速不小于0.6ms。本次设计雨水涵洞最大流速按7.5ms进行控制，防止冲刷。6、管材、基础和接口(1)管道断面形式本次设计雨水明渠及箱涵采用矩形断面，本次设计雨水管道采用圆形断面。(2)管材本次设计雨水明渠及箱涵采用钢筋混凝土现浇，本次设计雨水管道采用纤维增强聚丙烯(FRPP)加筋管，环刚度不小于8KNm20(3)管道基础本次设计排水管道及其构筑物抗震等级按6度进行设计。根据室外给水排水和燃气热力工程抗震设计规范钢筋混凝土管体的混凝土等级，不应低于C25,本次设计钢筋混凝土管道混凝土等级按C30进行设计，徜强度不应小于MUlO,本次设计按MUlO进行设计，砌筑沙浆采用水泥沙浆，强度不低于M10,设计按MlO进行设计。管道地基承载力应不小于80KPa,本次设计按200KPa进行设计，本次设计排水管道均采用柔性接口，适用于抗震（5）施工前应校测已设计综合管廊、排水管道与已建各种管道的断面、高程和位置，确保满足接入条件后方可施工。若开挖中发现图中未示意的排水管道，应通知业主和监理，并联系设计人员共同研究解决。（6）沟槽回
