1、城市公园冷凝防潮验算分析报告项目名称：城市公园项目地点：城市公园冷凝防潮验算分析报告一、计算依据L民用建筑热工设计规范GB50176-20162 .绿色建筑评价标准GB/T50378-20193 .绿色建筑评价技术细则二、规范要求1、依据民用建筑热工设计规范GB50176-2016和绿色建筑评价标准GB/T50378-2019的要求和规定，采暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量应符合要求。2、通过计算采暖期间围护结构中保温材料因内部冷凝受潮而增加的湿度，判断是否不大于民用建筑热工设计规范GB50176-2016规定的采暖期间保温材料重量湿度的允许增量。三、模拟概述1
2、原理概要根据民用建筑热工设计规范GB501762016第7.14条，当围护结构内部可能发生冷凝时,冷凝计算界面内侧所需的蒸汽渗透阻应按式(3.2-1)计算：PPs则推导:102 PsL Pe24ZHoe24Z(切=p式中：w采暖期间保温材料重量湿度的允许增量限值()；Hoi-冷凝计算界面内侧实际的蒸汽渗透阻(nhPa/g)；Hoe冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(nhPag);Pi室内空气水蒸气分压力(Pa),根据室内计算温度和相对湿度确定；Pe-室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相对温度确定；Psc冷凝计算界面处与界面温度对应的
3、饱和水蒸气分压力(Pa)；Z采暖期天数，应符合本规范附录三附表3.1的规定；P0保温材料的干密度(kgm3);Qi一保温材料厚度(m)。2参数设置根据民用建筑热工设计规范GB50176-2016的条文及附录要求，进行边界条件及计算参数的设置。li室内计算温度（C）：按民用建筑热工设计规范GB50176-2016第3.3节的规定采用。te采暖期室外平均温度（C）：按民用建筑热工设计规范GB50176-2016附录B表BQl确定。Ri采暖期室外平均温度（C）：按民用建筑热工设计规范GB50176-2016附录B表BQl确定。Pi室内空气水蒸气分压力（Pa）,根据室内计算温度和相对湿度确定；Pe-室

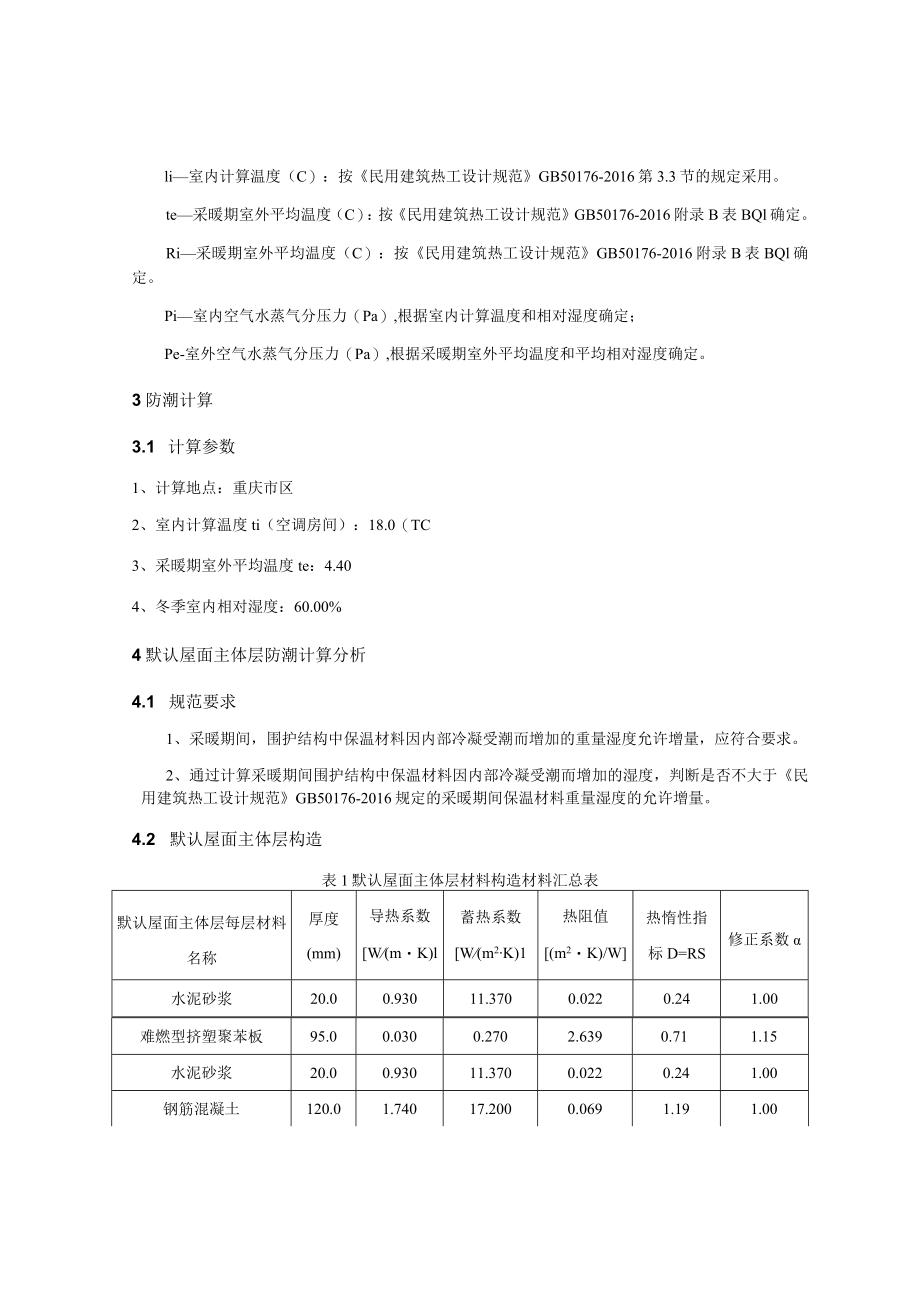

4、外空气水蒸气分压力（Pa）,根据采暖期室外平均温度和平均相对湿度确定。3防潮计算3.1 计算参数1、计算地点：重庆市区2、室内计算温度ti（空调房间）：18.0（TC3、采暖期室外平均温度te：4.404、冬季室内相对湿度：60.00%4默认屋面主体层防潮计算分析4.1 规范要求1、采暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量，应符合要求。2、通过计算采暖期间围护结构中保温材料因内部冷凝受潮而增加的湿度，判断是否不大于民用建筑热工设计规范GB50176-2016规定的采暖期间保温材料重量湿度的允许增量。4.2 默认屋面主体层构造表1默认屋面主体层材料构造材料汇总表默认屋面
5、主体层每层材料名称厚度(mm)导热系数W(mK)l蓄热系数W(m2K)1热阻值(m2K)/W热惰性指标D=RS修正系数水泥砂浆20.00.93011.3700.0220.241.00难燃型挤塑聚苯板95.00.0300.2702.6390.711.15水泥砂浆20.00.93011.3700.0220.241.00钢筋混凝土120.01.74017.2000.0691.191.00默认屋面主体层各层之和255.02.752.39默认屋面主体层热阻Ro=Ri+R+Re=2.90(m2*K)WRi=0.11(m2K)/W;Re=0.04(m2*K)W默认屋面主体层传热系数K=lRo=0.34W(m
6、2K)太阳辐射吸收系数P=0.70冷凝计算界面至围护结构内表面之间的热阻Roi2.734.3 冷凝计算界面温度冷凝计算界面温度可按下式计算:4=仁匕(4+储)CI10,1J式中：Qc冷凝计算界面温度CC）ti室内计算温度（C）：按民用建筑热工设计规范GB50176-2016第3.3节的规定采用。te采暖期室外平均温度（C）：按民用建筑热工设计规范GB50176-2016附录B表BO.1确定。Ro-围护结构传热阻（m2KAV）Ri内表面换热阻（m2KW）Roi冷凝计算界面至围护结构内表面之间的热阻（m2KW）。将表中各参数值带入上述公式中，本项目冷凝计算界面温度为:Qc=18-(18-(4.40
7、)/2.90)*(0.115+2.73)=4.66C4.4 围护结构内部冷凝受潮验算围护结构内部冷凝受潮检验可按下式进行验算：P-PP-P24qHH切=BIoAA式中：w采暖期间保温材料重量湿度的允许增量限值()；Hoi冷凝计算界面内侧实际的蒸汽渗透阻(12hPa/g)；Hoe一冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(12hPag);Pi室内空气水蒸气分压力(Pa),根据室内计算温度和相对湿度确定；Pe-室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相对温度确定；Psc-冷凝计算界面处与界面温度对应的饱和水蒸气分压力(Pa)：Z采暖期天数，应符合本
8、规范附录三附表3.1的规定；Qi一保温材料厚度(m)。将表中各参数值带入上述公式中，本项目围护结构内部冷凝受潮增量为：w=(24*34*(1252.30-516.79)/10809.22-(516.79-507.29)/952.38)/(10*35.00*95.00/1000)=1.434.5结论围护结构变量名)保温材料计算结果增量限值结论默认屋面主体层w采暖期间保温材料重量湿度的允许增量值();难燃型挤塑聚苯板1.4310.00满足5默认填充墙防潮计算分析5.1 规范要求1、采暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量，应符合要求。2、通过计算采暖期间围护结构中保温材料
9、因内部冷凝受潮而增加的湿度，判断是否不大于民用建筑热工设计规范GB50176-2016规定的采暖期间保温材料重量湿度的允许增量。5.2 默认填充墙构造表2默认填充墙材料构造材料汇总表默认填充墙每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)/W热情性指标D=RS修正系数水泥砂浆10.00.93011.3700.0110.121.00增强型改性发泡水泥保温板A型45.00.0550.9000.6550.591.25厚壁型烧结页岩空心砌块（外壁厚225mm,孔排数27排，孔洞率245%）砌体200.00.3004.5300.6673.021.00水泥砂浆10.00.
10、93011.3700.0110.121.00默认填充墙各层之和265.01.343.85默认填充墙热阻Ro=Ri+R+Re=1.49(m2K)WRi=0.11(m2K)/W;Re=0.04(m2*K)W默认填充墙传热系数K=lRo=0.67W(m2K)太阳辐射吸收系数P=0.70冷凝计算界面至围护结构内表面之间的热阻Roi1.335.3 冷凝计算界面温度冷凝计算界面温度可按下式计算:比=LtlR。W+ Rg)式中：QC冷凝计算界面温度CC)ti室内计算温度()：按民用建筑热工设计规范GB50176-2016第3.3节的规定采用。te采暖期室外平均温度(C)：按民用建筑热工设计规范GB50176
11、-2016附录B表B.0.1确定。Ro-围护结构传热阻(m2KV)Ri内表面换热阻(m2KW)Roi-冷凝计算界面至围护结构内表面之间的热阻(m2*KW)。将表中各参数值带入上述公式中，本项目冷凝计算界面温度为：Qc=18-(18-(4.40)/1.49)*(0.115+1.33)=4.82*C5.4 围护结构内部冷凝受潮验算围护结构内部冷凝受潮检验可按下式进行验算:回=24Z(10p式中：w采暖期间保温材料重量湿度的允许增量限值()；HOi-冷凝计算界面内侧实际的蒸汽渗透阻(nhPa/g)；Hoe冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(hPag);Pi室内空气水蒸气分压力(Pa),根据
12、室内计算温度和相对湿度确定；Pe-室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相对温度确定;Psc-冷凝计算界面处与界面温度对应的饱和水蒸气分压力(Pa)；Z采暖期天数，应符合本规范附录三附表3.1的规定；Qi保温材料厚度(m)。将表中各参数值带入上述公式中，本项目围护结构内部冷凝受潮增量为：w=(24*34*(1252.30-522.31)/15982.52-(522.31-507.29)/476.19)/(10*180.00*45.00/1000)=0.145.5结论围护结构变量名)保温材料计算结果增量限值结论默认填充墙w采暖期间保温材料重量湿度的
