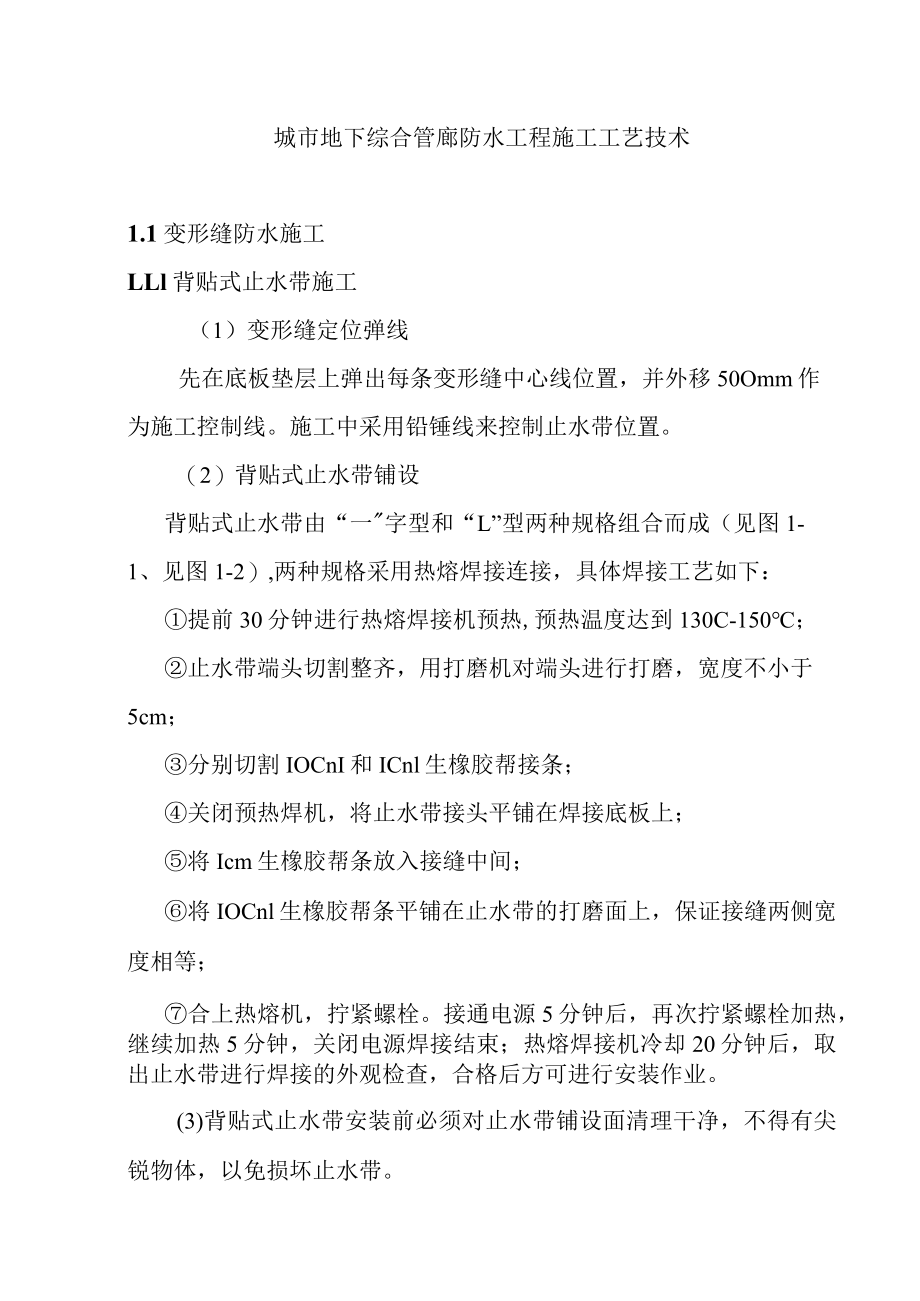

1、城市地下综合管廊防水工程施工工艺技术1.1变形缝防水施工LLl背贴式止水带施工（1）变形缝定位弹线先在底板垫层上弹出每条变形缝中心线位置，并外移50Omm作为施工控制线。施工中采用铅锤线来控制止水带位置。（2）背贴式止水带铺设背贴式止水带由“一字型和“L”型两种规格组合而成（见图1-1、见图1-2）,两种规格采用热熔焊接连接，具体焊接工艺如下：提前30分钟进行热熔焊接机预热,预热温度达到130C-150；止水带端头切割整齐，用打磨机对端头进行打磨，宽度不小于5cm；分别切割IOCnI和ICnl生橡胶帮接条；关闭预热焊机，将止水带接头平铺在焊接底板上；将Icm生橡胶帮条放入接缝中间；将IOCnl

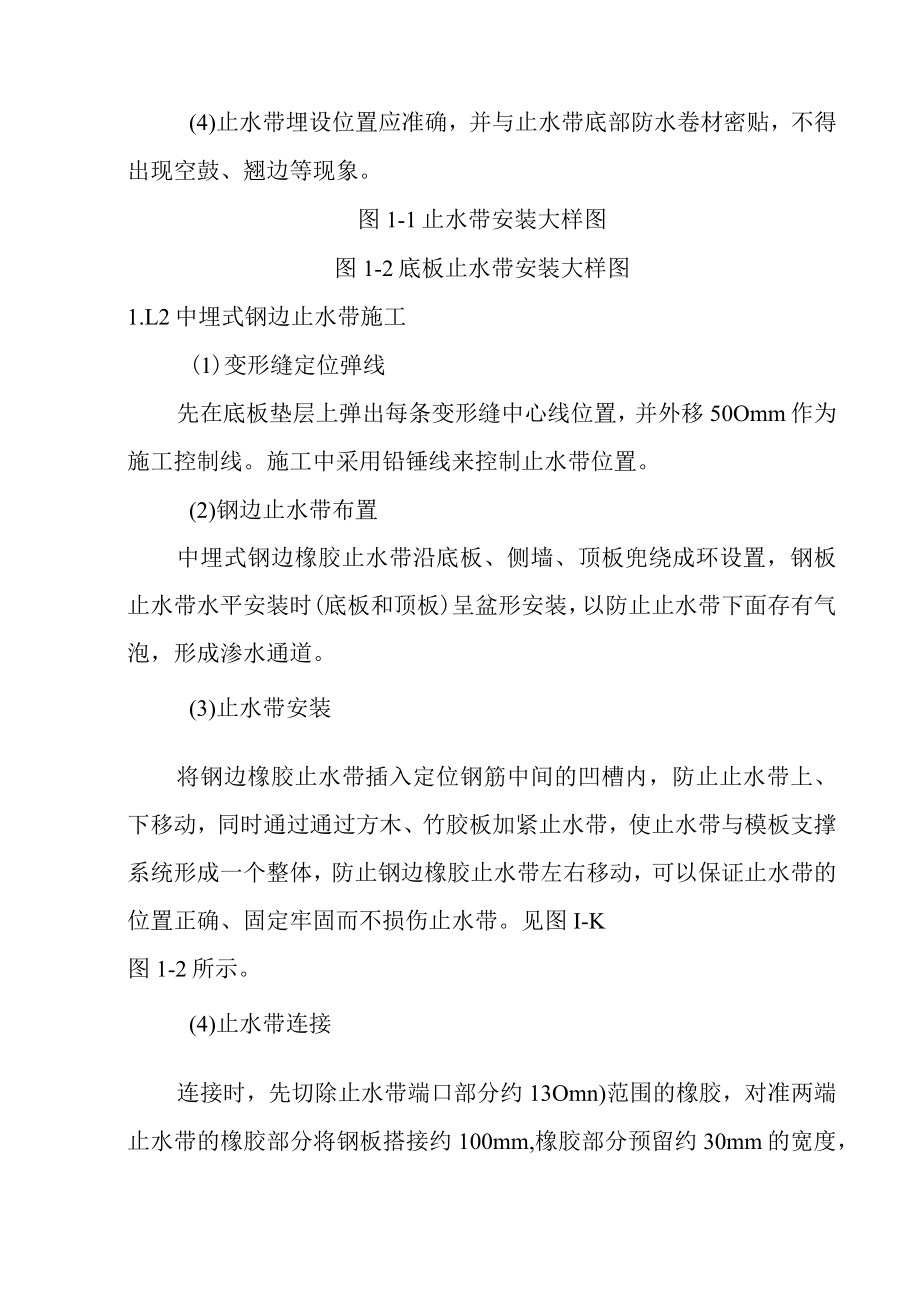

2、生橡胶帮条平铺在止水带的打磨面上，保证接缝两侧宽度相等；合上热熔机，拧紧螺栓。接通电源5分钟后，再次拧紧螺栓加热，继续加热5分钟，关闭电源焊接结束；热熔焊接机冷却20分钟后，取出止水带进行焊接的外观检查，合格后方可进行安装作业。(3)背贴式止水带安装前必须对止水带铺设面清理干净，不得有尖锐物体，以免损坏止水带。(4)止水带埋设位置应准确，并与止水带底部防水卷材密贴，不得出现空鼓、翘边等现象。图1-1止水带安装大样图图1-2底板止水带安装大样图1.L2中埋式钢边止水带施工(1)变形缝定位弹线先在底板垫层上弹出每条变形缝中心线位置，并外移50Omm作为施工控制线。施工中采用铅锤线来控制止水带位置。

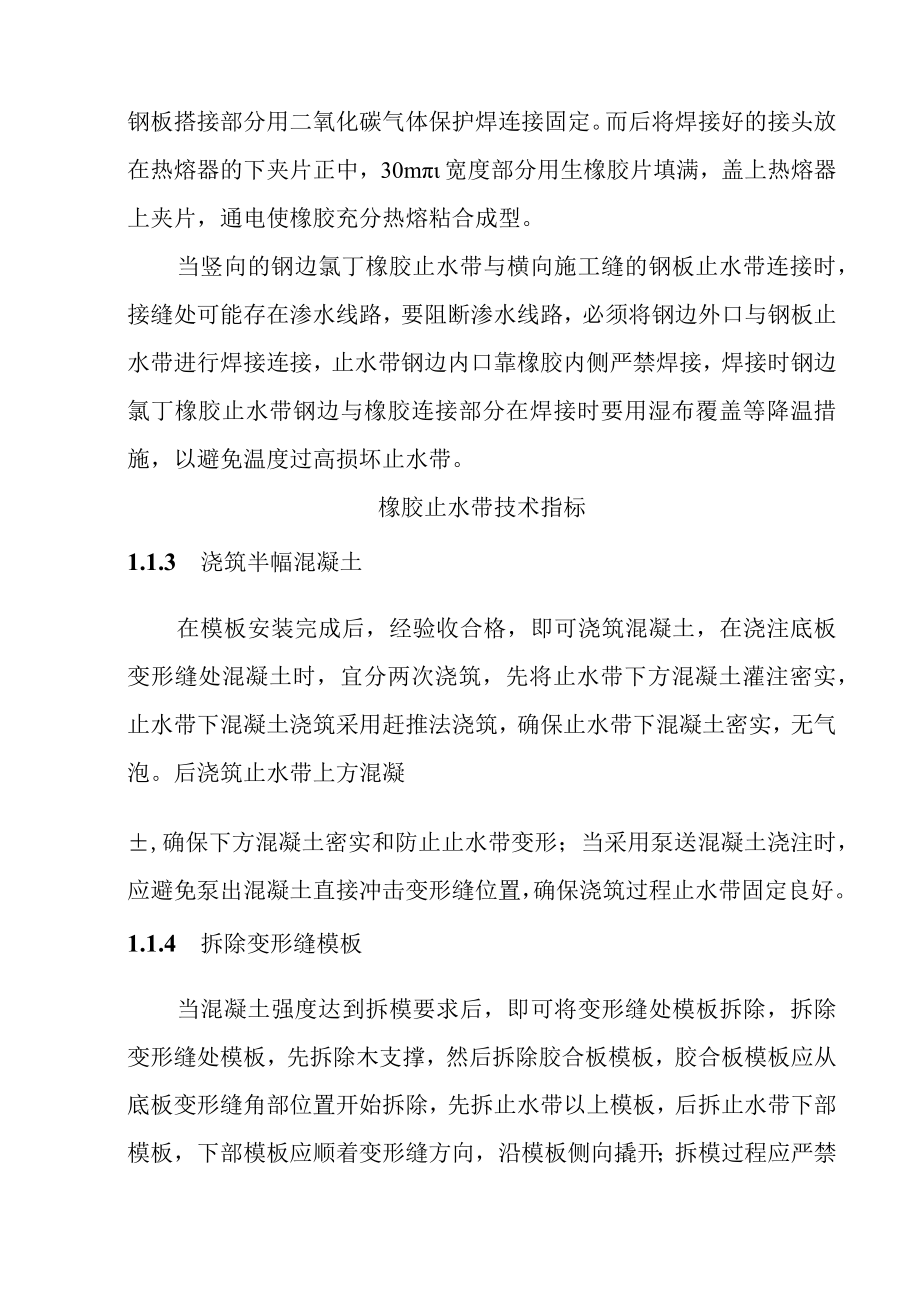

3、(2)钢边止水带布置中埋式钢边橡胶止水带沿底板、侧墙、顶板兜绕成环设置，钢板止水带水平安装时(底板和顶板)呈盆形安装，以防止止水带下面存有气泡，形成渗水通道。(3)止水带安装将钢边橡胶止水带插入定位钢筋中间的凹槽内，防止止水带上、下移动，同时通过通过方木、竹胶板加紧止水带，使止水带与模板支撑系统形成一个整体，防止钢边橡胶止水带左右移动，可以保证止水带的位置正确、固定牢固而不损伤止水带。见图I-K图1-2所示。(4)止水带连接连接时，先切除止水带端口部分约13Omn)范围的橡胶，对准两端止水带的橡胶部分将钢板搭接约100mm,橡胶部分预留约30mm的宽度，钢板搭接部分用二氧化碳气体保护焊连接固定
4、。而后将焊接好的接头放在热熔器的下夹片正中，30m宽度部分用生橡胶片填满，盖上热熔器上夹片，通电使橡胶充分热熔粘合成型。当竖向的钢边氯丁橡胶止水带与横向施工缝的钢板止水带连接时，接缝处可能存在渗水线路，要阻断渗水线路，必须将钢边外口与钢板止水带进行焊接连接，止水带钢边内口靠橡胶内侧严禁焊接，焊接时钢边氯丁橡胶止水带钢边与橡胶连接部分在焊接时要用湿布覆盖等降温措施，以避免温度过高损坏止水带。橡胶止水带技术指标1.1.3 浇筑半幅混凝土在模板安装完成后，经验收合格，即可浇筑混凝土，在浇注底板变形缝处混凝土时，宜分两次浇筑，先将止水带下方混凝土灌注密实，止水带下混凝土浇筑采用赶推法浇筑，确保止水带下
5、混凝土密实，无气泡。后浇筑止水带上方混凝,确保下方混凝土密实和防止止水带变形；当采用泵送混凝土浇注时，应避免泵出混凝土直接冲击变形缝位置，确保浇筑过程止水带固定良好。1.1.4 拆除变形缝模板当混凝土强度达到拆模要求后，即可将变形缝处模板拆除，拆除变形缝处模板，先拆除木支撑，然后拆除胶合板模板，胶合板模板应从底板变形缝角部位置开始拆除，先拆止水带以上模板，后拆止水带下部模板，下部模板应顺着变形缝方向，沿模板侧向撬开；拆模过程应严禁使用硬物对止水带进行触碰，严禁将止水带当作撬棍使力的支点，作好对外露部分止水带保护。1.1.5 聚硫密封膏施工聚硫密封膏施工在聚乙烯低发泡填缝板的内外侧，尺寸为50m
6、m*50mmo施工前要除去被粘表面的油污附着物，灰尘等杂物，保证被粘表面干燥，平整，以防止粘接不良。聚苯乙烯发泡填缝板。涂刷底涂液。按给定的配合比，将两个组份混合均匀，不论机混或是手工混合，都应达到色泽均匀无色差。混合时应防止气泡混入，涂胶时应防止气泡混入，按设计厚度均匀涂刷。精微生物双组价案硫密封膏牯术指标1.1.6 粘贴变形缝聚苯乙烯发泡填缝板混凝土浇筑完毕并拆模后，清理变形缝位置毛刺，使混凝土面平整，若止水带粘黏了污物必须予以清洗干净，在变形缝位置粘上50mm厚度的聚苯乙烯发泡填缝板，以保证变形缝的宽度，将外露部分止水带嵌入定位钢筋的中间凹槽内进入混凝土浇筑施工。如图1-3所示。1-3变
7、形缝防水安装聚乙烯泡沫塑料板技术指标1.1.7浇筑另半幅区块混凝土在粘贴完变形缝聚苯乙烯发泡填缝板和聚硫密封膏后，安装待浇筑侧的限位钢筋，固定好止水带，在另半幅钢筋绑扎完成，模板安装后，浇注混凝土，混凝土浇筑步骤和要求同“LL3”。1.1.8 变形缝注意事项变形缝所用产品都应严格按照生产厂家推荐的方法装卸、放置、装配和安装。当温度低于I(TC时不应浇筑热浇封缝料。变形缝嵌缝材料施工前，应对变形缝进行检查，使其符合图纸要求，并将预留凹槽内混凝土打毛，清扫于净。止水带宽度和材质的物理性能应符合设计要求，且无裂缝和气泡；接头应采用热接，不得重叠，接缝应平整、牢固，不得有裂口和脱胶现象。止水带中心线应
8、和变形缝中心线重合，止水带不得穿孔或用铁钉固定。止水带在施工过程中严禁在阳光下曝晒，露在外面的止水带应采用草袋等覆盖，避免紫外线辐射产生老化。止水带要采用钢筋夹定位措施，固定牢固，避免混凝土振捣过程中移位。水平安装时止水带应呈盆形，结扎在固定用钢筋框上，以防止止水带下面存有气泡，形成渗水通道。变形缝顶板迎水面处预留嵌缝槽，以双组份聚硫密封膏嵌填。在浇捣混凝土时，于设计的位置预埋呈退拔状的金属或硬木条，并在表面涂抹脱模剂，以利退拔。嵌缝施工宜在混凝土达到设计强度后进行。1.2 施工缝防水管廓施工时不得设置竖向施工缝。垂直施工缝也应尽量减少设置数量，并尽量结合变形缝的位置设置。(1)本管廊纵向设置
9、一道水平施工缝，位置在底板往上35Cm处。水平施工缝新旧混凝土交接面应清除垃圾；水平施工缝埋设3厚300宽镀锌钢板止水带，钢板止水带须定位牢固，保证止水带预埋线型及高度。镀锌钢板连接采用搭接焊，保证止水效果。(2)所有施工缝接缝面均需涂布水泥基渗透结晶型防水涂料，用量为L5kgm涂刷防水涂料前将施工缝混凝土表面浮浆和杂物清理干净，露出新鲜混凝土，然后涂刷防水涂料，其材料性能应符合下表要求：水泥基渗透结晶型防水涂料性能表(3)水平镀锌钢板止水带与中埋式钢边止水带搭接当钢边止水带与钢板止水带搭接时，钢边止水带在内，钢板止水带在外侧，钢板与钢边采用二氧化碳气体保护焊方式焊接，焊接缝要严密，以防沿止水
10、带之间渗水。1.3 防水施工13.1混凝土结构自防水本工程采用C30抗渗混凝土，抗渗等级P6,当管廊埋深超过IonI时抗渗等级P8。其施工时需注意以下方面：混凝土材料需经检验，细骨料除了能满足一般要求外，也应该用较大粗径的中粗沙，细度模数以2.528mm为宜，以减少水泥及水的用量，降低水化热，提高混凝土的抗渗性能。?试验室试配混凝土配合比时，试配的抗渗等级应按设计要求提向0.2MPao防水混凝土中各类材料的总碱量(Na20当量)不得大于3kgm；氯离子含量不应超过胶凝材料总量的0.1虬外加材料：一般混凝土中掺加适量的UEA膨胀剂。以起到微膨胀作用，从而调节收缩变形产生的混凝土裂缝。为避免混凝土
11、裂缝的出现，通常要掺加水泥重量0.5%3%的缓凝剂，以调节混凝土的凝结时间；为减少混凝土的用水量，要掺加适量的减水剂。碎外墙所用穿墙螺栓中间必须加焊止水片。并设置兜绕成环的钢片止水环及单组份聚氨酯膨胀密封胶。螺栓套管上兜绕裹紧水膨胀橡胶止水圈或水膨胀腻子止水条一圈，并应加堵头防水。浇注碎时应连续施工，避免留施工缝，保证三班倒的工人人数，并应有机动指标。碎浇筑前应进行各项预检、隐验工作，特别是管道和预埋件穿墙处、固定模板用的防水拉杆等是否已做好防水处理，合格后方可开始浇筑。防水混凝土结构内部设置的各种钢筋和绑架铁丝不得触及模板。1.1 .2结构防水层施工本管廊外侧防水层体系为：长滨路、海涛西路、
12、长滨十七街、长秀大道管廊侧壁及顶板外侧刷喷涂高弹橡胶沥青防水涂料，厚度不小于2mm；管廊底板底在底板浇筑前预铺反粘（冷粘）3厚自粘性SBS改性沥青防水卷材；顶板及底板外侧上表面在防水涂料（卷材）施工完成后，再进行50mm厚的C20细石混凝土保层施工（不要求设置分仓缝）；侧壁外表面在防水涂料（卷材）施工完成后，再进行50mm厚的喷射混凝土保护层施工（不要求设置分仓缝），喷射混凝土采用C20细石混凝土，三天强度不低于IOMPa。通风口、分配电所、投料口顶板附加防水措施。13.3 高弹橡胶沥青防水涂料施工管廊侧墙及顶板采用高弹橡胶沥青防水涂料。该防水涂料为双组份材料，第一份为水溶橡胶沥青乳液，第二份
13、为破乳剂。调制好后，通过压力喷涂机械喷出，形成雾化状态，两组份在到达混凝土基面时达到更均匀的融合，从而形成橡胶沥青涂模，起到防水作用。其施工工艺流程为：材料准备.基面处理材料搅拌试喷涂细部增强层施工大面积施工验收及成品保护材料准备防水材料应入库存放，或选择干燥通风处，其底部要垫高并做防潮处理，现场准备塑料布，阴雨天及时铺盖压实，不得水浸或雨淋。其材料性能要求如下：高弹橡胶沥青材料性能表基面验收处理防水涂料喷涂前必须对所有的结构基层、细部节点做加强处理。主要是结构表层、阴阳角、分隔缝、穿透墙面管根、表面裂缝等部位，具体做法如下：1）对明显凹凸处或不规则的突出表面进行剔除，并用高标号砂浆抹平，抹平
14、后，达到基层不能起皮、起砂;2）用铲刀清理施工表面上的所有泥块或松动的建筑垃圾，并清扫干净；3）剔除所有碎表面分隔缝凹槽内杂物、灰浆等，并用细砂溜平；4）穿墙的管件等应在防水层施工前安装牢固，不得有松动情况；5）碎表层裂缝超过2mm时要进行修复处理，处理后方可进行施工；6）喷涂施工过程中不得交叉作业或有任何物体落下。阴阳角的防水施工？D检查并清理基层平面与立面结构交接处的阴阳角，阴角R二50圆弧角；？2）沿阴阳角直接喷涂A料进行浸润加强，要求转角各半；？3）细嘴喷枪喷涂O.8mm厚喷涂高弹橡胶沥青涂料作加强层；4）大面积喷涂至设计厚度（不小于2mm厚）。基层裂缝的防水处理D对基层裂缝清洁干净，
15、无灰尘，无砂粒；？2）对2mm以下的裂缝喷涂或涂刷一道喷涂高弹橡胶沥青防水涂料加强层，2mm以上的裂缝先用速凝水不漏水泥或高强度水泥砂浆进行填缝，再喷涂或涂刷一道喷高弹凝橡胶沥青防水涂料加强层？3）经检查满足喷涂条件，开始喷涂。施工拼缝的防水处理1）施工拼缝的基面处理：用钢丝刷及铲刀等将拼缝处的尖锐物铲除，保证该位置无尖锐突起。？2）速凝型堵漏灵修补错位及跑浆严重处：采用速凝水不漏配制成可塑状，用刮板或铲刀修补，保证基面无外露石子、孔洞等。？3）喷涂或涂刷型处理全部施工缝：将全部施工缝位置用喷涂高弹橡胶沥青防水涂料喷涂或涂刷涂料修复，保证拼缝完全覆盖。无漏喷或刷、少喷或刷的现象。完成后自检，合格后报监理单位验收。验收标准1）涂料防水层所用材料及配合比必须符合设计要求。？2）涂料防水层及其转角处、分隔缝、管道根、通风口等细部做法均须符合设计要求。？3）涂料防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。？4）涂料防水层应与基层粘结牢固，表面平整、涂刚均匀，不得有流淌、皱折、鼓泡、露胎体和翘边等缺陷。？5）涂料防水层
