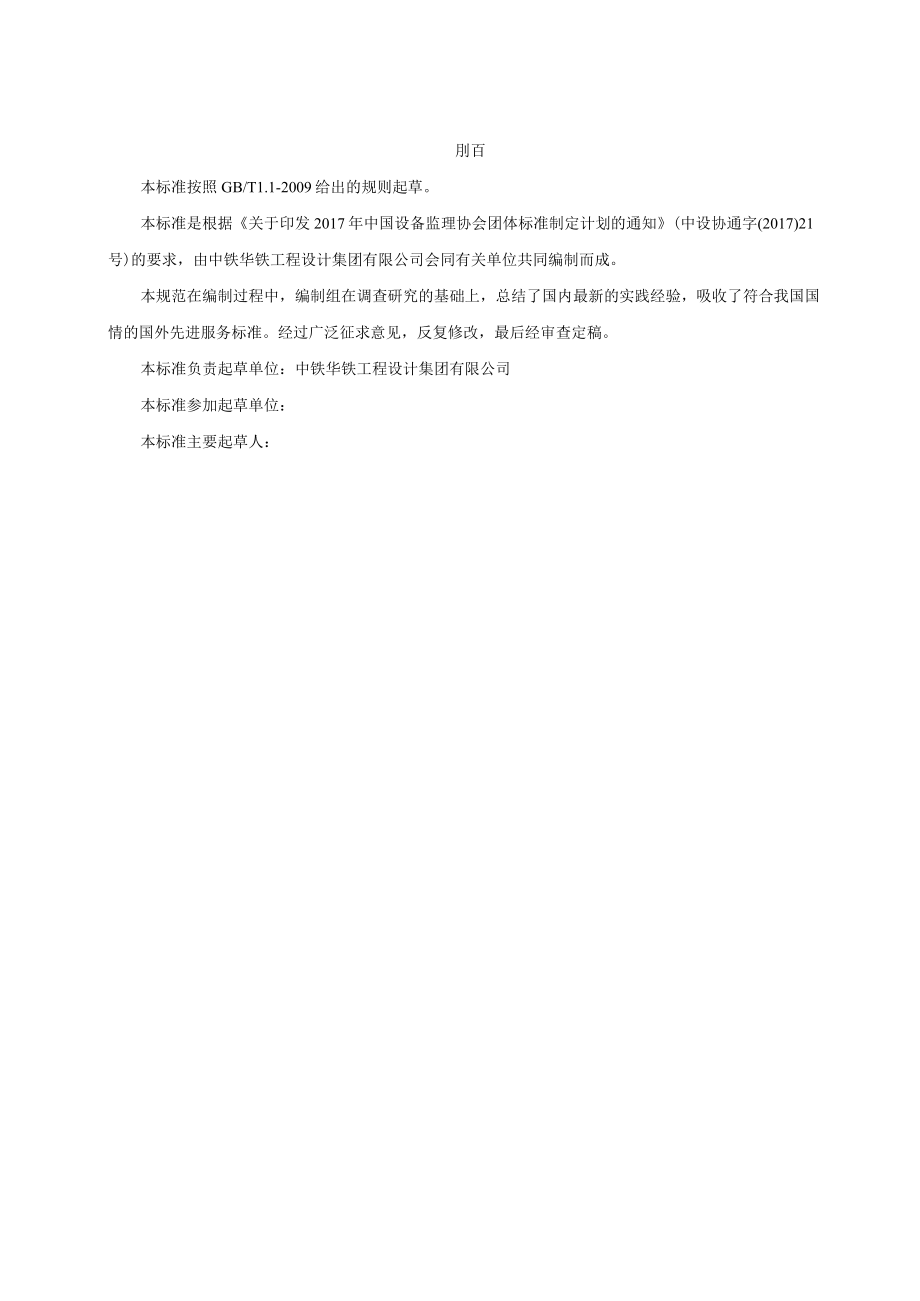

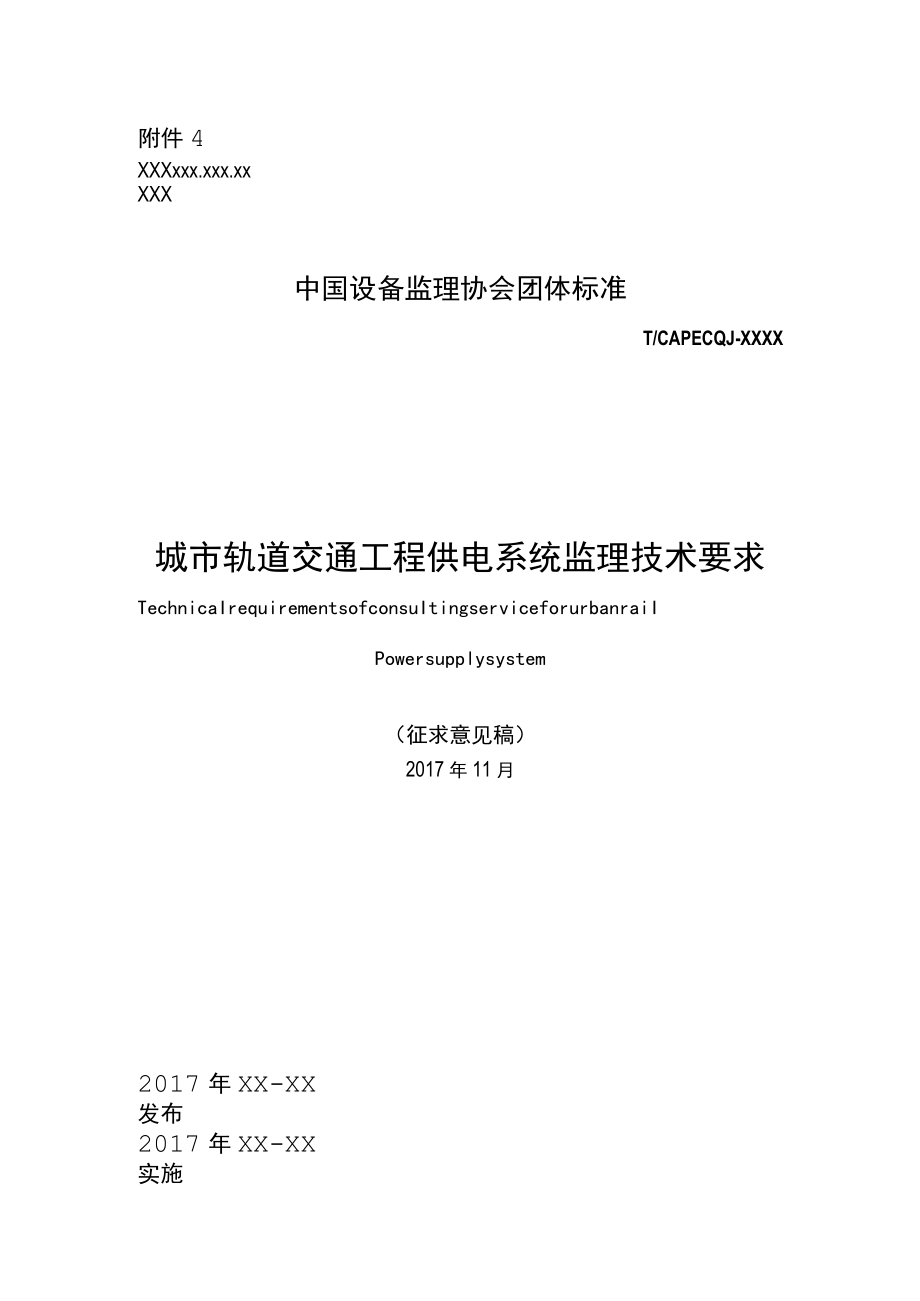

1、附件4XXXxxx.xxx.xxXXX中国设备监理协会团体标准T/CAPECQJ-XXXX城市轨道交通工程供电系统监理技术要求TechnicaIrequirementsofconsuItingserviceforurbanraiIPowersupplysystem（征求意见稿）2017年11月2017年XX-XX发布2017年XX-XX实施发布中国设备监理协会刖百本标准按照GB/T1.1-2009给出的规则起草。本标准是根据关于印发2017年中国设备监理协会团体标准制定计划的通知(中设协通字(2017)21号)的要求，由中铁华铁工程设计集团有限公司会同有关单位共同编制而成。本规范在编制过程中，
2、编制组在调查研究的基础上，总结了国内最新的实践经验，吸收了符合我国国情的国外先进服务标准。经过广泛征求意见，反复修改，最后经审查定稿。本标准负责起草单位：中铁华铁工程设计集团有限公司本标准参加起草单位：本标准主要起草人：1范围本标准规定了设备监理单位提供城市轨道交通工程供电系统设备工程监理服务的基本要求。本标准适用于设备监理单位的城市轨道交通工程供电系统设备工程监理活动，包括设计、采购、制造、储运、安装、调试、验收、试运行及运营等阶段。本标准规定的供电设备包括接触网、接触轨及变电所等系统所含设备及相应材料。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文
3、件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注明口期的引用文件，其最新版本适用于本标准。GB50157-2013地铁设计规范GB50299-1999地下铁道工程施工验收规范GB/T50328-2014建设工程文件归档整理规范GB/T26429-2010设备工程监理规范GB/T15624.1-2003服务标准化工作指南第1部分总则GB/T50833-2012城市轨道交通工程基本术语标准GB/T10411-2005城市轨道交通直流牵引供电系统3术语和定义GB/T19000-2008中确立的以及下列术语和定义适
4、用于本标准。3.1设计监理Designbusinessadvisoryservices设备监理单位接受委托人委托，按照合同约定，对设备设计过程进行专业化监督和管理的服务。3.2设备监造manufacturingconsultingservice设备监理单位接受委托人委托，按照合同约定，对设备制造过程进行专业化监督和管理的服务。3.3见证witness设备监理人员对文件、记录、实体、过程等实物、活动进行观察、审查、记录、确认等的作证活动。GB/T264292010,定义3.133.4停止见证点holdpointH点由设备监理工程师见证并签认后才可转人下一个过程、工序或节点而预先设定的监理控制点。
5、GB/T264292010,定义3.163.5现场见证点witnesspointW点由设备监理工程师对设备工程的过程、工序、节点或结果进行现场见证而预先设定的监理控制点。GB/T264292010,定义3.153.6文件见证点recordpointR点由设备监理工程师对设备工程的有关文件、记录或报告等进行见证而预先设定的监理控制点。GB/T264292010,定义3.143.7日常巡视点OrdinaryinspectionpointP点设备监理人员对设备工程进行的定期或不定期的现场监督活动。GB/T264292010,定义3.173.8安装监理installationservices设备监理单
6、位接受委托人委托，按照合同约定，对设备安装过程进行专业化监督和管理的服务。3.9调试监理DebUggingadvisoryservices设备监理单位接受委托人委托，按照合同约定，对设备调试过程进行专业化监督和管理的服务。4总则1.1 应对供电系统设备设计质量、设备制造质量、设备采购、设备运输、设备安装质量、设备调试质量、设备验收质量、试运行及运营监理所需过程进行识别与控制，确定监理控制点和监理方式，报请委托人确认后，在监理实施前告知被监理单位。1.2 应检查被监理单位相关资质及质量管理体系运行情况。1.3 应做好记录，向委托人及时报告各阶段监理工作，按约定提交工作报告。1.4 如发现不符合，
7、应要求被监理单位及时处置并采取纠正措施，并对处置结果及纠正措施进行验证；若被监理单位拒绝整改或延误时，应向委托人报告。4. 5收集国家、行业相关标准和规范，及时更新并应用。5与设计质量关的监理过程4.1 设计输入文件批准的设计计划任务书、设计投标文件、委托监理合同；经批准的项目可行性研究报告及项目评估报告；主管部门核发的建筑用地许可证等相应证明文件；有关工程建设及质量管理的法律法规；有关技术标准、设计规范、规程及设计参数；有关技术经济指标、定额及费率；地区地质和气象及地震等自然条件；供电设备的种类、电压等级、供电制式、牵引馈电形式等其它有关资料。4.2 监理内容5. 2.1供电设备设计承包商应
8、具有相应级别的资质证书和同类项目的设计经验及用户评价。5.2.2设计开始前，审核设计目标及工作计划，协助组织设计竞选，协助签订设计合同，参与交流电气系统、直流电气系统设备、牵引馈电形式设计的合同谈判；向委托方获取设计有关的投资、进度及设计目标的资料。5. 2.3设计过程中，参与设计方案评选，组织协调设计单位与外部有关部门、设计单位之间的工作，参与主要电气设备及材料选型，控制设计质量，分阶段审核，审核结果汇报委托人。5. 2.3.1审核设计方案，应符合项目质量计划对设计的质量要求。确立设计质量监理点，对设计关键监理点进行监督和检查。6. 2.3.2分阶段组织评审牵引整流变压器、牵引供电保护装置、
9、高（中）压开关柜、低压开关柜、直流开关柜及其它供电设备等设备的外形图和安装图，评审供电构配件及电缆等材料选择的符合性，审核电气一次系统图和二次原理图、审核接触网平面图和安装图及接触网限界要求。5.2.4设计输出验证。监理审核设计输出应满足设计输入的要求，列出输入输出对比清单。5.2.5设计输出文件应符合GB50157地铁设计规范相关要求。5. 2.5质量控制及设计输出验证不同过程应形成成文信息。5.3 监理措施5. 3.1开展设计监理实施前，应搜集本标准5.1条的设计输入文件作为审核依据。6. 3.2制定与设计工作计划相协调的监理工作计划，动态跟踪。7. 3.3每一次的审核均以设计目标为目的，
10、持续改进。8. 3.4组织接口讨论，列出供电专业与土建、机电、轨道等专业的接口清单，明确划分。9. 3.5组织设计评审以对设计输入的验证。10. 3.6组织参加设计对施工单位的技术交底，组织参加出图后的施工单位审核后的图纸会审，并收集信息行形成纪要。5.4 设计输出5.5 .1审核设计输入，满足设计合同和监理合同要求，设计目标符合设计合同要求。5. 4.2供电设备的一次系统图、二次原理图实现的功能要符合设计任务书要求，符合运营的一定常规需求，满足设计合同要求。接触轨和架空接触网，牵引网制式符合车辆受电要求，牵引负荷容量、列车运行最高速度、线网及城市特点等因素要求。外形图要符合土建等其它专业安装
11、尺寸要求。6. 4.3开关柜型号规格的选择除应符合合同外，还应符合电气开关柜国家及行业标准的要求，应优先采用国家或行业的定型产品，设计输入有具体要求的除外。监理形成审核结果清单。7. 4.4监理审核设计的设备使用安全性应体现在设计文件中，技术指标应符合相关电气设计规范。8. 4.5设备设计文件技术先进性、适用性及经济性的辩证统一关系性审核，组织讨论关键点，形成结论意见。9. 4.6设计进度控制分阶段对比，按照出图计划应满足出图需求，形成计划及纠偏过程成文信息。10. .7投资要控制到设计概算不得超过投资估算，施工图预算不得超过设计概算，形成成文信息。5. 4.8设计阶段监理成文信息应完整，归集
12、成套。6与采购有关的监理过程5.1 依照委托方要求，协助建设单位组织相关单位和合格厂商进行技术交流、技术考察等，对厂商的资质、生产能力、技术水平、检测手段进行评价，提出相应报告。6. 2依照委托方要求，协助建设单位起草招标文件；协助建设单位审查甲供设备投标单位资质。6.3负责设备的到货验收、现场试验、交接、最终验收；见证备品、备件交货验收、交接；图纸、技术文件等资料的验收、交接。7与制造质有关的监理过程7.1 制造过程7.1.1产品设计7.1.1.1产品设计应以与产品相关联的工程设计单位出具的文件为依据，依照设计变更、会议纪要、技术协议等对牵引整流变压器、各类开关柜、构配件及电气材料进行电气和
13、结构设计，工艺深化设计，产品设计应符合电气开关柜相关国家及行业标准要求。监理审核产品设计计划，审核输入文件充分性,输出文件应满足输入要求，形成审核记录。7. 1.1.2产品设计输出文件应有评审、验证及确认的过程。7. 1.1.3监理审核牵引整流变压器、配电变压器、整流器、高低压开关柜、直流开关柜、交直流屏、排流柜及上隔离开关柜等设备的构配件、材料的电气性能及结构产品设计文件，审核产品的设计的输出是否满足设计输入的要求。7.1.1.4每一次供电设备及材料、接触网零件及线材等产品设计更改不得违背经强审的设计文件和有关标准要求。检查经项目负责人签认的变更记录。7.1.1.5审核设备制造企业设计管理制
14、度及流程。7.1.1.6审查设备制造关键工序作业指导书及工艺文件（工艺流程卡等），质量控制文件的有效性、完整性。7.1.1.7通过对设计文件的评审和样机试制，验证设计输出应满足设计输入要求；高压开关柜、低压开关柜、直流开关柜及变压器等设备的样机生产，是设计验证的重要环节。主要技术指标应符合设计输入要求，列出对比清单。7.1.2原材料7.1.2.1 应抽查企业进厂钢材、绝缘材料、铜材、导线、箔材、电磁线、硅钢片、非晶合金的质量证明文件及技术参数，应符合技术规格书要求。当技术规格书中无具体要求时，抽查率不低于20%。7. 1.2.2应审查外协柜体的分供方出厂检验报告及合格证明，外协组装用加工镀锌件
15、、烤漆件的合格证明。检查合格证明文件与设备实体的符合性。7.1. 2.3应抽查原材料的进厂检验记录，主要技术参数应满足技术规格书要求。抽查率不低于20%。7.1.2.4应审查材料的采购和复验与设计和合同的符合性。7.1.2.5原材料检查及抽查应形成成文信息。7.1.3元器件7.1.3.1应审查真空断路器、电流互感器、电压互感器、避雷器、零序互感器、直流断路器、低压空气断路器、直流接触器、分段绝缘器、隔离开关的质量证明文件及出厂试验报告，对主要元器件制造商、规格、型号及参数进行重点核查，其内容应符合设计、技术规格书及设计联络会议纪要相关要求。7.1.3.2应抽查开关柜内安装的二次元器件质量证明文件，包括仪表、综合保护器、杂散电流监测装置、交换机、PLC、继电器、控制开关、信号灯、变送器、接触器、分流器等元器件。检查试验报告技术参数的符合性。抽查率每类元器件不低于20%。7.1.3.3首次采用的元器件，设备供货商应做试验进行验证，按照最大允许技术参数进行试验，形成是否满足技术要求的结论。监理查验结论文件，必要时向委托方报告。7.1.4加工
