1、基土钎探分项工程质量技术交底卡GD施工单位工程名称分部工程交底部位期年月日交底内容施工准备（一）材料要求砂：一般为中砂。（二）主要机具1、 工打钎：一般钢钎，用直径42225mm的钢筋制成，钎头是60。尖锥形状，钎长1.82.1m；穿心锤（重IOkg）,2、 机械打钎：轻便触探器。3、其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。C）作业条件1、基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）长、宽均符合设计图纸要求。2、根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。钎探点的布置依据设计要求，当设计无要求时，应按
2、规范规定执行，也可参照表IT执行。表1-1槽宽（cm）排列方式及图示间距（m）深度（In）小于80中心一排1.51.580200两边错开1.51.5大于200梅花型1.52.1柱基梅花型1.52.01.5,并不浅于短边3、按钎探点平面布置图放线并撒白灰点。4、杆上每30Cm预先划好横线。操作工艺（一）工艺流程放钎点线一就位打钎（记录锤击数）一拔钎（检查孔深）一灌砂（二）施工方法和技术要求1、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。2、就位打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm,把触探杆垂直打入土层中。3、记录锤击数：

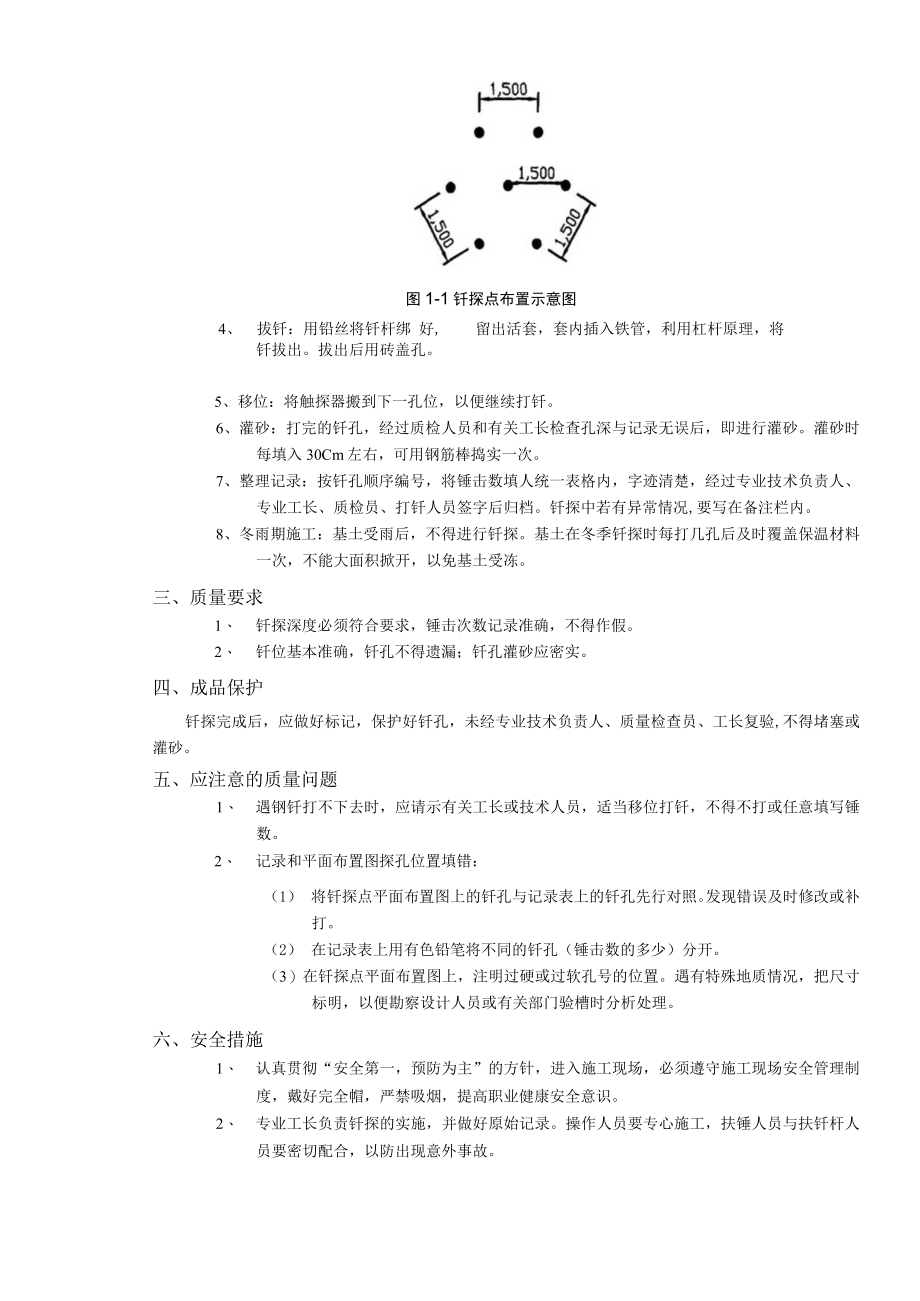

3、钎杆每打入土层30cm,记录一次锤击数。钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。4、图1-1钎探点布置示意图拔钎：用铅丝将钎杆绑 好,留出活套，套内插入铁管，利用杠杆原理，将钎拔出。拔出后用砖盖孔。5、移位：将触探器搬到下一孔位，以便继续打钎。6、灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30Cm左右，可用钢筋棒捣实一次。7、整理记录：按钎孔顺序编号，将锤击数填人统一表格内，字迹清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。钎探中若有异常情况,要写在备注栏内。8、冬雨期施工：基土受雨后，不得进行钎探
4、。基土在冬季钎探时每打几孔后及时覆盖保温材料一次，不能大面积掀开，以免基土受冻。三、质量要求1、 钎探深度必须符合要求，锤击次数记录准确，不得作假。2、 钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。四、成品保护钎探完成后，应做好标记，保护好钎孔，未经专业技术负责人、质量检查员、工长复验,不得堵塞或灌砂。五、应注意的质量问题1、 遇钢钎打不下去时，应请示有关工长或技术人员，适当移位打钎，不得不打或任意填写锤数。2、 记录和平面布置图探孔位置填错：（1） 将钎探点平面布置图上的钎孔与记录表上的钎孔先行对照。发现错误及时修改或补打。（2） 在记录表上用有色铅笔将不同的钎孔（锤击数的多少）分开。（3）
5、在钎探点平面布置图上，注明过硬或过软孔号的位置。遇有特殊地质情况，把尺寸标明，以便勘察设计人员或有关部门验槽时分析处理。六、安全措施1、 认真贯彻“安全第一，预防为主”的方针，进入施工现场，必须遵守施工现场安全管理制度，戴好完全帽，严禁吸烟，提高职业健康安全意识。2、 专业工长负责钎探的实施，并做好原始记录。操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。专业技术负责人：交底人：接受人：施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，
6、并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤脚不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝
7、缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
