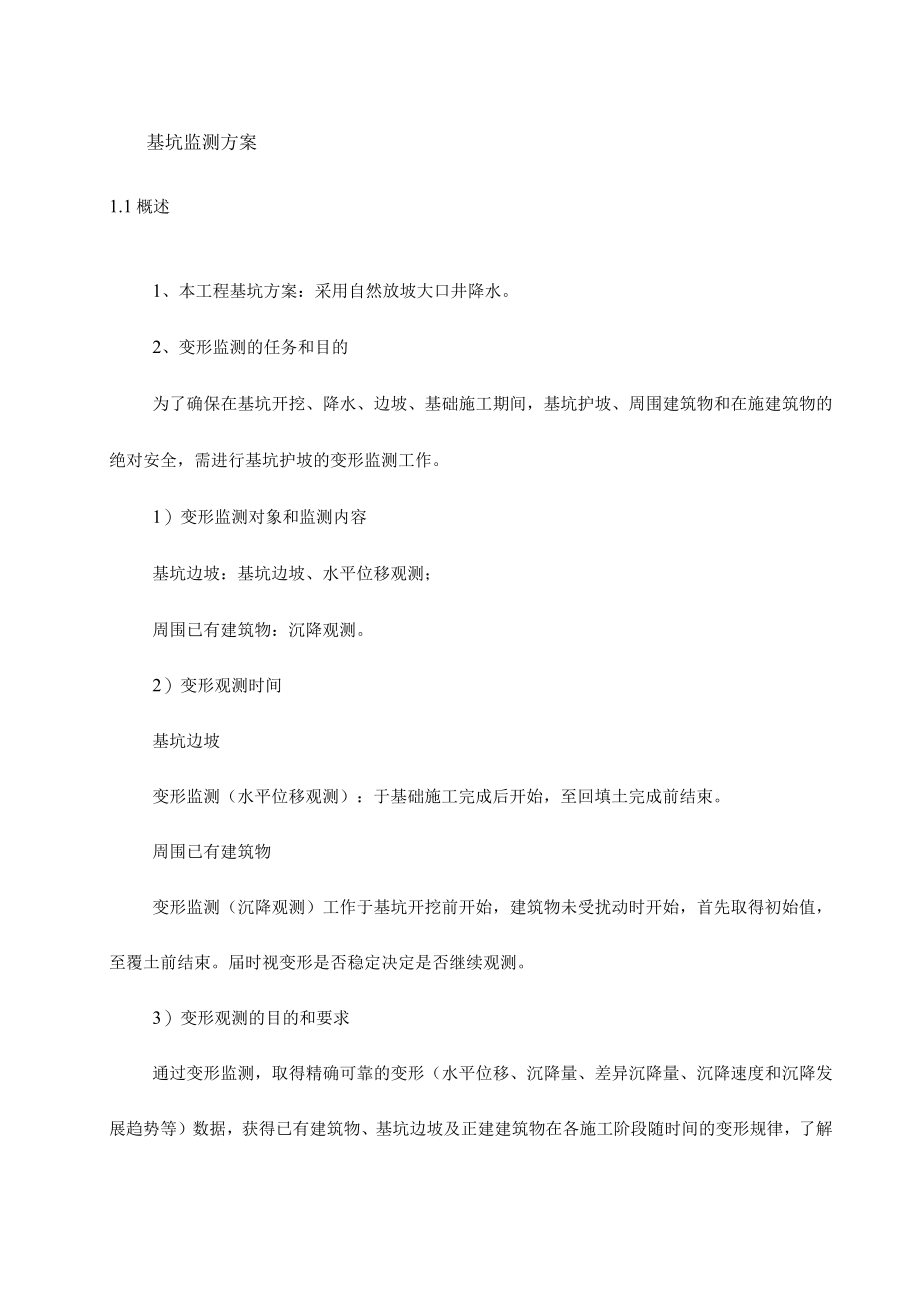

1、基坑监测方案1.1概述1、本工程基坑方案：采用自然放坡大口井降水。2、变形监测的任务和目的为了确保在基坑开挖、降水、边坡、基础施工期间，基坑护坡、周围建筑物和在施建筑物的绝对安全，需进行基坑护坡的变形监测工作。1）变形监测对象和监测内容基坑边坡：基坑边坡、水平位移观测；周围已有建筑物：沉降观测。2）变形观测时间基坑边坡变形监测（水平位移观测）：于基础施工完成后开始，至回填土完成前结束。周围已有建筑物变形监测（沉降观测）工作于基坑开挖前开始，建筑物未受扰动时开始，首先取得初始值，至覆土前结束。届时视变形是否稳定决定是否继续观测。3）变形观测的目的和要求通过变形监测，取得精确可靠的变形（水平位移、

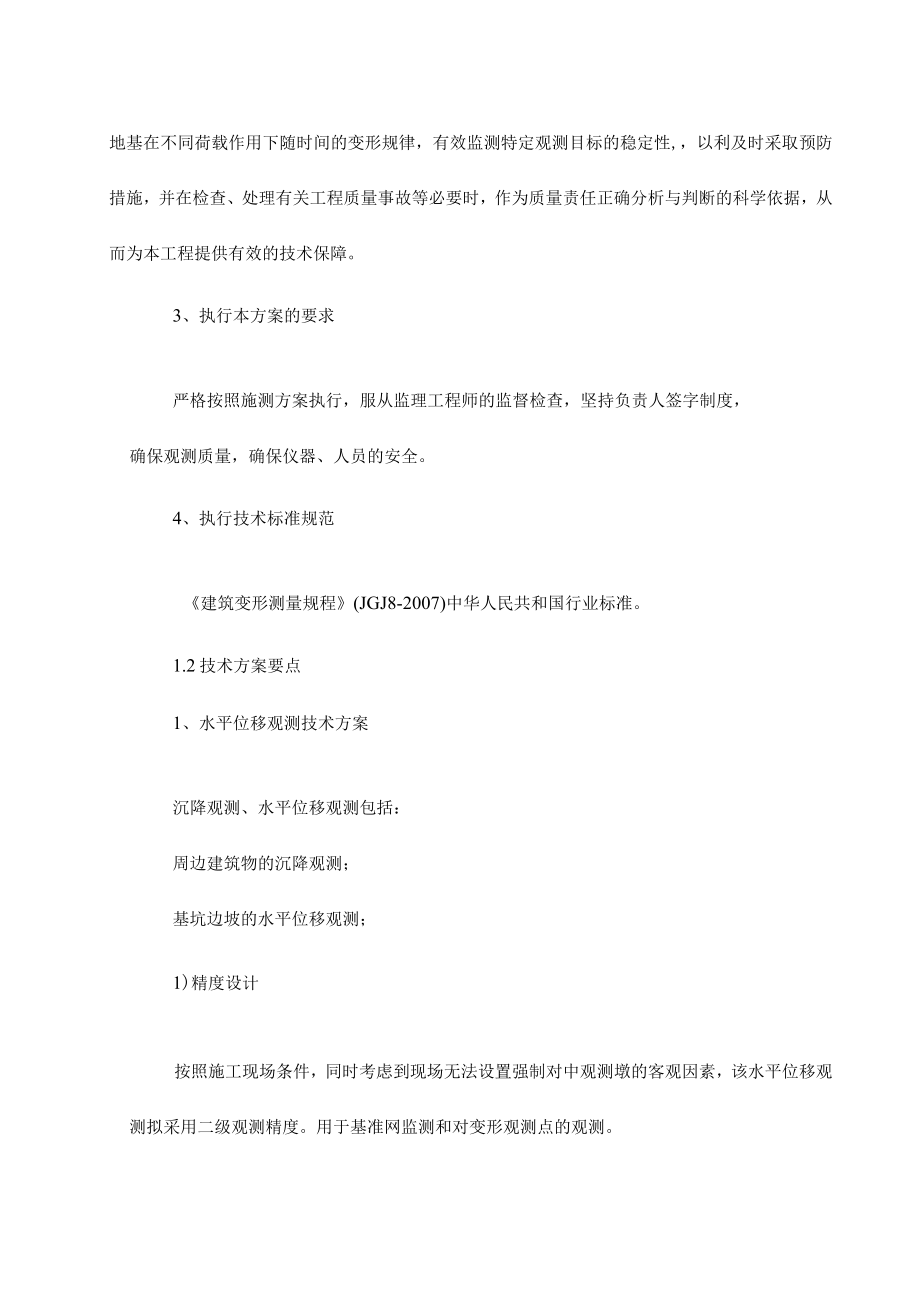

2、沉降量、差异沉降量、沉降速度和沉降发展趋势等）数据，获得已有建筑物、基坑边坡及正建建筑物在各施工阶段随时间的变形规律，了解地基在不同荷载作用下随时间的变形规律，有效监测特定观测目标的稳定性,，以利及时采取预防措施，并在检查、处理有关工程质量事故等必要时，作为质量责任正确分析与判断的科学依据，从而为本工程提供有效的技术保障。3、执行本方案的要求严格按照施测方案执行，服从监理工程师的监督检查，坚持负责人签字制度，确保观测质量，确保仪器、人员的安全。4、执行技术标准规范建筑变形测量规程(JGJ8-2007)中华人民共和国行业标准。1.2技术方案要点1、水平位移观测技术方案沉降观测、水平位移观测包括：

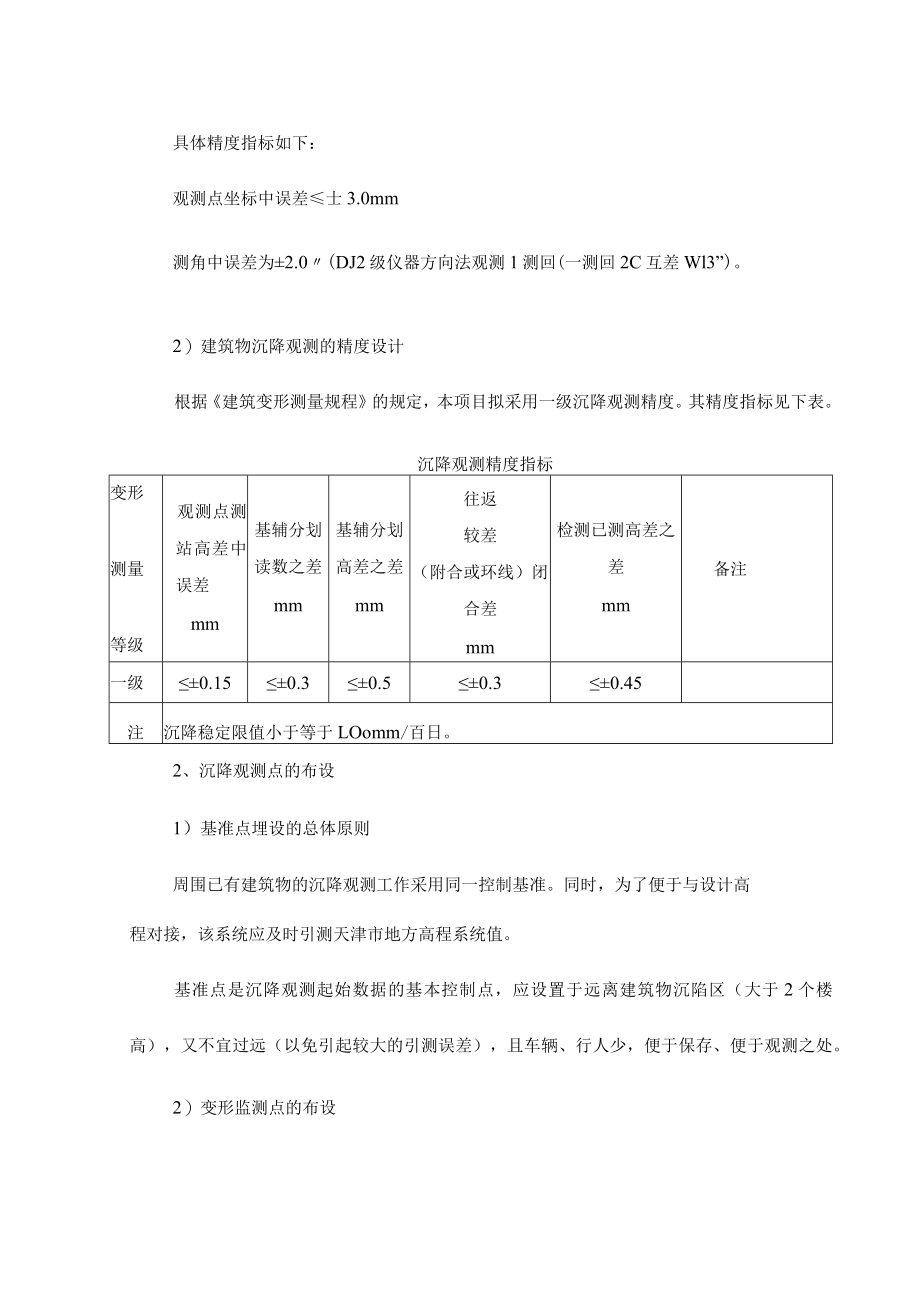

3、周边建筑物的沉降观测；基坑边坡的水平位移观测；1)精度设计按照施工现场条件，同时考虑到现场无法设置强制对中观测墩的客观因素，该水平位移观测拟采用二级观测精度。用于基准网监测和对变形观测点的观测。具体精度指标如下：观测点坐标中误差士3.0mm测角中误差为2.0(DJ2级仪器方向法观测1测回(一测回2C互差Wl3”)。2）建筑物沉降观测的精度设计根据建筑变形测量规程的规定，本项目拟采用一级沉降观测精度。其精度指标见下表。沉降观测精度指标变形测量等级观测点测站高差中误差mm基辅分划读数之差mm基辅分划高差之差mm往返较差（附合或环线）闭合差mm检测已测高差之差mm备注一级0.150.30.50.30
4、.45注沉降稳定限值小于等于LOomm/百日。2、沉降观测点的布设1）基准点埋设的总体原则周围已有建筑物的沉降观测工作采用同一控制基准。同时，为了便于与设计高程对接，该系统应及时引测天津市地方高程系统值。基准点是沉降观测起始数据的基本控制点，应设置于远离建筑物沉陷区（大于2个楼高），又不宜过远（以免引起较大的引测误差），且车辆、行人少，便于保存、便于观测之处。2）变形监测点的布设按照建筑变形测量规程的要求，根据基础、基坑边坡和周边已有建筑物的具体情况，基坑水平位移及建筑物沉降观测点的布置工作按照下述条款的具体要求执行:在周边已有建筑物上，布设沉降观测点。在基坑边坡，共布设水平位移观测点。基坑边
5、坡变形观测点的埋设边坡点采用埋设特制观测标志的方式。在基坑边坡埋设特制观测标志，用混凝土将观测标志埋设在基坑边缘。3、采用的技术方法基坑外边坡方向采用视准线法监测，凹进点采用小角法测量的两种不同监测方法进行监测，通过基坑外围布设的高精度平面控制网确保这两种方法中工作基点的的稳定性监测、基坑倾斜的观测精度。1）小角法在场地范围内，沿基坑每条边线的沿长线，埋设工作基点，基坑坡肩1.0米范围内处埋设观测点（钢板尺）。位移变形观测在各工作基点及各观测点布设完成后，对工作基点进行校核,误差不大于2mm。选用拓普康GTS-102N电子全站仪（测角精度2）进行观测,观测时使每段观测点与工作基点布成一条准直线
6、,将仪器设于一端工作基点上,后视另一工作基点,确定各观测点相对于准直线的偏角（小角），然后计算出各点的偏移量。2）视准线法工作基点的建立和观测点布置与小角法相同属一套。观测时采用拓普康GTS-IO2N电子全站仪（测角精度2）,将仪器摆放在每条边端点的工作基点上，后视另一端的工作基点，使各观测点均在仪器的视准线上，可直接读取各观测点的偏移量（钢板尺的刻度为毫米）。3）沉降观测本工程拟使用拓普康AT-G2精密水准仪配合2m钿钢水准带尺，严格按照规范对精密几何水准测量的要求进行观测、平差计算、整理成果。施测时，按照一级沉降观测精度要求，进行基准点各点之间、某一基准点至工作基点的往返观测，即控制测量，
7、如有条件亦应构成几何图形；按照一级精度要求进行沉降观测点间的观测，构成几何图形，每次观测时应保持相同的几何图形。1.3 数据处理要认真检查记录，计算成果，并画出基坑边坡的水平位移曲线图，计算出单次位移量和累计位移量。各变形点的状态值，计算各点一个观测周期内的变形量及累计变形量，填写变形监测成果表，计算变形速率等。遇特殊情况或异常情况必须随时向工程项目部部报告。1.4 作业规范固定主要观测人员。固定观测仪器、标尺和标志杆。固定观测路线和观测方法，露天作业部分应固定观测时间。每次观测前30分钟晾仪器和标尺。使用的仪器设备定期检测校正。前后视的标尺至仪器的距离尽可能相等。1.5 最终成果和技术报告全部观测工作完成之后，认真检查全部原始观测记录，核对全部观测成果，并结合荷载、地质、气象等外界相关因素分析成果，绘制各种图表，总结经验，编写正式沉降观测技术总结报告书，提交满足规程规定的全部技术资料和报告。1.6 特殊情况处理开挖过程中如出现开挖速度过快造成沉降超过标准要求，增加观测次数，并要求当天出具数据。遇特殊或异常情况必须随时向项目部报告，停止施工作业，采取回填或局部加强措施。
