1、混凝土局压验算(HJY-I)项目名称构件编号B期设计校对审核执行规范:混凝土结构设计规范(GB50010-2010),本文简称混凝土规范钢筋:d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;Q-HRBF400;R-HRBF5001计算条件1.1计算简图计算简图1.2己知条件间接钢筋类型螺旋筋间接钢筋级别HRB400受压位置:局部受压区为矩形,受压构件为圆形压力设计值R(kN)9900.00间接钢筋螺距s50品分布类型螺旋区域直径D】1000校附加压应力。(N/mm2)螺旋钢筋直径di(mm)10受压区宽度b(mm)800受压区高度a(mm)800孔道凹

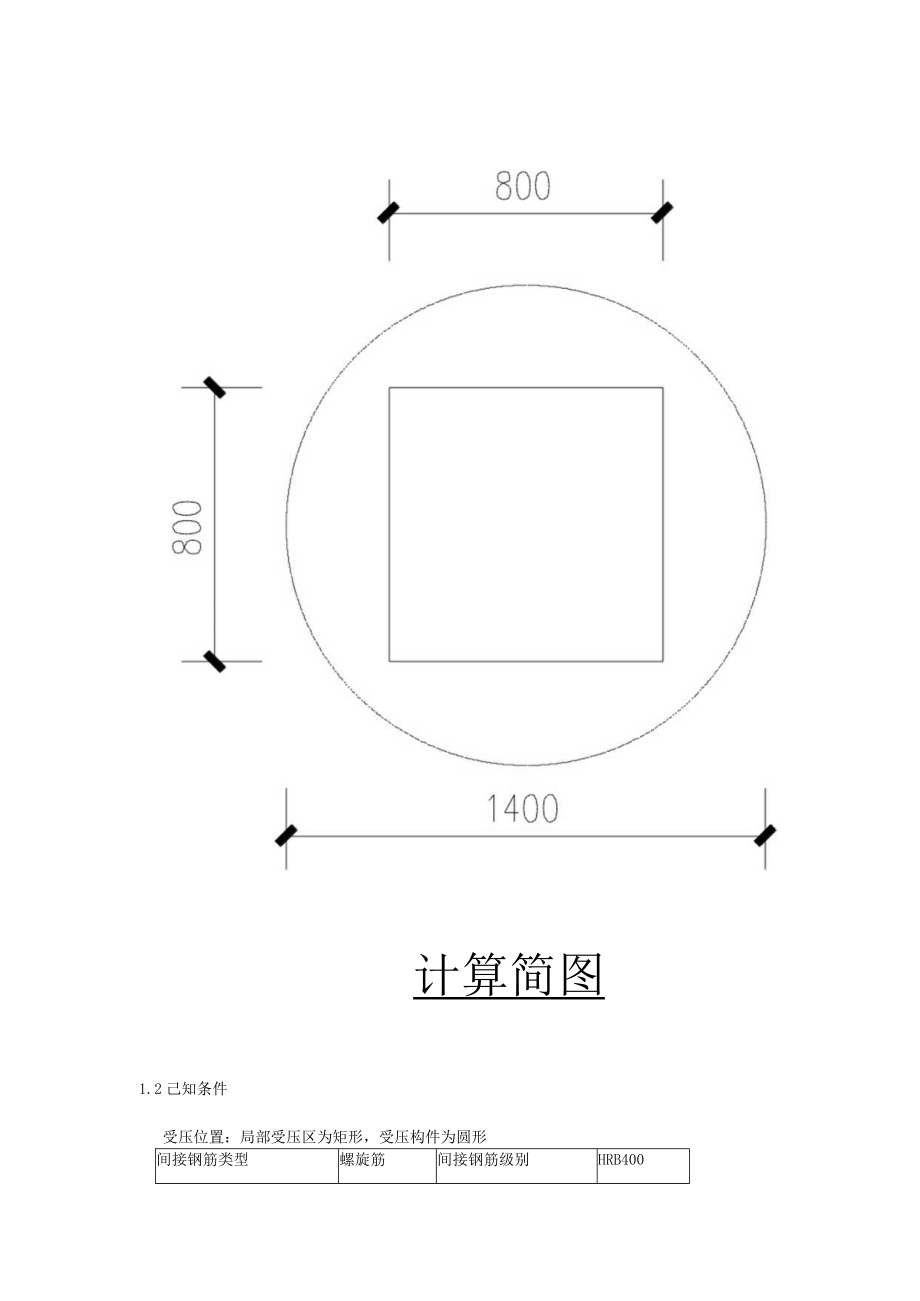

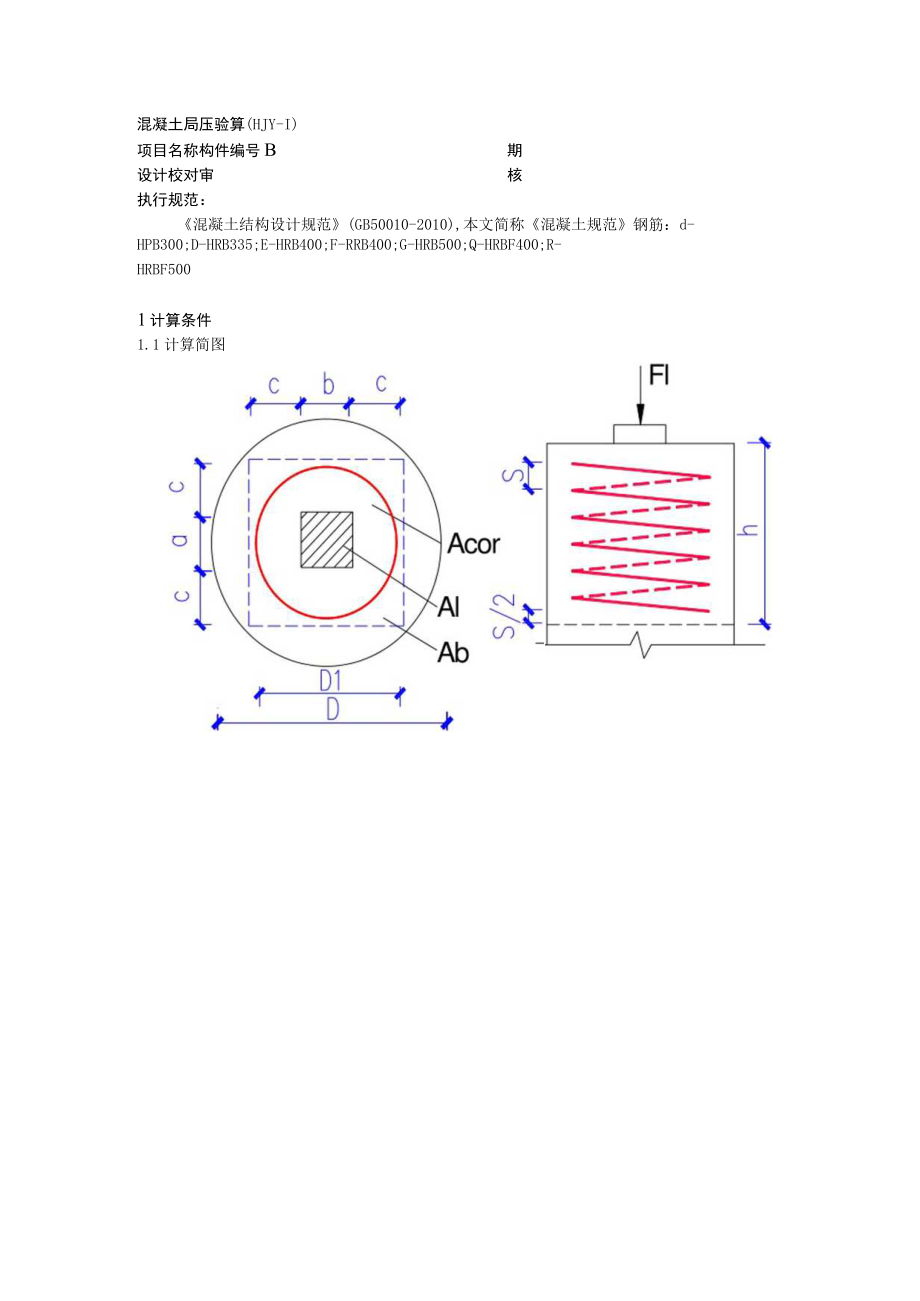

2、槽面积AkGnnft0构件截面直径D(Inm)1400构件截面高度al(mm)柱接头乂碎强度等级C30柱纵筋直径dz(mm)2局部受压区截面尺寸验算(1)局部受压面积AIA1=ab=800X800=640000mm2(2)局部受压净面积AlnAIn=ALAk=640000-0=64000OnIln2(3)计算底面积Ab根据混凝土规范第6.6.2条,c=mina,b)=min800,800)=800mmb+2c=800+2X800=2400mma+2c=800+2X800=2400mm(4)(6)当D=1400mmmina+2c,b+2c=2400mm时,Ah=D24=3.1414002/4=1

3、539380mm2强度提高系数Bl1539380=1.55640000碎强度影响系数BC根据混凝土规范第6.3.1条,混凝土强度等级为C30,不超过C50,BC=Lo结论1.35BcBfcAm=l.351.00l.5514.30640000=19161.64kNF=9900.00kN19161.64kN满足3局部承压力验算(1)螺旋式间接钢筋内表面范围内碎截面直径CLrdcor=D-d=l000-10=990mm(2)间接钢筋内表面范围内碎核心面积Aerdcor23.1499022Af.nr=769769wCM44769769mm2640000mm2,根据混凝土规范第6.6.3条,Aer2A时

4、,需进行局部受压承载力验算!(3)间接钢筋的体积配箍率PVAss.=d124=3.141024=78.54mm24ASsI478.54pv=0.63%dcors99050(4)配置间接钢筋的局部受压承载力提高系数Bgr/IacoI769769ZNA7W64。=LH)Acor=769769mm1.25A=800000mmj,取B。产1.0(5)折减系数根据混凝土规范第6.2.16条,混凝土强度等级为C30,不超过C50,间接钢筋对混凝土的折减系数a=1.0(6)结论0.9(BcBlfc+2aPvcrfy)Al=0.9(1.001.55X14.30+21.00X0.0063X1.00X360.00)X640000=12774.43+2632.08=15406.51kNF1=9900.00kN15406.51kN满足4间接钢筋配置高度h根据混凝土规范第6.6.3条,hdcort对于螺旋式钢筋,不应小于4圈:h2maxdg4s=990,200)=990mm【理正结构设计工具箱软件7.0PB4计算日期:2022-05-2215:55:10

展开阅读全文
