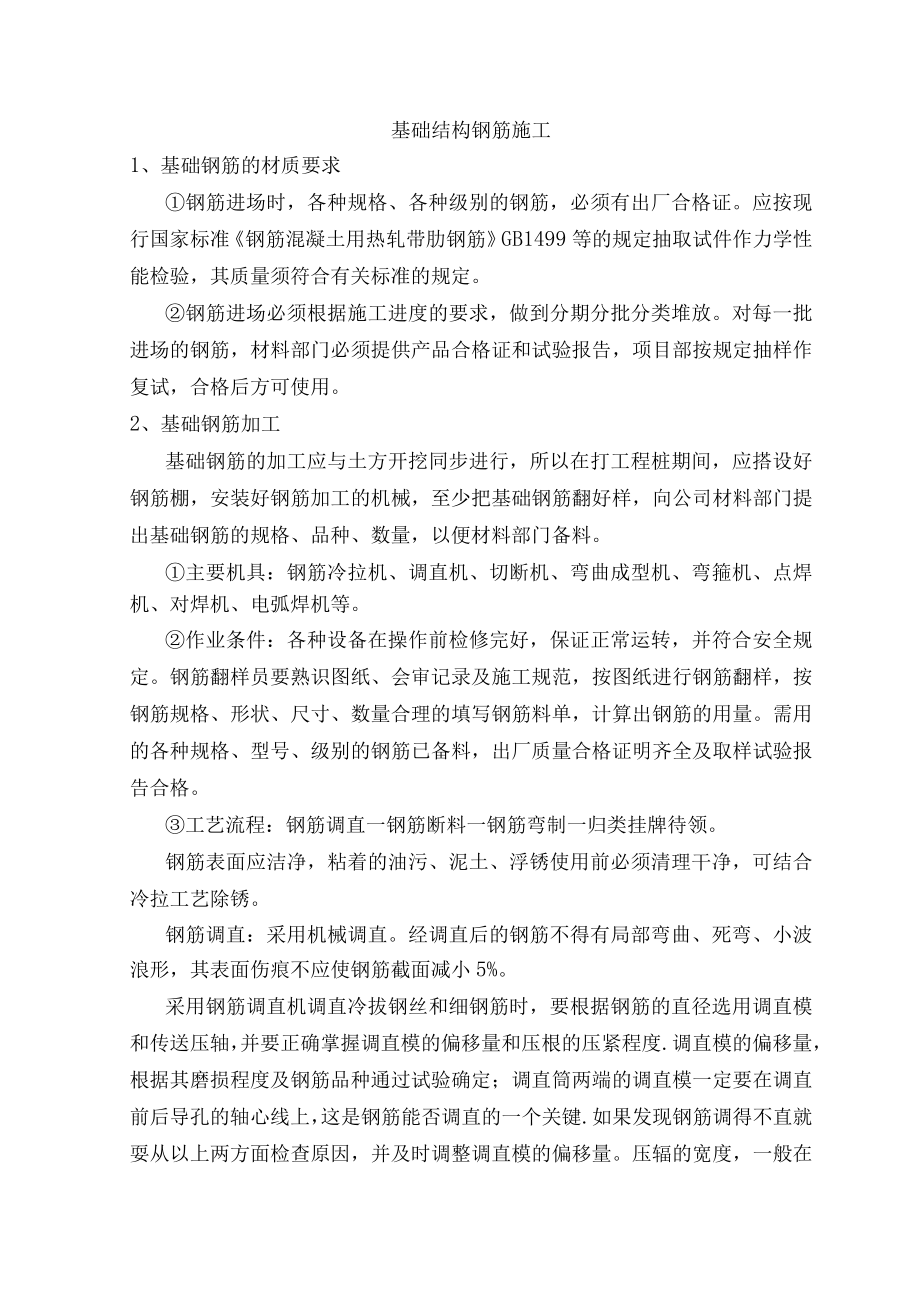

1、基础结构钢筋施工1、基础钢筋的材质要求钢筋进场时，各种规格、各种级别的钢筋，必须有出厂合格证。应按现行国家标准钢筋混凝土用热轧带肋钢筋GB1499等的规定抽取试件作力学性能检验，其质量须符合有关标准的规定。钢筋进场必须根据施工进度的要求，做到分期分批分类堆放。对每一批进场的钢筋，材料部门必须提供产品合格证和试验报告，项目部按规定抽样作复试，合格后方可使用。2、基础钢筋加工基础钢筋的加工应与土方开挖同步进行，所以在打工程桩期间，应搭设好钢筋棚，安装好钢筋加工的机械，至少把基础钢筋翻好样，向公司材料部门提出基础钢筋的规格、品种、数量，以便材料部门备料。主要机具：钢筋冷拉机、调直机、切断机、弯曲成型
2、机、弯箍机、点焊机、对焊机、电弧焊机等。作业条件：各种设备在操作前检修完好，保证正常运转，并符合安全规定。钢筋翻样员要熟识图纸、会审记录及施工规范，按图纸进行钢筋翻样，按钢筋规格、形状、尺寸、数量合理的填写钢筋料单，计算出钢筋的用量。需用的各种规格、型号、级别的钢筋已备料，出厂质量合格证明齐全及取样试验报告合格。工艺流程：钢筋调直一钢筋断料一钢筋弯制一归类挂牌待领。钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。钢筋调直：采用机械调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5%。采用钢筋调直机调直冷拔钢丝和细钢筋时，要根据钢筋的

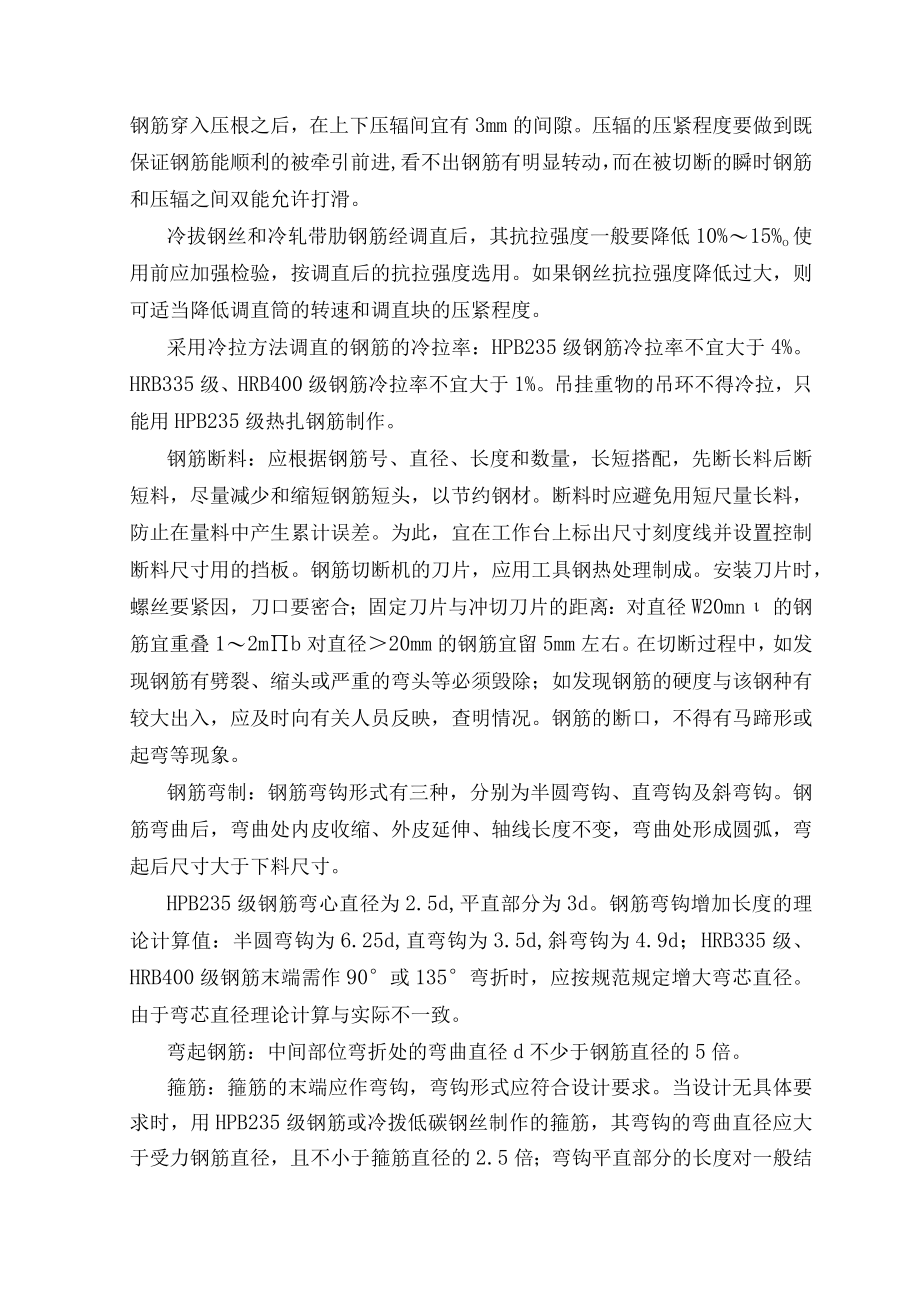

3、直径选用调直模和传送压轴，并要正确掌握调直模的偏移量和压根的压紧程度.调直模的偏移量，根据其磨损程度及钢筋品种通过试验确定；调直筒两端的调直模一定要在调直前后导孔的轴心线上，这是钢筋能否调直的一个关键.如果发现钢筋调得不直就耍从以上两方面检查原因，并及时调整调直模的偏移量。压辐的宽度，一般在钢筋穿入压根之后，在上下压辐间宜有3mm的间隙。压辐的压紧程度要做到既保证钢筋能顺利的被牵引前进,看不出钢筋有明显转动，而在被切断的瞬时钢筋和压辐之间双能允许打滑。冷拔钢丝和冷轧带肋钢筋经调直后，其抗拉强度一般要降低10%15%o使用前应加强检验，按调直后的抗拉强度选用。如果钢丝抗拉强度降低过大，则可适当降
4、低调直筒的转速和调直块的压紧程度。采用冷拉方法调直的钢筋的冷拉率：HPB235级钢筋冷拉率不宜大于4%。HRB335级、HRB400级钢筋冷拉率不宜大于1%。吊挂重物的吊环不得冷拉，只能用HPB235级热扎钢筋制作。钢筋断料：应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。断料时应避免用短尺量长料，防止在量料中产生累计误差。为此，宜在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。钢筋切断机的刀片，应用工具钢热处理制成。安装刀片时，螺丝要紧因，刀口要密合；固定刀片与冲切刀片的距离：对直径W20mn的钢筋宜重叠12mb对直径20mm的钢筋宜留5m
5、m左右。在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头等必须毁除；如发现钢筋的硬度与该钢种有较大出入，应及时向有关人员反映，查明情况。钢筋的断口，不得有马蹄形或起弯等现象。钢筋弯制：钢筋弯钩形式有三种，分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后，弯曲处内皮收缩、外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸大于下料尺寸。HPB235级钢筋弯心直径为2.5d,平直部分为3d。钢筋弯钩增加长度的理论计算值：半圆弯钩为6.25d,直弯钩为3.5d,斜弯钩为4.9d；HRB335级、HRB400级钢筋末端需作90或135弯折时，应按规范规定增大弯芯直径。由于弯芯直径理论计算与实际不一致。弯起钢筋

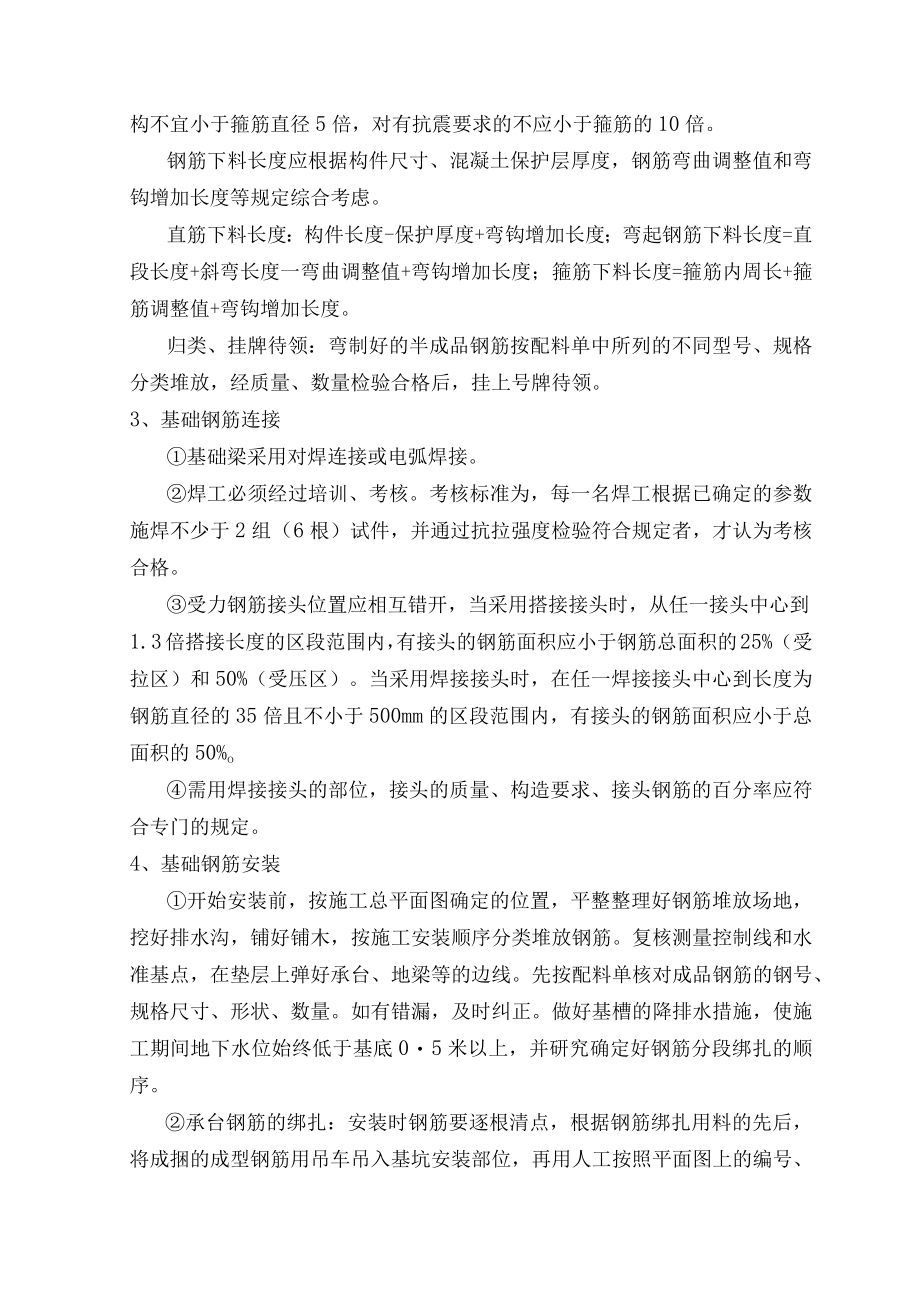

6、：中间部位弯折处的弯曲直径d不少于钢筋直径的5倍。箍筋：箍筋的末端应作弯钩，弯钩形式应符合设计要求。当设计无具体要求时，用HPB235级钢筋或冷拨低碳钢丝制作的箍筋，其弯钩的弯曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍；弯钩平直部分的长度对一般结构不宜小于箍筋直径5倍，对有抗震要求的不应小于箍筋的10倍。钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑。直筋下料长度：构件长度-保护厚度+弯钩增加长度；弯起钢筋下料长度=直段长度+斜弯长度一弯曲调整值+弯钩增加长度；箍筋下料长度=箍筋内周长+箍筋调整值+弯钩增加长度。归类、挂牌待领：弯制好的半成品
7、钢筋按配料单中所列的不同型号、规格分类堆放，经质量、数量检验合格后，挂上号牌待领。3、基础钢筋连接基础梁采用对焊连接或电弧焊接。焊工必须经过培训、考核。考核标准为，每一名焊工根据已确定的参数施焊不少于2组（6根）试件，并通过抗拉强度检验符合规定者，才认为考核合格。受力钢筋接头位置应相互错开，当采用搭接接头时，从任一接头中心到1.3倍搭接长度的区段范围内，有接头的钢筋面积应小于钢筋总面积的25%（受拉区）和50%（受压区）。当采用焊接接头时，在任一焊接接头中心到长度为钢筋直径的35倍且不小于500mm的区段范围内，有接头的钢筋面积应小于总面积的50%o需用焊接接头的部位，接头的质量、构造要求、接
8、头钢筋的百分率应符合专门的规定。4、基础钢筋安装开始安装前，按施工总平面图确定的位置，平整整理好钢筋堆放场地，挖好排水沟，铺好铺木，按施工安装顺序分类堆放钢筋。复核测量控制线和水准基点，在垫层上弹好承台、地梁等的边线。先按配料单核对成品钢筋的钢号、规格尺寸、形状、数量。如有错漏，及时纠正。做好基槽的降排水措施，使施工期间地下水位始终低于基底05米以上，并研究确定好钢筋分段绑扎的顺序。承台钢筋的绑扎：安装时钢筋要逐根清点，根据钢筋绑扎用料的先后，将成捆的成型钢筋用吊车吊入基坑安装部位，再用人工按照平面图上的编号、位置，按顺序水平分散摊铺绑扎。为使绑扎后的钢筋网格方正划一，间距尺寸正确，应采取在垫
9、层上弹线的方法。承台钢筋为双向受力钢筋，每个交叉点都应绑扎。保护层垫块应提前制作，防止强度不够被压碎。有的承台采用双层网片，可用钢筋铁马支承固定。柱子钢筋的固定：柱子插筋下端，用90弯钩与承台网片进行绑扎,伸出上层网片以上部位，设两个箍筋进行固定，根据垫层上的柱子位置线，确定其正确位置，用脚手钢管架成井字形加以固定。地梁钢筋绑扎：先将主筋穿好箍筋，按规定的间距逐个分开，梁中箍筋应与主筋垂直，箍筋的接头应交叉设置，箍筋转角与纵向钢筋的交叉点均应扎牢。当纵向受力钢筋为双排或三排时，两排钢筋之间应垫以25mm的短钢筋，以保证设计要求。5、基础钢筋隐蔽工程的验收在浇筑混凝土之前，应进行钢筋隐蔽工程的验
10、收，其内容包括：纵向受力钢筋的品种、规格、数量、位置等；钢筋的连接方式、接头位置、接头数量、接头面积百分率等；箍筋、横向钢筋的品种、规格、数量、间距等；预埋件的规格、数量、位置等。6、基础混凝土浇筑基础混凝土采用商品混凝土，用混凝土泵车浇筑。本工艺具有机械化程度高，准备工作少，操作灵活，机动性强，浇筑方便，工效高，能大量节省搭设脚手架的人力和机具，质量好，施工速度快，施工费用较低等优点。基础混凝土浇筑前，先做好以下准备工作：编制泵送浇筑作业方案，确定泵车型号、使用数量；配备搅拌运输车数量、行走路线、布置方式、浇筑程序、布料方法。灌注混凝土前的各道工序（模板、钢筋），经隐检、预检合格并办理验收手
11、续。与商品混凝土供应厂家取得联系，落实好混凝土的质量要求、供应时间、地点、数量，准备好混凝土试模。混凝土振捣机械设备经检修、试运转，情况良好，可满足连续浇筑的要求。基础模板、钢筋及预埋管线全部安装完毕，模板内的木屑、泥土、垃圾清理干净。检查复核基础轴线、标高，在模板上标好混凝土浇筑标高。基础泵送混凝土浇筑现场劳动组织：按用两台泵车同时浇筑计，每班需配备：工长1名，指挥2名，机修电工1人，混凝土布料6人，振捣4人，表面抹平按每人30平方米配备人员，总人数控制在40人左右。操作工艺泵送混凝土前，先将储料斗内的清水从管道泵出，用以湿润和清洁管道，然后压入纯水泥浆或1：11：2水泥砂浆滑润管道后，即可
12、开始泵送混凝土。混凝土搅拌运输车，第一次装料时，应多加二袋水泥。装运混凝土后，筒体应保持慢速转动，卸料前，筒体应加快速转2030S后方可卸料。泵车开始压送混凝土时速度宜慢，待混凝土送出管子端部时，速度可逐渐加快，并转入用正常速度进行泵送。压送要连续进行，不应停顿，遇到运转不正常时，可放慢泵送速度。当混凝土供应不及时，需降低泵送速度。泵送暂时中断供料时，应每隔510分钟利用泵机进行抽吸往复推动23次，以防堵管。混凝土因故间歇30分钟以上者，应排尽管路内存留的混凝土，以防堵塞。泵送混凝土浇筑入模时，浇筑顺序有分层浇筑法和侧堆浇筑法两种，要将端部软管均匀移动使每层布料厚度控制在2030cm,不应成堆
13、浇筑。混凝土分层铺设后，应随即用插入式振捣器振捣密实。1台泵车应配备34台振捣器（其中12台备用）。当混凝土坍落度大于15cm时，振捣一遍即可；当坍落度小于15CnI时，应与普通混凝土一样振捣，以机械振捣为主，人工捣固为辅，捣固时间以1530s为宜。泵送混凝土入模用布料杆时，要将端部软管经常均匀地移动，以防混凝土凝土堵塞，增加压送阻力而引起爆管。当浇筑壁板、沟槽部位时，管口应放在沟、槽模板中间并采用引浆法浇捣。当混凝土浇到最后阶段，对泵车应采取“分段停泵”的办法。泵送将结束时,应计算好混凝土需要量，避免剩余混凝土过多。施工缝留置与处理：基础混凝土原则上不得留设垂直施工缝，要求一次性浇筑完成。若出现意外情况（如突然停电、道路堵塞、商品混凝土供应厂家失约等），必须留设施工缝时，要求如下：必须按施工规范规定留置施工缝，宜设在梁、板跨中三分之一范围内。施工缝必须垂直设置，严禁留斜缝。所有施工缝表面必须凿去表面浮浆露出石子，浇筑前洒水润湿后再用与混凝土中相同级配的水泥砂浆进行接浆处理。混凝土养护及试块制作基础混凝土表面压光后先盖一层塑料薄膜以防止水分蒸发过快，出现干缩裂缝。12小时内揭去塑料薄膜换草袋或麻袋片，浇水养护。试块组数应按市质监部门规定的要求进行留置，并满足每台班不少于一组。试块制作完成后应送入养护室标准养护。另外加做一组留在现埸作自然养护。
