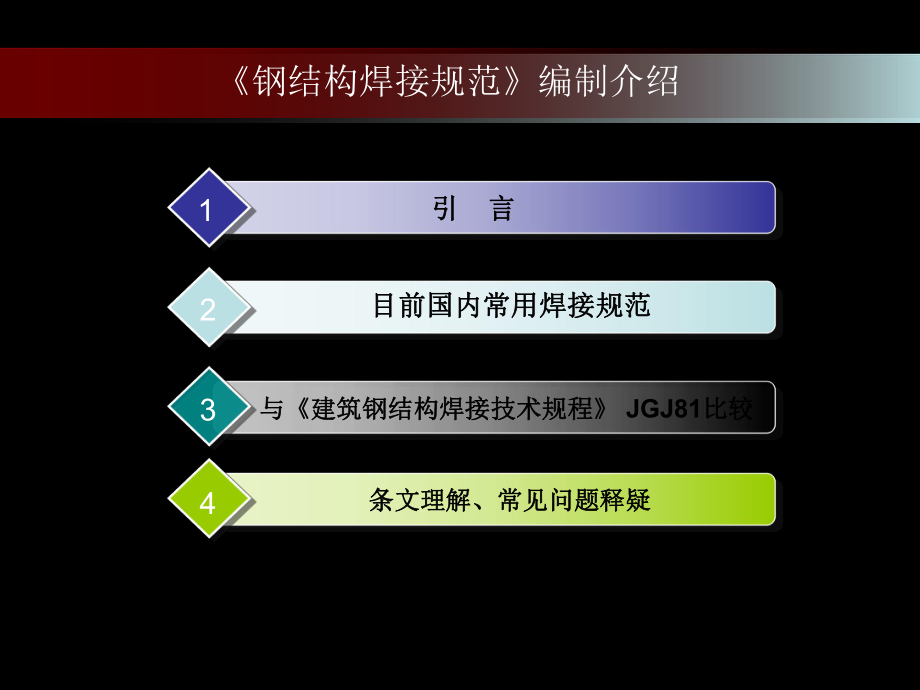

1、Click to edit Master subtitle style1钢结构焊接规范编制介绍引引 言言1目前国内常用焊接规范目前国内常用焊接规范 2与与建筑钢结构焊接技术规程建筑钢结构焊接技术规程 JGJ81比较比较34条文理解、常见问题释疑条文理解、常见问题释疑钢结构焊接规范编制介绍1.1 编制背景编制背景n现行的有关钢结构焊接标准都是行业标准或企业标准，还没有一本统现行的有关钢结构焊接标准都是行业标准或企业标准，还没有一本统一的国家标准。由于我国标准化工作是部门分管，条块分割的管理体一的国家标准。由于我国标准化工作是部门分管，条块分割的管理体制，行业标准之间存在协调不够，统一性差，特别是
2、涉及跨行业、跨制，行业标准之间存在协调不够，统一性差，特别是涉及跨行业、跨部门应用的共性技术，给标准的应用带来了诸多不方便，制约了行业部门应用的共性技术，给标准的应用带来了诸多不方便，制约了行业之间相互的交流，给使用造成不应该的混乱。随着经济全球化进程的之间相互的交流，给使用造成不应该的混乱。随着经济全球化进程的加快，国际交往和标准的互认活动日益增多，标准的统一性、协调性加快，国际交往和标准的互认活动日益增多，标准的统一性、协调性将有利于我国标准在国际交往中的地位的提高和加强。制定一本统一将有利于我国标准在国际交往中的地位的提高和加强。制定一本统一的、具有影响力、覆盖范围最广的国家标准的、具有
3、影响力、覆盖范围最广的国家标准钢结构焊接规范钢结构焊接规范，既，既是国内钢结构发展的需要，也是走出国门参与国际竞争的需要。是国内钢结构发展的需要，也是走出国门参与国际竞争的需要。一、引一、引 言言1.2 指导思想指导思想以现行行业标准建筑钢结构焊接技术规程JGJ81-2002为基础，充分考虑现行的各行业相关标准 。指导思想指导思想借鉴欧、美、日等先进国家的标准规定，并进行必要的试验加以验证，提高规程的先进性、可操作性和实用性。 一、引一、引 言言1.3 编制原则编制原则 钢结构焊接规范（GB-200）编制工作，总的指导思想是：以现行行业标准建筑钢结构焊接技术规程JGJ81-2002为基础，充分
4、考虑现行的各行业相关标准，同时借鉴欧、美、日等先进国家的标准规定，并进行必要的试验加以验证，提高规程的先进性、可操作性和实用性。一、引一、引 言言1.3 编制原则编制原则1、认真贯彻执行有关的国家法律、法规和方针、政策，做到安全适用、技术先进、经济合理；2、严格执行建设部关于工程建设标准编写规定，保证规程的编写水平；3、坚持与建筑抗震设计规范（GB50011-2001）、钢结构设计规范（GB50017-2003）、钢结构工程施工质量验收规范（GB50205-2001）、高层民用建筑钢结构技术规程（JGJ99-98）、网架结构设计与施工规程（JGJ17-91）、等相关标准相协调；4、为使重大技术
5、问题获得可靠的技术数据，在规程编制过程中要积极收集整理已有的试验数据，并进行必要的扩充试验和工程验证，提高规程的先进性、可操作性和实用性。一、引一、引 言言1.4 规范适用范围规范适用范围 本规范适用于工业与民用钢结构工程中承受静荷载或动荷载、钢材厚度大于或等于3mm的结构的焊接。本规范适用的焊接方法包括焊条电弧焊、气体保护电弧焊、自保护电弧焊、埋弧焊、电渣焊、气电立焊、栓钉焊及其组合。 一、引一、引 言言1.4 规范适用范围规范适用范围 规范并没有规定适用的具体结构类型，一般桁架或网架（壳）结构、多层和高层梁柱框架结构的工业与民用建筑钢结构、公路桥梁钢结构、电站电力塔架、非压力容器罐体以及各
6、种设备钢构架、工业炉窑罐壳体、照明塔架、通廊、工业管道支架、人行过街天桥或城市钢结构跨线桥等钢结构的焊接均可依据或参考本规范规定执行。 对于特殊技术要求领域的钢结构，根据设计要求和专门标准的规定补充特殊规定后，仍可参照执行。 本条所列的焊接方法包括了目前我国钢结构制作、安装中广泛应用的全部焊接方法，充分反映了我国钢结构的发展和焊接技术的进步。一、引一、引 言言结构类型 框架结构一、引一、引 言言 桁架结构一、引一、引 言言 桁架结构一、引一、引 言言 桁架结构 （国家大剧院构件）一、引一、引 言言 网架结构(深圳市民广场)一、引一、引 言言 塔架(树枝状结构)一、引一、引 言言构件截面型式 箱
7、形构件一、引一、引 言言 十字形构件 圆管形构件一、引一、引 言言构件及节点形式一、引一、引 言言 大断面热轧型钢柱及节点一、引一、引 言言 箱形柱 柱 脚一、引一、引 言言 十字柱及与箱形柱的过渡连接一、引一、引 言言 箱 形 梁 及 柱 牛 腿一、引一、引 言言 H型钢、方管节点及桁架一、引一、引 言言 轧制方管及桁架节点一、引一、引 言言 螺栓球节点及网架结构一、引一、引 言言球-管支座一、引一、引 言言 斜角节点 十字截面树状柱一、引一、引 言言二、目前国内常用焊接规范二、目前国内常用焊接规范JB4708JB4708钢制压力容器焊接工艺评定钢制压力容器焊接工艺评定 JGJ81JGJ81
8、建筑钢结构焊接技术规程建筑钢结构焊接技术规程 GB50236-1998GB50236-1998现场设备、工业现场设备、工业管道焊接工程施工及验收规范管道焊接工程施工及验收规范 JB/T4709JB/T4709钢制压力容器焊接规程钢制压力容器焊接规程 JB/T4735-97JB/T4735-97钢制焊接常压容器钢制焊接常压容器 三、与三、与JGJ81建筑钢结构焊接技术规程建筑钢结构焊接技术规程比较比较本规范调整、新增内容本规范调整、新增内容新规范以新规范以JGJ81建筑钢结构焊接技术规程建筑钢结构焊接技术规程为基础，根据为基础，根据规范编制原则和工作大纲，主要进行了以下几项调整：规范编制原则和工
9、作大纲，主要进行了以下几项调整： 1 在章节上按照在章节上按照工程建设标准编制指南工程建设标准编制指南的规定增加了的规定增加了“第第二章术语和符号二章术语和符号”以及英文目次和以及英文目次和“引用标准名录引用标准名录”等内等内容容 ；2 对钢结构工程焊接难度等级划分做了较大修改，并与企业资对钢结构工程焊接难度等级划分做了较大修改，并与企业资质、人员资格、材料选择、工艺控制、质量检验等相结合，质、人员资格、材料选择、工艺控制、质量检验等相结合，提出了一套较完整的根据不同工况条件控制焊接产品质量提出了一套较完整的根据不同工况条件控制焊接产品质量的先进方法；的先进方法；3 为适应钢结构发展要求，扩大
10、了钢材的适用范围，在原有为适应钢结构发展要求，扩大了钢材的适用范围，在原有GB/T700、 GB/T1591的基础上增加了的基础上增加了GB/T 699、GB/T 714、GB/T 19879、GB/T 4171、GB/T 7659、CECS 235等标准的钢材，提高了规范的适用性、可操作性；等标准的钢材，提高了规范的适用性、可操作性；三、与三、与JGJ81建筑钢结构焊接技术规程建筑钢结构焊接技术规程比较比较本规范调整、新增内容本规范调整、新增内容4 在第五章在第五章“焊接连接构造设计焊接连接构造设计”，对设计施工图和制作详图的焊，对设计施工图和制作详图的焊接技术要求给出了明确规定，并建议作为
11、强条，这样规定有利接技术要求给出了明确规定，并建议作为强条，这样规定有利于钢结构焊接工程各方职责分明，避免由于相互扯皮影响工程于钢结构焊接工程各方职责分明，避免由于相互扯皮影响工程质量；质量；5 参照参照钢结构设计规范钢结构设计规范 GB/T50017 ，并借鉴欧美国家先进标，并借鉴欧美国家先进标准规定，结合国内特点，对焊接质量等级的划分原则作出了规准规定，结合国内特点，对焊接质量等级的划分原则作出了规定，增加了对铁路、公路桥焊缝质量等级的划分要求；定，增加了对铁路、公路桥焊缝质量等级的划分要求；6 增加了承受动荷载钢结构焊接的相应内容及规定；增加了承受动荷载钢结构焊接的相应内容及规定；7 结
12、合结合建筑钢结构焊接技术规程建筑钢结构焊接技术规程（JGJ812002）的应用情）的应用情况，取消了原规程中对角接及十字型焊接节点的弯曲试验要求。况，取消了原规程中对角接及十字型焊接节点的弯曲试验要求。对硬度试验方法进行了补充及细化对硬度试验方法进行了补充及细化 ；三、与三、与JGJ81建筑钢结构焊接技术规程建筑钢结构焊接技术规程比较比较本规范调整、新增内容本规范调整、新增内容8 借鉴欧美国家先进标准规定，结合国内特点，增加焊接工艺免除评定借鉴欧美国家先进标准规定，结合国内特点，增加焊接工艺免除评定的条文的条文 ；9 根据国内钢结构建设的实际情况，对钢结构焊接的自检、监检作出了根据国内钢结构建
13、设的实际情况，对钢结构焊接的自检、监检作出了相应规定，并提出过程控制的内容相应规定，并提出过程控制的内容 ；10 根据钢结构焊接的特点及国内实际情况，对比规内外根据钢结构焊接的特点及国内实际情况，对比规内外10余部焊缝无损余部焊缝无损检测标准，参照检测标准，参照钢焊缝手工超声波探伤方法和探伤结果分级钢焊缝手工超声波探伤方法和探伤结果分级GB/T11345，对超声波检测的检验作出了相应规定，本规范规定宽严，对超声波检测的检验作出了相应规定，本规范规定宽严适度，避免了原规程执行适度，避免了原规程执行GB/T11345 标准，由于控制过严而造成的不标准，由于控制过严而造成的不必要的返修，在不损害整体
14、工程质量的前提下，有利于提高效率、降必要的返修，在不损害整体工程质量的前提下，有利于提高效率、降低成本；低成本；11 参照参照铁路钢桥制造规范铁路钢桥制造规范TB10212，确定了承受疲劳荷载焊缝的外，确定了承受疲劳荷载焊缝的外观及内部质量的检验标准观及内部质量的检验标准 ；n第第3 3章章 基本规定基本规定表3.0.1钢结构工程焊接难度等级划分 焊接难度焊接难度 影响因素影响因素1焊接难度等级焊接难度等级板厚板厚（mm）钢材分类钢材分类2 2受力状态受力状态钢材碳当量钢材碳当量3 3Ceq,IIW(%)A易易t30一般静载拉、压一般静载拉、压0.38B一般一般30t60静载且板厚方向受拉静载
15、且板厚方向受拉或间接动载或间接动载0.38Ceq0.45C较难较难60t100直接动载、抗震设防直接动载、抗震设防烈度大于等于烈度大于等于8度度0.45Ceq0.50D D难难t100Ceq0.50注：注：1根据上述因素所处最难等级确定整体焊接难度；根据上述因素所处最难等级确定整体焊接难度； 2 2钢材分类见表钢材分类见表4.0.5 3 3Ceq,IIW（%）=C+1556NiCuVMoCrMn（%）（适用于非调质钢）（适用于非调质钢） 四、条文理解、常见问题释疑四、条文理解、常见问题释疑标准正文：3 基本规定.doc表2.0.12.0.1 建筑钢结构工程的焊接难度区分原则 注：注：1 1按国
