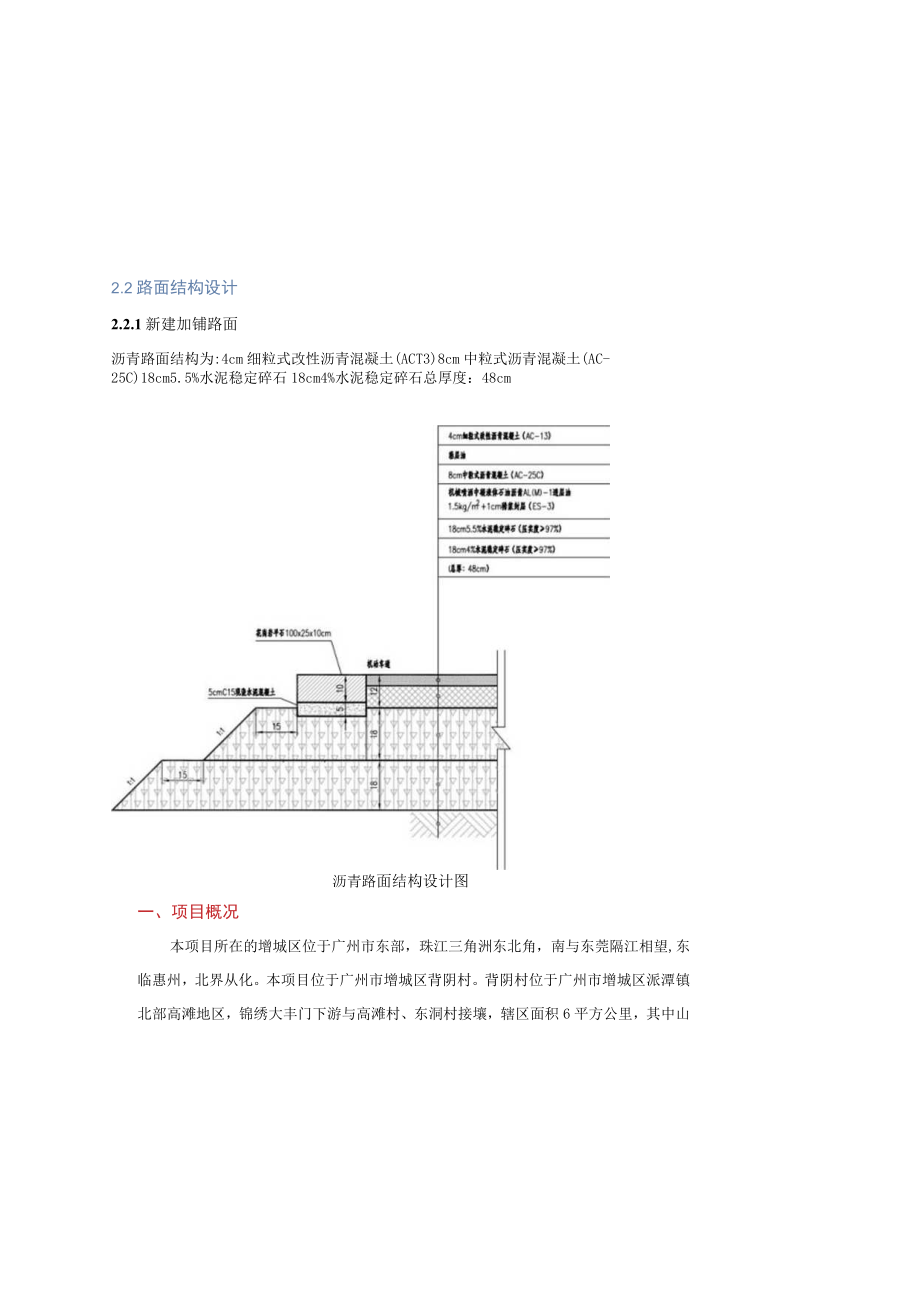

1、一、项目概况2二、设计方案22.1采用的相关规范及技术标准222l,I-22.2.1新建加铺路面22.2.2行车道路面材料及要求3三、施工注意事项6E9、9-99-9962.2路面结构设计2.2.1新建加铺路面沥青路面结构为:4cm细粒式改性沥青混凝土(ACT3)8cm中粒式沥青混凝土(AC-25C)18cm5.5%水泥稳定碎石18cm4%水泥稳定碎石总厚度：48cm沥青路面结构设计图一、项目概况本项目所在的增城区位于广州市东部，珠江三角洲东北角，南与东莞隔江相望,东临惠州，北界从化。本项目位于广州市增城区背阴村。背阴村位于广州市增城区派潭镇北部高滩地区，锦绣大丰门下游与高滩村、东洞村接壤，辖

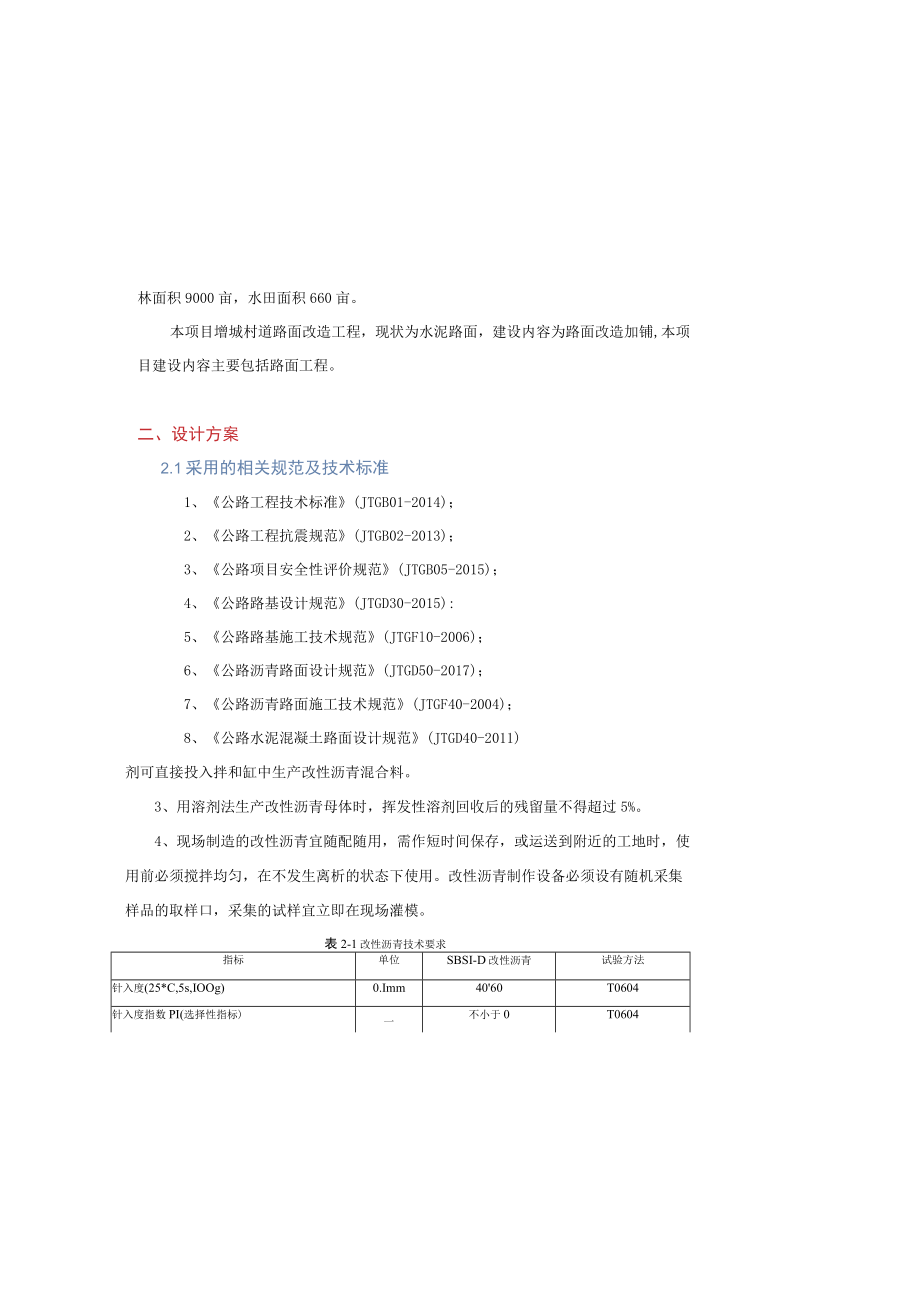

2、区面积6平方公里，其中山林面积9000亩，水田面积660亩。本项目增城村道路面改造工程，现状为水泥路面，建设内容为路面改造加铺,本项目建设内容主要包括路面工程。二、设计方案2.1采用的相关规范及技术标准1、公路工程技术标准(JTGB01-2014)；2、公路工程抗震规范(JTGB02-2013)；3、公路项目安全性评价规范(JTGB05-2015)；4、公路路基设计规范(JTGD30-2015):5、公路路基施工技术规范(JTGFl0-2006)；6、公路沥青路面设计规范(JTGD50-2017)；7、公路沥青路面施工技术规范(JTGF40-2004)；8、公路水泥混凝土路面设计规范(JTGD
3、40-2011)剂可直接投入拌和缸中生产改性沥青混合料。3、用溶剂法生产改性沥青母体时，挥发性溶剂回收后的残留量不得超过5%。4、现场制造的改性沥青宜随配随用，需作短时间保存，或运送到附近的工地时，使用前必须搅拌均匀，在不发生离析的状态下使用。改性沥青制作设备必须设有随机采集样品的取样口，采集的试样宜立即在现场灌模。表2-1改性沥青技术要求指标单位SBSI-D改性沥青试验方法针入度(25*C,5s,IOOg)0.Imm4060T0604针入度指数PI(选择性指标)一不小于0T0604延度5,C,5cmmin不小于Cdl20T0605软化点(R&B)不小于C60T0606运动粘度135C不大于P
4、as3T0625闪点不小于4C230T0611溶解度不小于%99T0607弹性恢夏25C不小于%75T0662黏韧性不小于Nm-T0624韧性不小于Nm-T0624贮存稳定性离析软化点差不大于C2.5T0661RTFOT后残留物质量变化不大于%1.0T0610针入度比(25P)不小于%65T0604延度(5C)不小于cm15T06052.2.2.3粗集料粗集料是集料中粒径大于4.75mm(或2.36mm)的那部分材料，包括碎石、破碎砾石、筛选砾石、钢渣、矿渣等。沥青路面面层或磨耗层所用粗集料应选用坚硬、耐磨、抗冲击性好的碎石或破碎砾石。根据公路沥青路面施工技术规范硬底化水泥路面结构为：上面层：
5、18CmC30水泥混凝土面层基层：15cm5.5%水泥稳定碎石基层总厚度:33cm18cmC30叔歌士画层15cm5.5%O靛用石IE水泥路面结构设计图2.2.2行车道路面材料及要求2.2.2 1沥青沥青混凝土路面面层应具有良好的抗滑、耐磨性能和抗车辙、抗裂及防水性能等。本工程沥青路面层采用两层式沥青混凝土结构，上面层采用4cm细粒式改性沥青混凝土(AC-13C),下面层采用6cm中粒式沥青混凝土(AC-20C)。2.2.3 .2改性沥青1、制造改性沥青的基质沥青应与改性剂有良好的配伍性，供应商在提供改性沥青的质量报告时应提供基质沥青的质量检验报告或沥青样品。2、改性沥青宜在固定式工厂或在现场
6、设厂集中制作，也可在拌和厂现场边制造边使用，改性沥青的加工温度不宜超过180。胶乳类改性剂和制成颗粒的改性坚固性（0.3mm部分），不大于%12T0340含泥量（小于0.075的含量），不大于%3T0333砂当量,不小于%60T0334亚甲蓝值,不大于g/kg25T0346棱角性（流动时间），不小于S30T03452.2.2.5澳料用于沥青及改性沥青混合料面层的填料应洁净、干燥,填料采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉,其质量应符合公路沥青路面施工技术规范（JTGF402004）要求,回收尘粉不得再使用。采用水泥、消石灰粉做填料时,其用量不宜超过矿料总量的2%。表2-4
7、沥Ir碎石用矿粉质量的技术要求项目单位采用指标试验方法表观相对密度不小于t)32.50T0352含水量不大于%1T0103烘干法粒度范围0.075mm0.15mm301.夏炎热区1-11-21-31-4普通沥青混合料不小于8001000T0719改性沥青混合料不小于240028004、沥青混合料水稳定性密级配热拌沥青混合料水稳定性应满足下表潮湿区相应的浸水马歇尔试验残留稳定度及冻融劈裂试验的残留强度比要求。表2-8沥青混合料水稳定性检验技术要求气候条件与技术指标相应于下列气候分区的技术要求(%)试验方法年降雨量(加)及气候分区100050010001.潮湿区2.湿润区浸水马歇尔试验残留稳定度(
8、)不小于普通沥青混合料80T0709改性沥青混合料85冻融劈裂试验的残留强度比()不小于普通沥青混合料75T0729改性沥青混合料80表25密级配沥青混凝土混合料矿料级配范围级配类型通过下列筛孔(El)的质量百分率(%)31.526.5191613.29.54.752.361.180.60.30.150.075细粒式C-1310090-10068-8538-6824-5015-3810-287205-154-8中粒式AC-2OIOO90-10078-9262-8050-7226-5616-4412-338-245-171-133-72、马歇尔试验配合比设计技术要求如下:2-6密级配沥青混凝土马
9、歇尔试验配合比设计技术要求试验指标单位城市次干道城市支路击实次数(双面)次7550试件尺寸mm101.6mm63.5mm空隙率VV深约90rn以内%4636深约90rn以下%3636稔定度MS不小于kN85流值FLmm242-4.5矿料间隙率VMA(%)不小于设计空隙率(%)相应于以下公称最大粒径(mm)的最小VMA及VFA技术要求(%)AC-20AC-132111231213413145141561516沥青饱和度VFA(%)65757085粗集料100951006075305010200-10052、细集料细集料宜采用质地坚硬，细度模数在2.5以上，符合级配规定的洁净粗砂、中砂，砂的等级采用一级砂，砂的技术要求应符合城镇道路工程施工与质量验收规范表101.3中的相关要求。3、水水应符合国家现行标准混凝土用水标准JGJ63的规定，建议采用自来水。三、施工注意事项1、施工前应先摸查清楚道路范围内的各种管线，并做好保护工作2、施工范围内
