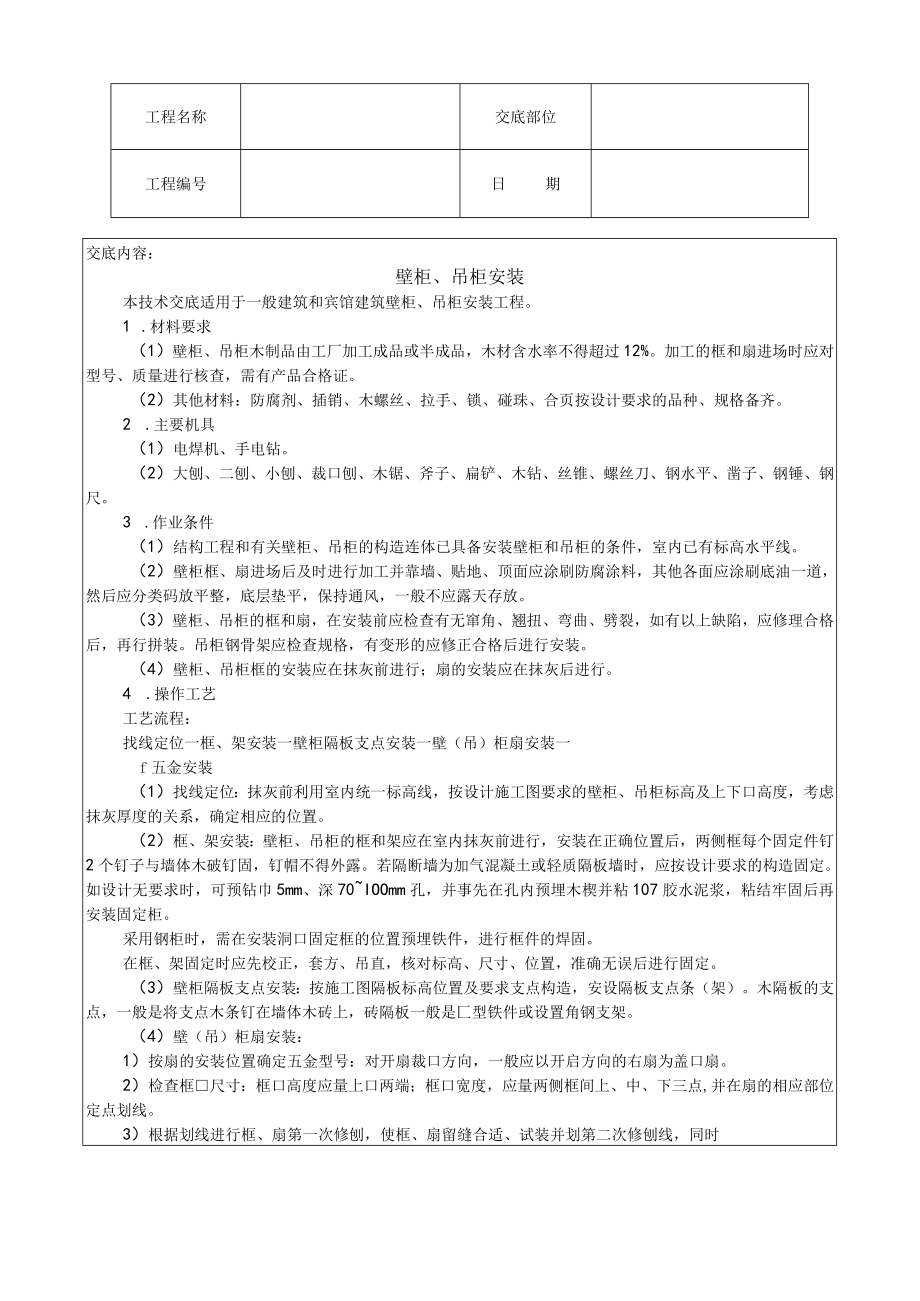

1、工程名称交底部位工程编号日期交底内容：壁柜、吊柜安装本技术交底适用于一般建筑和宾馆建筑壁柜、吊柜安装工程。1 .材料要求（1）壁柜、吊柜木制品由工厂加工成品或半成品，木材含水率不得超过12%。加工的框和扇进场时应对型号、质量进行核查，需有产品合格证。（2）其他材料：防腐剂、插销、木螺丝、拉手、锁、碰珠、合页按设计要求的品种、规格备齐。2 .主要机具（1）电焊机、手电钻。（2）大刨、二刨、小刨、裁口刨、木锯、斧子、扁铲、木钻、丝锥、螺丝刀、钢水平、凿子、钢锤、钢尺。3 .作业条件（1）结构工程和有关壁柜、吊柜的构造连体已具备安装壁柜和吊柜的条件，室内已有标高水平线。（2）壁柜框、扇进场后及时进行
2、加工并靠墙、贴地、顶面应涂刷防腐涂料，其他各面应涂刷底油一道，然后应分类码放平整，底层垫平，保持通风，一般不应露天存放。（3）壁柜、吊柜的框和扇，在安装前应检查有无窜角、翘扭、弯曲、劈裂，如有以上缺陷，应修理合格后，再行拼装。吊柜钢骨架应检查规格，有变形的应修正合格后进行安装。（4）壁柜、吊柜框的安装应在抹灰前进行；扇的安装应在抹灰后进行。4 .操作工艺工艺流程：找线定位一框、架安装一壁柜隔板支点安装一壁（吊）柜扇安装一f五金安装（1）找线定位：抹灰前利用室内统一标高线，按设计施工图要求的壁柜、吊柜标高及上下口高度，考虑抹灰厚度的关系，确定相应的位置。（2）框、架安装：壁柜、吊柜的框和架应在室
3、内抹灰前进行，安装在正确位置后，两侧框每个固定件钉2个钉子与墙体木破钉固，钉帽不得外露。若隔断墙为加气混凝土或轻质隔板墙时，应按设计要求的构造固定。如设计无要求时，可预钻巾5mm、深70IOOmm孔，并事先在孔内预埋木楔并粘107胶水泥浆，粘结牢固后再安装固定柜。采用钢柜时，需在安装洞口固定框的位置预埋铁件，进行框件的焊固。在框、架固定时应先校正，套方、吊直，核对标高、尺寸、位置，准确无误后进行固定。（3）壁柜隔板支点安装：按施工图隔板标高位置及要求支点构造，安设隔板支点条（架）。木隔板的支点，一般是将支点木条钉在墙体木砖上，砖隔板一般是匚型铁件或设置角钢支架。（4）壁（吊）柜扇安装：1）按扇

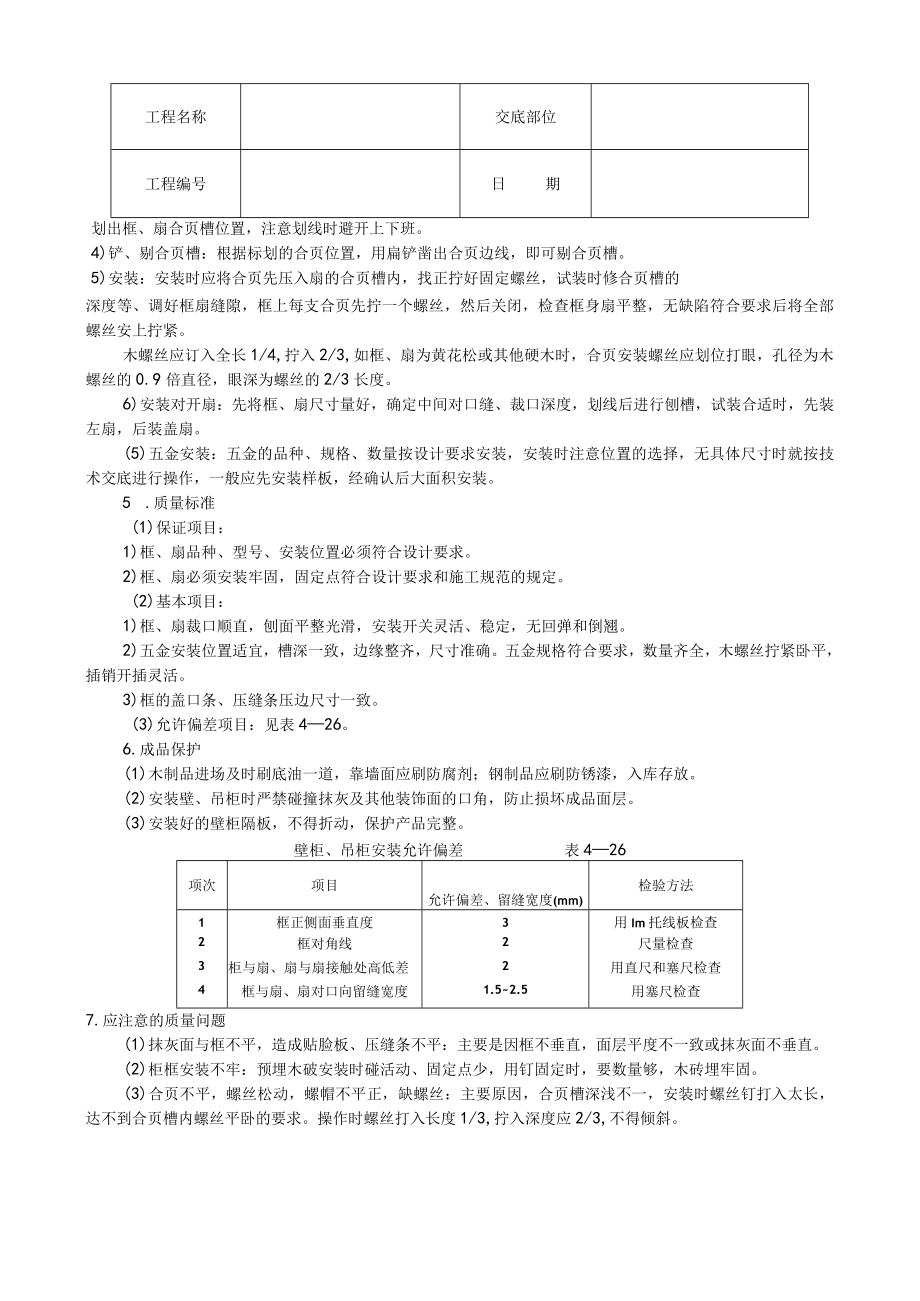

4、的安装位置确定五金型号：对开扇裁口方向，一般应以开启方向的右扇为盖口扇。2）检查框尺寸：框口高度应量上口两端；框口宽度，应量两侧框间上、中、下三点,并在扇的相应部位定点划线。3）根据划线进行框、扇第一次修刨，使框、扇留缝合适、试装并划第二次修刨线，同时工程名称交底部位工程编号日期划出框、扇合页槽位置，注意划线时避开上下班。4)铲、剔合页槽：根据标划的合页位置，用扁铲凿出合页边线，即可剔合页槽。5)安装：安装时应将合页先压入扇的合页槽内，找正拧好固定螺丝，试装时修合页槽的深度等、调好框扇缝隙，框上每支合页先拧一个螺丝，然后关闭，检查框身扇平整，无缺陷符合要求后将全部螺丝安上拧紧。木螺丝应订入全长
5、1/4,拧入2/3,如框、扇为黄花松或其他硬木时，合页安装螺丝应划位打眼，孔径为木螺丝的0.9倍直径，眼深为螺丝的2/3长度。6)安装对开扇：先将框、扇尺寸量好，确定中间对口缝、裁口深度，划线后进行刨槽，试装合适时，先装左扇，后装盖扇。(5)五金安装：五金的品种、规格、数量按设计要求安装，安装时注意位置的选择，无具体尺寸时就按技术交底进行操作，一般应先安装样板，经确认后大面积安装。5 .质量标准(1)保证项目：1)框、扇品种、型号、安装位置必须符合设计要求。2)框、扇必须安装牢固，固定点符合设计要求和施工规范的规定。(2)基本项目：1)框、扇裁口顺直，刨面平整光滑，安装开关灵活、稳定，无回弹和
6、倒翘。2)五金安装位置适宜，槽深一致，边缘整齐，尺寸准确。五金规格符合要求，数量齐全，木螺丝拧紧卧平，插销开插灵活。3)框的盖口条、压缝条压边尺寸一致。(3)允许偏差项目：见表426。6.成品保护(1)木制品进场及时刷底油一道，靠墙面应刷防腐剂；钢制品应刷防锈漆，入库存放。(2)安装壁、吊柜时严禁碰撞抹灰及其他装饰面的口角，防止损坏成品面层。(3)安装好的壁柜隔板，不得折动，保护产品完整。壁柜、吊柜安装允许偏差表426项次项目允许偏差、留缝宽度(mm)检验方法1框正侧面垂直度3用Im托线板检查2框对角线2尺量检查3柜与扇、扇与扇接触处高低差2用直尺和塞尺检查4框与扇、扇对口向留缝宽度1.52.

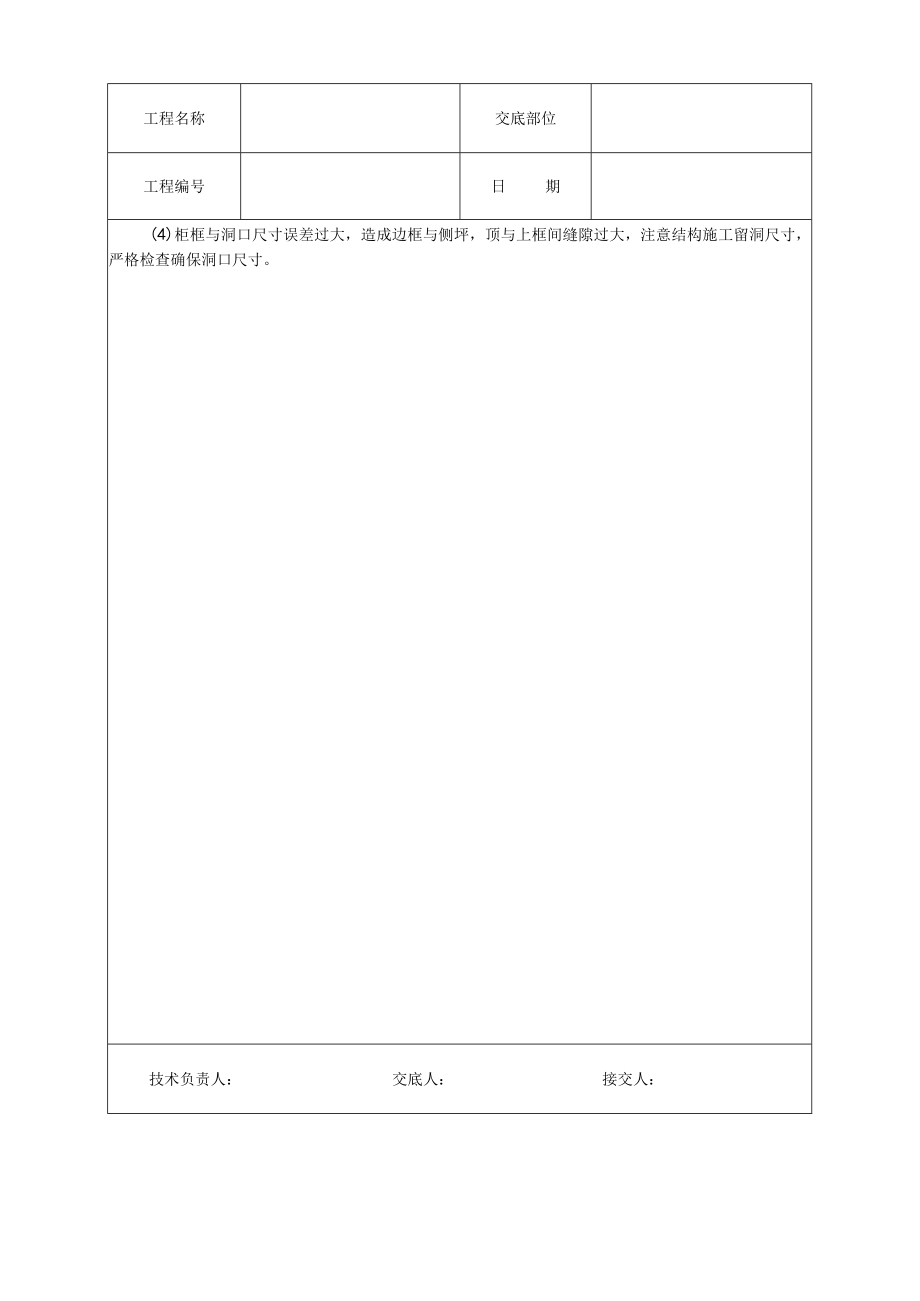

7、5用塞尺检查7.应注意的质量问题(1)抹灰面与框不平，造成贴脸板、压缝条不平：主要是因框不垂直，面层平度不一致或抹灰面不垂直。(2)柜框安装不牢：预埋木破安装时碰活动、固定点少，用钉固定时，要数量够，木砖埋牢固。(3)合页不平，螺丝松动，螺帽不平正，缺螺丝：主要原因，合页槽深浅不一，安装时螺丝钉打入太长，达不到合页槽内螺丝平卧的要求。操作时螺丝打入长度1/3,拧入深度应2/3,不得倾斜。工程名称交底部位工程编号日期(4)柜框与洞口尺寸误差过大，造成边框与侧坪，顶与上框间缝隙过大，注意结构施工留洞尺寸，严格检查确保洞口尺寸。技术负责人：交底人：接交人：施工现场安全施工注意事项:1、施工人员进入施
8、工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线
9、路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
