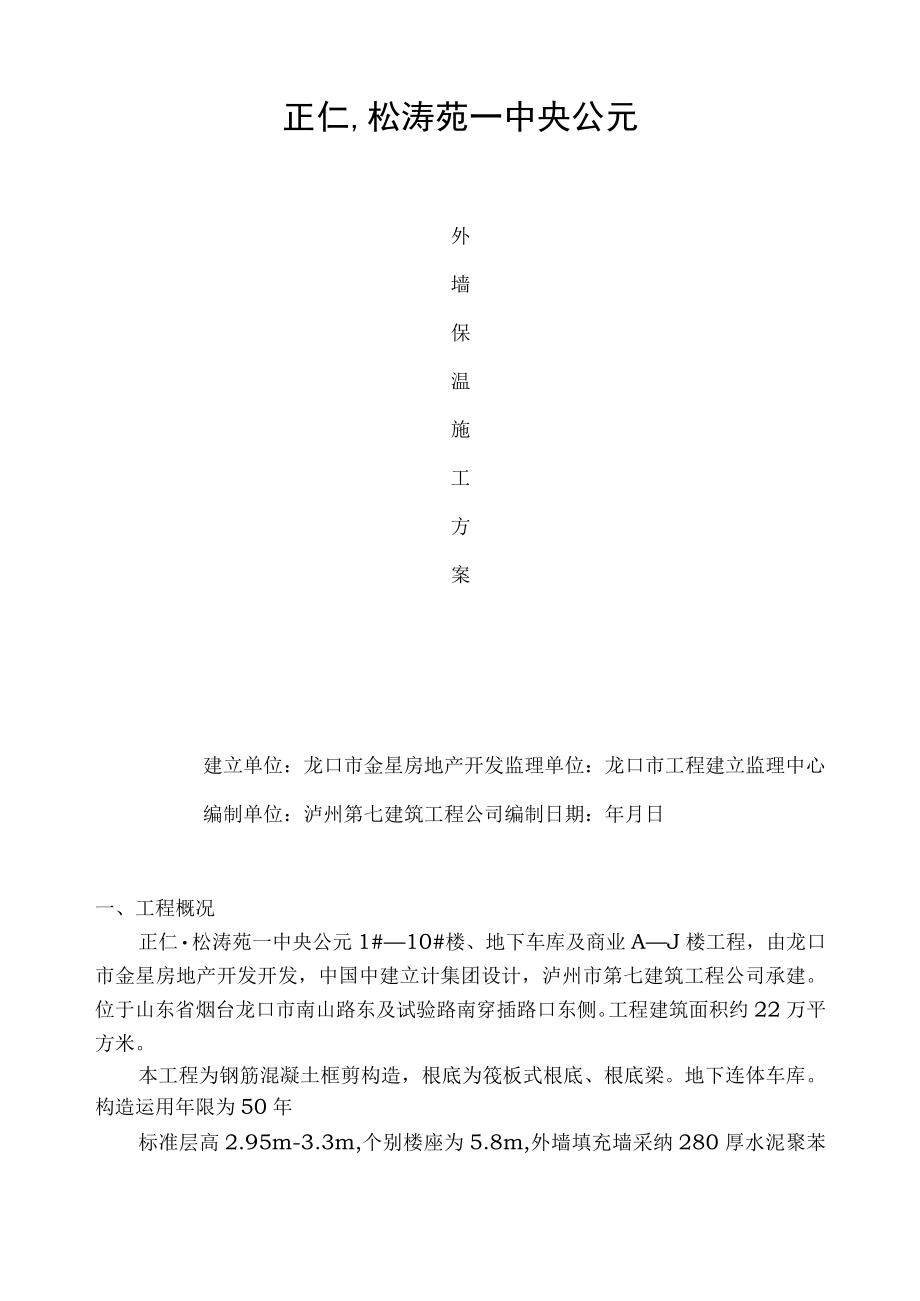

1、正仁,松涛苑一中央公元外墙保温施工方案建立单位:龙口市金星房地产开发监理单位:龙口市工程建立监理中心编制单位:泸州第七建筑工程公司编制日期:年月日一、工程概况正仁松涛苑一中央公元1#10#楼、地下车库及商业AJ楼工程,由龙口市金星房地产开发开发,中国中建立计集团设计,泸州市第七建筑工程公司承建。位于山东省烟台龙口市南山路东及试验路南穿插路口东侧。工程建筑面积约22万平方米。本工程为钢筋混凝土框剪构造,根底为筏板式根底、根底梁。地下连体车库。构造运用年限为50年标准层高2.95m-3.3m,个别楼座为5.8m,外墙填充墙采纳280厚水泥聚苯模壳格构式混凝土保温墙体(以下简称模壳墙体),本工程外墙

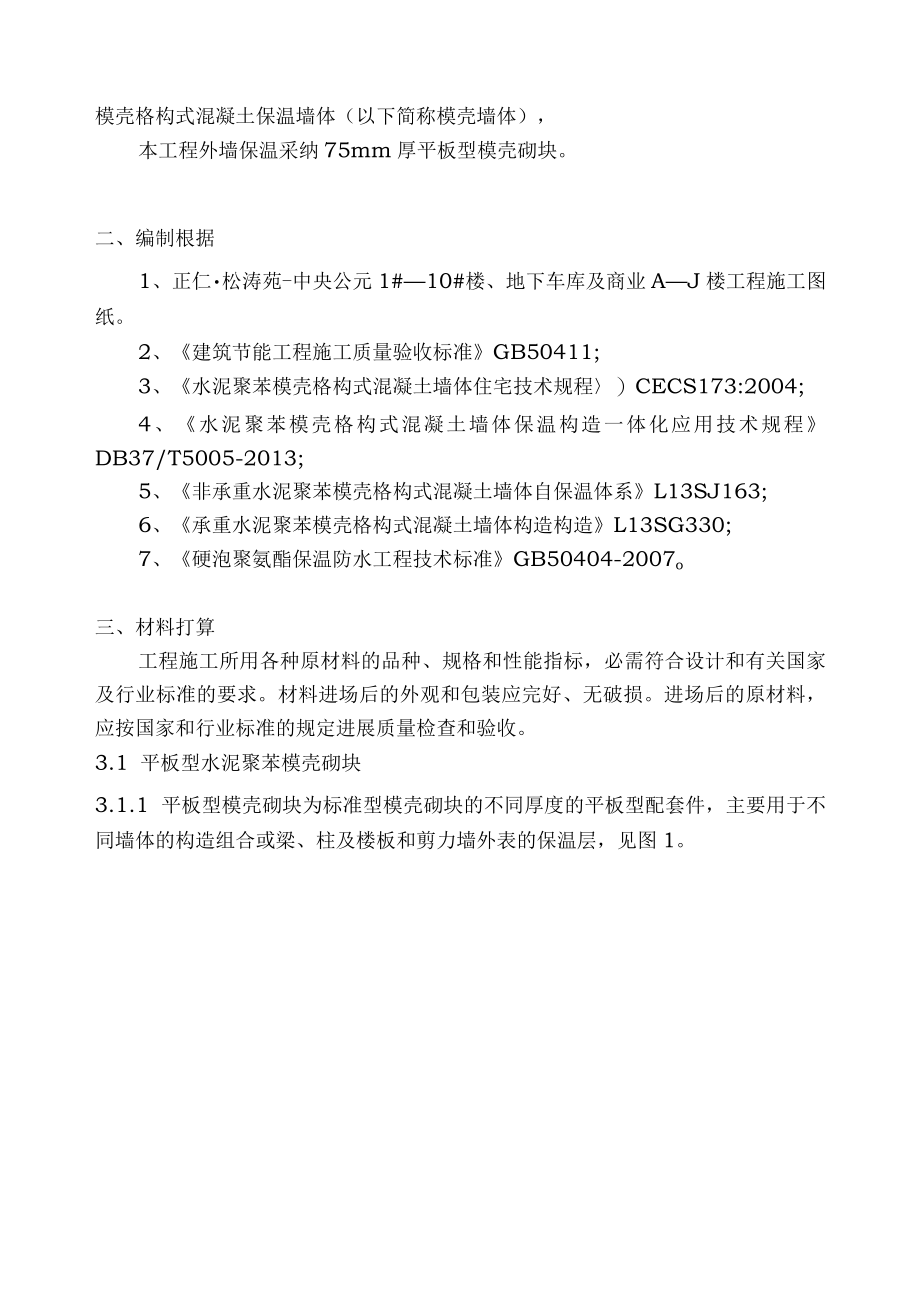

2、保温采纳75mm厚平板型模壳砌块。二、编制根据1、正仁松涛苑-中央公元1#10#楼、地下车库及商业AJ楼工程施工图纸。2、建筑节能工程施工质量验收标准GB50411;3、水泥聚苯模壳格构式混凝土墙体住宅技术规程)CECS173:2004;4、水泥聚苯模壳格构式混凝土墙体保温构造一体化应用技术规程DB37/T5005-2013;5、非承重水泥聚苯模壳格构式混凝土墙体自保温体系L13SJ163;6、承重水泥聚苯模壳格构式混凝土墙体构造构造L13SG330;7、硬泡聚氨酯保温防水工程技术标准GB50404-2007o三、材料打算工程施工所用各种原材料的品种、规格和性能指标,必需符合设计和有关国家及行

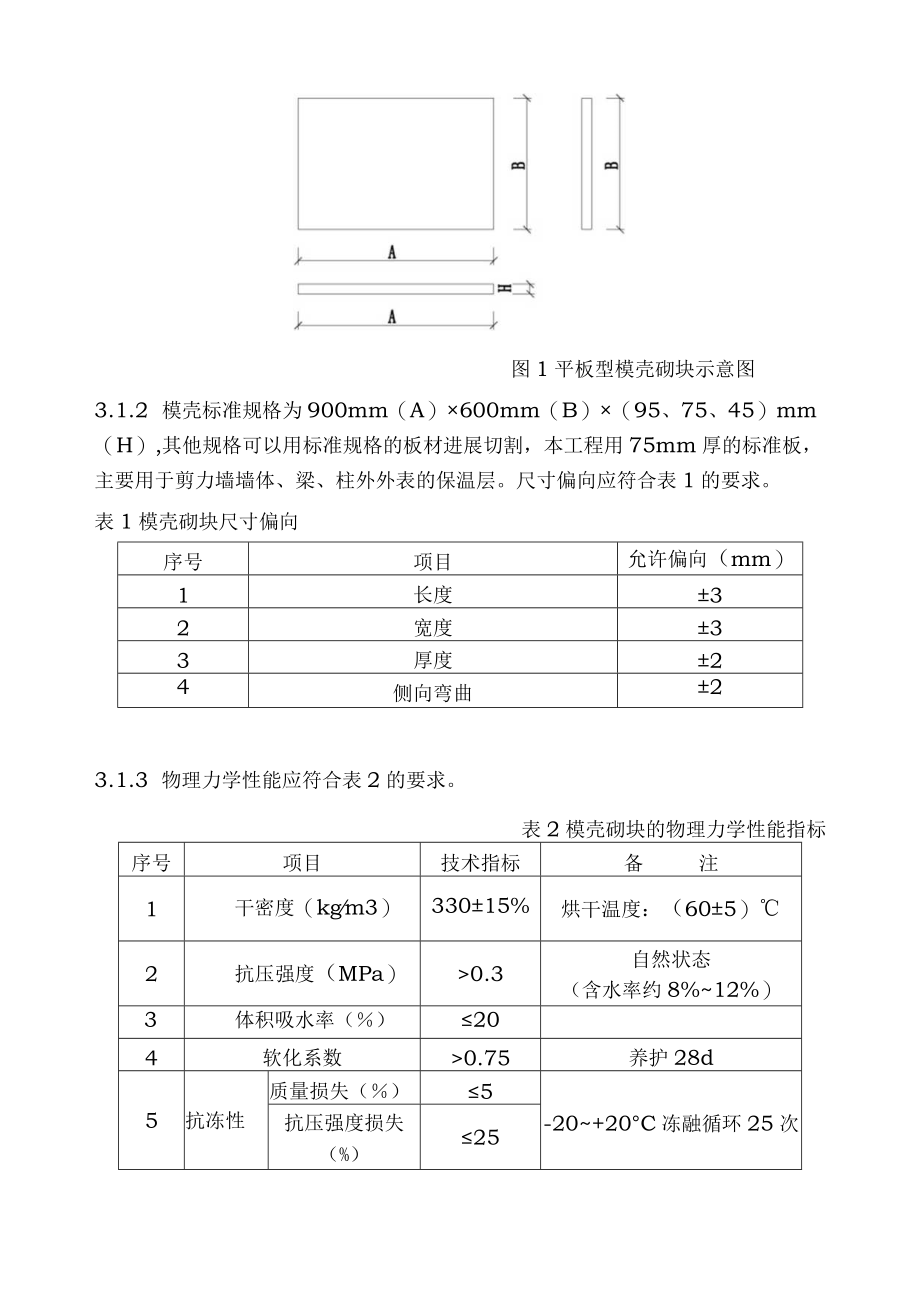

3、业标准的要求。材料进场后的外观和包装应完好、无破损。进场后的原材料,应按国家和行业标准的规定进展质量检查和验收。3.1 平板型水泥聚苯模壳砌块3.1.1 平板型模壳砌块为标准型模壳砌块的不同厚度的平板型配套件,主要用于不同墙体的构造组合或梁、柱及楼板和剪力墙外表的保温层,见图1。图1平板型模壳砌块示意图3.1.2 模壳标准规格为900mm(A)600mm(B)(95、75、45)mm(H),其他规格可以用标准规格的板材进展切割,本工程用75mm厚的标准板,主要用于剪力墙墙体、梁、柱外外表的保温层。尺寸偏向应符合表1的要求。表1模壳砌块尺寸偏向序号项目允许偏向(mm)1长度32宽度33厚度24侧

4、向弯曲23.1.3 物理力学性能应符合表2的要求。表2模壳砌块的物理力学性能指标序号项目技术指标备注1干密度(kgm3)33015%烘干温度:(605)2抗压强度(MPa)0.3自然状态(含水率约8%12%)3体积吸水率()204软化系数0.75养护28d5抗冻性质量损失()5-20+20C冻融循环25次抗压强度损失(%)256导热系数(W/(mK)0.083干态常温(25)3.1.4 外观质量应符合表3规定。表3模壳砌块外观质量序号项目要求1缺棱(长不小于50mm,深不小于10mm)不超过3处2掉角(不小于50mmX50mm)不超过3处3凸凹、缺损5mm3.2胶粘剂瓶装管式或枪式聚氨酯发泡胶

5、,主要用于模壳砌块及墙体外表和模壳砌块之间的粘结,并符合相关标准的规定。3.3 界面砂浆(界面剂)用以改善混凝土基层墙体外表粘结性能的聚合物砂浆,相关技术指标应符合JC/T907的规定。3.4 聚合物水泥抗裂砂浆以高分子聚合物、水泥、砂为主要材料配制而成的具有良好抗裂、变形实力和粘结性能的聚合物水泥砂浆。简称抗裂砂浆。其相关技术指标应符合JG/T158的规定。3.5 聚合物水泥砂浆是指除界面剂、抗裂砂浆以外的,用于各种基层抹灰找平的一般聚合物水泥砂浆。3.6 耐碱玻璃纤维网布由含错耐碱玻璃纤维织成的网布,外表涂有高分子耐碱涂层。简称:耐碱玻纤网布。其相关技术指标应符合JG/T158的规定。3.

6、7 改性水泥聚苯颗粒保温浆料由膨胀聚苯颗粒、水泥、粉煤灰、水和高分子聚合物改性添加剂等材料,在施工现场混合制成的保温浆料,用于格构式混凝土保温墙体的开槽、孔洞和缺陷的修补或局部墙面找平的保温抹面材料。其相关技术指标应符合JG/T158的相关规定。3.8 锚固件(锚栓)锚栓是外墙保温专用的锚固件,有镀锌螺丝、尼龙涨管和固定圆片组成,主要用于将保温板和玻纤网布固定于基层墙体的专用连接件。相关技术指标应符合JGT366的规定。四、主要机具设备4.1 机械设备电动搅拌器、磅秤,聚氨酯喷涂设备,起重和垂直运输设备,电动切割锯等。4.2 主要工具小撬棍、找平搓板、橡皮锤、木楔子、塑料搅拌桶、阴阳角抹子、不

7、锈钢抹子、多用刀、平口批刀、铝合金刮尺、托盘、皮数杆、螺丝刀、灰槽、手推胶轮车、手工锯等。4.3 测量及监测器具水准仪、经纬仪、程度尺、钢卷尺、靠尺、塞尺、方尺、墨斗、线坠;电子天平、砂浆稠度仪、砂浆试模等。五、作业条件5.1 混凝土剪力墙主体构造等相关局部施工完毕,墙体外表找平及界面处理完毕,并经有关部门验收合格。5.2 施工放线根据图纸要求的模壳保温板尺寸,在剪力墙外墙基层上弹出模壳保温板的纵横线、边线、门窗口位置线等。5.3 排模壳安装施工图施工前,应分别用钢尺校核外墙的放线尺寸,并根据设计和施工图的要求绘制模壳平板立面拼装排列图,以协调模壳施工安装依次。5.4 加工非标板材根据墙面放线

8、和排板要求,提早切割加工好配套安装的非标尺寸的模壳保温板材。5.5 打算调整好聚氨酯发泡喷涂要领及掌控好发泡胶的硬化时间,并进展试喷涂操作。5.6 外墙施工防护脚手架应随着楼层搭设完毕,墙体距外架间的间隙应有程度防护,以防止高空坠物。5.7 制定模壳保温板搬运和吊装工作程序,及高空作业和防火平安工作措施。5.8平安帽、平安带、平安网和灭火器装备齐全,通道口、预留口、电梯井口、楼梯口和临边做好防护。六、施工操作工艺6.1 工艺流程剪力墙混凝土基层处理一安装托架一喷涂聚氨酯发泡胶一粘贴平板模壳一挂钢丝网一板缝部位处理一保温板面层找平处理一安装专用锚栓一喷涂界面砂浆一找平层砂浆抹面一压入耐碱玻纤网布

9、一抗裂砂浆抹面饰面层(按设计要求做)成品爱护和验收6.2 基层处理6.2.1 混凝土剪力墙基层外表应清洁,无油污、无脱模剂等阻碍粘结的附着物,混凝土墙体螺杆孔用聚氨酯发泡胶封堵;不需找平处理的墙面,必要时应采纳界面剂处理;凸起、空鼓和疏松部位应剔除并找平,找平层应选用聚合物水泥砂浆。找平层及墙体粘结坚固,不得有脱层、空鼓、裂缝,面层不得有粉化、起皮、爆灰等现象。6.2.2 基层墙体找平层要求平整不收光,应满意模壳保温板板对抹灰基面的强度要求。(正常养护条件下,养护时间不小于14天)。检查:用不小于2m的靠尺检查基层墙面,平整度允许偏向小于等于4mm,构造分界处肯定要挂钢丝网条进展抗裂加强处理。

10、抹灰层须通过监理和建立单位组织的交接检查验收,并履行书面验收报告交接手续。6.2.3 根据设计编绘的模壳安装平面拼装图并放线定位。6.3 安装托架6.3.1 检查基层混凝土墙体外表处理及平整度是否符合质量验收要求,根据设计图纸对托架定位弹线。6.3.2 托架材质为热镀锌钢板,L型,断面为405010mm,厚度1.2mm,用50mm长08钢制镀锌锚钉固定到混凝土剪力墙上,每250mm布置一个锚钉,锚钉及托架之间应加热镀锌钢垫片,厚度1.2mm。6.3.3 托架垂直方向每隔6m左右(两层)安装一道,托架位置尽量避开剪力墙暗梁主筋部位,以便利托架钻孔固定;托架在程度方向应连续安装,如遇剪力墙内钢筋阻

11、碍不易钻孔固定,可将程度方向挪动,托架之间程度方向间距应小于50mmo6.4 模壳保温板安装6.4.1 检查基层混凝土墙体外表处理及平整度是否符合质量验收要求,清洗模壳粘贴的基层工作面,根据设计图纸核查定位弹线。非标准尺寸模壳宜在安装前完成切割。及托架连接的模壳保温板底部应预先在相应位置做出Iomm深通长豁口,以保证托架及模壳保温板严密连接。1.1.1 壳保温板的粘贴安装依次从外墙墙角开场,向两边依次进展,自下往上安装。在墙体交接和门窗洞口处,模壳保温板应按构造设计要求拼装。1.1.3 安装粘贴前,先手持聚氨酯发泡胶瓶并按压喷嘴,沿平板型模壳反面(底面)的四边,逐行(沿圈)向内匀称依次喷涂,喷

12、涂的发泡胶带宽、厚均约15-20mm,间距约20-3Omm,胶带在板面分布面积约占40%左右。托架上也须要涂满发泡胶。1.1.4 根据弹线确定模壳保温板粘贴位置,模壳保温板安装粘贴时应通过挤压方式,使聚氨酯发泡胶能及基层墙面匀称接触,并使粘贴面饱满度到达80%以上。板缝应及放线对齐,板面应相对平整,上下层宜错缝搭接。阴阳大角应错槎。遇门窗洞口四角处宜用整板分别割角粘贴。1.1.5 模壳保温板粘贴完成后,应马上对板缝处用聚氨酯发泡胶进展填缝处理,并将多余的发泡胶清理干净。1.1.6 满挂钢丝网。6.5 安装专用锚栓待满挂完钢丝网后,安装保温板专用锚栓,安装锚栓的孔距平板型模壳边缘宜100mm,锚

13、栓数量每平方米不得少于6个,且每块标准平板型模壳锚栓数量不得少于3个。任何面积大于0.3nf单块板均应加锚栓且不得少于2个,阳角、孔洞边缘处宜适当加密。锚栓型号宜采纳8X130,对混凝土基层的锚固深度应大于35mmo6.6 模壳保温板面层找平6.6.1 当模壳保温层厚度大于或满意节能设计要求时,且外表不平整度相差5mm时,可用齿状找平搓板干脆锤削找平;对平整度5mm的可干脆喷涂界面砂浆,再采纳聚合物水泥砂浆进展找平处理。6.6.2 当用齿状找平搓板干脆锤削找平可能影响节能设计要求的模壳保温层厚度指标时,可采纳改性水泥聚苯颗粒保温浆料进展保温层找平施工,保温层找平厚度不应小于5mm,且应符合设计

14、要求。墙体找平施工前,应弹出保温找平层厚度限制线,用保温浆料做标准厚度灰饼。保温浆料抹灰可一遍完成,抹灰厚度可略高于灰饼厚度,然后用杠尺刮平并修补墙面以到达平整度要求。施工时,应留意阴阳角和门窗洞口的垂直度和平整度。找平层完工后,应喷涂一道界面砂浆。6.6.3 聚合物水泥砂浆运用留意事项D应严格按供给商供给的配比和制作工艺在现场进展。2)聚合物水泥砂浆干粉料干脆参加适量水中,用专用电动搅拌器搅拌匀称。搅拌时间宜为3-5分钟,静置5-1。分钟后再搅拌不少于半分钟后运用。3)每次配制不得过多,视不同环境温度条件限制在3小时内或按产品说明书中规定的时间内用完,留意干混砂浆内不能参加任何其它添加物来变

15、更干混砂浆的用处和等级。4)此项工作必需由经过培训的专人负责,以杜绝误配和错用现象的发生。6.6.4采纳聚合物水泥砂浆找平常,可根据保温墙面的垂直和平整状况打饼、冲筋,抹灰厚度每次不得大于IOmm,大于IOmm应分层抹灰,分层抹灰的间隔时间一般状况下不应少于5天。6.6.5 找平层完工不少于7天后,方可进展抗裂砂浆防护层施工。6.7 抗裂砂浆防护层6.7.1 找平层完工7d后,砂浆干透开裂前方可进展抹面层施工;抹面层施工前。基层墙体平整度。垂直度应符合施工要求。6.7.2 采纳M7.5抗裂抹面砂浆,抗裂抹面砂浆及水的比例为1:0.160.17o抹面胶浆干粉料干脆参加适量水中,用专用电动搅拌器搅拌匀称;每次配置不的过多,视不同环境温度条件限制在3h内按产品说明书中规定的时间内用完。6.7.3抹面厚度限制在35mm,抹面后马上将玻纤网格布压入抹面胶浆中,要求平整压实、无褶皱,互相搭接时,搭接横向不小于100mm,竖向不小于80m
