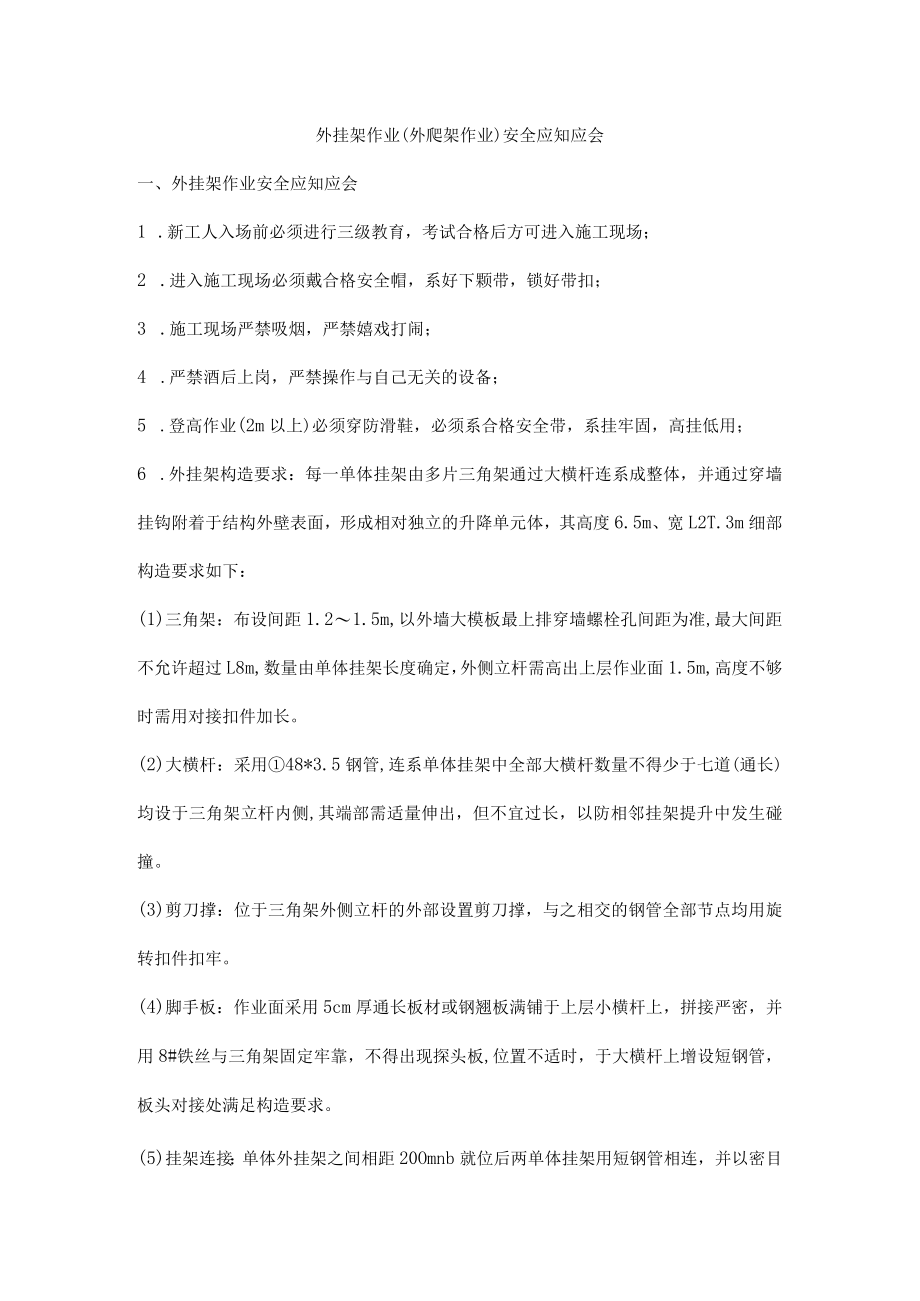

1、外挂架作业(外爬架作业)安全应知应会一、外挂架作业安全应知应会1 .新工人入场前必须进行三级教育，考试合格后方可进入施工现场；2 .进入施工现场必须戴合格安全帽，系好下颗带，锁好带扣；3 .施工现场严禁吸烟，严禁嬉戏打闹；4 .严禁酒后上岗，严禁操作与自己无关的设备；5 .登高作业(2m以上)必须穿防滑鞋，必须系合格安全带，系挂牢固，高挂低用；6 .外挂架构造要求：每一单体挂架由多片三角架通过大横杆连系成整体，并通过穿墙挂钩附着于结构外壁表面，形成相对独立的升降单元体，其高度6.5m、宽L2T.3m细部构造要求如下：(1)三角架：布设间距1.21.5m,以外墙大模板最上排穿墙螺栓孔间距为准,最
2、大间距不允许超过L8m,数量由单体挂架长度确定，外侧立杆需高出上层作业面1.5m,高度不够时需用对接扣件加长。(2)大横杆：采用48*3.5钢管,连系单体挂架中全部大横杆数量不得少于七道(通长)均设于三角架立杆内侧,其端部需适量伸出，但不宜过长，以防相邻挂架提升中发生碰撞。(3)剪刀撑：位于三角架外侧立杆的外部设置剪刀撑，与之相交的钢管全部节点均用旋转扣件扣牢。(4)脚手板：作业面采用5cm厚通长板材或钢翘板满铺于上层小横杆上，拼接严密，并用8#铁丝与三角架固定牢靠，不得出现探头板,位置不适时，于大横杆上增设短钢管，板头对接处满足构造要求。(5)挂架连接：单体外挂架之间相距20Omnb就位后两
3、单体挂架用短钢管相连，并以密目网封闭，拆除时先拆除连接钢管后起吊单体挂架。(6)挡脚板：沿作业面外侧设通长挡脚板，高度20cm,与脚手板及三角架固定牢靠。7 .单体联系构造要求：相邻单体外架间需留设20Omm左右间隙，以防提升过程中相互碰撞。当在同一作业面高度停留时，相邻单体间需加设临时性连接杆件，以使外架形成整体，保证作业安全。连接杆件布设位置及间距随单元体本身的大横杆(紧贴大横杆上下)而定，每侧搭接长度不小于05m,搭接范围内不少于两个旋转扣件连接，并用直角扣件与单元体端部立杆扣牢，单体挂架与单体网片处于不同空间立面位置，其间立杆沿水平方向向外侧斜打，与网片立杆固定牢靠，并不得少于三道连接
4、。特殊部位构造要求：(1)转角墙面：外挂架在转角墙面处须贯通,将转角处一侧挂架伸至结构外皮处，另一侧单体挂架大横杆外伸成悬挑结构与其接通。由于悬挑端部设置立杆及小横杆，形成单体挂架的侧向封闭网架，所有悬挑部位外伸长度不得大于L2m,并于悬挑部位加设斜拉杆，增强外伸部位刚度。贯通后的转角墙面两侧单元体需用临时性连接杆件拉结为整体，且全部外露部位均以密目安全网包裹严密，保证外架整体的封闭性。(2)外墙洞口：对于外墙留洞尺寸较大，洞上过梁高度小的洞口，需采取必要的加固措施，以保证外挂架的安全稳定.除尽量靠洞口边设置外,洞口过梁下方均需设置支撑，以碗扣架立杆或钢管加设可调头撑牢，上下均垫设5cm厚通长
5、木板,支撑间距不大于1m,且在钩头螺杆处加一支撑，并用横杆联系成整体，洞口过梁处的支护需随结构进度层层支设，并保证作业层以下连续三层范围内的支护不得拆除。8 .外架安装逐级向搭设和使用人员进行技术交底。(1)使用前应对所用材料及成品进行安全合格性的全面检查，验收合格后方可使用，并严格按照外架构造要求及平面布置图所示尺寸进行单体组装。组装完毕的单体需在塔吊配合下按外架平面布置图整体吊装到位。(2)穿墙挂钩于墙外穿入，待挂架校正后在墙内紧固，双螺母拧紧，阳台处则需在网片校正后，用钢管与结构拉结。(3)单元体的锁定完成后，塔吊方可摘钩，最后需按单体间的连系构造要求设置临时性连接杆件，使之成为整体，至
6、此安装工作完成。9 .外挂架提升应视工程进度及流水段的划分合理安排提升时机。外架提升需待本作业层的顶板(包括外构件)浇注完毕后并在墙体混凝土强度达到7.5Mpa后进行,并一次性提升到位,提升前应对外架系统的约束做全面检查,先将塔吊吊钩与单体挂牢,后方可摘除单体周围的各种牵连,包括：与相临单体拉接的临时性连接杆件、与结构内部碗扣架的抱结、与结构本身的约束等,并于最后摘除单元体自身锁定。单体网片提升前，需先将网片向外侧摆出，再行提升，以免竖直提升与上层外挑构件及其支撑体系发生碰撞。提升过程中单元体两端高差不得大于15cm,否则及时调整。提升后的单体需先行定位校正,再行自身锁定后塔吊方可脱钩。至此单
7、体提升工作完成。10 .外架拆除当结构进行至顶层后,外架方可拆除,拆除工作于地面进行,设置警戒区并专人指挥。拆下的构件需及时清理修整和保养,运输和堆放过程中需防止损坏和变形。11、外挂架子荷载每平米不得超过120公斤，挂架提升必须用吊钩，拆装必须做到“先挂后拆，先别后摘”；12 .水平网及安全防护(1)本工程采用自上而下满挂密眼安全网(一层普通立网加一层滤网)。(2)水平安全网使用阻燃材质，网眼不得大于8cmX8cm,安全网不得有损坏及腐朽的，新网必须有产品质量检验合格证，旧网必须有允许使用的质量证明或合格的检验记录方可使用。(3)首层、双层水平网搭出建筑外墙6m,最低点距室外地面保持5m净空
8、，外口要高于里口60cm,里口与建筑物绑扎，里外口在每个系结点上，边绳应与支撑架、建筑物紧靠，并用一根独立的系绳连接，系结点沿网边均匀分布，其距离不得大于750mm。系结点应符合打结方便，连接牢固又容易解开，受力后又不会散脱的原则，双层之间的间距不小于50cm；(4)网下方不应堆放物料，网内杂物及时清理。(5)除首层外以上每隔四层(10米)各支一道3m宽的随层网，采用组合钢管角架挑支，用钢丝绳绑挂，转向滑轮用一吨的。钢丝绳适当绑紧，里口与建筑物绑牢，随层网外口比里口高60cmo(6)水平网交付使用后严禁私自拆解，如因施工需要拆解时，必需经现场生产、技术负责人和安全员批准，并应及时复原绑牢。二、
9、外爬架作业安全应知应会L作业人员必须戴合格的安全帽，系好下额带，锁好带扣；2 .登高(2m以上)作业时必须系合格的安全带、系挂牢固、高挂低用；3 .特种工种必须持证上岗，严禁酒后作业，作业时禁止追逐打闹;4 .遇六级（含六级）以上大风天气、大雨、大雪、浓雾和雷雨等恶劣天气时，禁止进行升降和拆除作业，并应预先对架体采取加固措施，期间禁止升降作业；5 .电动葫芦必须在有效标定期内，否则不得使用；6 .所有电缆线必须绑扎挂起且绝缘良好；7 .电闸箱必须固定放置，防雨防砸。保护功能齐全有效；8 .在爬架提升（或下降）过程中爬架操作人员要对爬架进行巡视，发现异常，应立即停止提升或下降；9 .在电动葫芦放链条时防止发生误操作（应按下降按钮）；10 .爬架升降作业时禁止非爬架操作人员上架施工，爬架升降完毕后，必须检查验收后方可允人员上架施工；IL爬架使用过程中禁止上下交叉作业，禁止利用爬架吊运物料。禁止在爬架上推车，禁止在爬架上拉结吊装缆绳。禁止任意拆改结构件或松动连接件，禁止拆除或移动爬架上的安全防护措施，禁止利用爬架支撑模板；12 .爬架所有拆除构件拆除前后应系好防坠绳，严禁上下同时拆除；13 .拆除构件应轻拿轻放，严禁抛扔；14 .爬架升降过程中必须保证架体的平稳，要求操作一致。15 .外爬架使用前制定方案，租赁前项目负责人、技术主管必须审核租赁资质。
