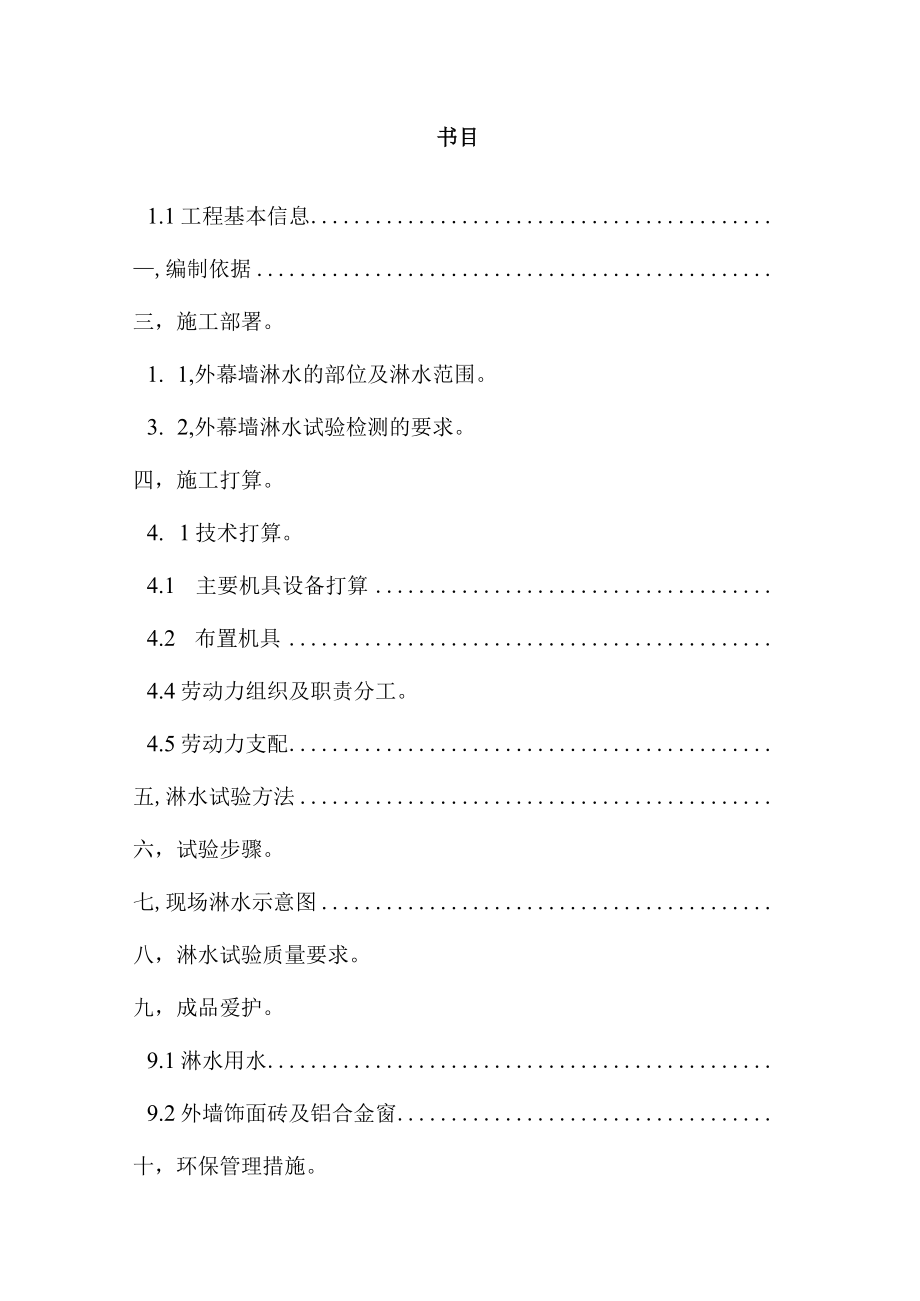

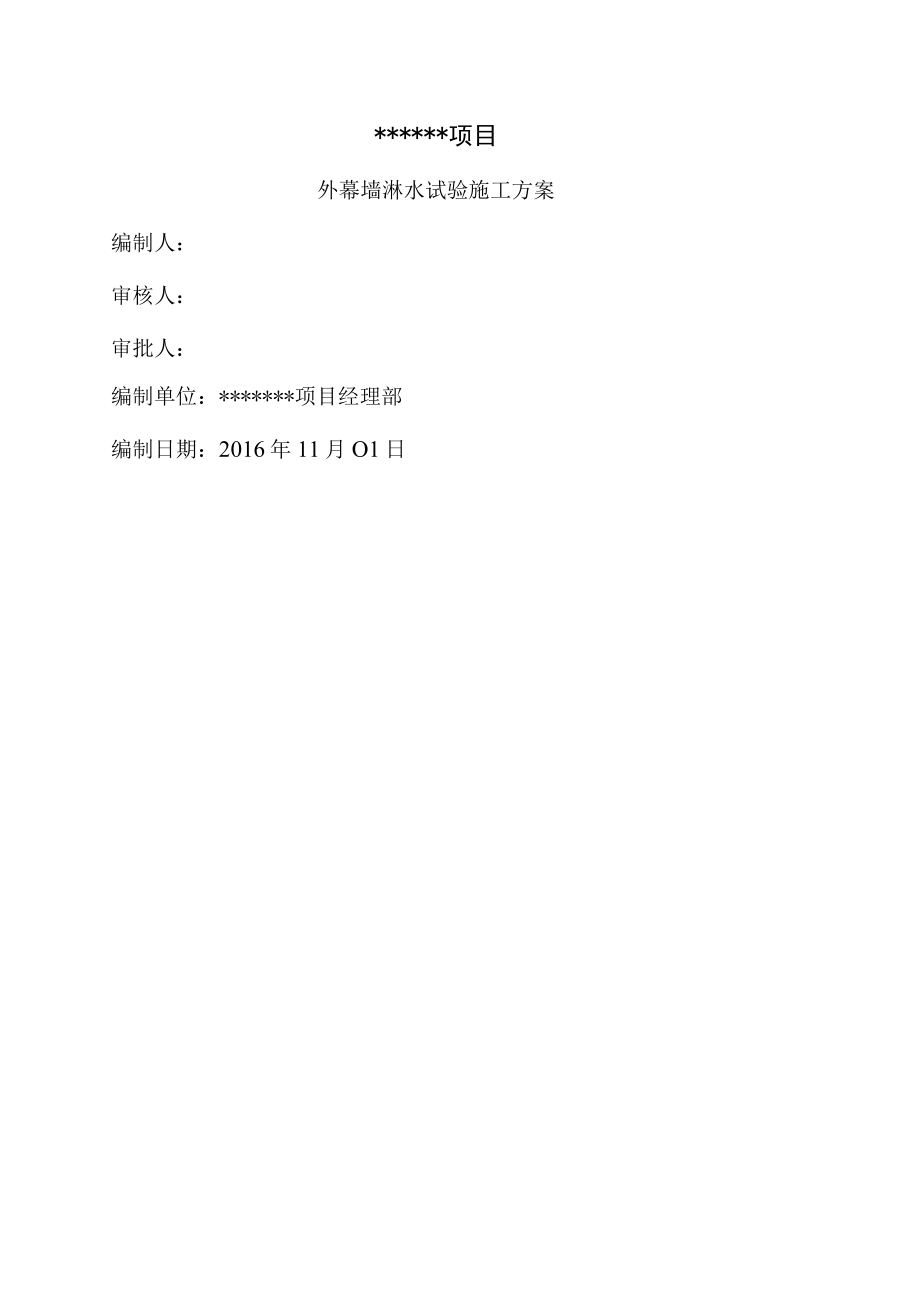

1、*项目外幕墙淋水试验施工方案编制人：审核人：审批人：编制单位：*项目经理部编制日期：2016年11月O1日书目1.1工程基本信息,编制依据三，施工部署。1. 1,外幕墙淋水的部位及淋水范围。3. 2,外幕墙淋水试验检测的要求。四，施工打算。4. 1技术打算。4.1 主要机具设备打算4.2 布置机具4.4劳动力组织及职责分工。4.5劳动力支配五,淋水试验方法六，试验步骤。七,现场淋水示意图八，淋水试验质量要求。九，成品爱护。9.1淋水用水9.2外墙饰面砖及铝合金窗十，环保管理措施。十一,现场事故应急救援预案1 1.1目的。2 1.2组织。11.3职责1 L4事故处理救援程序。一，工程概况1.1
2、工程基本信息略二，编制依据玻璃幕墙工程技术规范102-2003玻璃幕墙工程质量检验标准1392001建筑装饰装修工程质量验收规范(50210-2001)-9.2.12三，施工部署随着精装等室内单位进场开展施工。业主发函要求要求在外架手架拆除后，对幕墙进行百分之百的淋水测试。为了协作业主相关要求，刚好发觉并解除外墙是否有渗漏隐患,现结合本工程特点特编制本方案。3.1, 外幕墙淋水的部位及淋水范围1,淋水部位:19#楼。2,淋水范围：淋水部位的全部外墙,主要包括建筑石材幕墙，铝合金门窗，雨棚，采光井均应进行检测。3. 2,外幕墙淋水试验检测的要求淋水必需接喷嘴，喷嘴后接20直径的水管,水压应达到2
3、00250;离外墙30公分做15分钟喷淋，喷淋涵盖接缝部位。幕墙淋水试验装置安装在被检测区域的外表面。四、施工打算4.1技术打算技术人员对现场管理人员及试验人员进行技术交底。试验人员及验收人员熟识工程各部位构造做法及相关防水措施。淋水前应依据喷淋设备的打算状况，支配专人负责跟踪，配备好修理人员。必需支配人员在喷淋现场进行检查,便于对发觉的渗水点分析缘由,进行妥当处理。4. 2主要机具设备打算用机具设备有：吊车，吊篮，门子架，。20柔性软管（），水泵,喷嘴，水桶等。4. 3布置机具本工程19#楼幕墙高度将近60米，因此只能吊篮及35吨吊车作为操作平台，同时依据每3栋楼布置一台压力达到650的水泵
4、,分别流水施工，水泵要连接限制阀及压力表。4. 4劳动力组织及职责分工为了施工管理，我项目经理部成立了以项目经理为组长，生产经理，总工程师，质量总监为副组长的外墙淋水试验领导小组，其机构组成，人员编制及责任分工如下：4. 5劳动力支配各分项工程施工人数配置状况见表式4.4:分项工程名称施工人数（人）外墙淋水（水电工）15外墙渗水点（修补工）10门窗工程（塞缝）10门窗工程（防水）5杂工10合计50五，淋水试验方法依据玻璃幕墙工程质量检验标准（139-2001）行标的有关幕墙现场淋水检测方法，同时参照建筑幕墙雨水渗漏性能检测方法（15228-94）和三性试验对雨水渗漏实际操作及推断依据等,提出如
5、下现场淋水渗漏检测试验方法：1 .依据本工程的实际状况，我司建议采纳现场的临时消防水作为现场淋水试验水源。2 .将幕墙淋水试验装置（见附图，按检验标准制作）安装在被检幕墙的外表面处（吊篮上）,每一检验区域喷淋面积1800*1800,运用4个喷嘴后连接软管，单个喷嘴喷淋直径为1060,四个喷嘴喷林面积为3.53n,淋水总量不小于14,喷嘴垂直于幕墙面。3 .喷淋装置将水匀称地喷向幕墙试件表面,形成连续水幕，淋水总流量不小于4（肝），喷淋时间持续5,在室内视察有无渗漏现象发生。4 .喷嘴安装在支架上,框架用撑杆及被测幕墙连接,水管及喷嘴连接并引至水源。当水压不够时，采纳增压泵增压。水流量采纳压力表
6、监测。六，试验步骤1,采纳喷嘴（如25,型号为#6.030）限制阀和压力计。喷嘴处的水压至少达0.20.24喷水量不少于4m2-,喷水水嘴的距离幕墙面300,选择2层楼高,将幕墙淋水装置安装在被检测的外表面。2,在室外距幕墙玻璃表面约300处。沿及幕墙表面垂直的方向对准待测接缝从上往下喷水,连续往复喷水5分钟。同时在室内侧人员视察任何有可能漏水部位检测是否漏水。如在5分钟未发觉有任何漏水，则进行下一个待测部位检测。3,依据要求做好幕墙抗渗淋水试验记录。对有渗水现象的部位做好标识。假如无法确定漏水的准确位置，用干抹布擦干漏水,分析详细渗水部位,在室外至上而下地进行检查，并用防水胶带将非检查部位的
7、接缝从室外侧进行密封，再喷水。直到全部接缝都能满意要求。七，现场淋水示意图淋水设备不锈钢雾化加湿喷嘴幕墙淋水示意图八，淋水试验质量要求按单位工程统计的户均渗漏率不大于O,1处/户，则该楼栋可停止全面淋水检验,各渗漏点整改完成后，自行进行淋水检查,直至单位工程无渗漏点。以项目经理为首，建立生产，监督相互制约的质量保证体系，做到事事有人管，环环有人抓。并建立以项目总工程师为首的工程质量监督检查小组,下设专职质检员，做到事前有交底,事后有验收。九，成品爱护9.1淋水用水淋水试验所用的水源为施工消防用水，禁止运用钢管内壁已生锈产生“黄水”的施工消防用水，以免对外墙饰面砖，铝合金窗造成污染。9.2外墙饰
8、面砖及铝合金窗1,淋水管不得干脆采纳钉子固定在饰面砖墙面，避开对墙体整体性造成破坏,应固定在阳台栏杆上面。2,工人在操作过程不得对已完成的铝合金门窗框及玻璃产生破坏。3,渗漏点修复整改过程应留意对外墙饰面砖的爱护，避开对渗漏点四周饰面甚产生破坏。十，环保管理措施外墙临水检验所用完的水源就近进行绿化浇灌，不得干脆排入城市雨水井，污水井管道排走,不得对水资源造成奢侈。附表：幕墙抗渗淋水试验记录幕墙抗渗淋水试验记录工程名称试验日期水压喷试人员检查人员参与人员序号检测状况检测结果无渗漏：渗漏：X渗漏缘由及改善建议改善结果1234567891O试验方法及要求：打好胶至少3天并在接缝处按设计要求做好防水处理后,运用直径为20的一般管装上喷嘴，喷嘴垂直于墙面并距离面0.531.Om内，喷射5分钟,试验时在室内侧支配人员检查是否存在渗漏现象。喷射面积I漏点合格率结论：施工单位签字：监理单位签字：建设单位签字：
