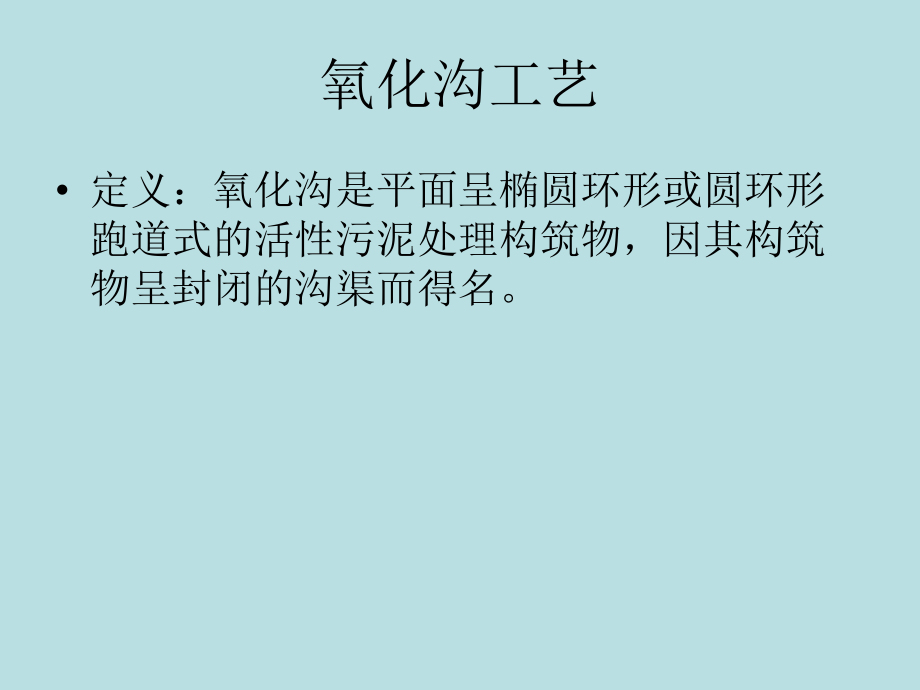

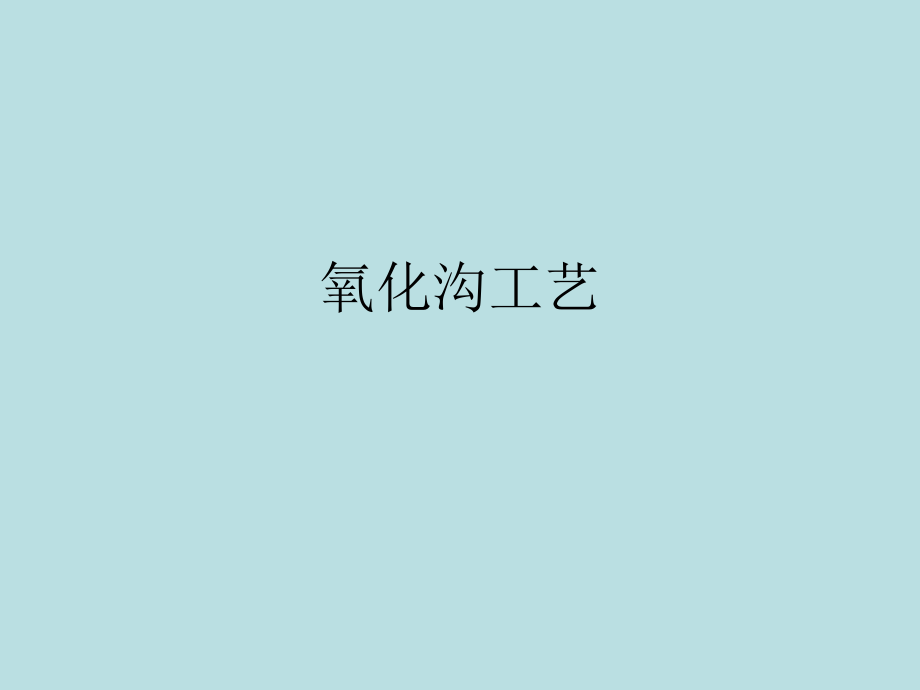

1、氧化沟工艺氧化沟工艺 定义：氧化沟是平面呈椭圆环形或圆环形跑道式的活性污泥处理构筑物，因其构筑物呈封闭的沟渠而得名。氧化沟工艺 定义：氧化沟是平面呈椭圆环形或圆环形跑道式的活性污泥处理构筑物，因其构筑物呈封闭的沟渠而得名。氧化沟工艺 工艺流程：氧化沟工艺银川市第二污水处理厂卫星图银川市第二污水处理厂卫星图氧化沟工艺银川市第三污水处理厂卫星图银川市第三污水处理厂卫星图工艺特征 水力停留时间:1040h, 污泥负荷为0.050.15， MLSS：26g/L, 流速：0.30.5M/S 具有完全混合式和推流式的特点 在整个水力停留期内完成20120个循环，使进水迅速得到稀释，耐冲击负荷 具有好氧缺氧
2、相间的环境，使净化深度高，耐冲击，同时可有效地进行脱氮除磷氧化沟的类型 单沟 多沟串联氧化沟的设施及构造 沟体沟体 单沟式多沟式 平面：环状，长方形，椭圆形，马碲形，同心圆形 沟壁：钢筋混凝土土 廊道宽度一般为水深的2倍氧化沟的设施及构造 曝气设备曝气设备 水平轴水平轴（与水面（与水面平行）：平行）：转刷，充转刷，充氧能力氧能力1.52.5kgO2/kwh;转盘转盘氧化沟的设施及构造 曝气设备曝气设备 垂直表面曝气器垂直表面曝气器（与水面垂直）：（与水面垂直）：充氧能力充氧能力1.82.3kgO2/kwh，安装于弯道上，安装于弯道上，提升能力大在，提升能力大在，水深可达水深可达45m氧化沟的设
3、施及构造 配水井配水井 均匀配水，二条沟或以上时需要均匀配水，二条沟或以上时需要氧化沟的设施及构造 出水堰出水堰 在出水口处，可以用来调节水深在出水口处，可以用来调节水深氧化沟的设施及构造 导流墙导流墙 为保持不淤流速，减少水头损失，使水流为保持不淤流速，减少水头损失，使水流平稳转弯，维持一定流速防止发生沉淀平稳转弯，维持一定流速防止发生沉淀氧化沟的设施及构造 仪表仪表 污泥浓度计，溶氧仪，氧化还原电位计。污泥浓度计，溶氧仪，氧化还原电位计。氧化沟工艺特点氧化沟工艺特点 优点： （1）构造形式多样性； （2）曝气设备多样性； （3）曝气强度可调节； （4）简化了预处理和污泥处理； （5）具有完
4、全混合式和推流式的流态；（6）耐冲击负荷能力强。氧化沟工艺特点氧化沟工艺特点 缺点： （）占地面积大； （）易产生污泥膨胀； （）无除油设施，易产生泡沫； （）能耗较高：曝气时间长，且多采用机械曝气比鼓风曝气氧的利用率低普通型氧化沟T型氧化沟卡鲁塞尔2000氧化沟AT505M51.5AT503M51.2AT501M51.3M51.4前置反硝化区好氧反应区选择区M51.1M51.6M51.9M51.10M51.8卡鲁塞尔卡鲁塞尔2000氧化沟主要分区及发氧化沟主要分区及发生的主要反应生的主要反应卡鲁塞尔卡鲁塞尔2000氧化沟特点：氧化沟特点：增加前置反硝增加前置反硝化区。化区。 如图所示卡鲁塞尔
5、2000氧化沟主要分为选择区（池）、厌氧区（池）、缺氧区（前置反硝化区）和好氧区。卡鲁塞尔卡鲁塞尔2000氧化沟主要分区及发氧化沟主要分区及发生的主要反应生的主要反应 在选择区主要发生的反应是：对回流污泥中的微生物进行选择，选择有益于生化处理的微生物，抑制不利于生化处理的微生物，如：丝状菌等，该区是厌氧的环境。 在厌氧区发生的主要发应是：聚磷菌释放磷，快速吸收BOD，即磷的释放和BOD的去除。 在好氧区发生的反应是：微生物对污水中有机污染物BOD的去除；在微生物作用下有机氮的氨化，氨氮的硝化；聚磷菌对磷的超量吸收。 在缺氧区（前置反硝化区）发生的反应是：微生物利用BOD将硝氮转化为氮气逸出，从
6、而将氮从污水中脱除。即：BOD的去除和反硝化反应。卡鲁塞尔卡鲁塞尔2000氧化沟主要设备、仪氧化沟主要设备、仪表，及其作用表，及其作用 搅拌器，作用：进行泥水的混合搅拌。 推进器，作用：推流、搅拌，并有一定的充氧能力。 内回流门，作用：调节好氧区进入前置反硝化区的硝化液的流量。 氧化还原电位计：测定前置反硝化区的氧化还原电位，来反映进入该区硝化液量的多少，用以调节内回流门的开度。卡鲁塞尔卡鲁塞尔2000氧化沟主要设备、仪氧化沟主要设备、仪表，及其作用表，及其作用 倒伞形表曝机：充氧、搅拌、推流。 出水堰：调节氧化沟内的液位来调节表曝机叶轮的浸没深度，从而调节表曝机的充氧能力。 污泥浓度计：实时
7、反应氧化沟中污泥的浓度，为日常的工艺调整和突发工艺事故的发生做参考。 溶氧仪：实时反应氧化沟中的溶解氧水平，用来指导工艺调整，并作为自控系统的组成部分来调整表曝机的频率。卡鲁塞尔2000氧化沟 卡鲁塞尔氧化沟的特点：卡鲁塞尔氧化沟的特点： （1）采用高效立式表曝机作为曝气充氧设备； （2）特殊的水力流态，同时具备完全混合和推流的流态； （3）高效、可靠的处理性能； （4）操作简单，维护维修工作量少；（5）灵活多样的布置方式； （6）可实现部分脱氮。 一体化氧化沟 定义：一体化氧化沟(IntegratedQxidationDitch)又称合建式氧化沟，是本世纪末发展起来的一种污水处理新技术。广义
8、地说，一体化氧化沟就是不单独设二次沉淀池及污泥回流设备的氧化沟。这一意义上的一体化氧化沟包括了早期间歇运行的Pasveer氧化沟，带侧支渠的氧化沟和七十年代在丹麦发展起来的PI型氧化沟，如VII型氧化沟、双沟(D型)或三沟(T型交替式氧化沟)。狭义的一体化氧化沟是指充分利用氧化沟较大的容积与水面，在不影响氧化沟正常运行的情况下，通过改进氧化沟部分区域的结构或在沟内设置一定的装置，使泥水分离过程在沟内完成的氧化沟。这一概念在80年代初由美国最先提出，并将此类氧化沟系统称之为ICC(Interchan-nelClarifier)型氧化沟。到目前为止，美国已建有近百座这一类型的一体化氧化沟。一体化氧
9、化沟一体化氧化沟的优点 一体化氧化沟技术既具有氧化沟技术的基本特征，又由于曝气净化与固液分离的一体化而独具特色： 工艺流程短，构筑物和设备少，不设初沉池、二沉池、污泥消化池，故投资省，占地少。 不设污泥回流泵站，因此能耗低，管理简便容易。 一体化氧化沟造价低、建造快、设备事故率低、运行管理方便。一体化氧化沟缺点 污泥回用量无法控制，很难根据系统运行情况及时调整 一体化氧化沟的类型 沟内式固液分离器型一体化氧化沟沟内式固液分离器型一体化氧化沟 这一类型的一体化氧化沟将固液分离器设置于氧化沟主沟内，其主要优点是较为节省占地，但由于主沟水流要从固液分离器的底部组件通过，流态复杂，不利于固液分离与污泥
10、回流；同时水头损失增大，对曝气设备的混合推动能力有较高要求。一体化氧化沟的类型 沟内式固液分离器型一体化氧化沟沟内式固液分离器型一体化氧化沟一体化氧化沟的类型 边墙式固液分离器型一体化氧化沟边墙式固液分离器型一体化氧化沟 这一类型的一体化氧化沟将固液分离器设置在氧化沟的边墙上或外侧。由于减少了水头损失和主沟紊动对分离器的影响，其水力条件和水流流态都比沟内式固液分离器型体化氧化沟优越，使得氧化沟整体效率更高。 一体化氧化沟的类型 边墙式固液分离器型一体化氧化沟边墙式固液分离器型一体化氧化沟一体化氧化沟的类型 中心岛式固液分离器一体化氧化沟中心岛式固液分离器一体化氧化沟 中心岛式固液分离器一体化氧
11、化沟，是将固液分离器设置在氧化沟的中心岛处。由于消除了分离器对主沟中流态的影响，减少了水头损失，故节省了曝气设备的能量；另外中心岛式固液分离器充分利用了氧化沟中心岛部分的空间，故减少了占地。一体化氧化沟的类型 中心岛式固液分离器一体化氧化沟中心岛式固液分离器一体化氧化沟奥贝尔氧化沟奥贝尔氧化沟奥贝尔氧化沟工艺流程由南非开发，20世纪70年代引入美国后得到迅速推广，它由若干圆形或椭圆形同心沟渠组成的多渠氧化沟系统，工艺流程奥贝尔氧化沟1、工艺流程废水从最外面或最里面的沟渠进入氧化沟，在其中不断循环流动的同时，通过淹没式输水口，从一条沟渠流入相邻的下一条沟渠，最后从中心的或最外面的沟渠流入二沉池进
12、行固流分离。氧化沟的每一沟渠都是一个完全混合的反应池，整个氧化沟相当于若干个完全混合反应池串联在一起。奥贝尔氧化沟2、奥贝尔（Orbal）氧化沟的特点（1）氧化沟为圆形或椭圆形的平面形状，比渠道较长的氧化沟更能利用水流惯性，可节省推动水流的能耗。奥贝尔氧化沟（2）采用多沟串联的形式可减少水流短路现象；通常采用3个沟渠。3个沟渠的容积占总容积的百分比分别为：外沟占50%60%，中沟30%35%，内沟15%20%，多采用50%、33%、17%。奥贝尔氧化沟（3）曝气设备多采用曝气转碟，水深可达3.6m，并保持沟底流速为0.30.9m/s。三沟渠的溶解氧呈0-1-2mg/L（外沟中沟内沟）的梯度分布
13、。典型的设计是将含碳有机物氧化、反硝化及大部分硝化设定在第一沟（外沟）内进行，控制第一沟的溶解氧浓度在00.5mg/L范围内。第二沟（中沟）的溶解氧控制在0.51.5mg/L。进一步去除剩余的BOD或继续完成硝化。第三沟（内沟）的溶解氧控制在22.5mg/L范围内，以保证出水中有足够的溶解氧带入二沉池。溶解氧浓度的分布方式，使氧化沟具有脱氮性能。奥贝尔氧化沟（4）比常规式单沟式氧化沟或一般延时曝气活性污泥法节能。主要表现在：a.同时硝化/反硝化比单独硝化节省能耗。反硝化时反硝化菌利用硝酸盐中的氧，并以有机物为碳源及电子供体，使有机物得到氧化分解，这就相当于回收了一部分消耗的氧。理论上，每硝化1
14、g氨氮需4.57g氧，而每还原1g NO3-可提供2.86g氧。b.外沟溶解氧平均浓度为零,氧传递校正系数最大,可大大减少实际所需的从氧量。反应池混合液中溶解氧浓度越小，氧传递修正系数越大，实际供氧量越小，从而节能。在其他条件相同的状态下，溶解氧浓度为2mg/L比0mg/L时的标准需氧量要多出30%。奥贝尔氧化沟3、适用范围（1）20万吨/天以下中小规模污水处理厂。（2）有利于难降解有机物的去除，且抗冲击负荷能力较强，适合城市污水中工业废水比例较高的污水处理。（3）三个相对独立的沟道、进水方式灵活。暴雨期，进水可以超越外沟道，外沟道保持大部分活性污泥，利于系统恢复。适用于合流制或部分合流制的排水系统。（4）中心岛位置可以建二沉池，即氧化沟与二沉池一体，节省用地，适用于建设用地紧张的地区。奥贝尔氧化沟与二沉池合建式奥贝尔氧化沟奥贝尔氧化沟4、设计参数生物固体停留时间：530d污泥负荷：0.070.4kgBOD5/(kgMLSSd)水力停留时间：424h混合液污泥浓度：30006000mg/L
