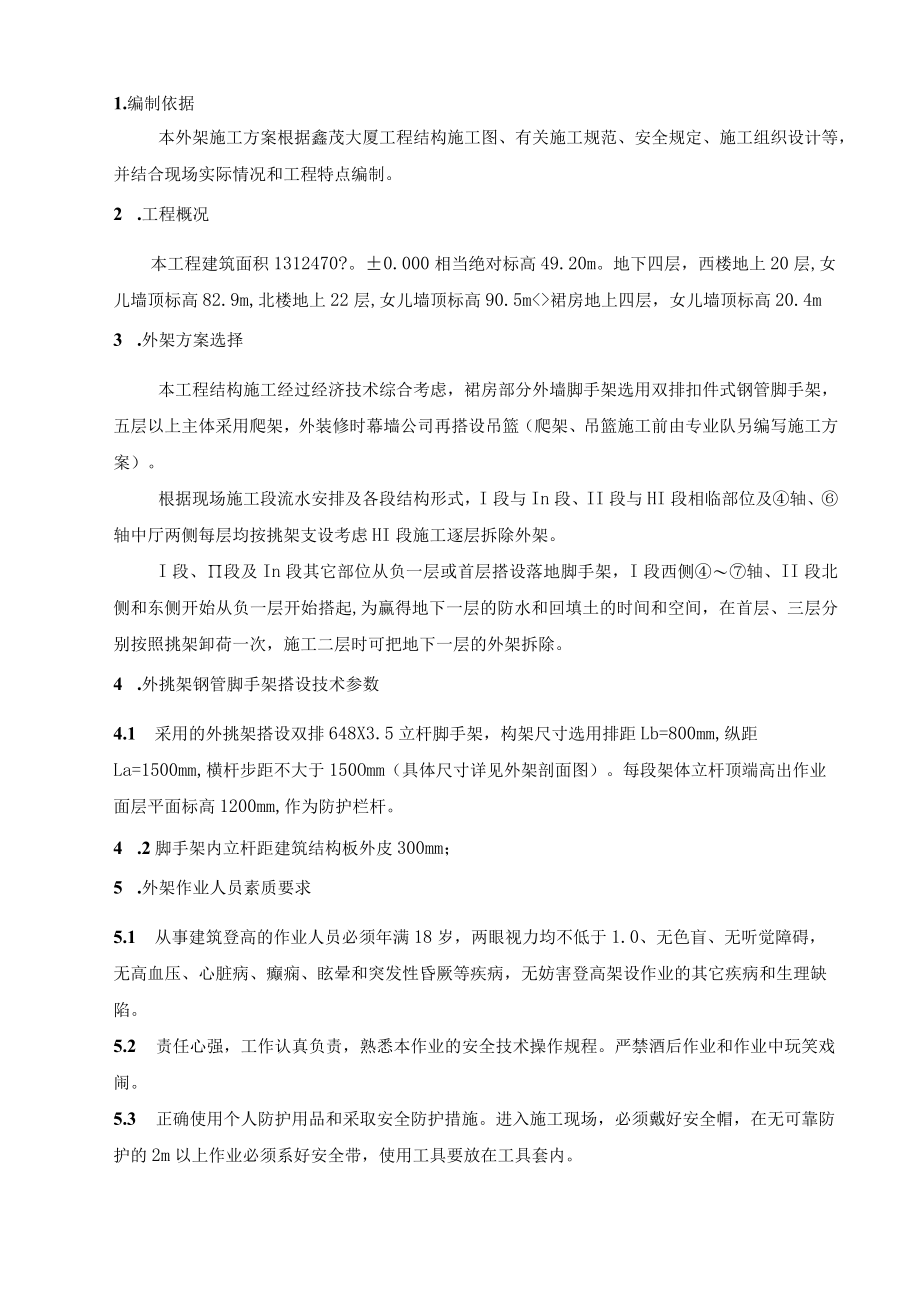

外架搭设实施方案.docx_第1页
第1页 / 共9页

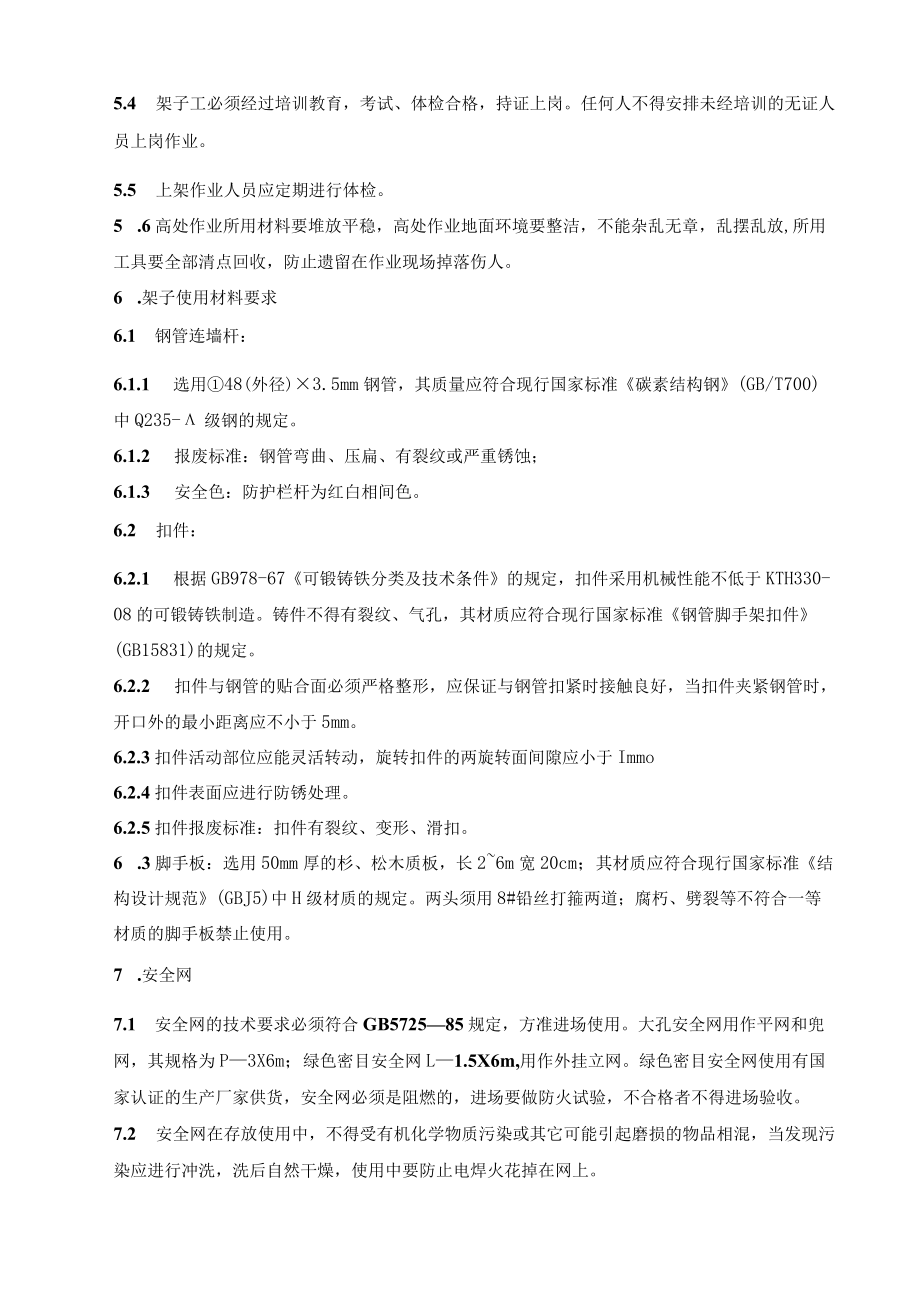

外架搭设实施方案.docx_第2页
第2页 / 共9页

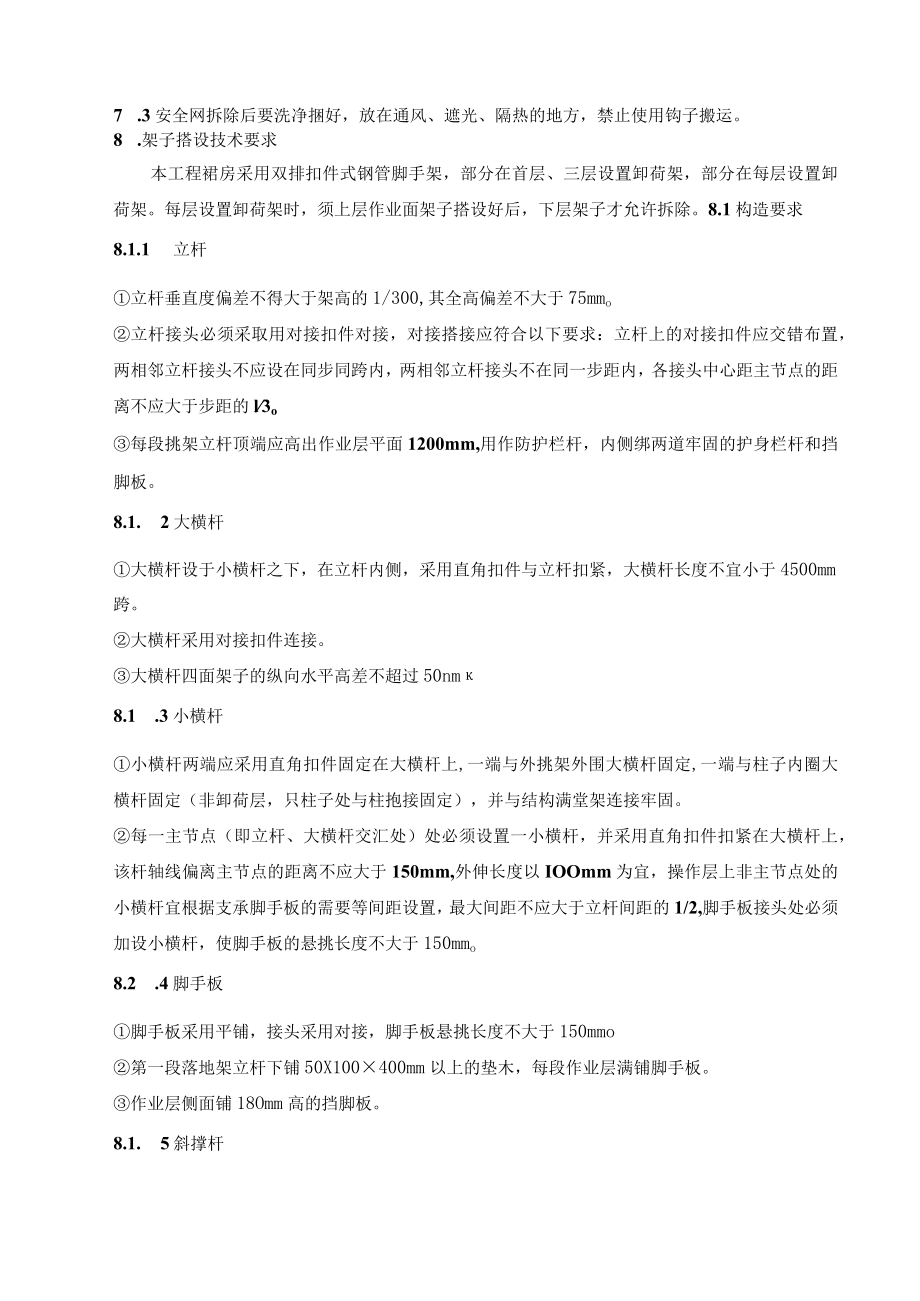

外架搭设实施方案.docx_第3页
第3页 / 共9页
外架搭设实施方案.docx_第4页
第4页 / 共9页
外架搭设实施方案.docx_第5页
第5页 / 共9页
外架搭设实施方案.docx_第6页
第6页 / 共9页
外架搭设实施方案.docx_第7页
第7页 / 共9页
外架搭设实施方案.docx_第8页
第8页 / 共9页
外架搭设实施方案.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《外架搭设实施方案.docx》由会员分享,可在线阅读,更多相关《外架搭设实施方案.docx(9页珍藏版)》请在第壹文秘上搜索。

1、1.编制依据本外架施工方案根据鑫茂大厦工程结构施工图、有关施工规范、安全规定、施工组织设计等,并结合现场实际情况和工程特点编制。2 .工程概况本工程建筑面积1312470?。0.000相当绝对标高49.20m。地下四层,西楼地上20层,女儿墙顶标高82.9m,北楼地上22层,女儿墙顶标高90.5m裙房地上四层,女儿墙顶标高20.4m3 .外架方案选择本工程结构施工经过经济技术综合考虑,裙房部分外墙脚手架选用双排扣件式钢管脚手架,五层以上主体采用爬架,外装修时幕墙公司再搭设吊篮(爬架、吊篮施工前由专业队另编写施工方案)。根据现场施工段流水安排及各段结构形式,I段与In段、II段与HI段相临部位及

2、轴、轴中厅两侧每层均按挑架支设考虑HI段施工逐层拆除外架。I段、段及In段其它部位从负一层或首层搭设落地脚手架,I段西侧轴、II段北侧和东侧开始从负一层开始搭起,为赢得地下一层的防水和回填土的时间和空间,在首层、三层分别按照挑架卸荷一次,施工二层时可把地下一层的外架拆除。4 .外挑架钢管脚手架搭设技术参数4.1 采用的外挑架搭设双排648X3.5立杆脚手架,构架尺寸选用排距Lb=800mm,纵距La=1500mm,横杆步距不大于150Omm(具体尺寸详见外架剖面图)。每段架体立杆顶端高出作业面层平面标高1200mm,作为防护栏杆。4 .2脚手架内立杆距建筑结构板外皮300mm;5 .外架作业人

3、员素质要求5.1 从事建筑登高的作业人员必须年满18岁,两眼视力均不低于1.0、无色盲、无听觉障碍,无高血压、心脏病、癫痫、眩晕和突发性昏厥等疾病,无妨害登高架设作业的其它疾病和生理缺陷。5.2 责任心强,工作认真负责,熟悉本作业的安全技术操作规程。严禁酒后作业和作业中玩笑戏闹。5.3 正确使用个人防护用品和采取安全防护措施。进入施工现场,必须戴好安全帽,在无可靠防护的2m以上作业必须系好安全带,使用工具要放在工具套内。5.4 架子工必须经过培训教育,考试、体检合格,持证上岗。任何人不得安排未经培训的无证人员上岗作业。5.5 上架作业人员应定期进行体检。5 .6高处作业所用材料要堆放平稳,高处

4、作业地面环境要整洁,不能杂乱无章,乱摆乱放,所用工具要全部清点回收,防止遗留在作业现场掉落伤人。6 .架子使用材料要求6.1 钢管连墙杆:6.1.1 选用48(外径)3.5mm钢管,其质量应符合现行国家标准碳素结构钢(GB/T700)中Q235-级钢的规定。6.1.2 报废标准:钢管弯曲、压扁、有裂纹或严重锈蚀;6.1.3 安全色:防护栏杆为红白相间色。6.2 扣件:6.2.1 根据GB978-67可锻铸铁分类及技术条件的规定,扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔,其材质应符合现行国家标准钢管脚手架扣件(GB15831)的规定。6.2.2 扣件与钢管的贴

5、合面必须严格整形,应保证与钢管扣紧时接触良好,当扣件夹紧钢管时,开口外的最小距离应不小于5mm。6.2.3扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于Immo6.2.4扣件表面应进行防锈处理。6.2.5扣件报废标准:扣件有裂纹、变形、滑扣。6 .3脚手板:选用50mm厚的杉、松木质板,长26m宽20cm;其材质应符合现行国家标准结构设计规范(GBJ5)中H级材质的规定。两头须用8#铅丝打箍两道;腐朽、劈裂等不符合一等材质的脚手板禁止使用。7 .安全网7.1 安全网的技术要求必须符合GB572585规定,方准进场使用。大孔安全网用作平网和兜网,其规格为P3X6m;绿色密目安全网L1.5

6、X6m,用作外挂立网。绿色密目安全网使用有国家认证的生产厂家供货,安全网必须是阻燃的,进场要做防火试验,不合格者不得进场验收。7.2 安全网在存放使用中,不得受有机化学物质污染或其它可能引起磨损的物品相混,当发现污染应进行冲洗,洗后自然干燥,使用中要防止电焊火花掉在网上。7 .3安全网拆除后要洗净捆好,放在通风、遮光、隔热的地方,禁止使用钩子搬运。8 .架子搭设技术要求本工程裙房采用双排扣件式钢管脚手架,部分在首层、三层设置卸荷架,部分在每层设置卸荷架。每层设置卸荷架时,须上层作业面架子搭设好后,下层架子才允许拆除。8.1构造要求8.1.1 立杆立杆垂直度偏差不得大于架高的1/300,其全高偏

7、差不大于75mmo立杆接头必须采取用对接扣件对接,对接搭接应符合以下要求:立杆上的对接扣件应交错布置,两相邻立杆接头不应设在同步同跨内,两相邻立杆接头不在同一步距内,各接头中心距主节点的距离不应大于步距的l3o每段挑架立杆顶端应高出作业层平面1200mm,用作防护栏杆,内侧绑两道牢固的护身栏杆和挡脚板。8.1. 2大横杆大横杆设于小横杆之下,在立杆内侧,采用直角扣件与立杆扣紧,大横杆长度不宜小于4500mm跨。大横杆采用对接扣件连接。大横杆四面架子的纵向水平高差不超过50nm8.1 .3小横杆小横杆两端应采用直角扣件固定在大横杆上,一端与外挑架外围大横杆固定,一端与柱子内圈大横杆固定(非卸荷层

8、,只柱子处与柱抱接固定),并与结构满堂架连接牢固。每一主节点(即立杆、大横杆交汇处)处必须设置一小横杆,并采用直角扣件扣紧在大横杆上,该杆轴线偏离主节点的距离不应大于150mm,外伸长度以IOOmm为宜,操作层上非主节点处的小横杆宜根据支承脚手板的需要等间距设置,最大间距不应大于立杆间距的1/2,脚手板接头处必须加设小横杆,使脚手板的悬挑长度不大于150mmo8.2 .4脚手板脚手板采用平铺,接头采用对接,脚手板悬挑长度不大于150mmo第一段落地架立杆下铺50X100400mm以上的垫木,每段作业层满铺脚手板。作业层侧面铺18Omm高的挡脚板。8.1. 5斜撑杆外架与建筑物利用斜撑杆卸荷和与

9、框架柱紧抱的连墙杆进行拉结,连墙杆每隔3m设置一道。由于本工程的框架柱间距为9150mm、8700mm、8250mm,抱柱外侧横杆旁150Omm设置地锚拉环固定小横杆,地锚拉环用L=300mm的12的钢筋插到板底(见附图2)。架体上施工荷载利用斜撑杆卸荷,卸荷斜撑杆保证倾斜角度大于55度,并且尽量增大倾斜角度,才能起到卸荷的作用,斜撑杆纵距为150Omnb并且对内外立杆均设卸荷撑杆。8.L6剪刀撑剪刀撑的设置应符合下列要求:鉴于本工程外架高度为20.4m,依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)中的要求,在外排架子立面整个长度上可不连续设置剪刀撑,按中间间隔15m设置

10、一道剪刀撑,一道剪刀撑宽度取四倍立杆纵距,即取6000mm,斜杆与地面的倾角在4560之间。具体见附图5。剪刀撑杆的接头必须采用对接扣件对接。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线距主节点的距离不应大于150mm,剪刀撑的自由长度不应大于1500uno8.1.7马道搭设根据现场实际情况,分别在三个段塔设“之”字形马道,马道坡度不大于L3,总宽6m,每跑宽度LOn1,平台1.5m宽。马道上满铺200宽、50mm厚的脚手板,脚手板的两端采用直径为4mm的镀锌钢丝各设两道箍,板上钉木防滑条,间距300。马道两侧设挡脚板,i200mm,四周满挂密目安全网。具体

11、位置见附图1。&2搭设要求8.2.1 地基处理与底座安放本工程第一步架落地杆大部分落在结构板上,只有北侧局部落在回填土上,落在回填土上的要将土夯实,并考虑一定的排水坡度,落地立杆下加设50X18Omm以上的通长垫木。按脚手架的柱距、排距要求进行放线、定位。铺设垫木(板),必须准确地安放在定位线上。8.2.2 杆件搭设第一段落地脚手架搭设顺序铺设垫木板一弹线、立杆定位一摆放扫地杆一竖立杆并与扫地杆扣紧一装扫地小横杆,并与立杆和扫地杆扣紧一装第一步大横杆并与各立杆扣紧一安第一步小横杆一安第二步大横杆一安第二步小横杆一加设临时斜撑杆,上端与第二步大横杆扣紧(装设与柱连接杆后拆除)一安第三、四步大横杆

12、和小横杆f安装二层与柱拉杆一接立杆一加设剪刀撑一铺设脚手板,绑扎防护及挡脚板一立挂安全网。挑架搭设顺序悬挑水平小横杆搭设f连墙杆搭设f接立杆f安装第一步大横杆一安装第一步小横杆f安第二步大横杆f安第二步小横杆f安斜撑杆f加设剪刀撑f第三、四步大小横杆搭设一铺设脚手板f挂安全网。搭设第三层架子时,立杆接头可不用接头卡,而用双转卡搭接,以便拆卸。8.2.3 搭设注意事项:开始搭设第一步立杆时,应每隔6跨设置一根抛撑,直至小横杆与柱内杆连接稳定后,方可根据情况拆除。同一步大横杆必须四周交圈,用直角扣件与内、外立杆固定;随搭随校正杆件的垂直度和水平偏差,同时适度拧紧扣件,连接大横杆的对接扣件,开口应朝

13、架子内侧,螺栓要向上。双排架的各杆件相交处伸出端头,均要保证IOomnb防止杆件滑脱。剪刀撑的搭设要将一根斜杆扣在小横杆的伸出部分上,斜杆两端扣件与立杆节点的距离不大于200mm。最下面的斜杆与立杆的连接点离底不大于500mm。挑架一层一层的搭设并与抱柱钢管拉接好;卸荷斜撑杆用旋转扣件与立杆或横杆相连,立杆则与大横杆相连;外挑架施工层应满铺脚手板,脚手架外侧设防护栏杆一道和挡脚板一道,栏杆上皮高1.2m,挡脚板高不应小于15Omnb栏杆上拉挂安全网。挑架外围立挂封闭的安全网,最下一层搭设兜网,挑架出口处,要用跳板将挑架与结构层连接,两侧设置防护栏杆.为确保安全,在各段出入口搭设通防护棚,道出入

14、口宽度3000mm,i4500mm,上铺脚手板,并在脚手板上IOOO高处增设一道水平安全网。详见附图4。施工完的结构层周围搭设封闭的防护栏杆,防护栏杆高度为120Omnb设置两道水平杆,防护栏杆立杆在结构有悬挑板的地方埋设地锚固,地锚采用大于620的钢筋,长度400mm,下插200mm;中庭两侧没有悬挑板的地方靠水平栏杆与柱子紧抱固定防护栏杆。防护栏杆内侧采用密目安全网封闭。8.2.4 4安全网的架设在外脚手架的外立杆的里侧满挂,网目尺寸为3.5mm3.5mm的绿色密目安全网。在挑架的最下层和操作层下面平挂36m的大孔安全网。外加拆除后,要设置安全平网,首层必须设置,外挑6m,以上每隔四层设置

15、一道外挑3m宽的安全平网(详见附图3)。9.脚手架搭设检查、验收、使用和维修91脚手架搭设的技术要求、允许偏差与检验方法,应符合建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2001)表8.2.4的规定要求。9. 2安装后的扣件螺栓必须切实拧紧,不得有松动、滑移,螺栓必须露出螺帽IOmnb螺栓端头必须戴垫板。9.3严格把好验收关,搭设过程中的架子,每次轮流向上搭设一个施工层高度必须由项目总工组织技术、安全、搭设班组、工长进行检查,符合要求后方可上人使用,架子未经检查、验收,除架子工外,严禁其他人员攀登。验收合格的架子任何人不得擅自拆改,需局部拆改时,要经技术部同意,由架子工操作。9.4架子工程的施工负责人,必须按架子方案的要求,拟定书面操作要求,向班组进行技术交底和安全技术交底,班组必须严格按操作要求和安全技术交底施工。9.5卸荷措施和架子分段完成后,应分层由项目总工,安全、技术、施工、等有关人员,按项目进行验收,并填写验收单,合格后方可使用。9.6外架搭好后,要派专人管理,未经安全部、技术部同意,不得改动,不得任意解掉架子与柱连接的拉杆和扣件,施工完一层向上倒另一层时,必须待本层作业完成后并经安全部门认可后方可拆下层,搭设上层,上层搭设好后必须验收合格后方
