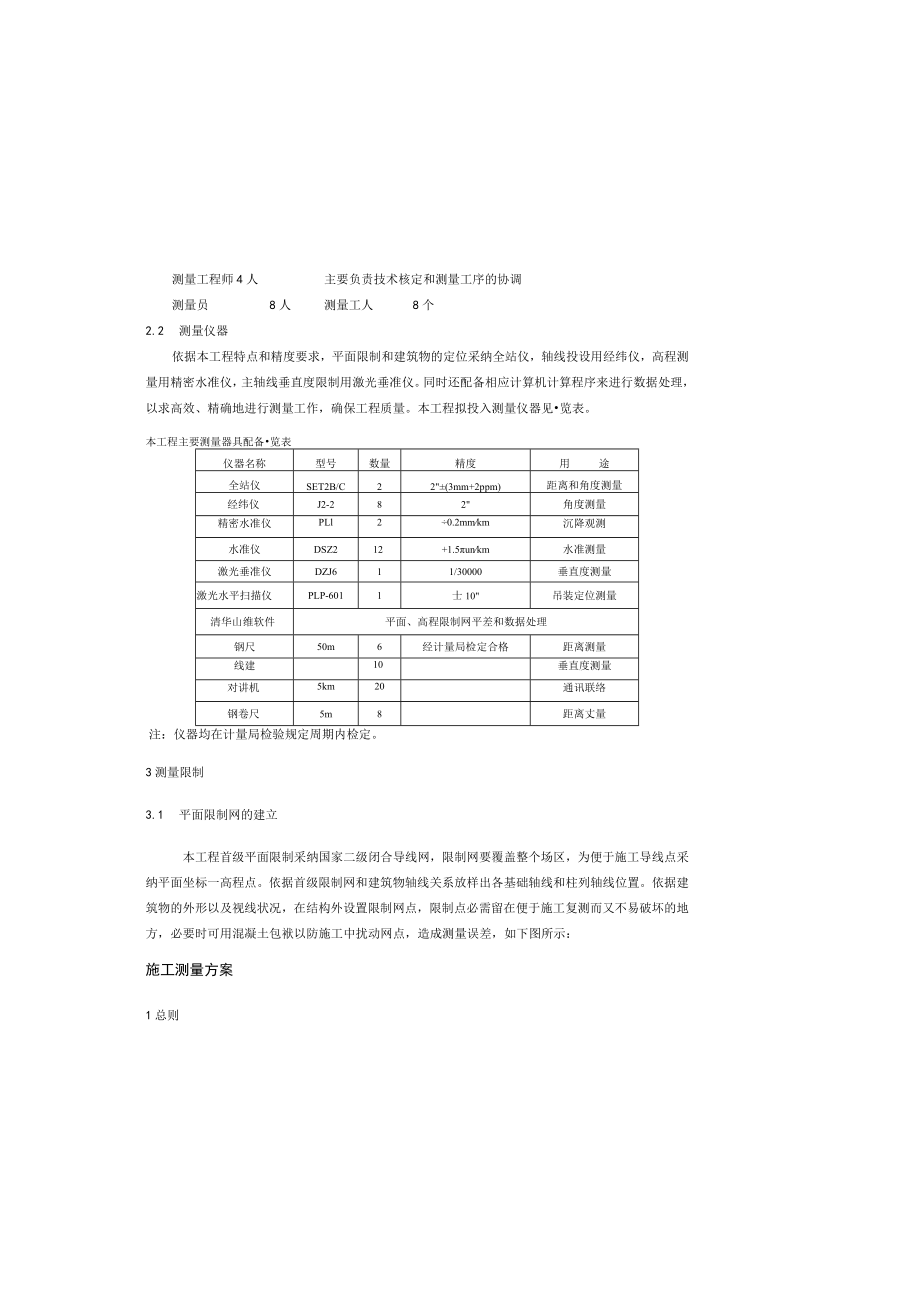

1、测量工程师4人主要负责技术核定和测量工序的协调测量员8人测量工人8个2.2 测量仪器依据本工程特点和精度要求,平面限制和建筑物的定位采纳全站仪,轴线投设用经纬仪,高程测量用精密水准仪,主轴线垂直度限制用激光垂准仪。同时还配备相应计算机计算程序来进行数据处理,以求高效、精确地进行测量工作,确保工程质量。本工程拟投入测量仪器见览表。本工程主要测量器具配备览表仪器名称型号数量精度用途全站仪SET2B/C22(3mm+2ppm)距离和角度测量经纬仪J2-282角度测量精密水准仪PLl20.2mmkm沉降观测水准仪DSZ212+1.5unkm水准测量激光垂准仪DZJ611/30000垂直度测量激光水平扫

2、描仪PLP-6011士10吊装定位测量清华山维软件平面、高程限制网平差和数据处理钢尺50m6经计量局检定合格距离测量线建10垂直度测量对讲机5km20通讯联络钢卷尺5m8距离丈量注:仪器均在计量局检验规定周期内检定。3测量限制3.1 平面限制网的建立本工程首级平面限制采纳国家二级闭合导线网,限制网要覆盖整个场区,为便于施工导线点采纳平面坐标一高程点。依据首级限制网和建筑物轴线关系放样出各基础轴线和柱列轴线位置。依据建筑物的外形以及视线状况,在结构外设置限制网点,限制点必需留在便于施工复测而又不易破坏的地方,必要时可用混凝土包袱以防施工中扰动网点,造成测量误差,如下图所示:施工测量方案1总则本工

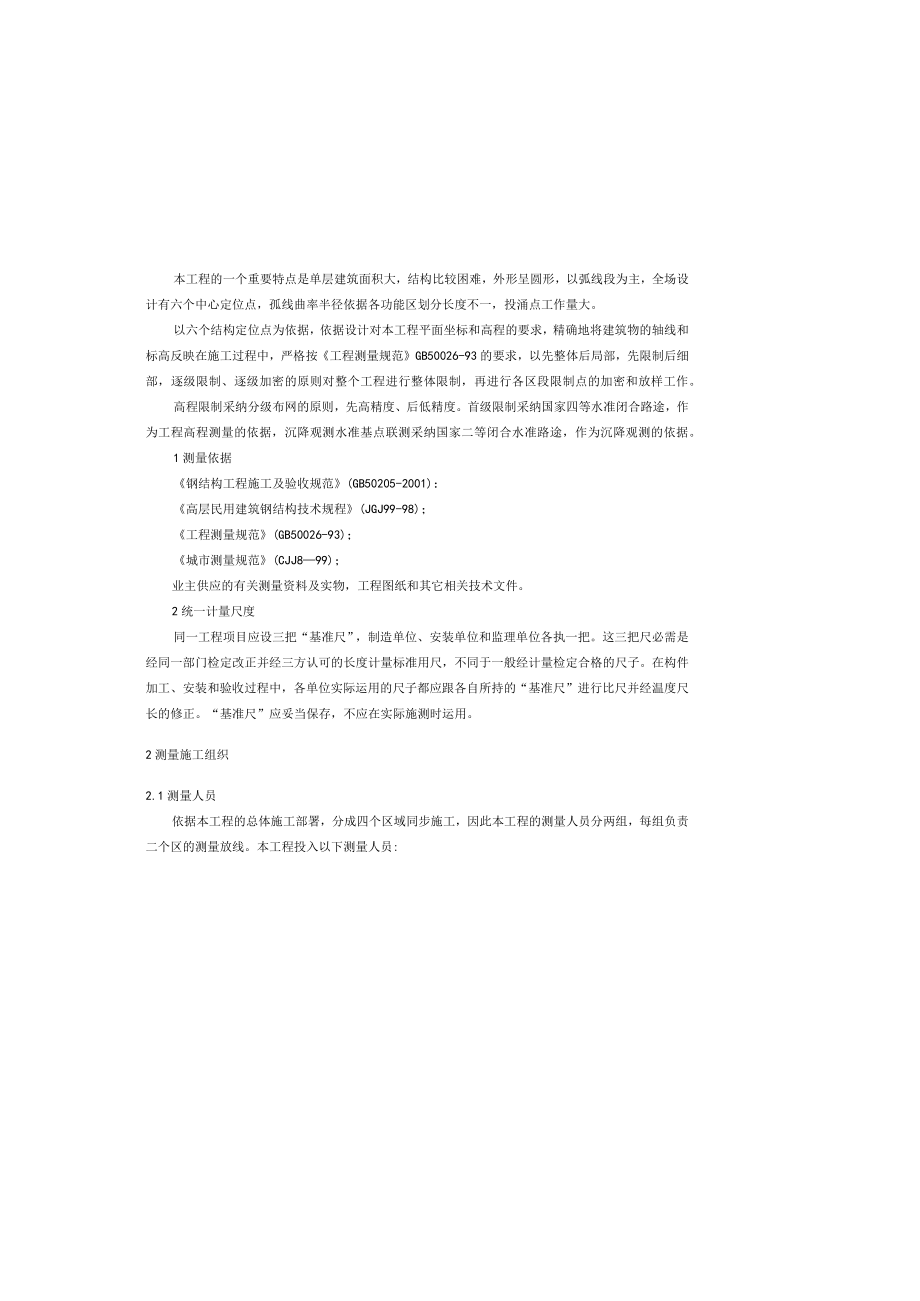

3、程的一个重要特点是单层建筑面积大,结构比较困难,外形呈圆形,以弧线段为主,全场设计有六个中心定位点,孤线曲率半径依据各功能区划分长度不一,投涌点工作量大。以六个结构定位点为依据,依据设计对本工程平面坐标和高程的要求,精确地将建筑物的轴线和标高反映在施工过程中,严格按工程测量规范GB50026-93的要求,以先整体后局部,先限制后细部,逐级限制、逐级加密的原则对整个工程进行整体限制,再进行各区段限制点的加密和放样工作。高程限制采纳分级布网的原则,先高精度、后低精度。首级限制采纳国家四等水准闭合路途,作为工程高程测量的依据,沉降观测水准基点联测采纳国家二等闭合水准路途,作为沉降观测的依据。1测量依

4、据钢结构工程施工及验收规范(GB50205-2001):高层民用建筑钢结构技术规程(JGJ99-98);工程测量规范(GB50026-93);城市测量规范(CJJ899);业主供应的有关测量资料及实物,工程图纸和其它相关技术文件。2统一计量尺度同一工程项目应设三把“基准尺”,制造单位、安装单位和监理单位各执一把。这三把尺必需是经同一部门检定改正并经三方认可的长度计量标准用尺,不同于一般经计量检定合格的尺子。在构件加工、安装和验收过程中,各单位实际运用的尺子都应跟各自所持的“基准尺”进行比尺并经温度尺长的修正。“基准尺”应妥当保存,不应在实际施测时运用。2测量施工组织2.1测量人员依据本工程的总

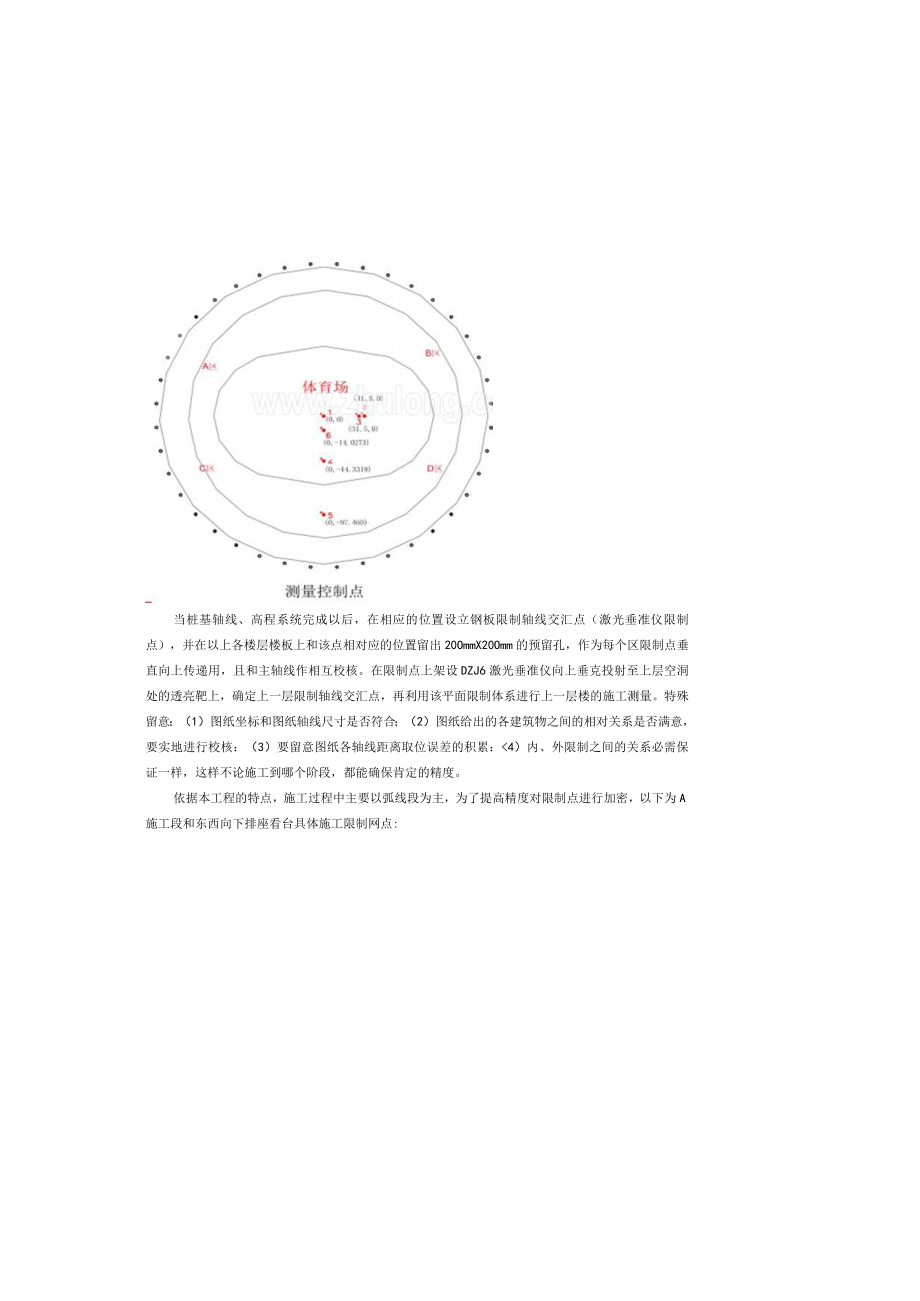

5、体施工部署,分成四个区域同步施工,因此本工程的测量人员分两组,每组负责二个区的测量放线。本工程投入以下测量人员:当桩基轴线、高程系统完成以后,在相应的位置设立钢板限制轴线交汇点(激光垂准仪限制点),并在以上各楼层楼板上和该点相对应的位置留出20OmmX20Omm的预留孔,作为每个区限制点垂直向上传递用,且和主轴线作相互校核。在限制点上架设DZJ6激光垂准仪向上垂克投射至上层空洞处的透亮靶上,确定上一层限制轴线交汇点,再利用该平面限制体系进行上一层楼的施工测量。特殊留意:(1)图纸坐标和图纸轴线尺寸是否符合;(2)图纸给出的各建筑物之间的相对关系是否满意,要实地进行校核:(3)要留意图纸各轴线距

6、离取位误差的积累:4)内、外限制之间的关系必需保证一样,这样不论施工到哪个阶段,都能确保肯定的精度。依据本工程的特点,施工过程中主要以弧线段为主,为了提高精度对限制点进行加密,以下为A施工段和东西向下排座看台具体施工限制网点:w*30iu桩基定位轴线限制网的六个结构定位限制点仔细复核其偏差,必需满意工程测量规范GB50026-93的规定,限制点之间的距离偏差必需达到*3mm的要求,假如超标则调整,作为进一步复核桩基轴线的依据,测出桩中心线,调整桩基轴线之间红三角标记,其允许偏差值应W1mm相邻轴线的距离偏差值限制在2mm以内。依据结构定位点进行坐标反算,计算放样数据,采纳极坐标法,在实地放出各

7、轴线交点坐标,经校核、改正后,定出建筑物主要轴线点。利用NlOo5A精密水准仪,AGA510N全站仪将标高限制点,轴线施放到临时限制桩的表面,并设立建筑物高程限制点和内轴线限制网络系统,此时建筑物内形成独立系统,而外部标高、轴线限制点转化成为建筑物变形的比较系统,将作为建筑物沉降,不匀称沉降引起的倾斜的检验水准基点。外部限制点须常常检验复核,保持系统的精确度。最弱点点位中误差等。3.2各施工细部点具体放样1园弧曲线定位对园弧曲线结构定位相辅点加密以便精确定位,我们将此作为测量的聿点限制环节,拟采纳“中心纵距法”(矢高法),依据弦线和中心纵距M测设曲线辅点,原理为由曲线起点ZY至终点YZ间的弦线

8、中点,垂直量出中纵距M点,即可测定曲线中点QZ;再由曲线起点ZY至中点QZ弦线中点,垂直量出该弦的中纵距Ml,即可测定曲线1/4点,以同样测法,依此类推,直至曲线辅点的间距能满意园弧定位须要为止。如图2各楼层限制轴线的放样:把限制轴线从预留洞口引测到各楼层上,必要时可放出轴线或限制点坐标点的位置。每次传导时四个限制点必需相互或和原始基准点复核,做好记录,检查四个点之间的距离、角度、坐标直至完全符合或在测量规范允许范围内为止。3墙、柱及模板的放样:据限制轴线和坐标限制点位置放样出墙、柱的位置、尺寸线或中心点,用于检查墙、柱钢筋位置,刚好纠偏,以利于模板位置就位。再在其四周放出模板线限制线(限制线

9、一般按距结构外边20Cm)O放双线限制以保证墙、柱的截面尺寸及位置。然后放出柱中线,待柱拆除摸板后把此线引到柱面上,以确定上层梁的位置。如图示:方柱体:看台平面控制点经检查、核对计算所用的外业记录及起算数据无误后,采纳清华山维软件eps98进行严密平差,平差后的精度评定:包括单位权中误差,相邻点位误差椭圆参数,最弱边边长中误差和5门窗、洞口的放样在放墙体线的同时弹出门窗洞口的平面位置,再在绑好的钢筋笼上放样出窗体洞口的高度,用油漆标注,放置窗体洞口成型模体。外墙门窗、洞口竖向弹出通线和平面位置校核,以限制门窗、洞口位置。6楼梯踏步的放样依据楼梯踏步的设计尺寸,在实际位置两边的墙上用眼线弹出,并

10、弹出两条梯角平行线,以便纠偏。如图示:3.3高程测量本工程高程限制利用国家四等水准测量,把高程引测到导线点上作为施工时高程的依据。从场区水准限制点,依据就近原则,将标高引测至各施工区的结构柱上,各层间高程传递主要用钢混结构柱或电梯井处引测。先用精密水准仪依据二个水准限制点,在各向上引测处精确地测出相应的起始标高线。用钢尺沿铅直方向向上量至施工层,各层的标高线,均应由各处方形柱限制线测设圆柱体:柱体位置根板控制线、柱中找网形柱限制线测设墙体:模板控制线墙体位置墙体轴线墙体限制线测设4梁、板的放样待墙、柱拆模后,进行高程传递,马上在墙、柱上用墨线弹出+0.50M线,不得漏弹,再据此线向上引测出梁、

11、板底、模板线。如图示:点离建筑物远了,测量工作量就加大,测量误差的累积也随之加大,所测量的位移值的牢靠程度就小:假如将标记埋设很深,既费人力,乂费物力,也不经济。基准点的选择和限制网的布设,应当全面的考虑、合理的解决作为变形观测依据的基准点的布设问题。具体做法:在选定的合适位置用长约1米的钢筋深埋,并固定爱护。为检查水准基点本身的高程有否变动,可将其成组的埋设,通常每组三点,并形成一个等边三角形,如下图所示:在三角形的中心,和三点等距的地方设置固定测站,由此测站上可以常常观测三点间的高差,这样便可推断出水准基点的高程有无变更。4工程沉降观测的精度要求和观测方法标中学误差:2.Omm相邻点高差中

12、误差LOmm观测方法:三等水准测量沉降观测的水准线路(从一水准点到另一水准点)应形成闭和线路,如下图所示:和一般的水准测量相比较,所不同的是视线长度较短;一般不大于25m,次安置仪器可以有几个前视点。在不同的观测周期中,仪器应安置爱同样的位置上,以减弱系统误差的影响。由于观测时水准路途往往不长,并且其闭和差一般不会超过l-2mm,因此闭和差可按测站平均安排。假如观测点之间的距离相差很大,则闭和差可以按距离成比例的安排。来回较差、附和或环线闭和差:1.4Jn5沉降观测的成果资料建筑物平面图下沉量统计表(见附表)是依据沉降观测原始记录整理而成的各个观测点每次下沉量和积累的统计值。的起始标高线向上干

13、脆量取,高差超过整尺长时,应在该层精确测定其次条起始标高线,作为再向上引测的依据。再将水准仪安置到施工层,校测有下面传递上来的各水准标高线。向上量高差时,所用钢尺应经过检定,尺身应铅直并用标准力,同时要进行尺长和温度改正。3.4钢结构吊装测量限制钢结构吊装就位采纳PLP-601激光水平扫描仪进行,在施工过程中,将激光扫描仪的主机悬挂在网架中间,接收靶位置须事先调整并固定在各吊点上,仪器的接收靶采纳指示灯装置显示接收靶所在部位相对于激光束的凹凸,施工人员依据发亮指示灯的位置(上或下)即可对吊点凹凸进行调整。仪器运用时采纳1.2KHZ的激光信号,以抑制干扰光的影响,提高吊装的精度。6.13.4沉降

14、观测1沉降观测的特点精度高:为了能够精确反映出建筑物的变形状况,一般规定测量的误差应小于变形量的1/10-l20o为此,沉降观测中应运用精密水准仪$、,和精密的测量方法。2沉降观测的方法依据现场实际状况,在建筑内选择坚实稳定的地方,依据设计的沉降观测点布置图埋设沉降观测点,和离建筑物较远处便于观测且坚实稳定的点组成闭合水准路途,以确保观测结果的精确度。当浇注基础底板时,就按设计指定的位置埋好临时观测点。沿纵横轴线和基础周边设置观测点。观测的次数和时间,应按设计要求。第一次观测应在观测点安设稳定后刚好进行。以后结构每上升一层,将临时观测点移上一层并进行观测,直到0.000时,再按规定埋设永久性观

15、测点。然后每施工一层,复测次,直至竣工。工程竣工后的第一年内要测四次,其次年二次,第三年后每年一次,至下沉稳定为止。3基准点的选择和布设要达到沉降观测点的沉降变更状况,必须要有一些固定(相对的固定)的点子作为基准,依据它们来进行测量,以求得所须要的位移值。工程建筑物兴建以后,其四周地区受力的状况随着离开它的水平距离和垂直距离(深度)的变更而变更。离开建筑物愈远,深度愈大,地基受力愈小,亦即受建筑物的影响愈小。为了达到使基准点稳定的要求,可有两种方法:一是远离工程建筑物,一是深埋。然而,假如基准测点的下沉量曲线6沉降观测的基本措施一稳定:一稳定是指沉降观测依据的基准点、工作基点和被观测物上的沉降观测点,其点位要稔定。基准点是沉降观测的基本依据,本工程至少要有3个稳定牢靠的基准点,并每半年曳测一次;工作基点是观测中干脆运用的依据点,要选在距观测点较近但比较稳定的地方。四固定:四固定是指运用仪器、设备要固定;观测人员要固定;观测的条件、环境基本相同:观测的路途、镜位、程序和方法要固
