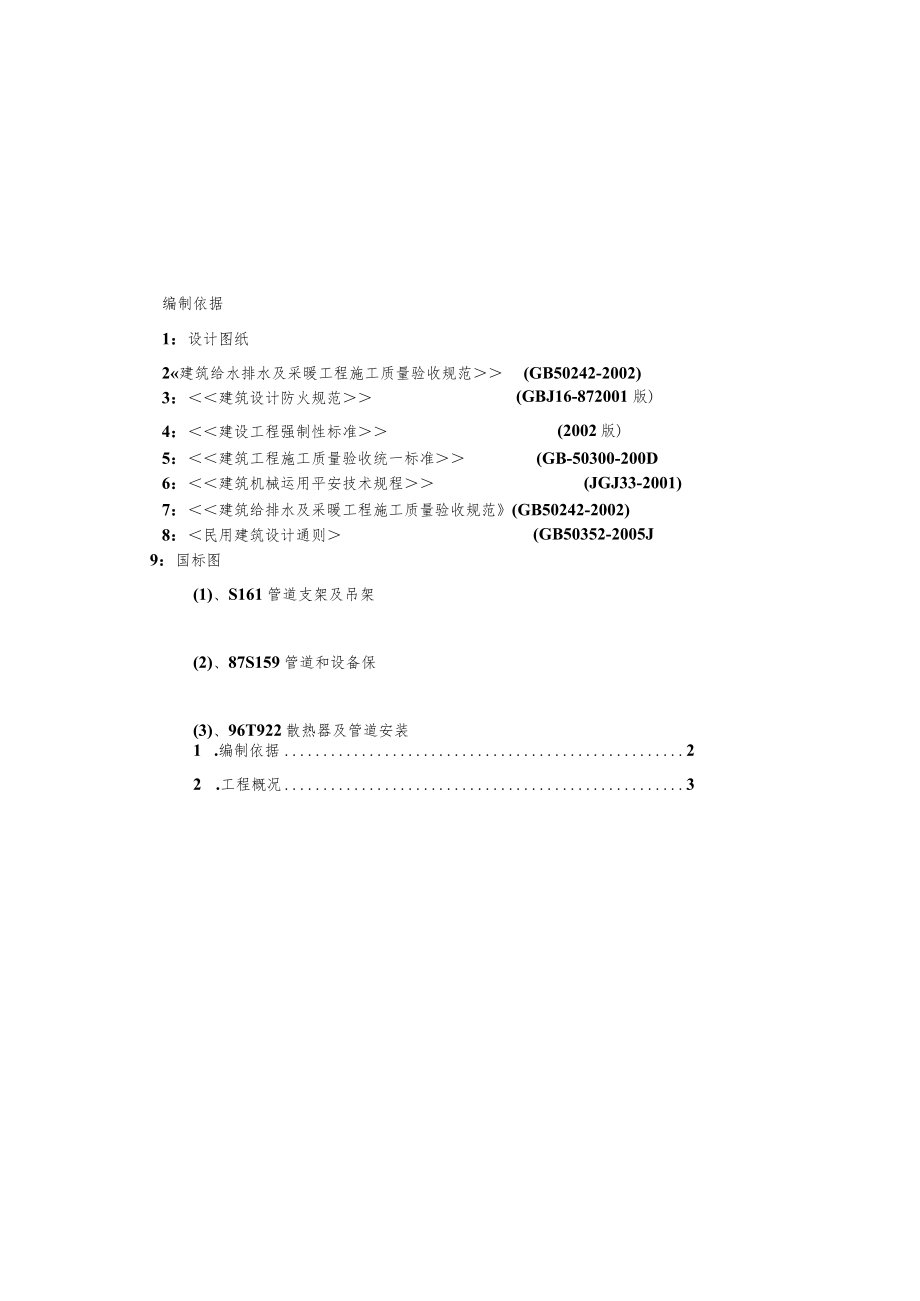

1、编制依据1：设计图纸2建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)3：建筑设计防火规范(GBJ16-872001 版)4：建设工程强制性标准(2002版)5：建筑工程施工质量验收统一标准(GB-50300-200D6：建筑机械运用平安技术规程(JGJ33-2001)7：建筑给排水及采暖工程施工质量验收规范(GB50242-2002)8：民用建筑设计通则(GB50352-2005J9：国标图(1)、S161管道支架及吊架(2)、87S159管道和设备保(3)、96T922散热器及管道安装1 .编制依据22 .工程概况33 .编制施工组织设计的指导思想44 .项目组织机构图5
2、5 .施工准备工作支配66 .施工方案、施工方法和技术措施77 .季节性施工技术措施168 .保证工程质量措施179 .保证平安文明施工的技术措施1910 .削减扰民、降低环境污染措施2011 .质量通病预防措施2112 .降低成本技术措施2313 .保证工期措施2414 .保证材料供应措施2515 .主要机具设备支配2616 .主要人员支配2717 .施工进度支配29编制施工组织设计的指导思想1、要接受先进的科学技术成果,实行有效的组织措施,创出优质的质量,完成此工程,为体育建设做出应有的贡献。2、通过这一工程的施工,要达到以下的目的：(1)学习先进的施工管理阅历,为施工服务。(2)通过施工
3、实践，熬炼培育出一支高水平管理队伍和施工队伍，总结提高施工阅历，熟悉新结构、新工艺、新技术、新材料的施工过程，为今后的建筑施工树立样板。在编制本施工组织设计时，要充分理解设计单位的施工意图，学习工程量清单说明，发挥自身的优越性，克服自身的局限性，这是顺当达到优质质量目标的关键所在。工程拆除：实行分阶段、分区域的拆除方式，主席台及各区域采暖工程拆除提前进行，以便为后期暖气片安装和集中供暖供应条件。拆除水暖、电气设备及管线，安装工程和拆除必需相互协调，统一支配。在作业人员上岗之前，电源必需先行切断，确保作业人员的人身平安。工程概况：北京市石景山区体育场暖气修理改造工程一看台（9号医院）浴室卫生间体
4、育总会水泵房一举重训练室会议室台球室中铁快远主席台一至三层采暖修理改造，局部暖气系统、电气系统、弱电系统改造，地砖等部分修复。本工程装修特点该办修理改造工程综合布管设计特点为平安、坚实、好用。电气暗埋管线为薄壁焊管。采暖系统设计更换全部暖气片，加设温控阀门，简洁、大方、能够满足取暖要求。施工管理机构我公司中标后，将选派精兵强将组建项目经理部进驻现场，依据项目法组织施工，设项目经理一名，项目总工程师一名、项目副经理一名、下设设计员、施工员、质量员、平安员、试验员、材料员、预算员作为管理层，组织施工生产诸要素，对工程项目的质量、工期、平安进行科学、高效、有序的系统管理。同时公司成立以各部门经理参加
5、的工程指挥协调小组，负责协调公司人、财、物等各项资源，保证工程须要，以保障工程总目标的实现。劳动力部署为保证创优目标和进度支配的顺当实施，我们将选择技术素养高、作风过硬的施工队参加本工程施工。拆除阶段配备专业拆除工人XX人，运输车辆2辆；安装专业队XX人。合理支配流水作业，严格依据图纸及规范要求进行施工。在施工中，我公司还将进一步加强生产管理，调配劳动力，加强技术性较强的关键工序管理，以限制施工工作进度，有条不紊的进行施工，确保工程的顺当进展。项目组织机构图施工准备工作计划内容工乍量工作单位单位数量负责单位及人涉及单位完成日期：1熟悉图纸、进行图纸会审(1)会审前细致熟悉图纸、明确设计建设单位
6、欺图中的问题记录技术员监理单位设计院(2)审核安装图纸和技术要求相配内是否一样2编制施工组织设计文件、确定施施工单位匚方案及进度支配1搭设工人休!息室2购置制作电器防雨罩施工员施工单位3机械设备做好接地1材料设备进场材料员(1)材料到场后应检查是否有合格施工单位W质单、规格型号是否和设计相符质检员(2)设备进场前应进行检查复核：编制：b、在工程前，采暖隐藏管道的焊接工程完成，其附件安装也相应完毕,并在给系统压力试验；C、在工程施工之前，散热器必需安装完毕，此时散热器不锁死以备将散热器一次性锁死，然后进行采暖系统的压力试验。d、进行管道和散热器的粉刷工程；粉刷结束后暖卫整体工程具备了工程峻工验收
7、条件。（3）调试运行、成品爱惜制定进度运行方案落实各项措施，设专人指挥，明确分工，责任落实到人，在施工过程中和相关专业保持有机联系，提高成品保优率。二.技术措施采暖管道安装（PP-R材质）（一）、施工条件暗装管道应在地沟未盖前安装，其型钢支架均应安装完毕并符合要求。明装托、吊干管安装必需在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装坚实，位置正确。立管安装应在障碍物拆除完毕完成后进行。支管安装应在墙面抹灰后进行。（二）、施工流程：施工方案、施工方法和技术措施由于工期紧、任务重、质量要求高，所以要细化质量管理体系，以严密的组织机构，健全的质量管理制度，科学的管
8、理程序，有效的管理措施,在保证工程质量的前提下完成施工任务。本工程接受大量新型材料，施工时，确定要做好技术交底，质量交底和各项准备工作，合理组织人力、物力，加快工程进度，提高工程质量、降低成本、节约投资和原材料。散热器、阀门及水龙头在安装前必需进行压力试验。一、施工方案(1)协作阶段A：在修理工程之前，依据的施工进度状况，派暖通特地的技术人员密切协作预留孔、洞及埋件并刚好做好隐藏工作，障藏之前要进行水压试验，要求预留工作精确到位，避开后期对土建成品的破坏。(2)穿插作业A:水暖工作时，即可进行采暖分项施工。a、障碍物拆除完毕，电焊工即可进行管廊采暖管道的焊接安装，因地沟盖板接受现浇混凝土，依据
9、现场实际状况在地沟检查口按图纸设计要求先将地沟管道投放在地沟内，按设计要求在地沟内对焊接管道进行除锈、防腐处理。依据管道坡度要求，放线后进行角钢支架安装，待支架安装完毕后进行管道焊接，然后进行地沟内管道压力试验，压力试验阅历收合格后，对焊口进行防腐处理。待系统通水试运行后，采暖管道按设计要求对管道进行保温处理。Ll350800950110012501400150016004、立管安装：立管明装：每层从上至下统一吊线安装支承，支承间距按下表设置。将预制好的立管按编号分层排开，依次安装，对好调直时的印记，校核预留甩的高度、方向是否正确。支管甩口均加好临时管堵。立阀门安装朝向应便于操作和修理。安装完
10、后用线坠吊直找正，协作土建堵好楼板洞。滑动支承最大间距表dn1520254040507080100冷水管L21000120015001700180020002000210025005、支管明装：将预制好的支管从立管甩口依次逐段进行安装，有截门应将截门盖卸下再安装，依据管道长度适当加好临时固定卡，上好临时丝堵。支管如装有阀门应在阀门压力试验后连接，并进行管道系统压力试验。6、管道试压：(1)、采暖管的试验压力为工作压力的15倍,工作压力为0.4MP,试验压力为0.6MPo(2)、热熔连接的管道，水压试验的时间应在连接完成24小时后进1、施工准备：(1)、细致熟悉图纸，依据施工方案确定的施工方法和
11、技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题刚好和设计和有关人员探讨解决，办好变更洽商记录。(2)、管道必需接受和管材相适应的管件。系统所涉及的材料必需达到标准。2、钢衬PPR管道的预制加工：按设计图纸的坐标和标高放线，并绘制实测施工图。依据施工图的管道尺寸，进行断管，断口要平齐，断面应已除毛刺；管材和管件连接端面必需清洁，干燥无油。用管剪剪取所需主管材长度，在熔热端用笔在管道标出所需的承插长度。将管材及管件同时放在熔接模头上加热，并留意长度及方向。加热后，将管材及管件脱离熔接模头，立刻对接。在加热和插接过
12、程中，不能转动管道和管件，应干脆插入。3、干管安装：首先，依据设计图纸要求的坐标，标高预留槽洞或预埋套管，并按下表设置自由臂及支承；最小自由臂.最大支承间距尺寸表dn15202540507080100冷水管La250280320360400450500550（二）、工艺流程:安装准备-5（制加工卡架安装干管安装立管安装文安装我压冲洗胁腐保温调制1、安装准备：A、细致熟悉图纸，协作土建施工进度，预留槽洞及安装预埋件。B、按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。1、干管安装：A、按施工草图，进行管段的加工预制，包括
13、：断管、套丝，上零件、调直、核对好尺寸，按环路分组编号，码放整齐。B、安装卡架，按设计要求或规定间距安装。吊卡安装时，先把吊棍按坡向、依次依次穿在型钢上，吊环按间距位置套在管上，再把管抬起穿上螺栓魁拧上螺母，将管固定。安装托架上的管道时,先把管抬起穿上螺栓拧上螺母，将管固定。安装装托架上和管道时，先把管就位在托架上，把第一节管装好U型卡，然后各节管均照此进行，紧固好螺栓。行。(3)、水压试验前，试压管道固定，但接头部位明露。(4)、将各配水点封堵，缓慢向试压管道充水，同时排出管内气体待系统充溢水后，进行水密性试验。(5)、接受手动泵加压，升压时间IOmino升至规定试验压力后，稳压1小时，压力
