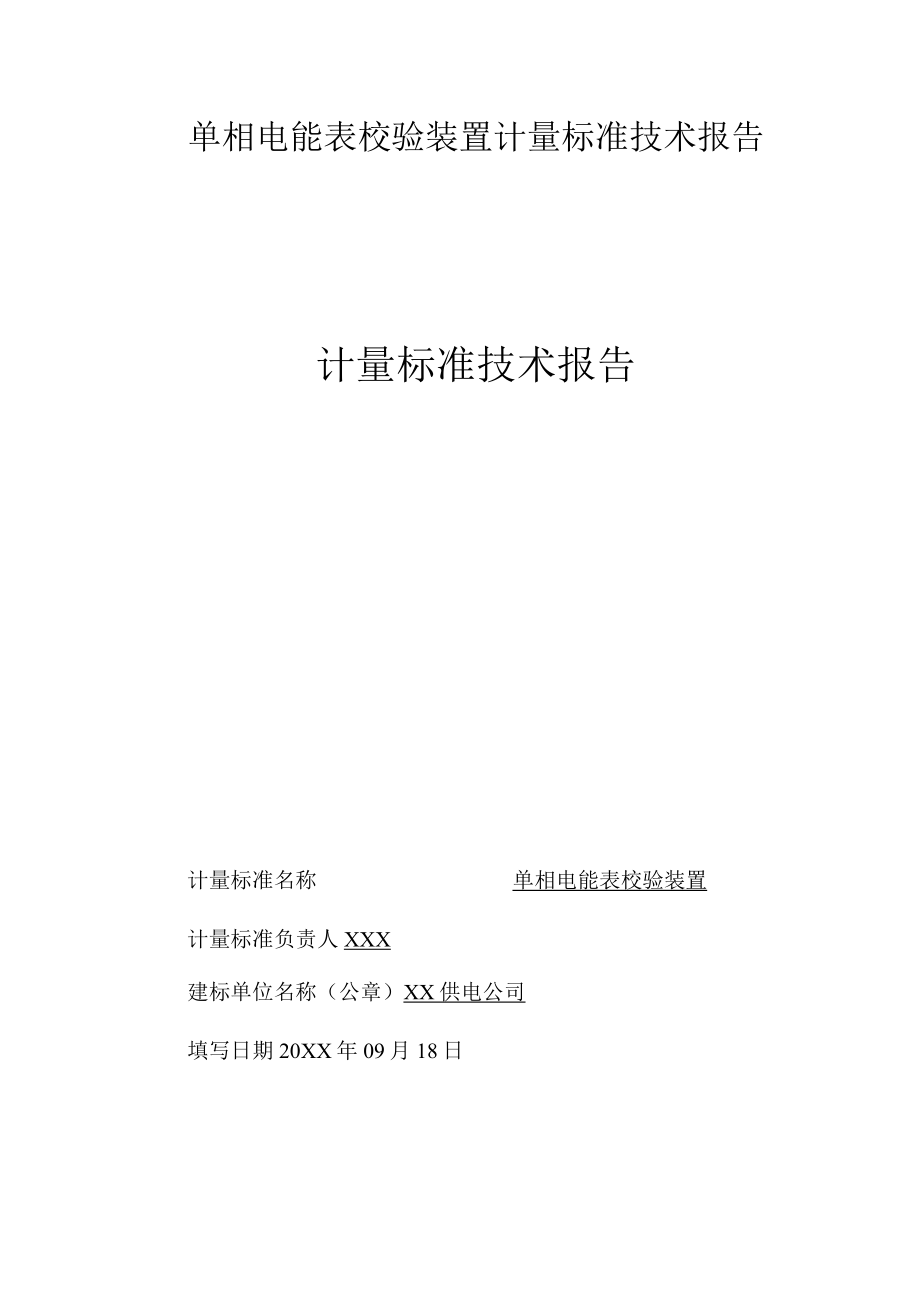

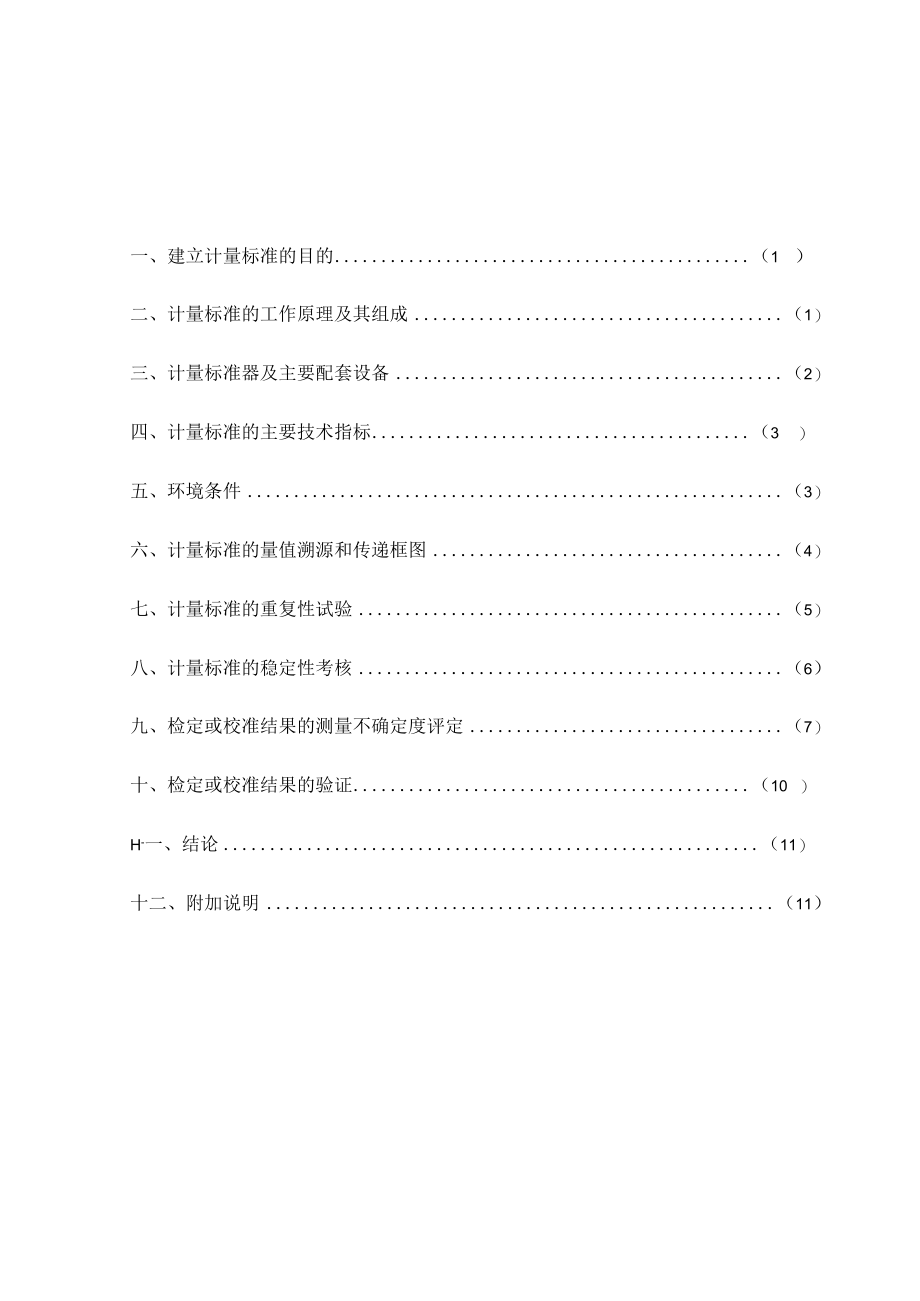

1、单相电能表校验装置计量标准技术报告计量标准技术报告计量标准名称单相电能表校验装置计量标准负责人XXX建标单位名称（公章）XX供电公司填写日期20XX年09月18日一、建立计量标准的目的（1）二、计量标准的工作原理及其组成（1）三、计量标准器及主要配套设备（2）四、计量标准的主要技术指标（3）五、环境条件（3）六、计量标准的量值溯源和传递框图（4）七、计量标准的重复性试验（5）八、计量标准的稳定性考核（6）九、检定或校准结果的测量不确定度评定（7）十、检定或校准结果的验证（10）H-一、结论（11）十二、附加说明（11）一、建立计量标准的目的由于电能表是国家强制检定的计量器具，为保证电能计量的准
2、确可靠，有必要建立单相电能表标准装置的企业标准。二、计量标准的工作原理及其组成YCT891型单相电能表校验装置由数字合成正弦信号源，高稳定度的可调稳定功率源。电流输出变换电路、工作电源电路、过载自动保护电路、监视表、标准表、误差计和标准电压、电流互感器等标准计量器具组成。YCT891型单相电能表校验装置的工作原理：在计算机键盘的控制下，程控电源提供给被校表及标准表可调节的工作电压及电流,误差计算器采集标准电能表的功率脉冲并转化为标准电能值，同时采集被校表光电脉冲并将其转化为正比的算定电能值，将两电能值进行比较从而算出被校有在该测量点的误差值。比误差值在装置上显示并经控制中心送到计算机显示处理、
3、储存并打印。控制中心主要进行装置输出电量的显示及数据传输。三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔单相多功能标准表SZ-OlA-K1U：(022O)VI：(0100)A0.1级深圳市奥特电器有限公司07020065-Kl一年20XX年09月050主要酉己套设备单相电能表校验装置YC-1891U：(0220)VI：(0100)A0.1级深圳市奥特电器有限公司()1020086两年2012年04月06日四、计量标准的主要技术指标本装置适用于检定工频50HZ,1.O等级以下单相交流电能表，其主要技术指标如
4、下：输入电源：220V输出频率：50Hz测量范围：U：(0-220)VI：(0-100)A移相范围：粗调0360精确等级：0.1等级输出功率稳定度：VO.1%IOoS装置输出信号失真：V0.2%五、环境条件序号项目要求实际情况结论1温度(202)(202)合格2湿度(6015)%(6015)%合格3磁感强度0.025mT0.025mT合格上一级计量标准本单位计量标准下一级计量器具标准装置：单相电能表标准装置。准确度等级0.1级，型号YC-1891o被测对象：单相标准功率电能表。准确度等级0.1级，型号SZ)1A-KL将被测单相标准功率电能表在电压：220V；电流：5A时，在重复性条件连续测量1
5、0次,每次测量均重新接线，得到10组测量列，如下表所示：试验条件测:奥单相220V5A功率因数：1.0单相220V5A功率因数：0.5LX+0.23+0.282+0.23+0.283+0.23+0.284+0.24+0.285+0.24+0.276+0.24+0.277+0.24+0.278+0.25+0.299+0.25+0.2910+0.25+0.29y+0.24+0.28l(yi-y)2S(Y)=MVn-10.00820.0082所测得的测量重复性小于交流电能表检定装置计量检定规程的规定。符合要求。八、计量标准的稳定性考核选择一台准确度等级为0.1级型号为SZ-OlA-Kl的单相标准功率
6、电能表作为核查标准，每隔一个月，用本单相电能表标准装置进行一组2次测量，电压：220V,电流：5A,功率因数：1.0。取其算术平均值作为该组的测量结果。共观测6组。取6组测量结果中的最大值和最小值之差，作为本单相电能表标准装置在该时间段内的稳定性。测量结果如下：核时间NJ量痴/L测量次X20XX年4月16020XX年5月16日20XX年6月16日20XX年7月16日20XX年8月16B20XX年9月150+0.0055+0.0065+0.0055+0.0070+0.0065+0.0040+0.0060+0.0060+0.0055+0.0065+0.0065+0.0035%+0.0058+0.0
7、063+0.0055+0.0068+0.0065+0.0038变化量IymaX-minI0.0030本单电能表标准装置的稳定性远小于其最大允许误差的绝对值。符合要求。九、检定或校准结果的测量不确定度评定标准电能表示值误差测量不确定度分析报告1、概述1.1测量依据：JJG59620XX电子式电能表检定规程。L2环境条件：温度(202),相对湿度(6015)%RH。1.3 测量标准：0.1级单相电能表检定装置,型号:YC-1891,规格：(0-220)V,(0100)A01.4 被测对象：单相标准功率电能表0.1级。1.5 测量过程：装置输出一定功率给被检表，并对被检表进行采样积分，得到的电能值与
8、装置输出的标准电能值比较，得到被检表在该功率时的相对误差。1.6 评定结果的使用：符合上述条件的测量结果，一般可直接使用本不确定度的评定方法。2、数学模型/H=VwO(1)式中：Yw被检电子式电能表的相对误差；单相电能表检定装置上测得的相对误差。3、标准电能表示值误差的标准不确定度的评定输入量的标准不确定度(九0)的来源主要有两个方面：在重复性条件下由被测电能表测量不重复性引起的不确定度分项(y,),采用A类评定方法；单相电能表检定装置的误差引起的不确定度分项(fJ,采用B类评定方法。3.1由测量重复性引入的标准不确定度分量()实验以检定广州市羊城科技有限公司生产的SZ-OlA-Kl型0.1级
9、相标准功率电能表为例，电压为220V,电流为5A的测量点(合元、功率因数分别为1.0和0.5L),在重复性条件下进行10次测量，所得数据如表所示。功率因数分别为1.0时序号12345678910误差(%)+0.23+0.23+0.23+0.24+0.24+0.24+0.25+0.25+0.25+0.24功率因数分别为0.5L时序号12345678910误差(%)+0.28+0.28+0.28-K).27+0.27+0.27+0.29+0.29+0.29+0.28功率因数分别为1.0时合并样本标准差：Sp=_ 2Z(Xi - X) 3=0.0082%n-实际工作中以两次测量值的平均值为测量结果,
10、%(，刈)=&=00058%功率因数分别为0.5L时合并样本标准差：Sp=_2Z(X. 7) = 0.0082%/2-1实际工作中以两次测量值的平均值为测量结果,自由度:wr(wJ = 0.0058 %v( Zwi) = (n-1) = 93.2 三相电能标准装置引入的标准不确定度分量(F)3.3 标准不确定度分“(5)的评定该不确定度分项主要是单相电能表检定装置不确定度引起的，单相电能表检定装 置经上级检定合格，MPE二0.1%,半宽为0.1%,服从均匀分布上逐。今(ru02) = 0.0577 % , v( yw2)f 83.4 标准不确定度的 ,O H)计算：功率因数分别为1.0时：)=
11、%(八OI)+ 片(九也)二(0.0082%)2 + (0.0577%)2%(九0 ) = 0.0578 %功率因数分别为05L时:9(%)=硝几。+ “；(九S)=OOO82%A+ (00577%)2 r) = 0.0578 %功率因数分别为1.0时:其自由度为:心)=也VUri0.05784180.005840.05784 +功率因数分别为0.5L时:其自由度为:Wy)/；(几。)二00578，八40.005840.05784乙V984、合成标准不确定度的评定由于功率因数分别为1.0和0.5L时，重复性测量引入的测量不确定度非常小，可以忽略不计，而单相电能表检定装置计量检定规程对功率因数分
12、别为1.0和0.5L的误差要求均为0.01%。所以认为功率因数分别为1.0和0.5L时，装置的测量不确定度基本一致。4.1 灵敏系数灵敏系数c=AyH/Aywo=l4.2 标准不确定度汇总表标准不确定度分量不确定度来源标准不确定度值灵敏系(C)Id*%(%)VwYw)合成标准不确定度0.0578%10.0578%OO乂Ywl)测量重复性引起的不确定度0.0058%9乂YuO2)检测电能表标准引起的不确定度0.0577%OO4.3 合成标准不确定度。必)的估算吃。H)=d4(%)=(1)2(0.0578%)2，般必)=0.0578%4.4 合成标准不确定度有效自由度Veff=V(,)0o5、测量
13、不确定度取置信概率P=95%,Veff=8,查f分布表，得/95=1.96r=kpucr(h)=rp(vefr)wcr(h)=z95()0.0578%=1.960.0578%0.1133%,k=1.96通过以上分析可知，在各不同负载点计算出来的测量不确定度基本一致。1、采用传递比较法进行验证2、用本单相电能表标准装置检定一台稳定的0.1级单相标准功率电能表，型号为SZ-OlA-K1,编号为07020065-Kl,然后将此三相标准功率电能表送XX省计量研究院进行检定，得到比对数据如下表:单位数据比对条件XX省计量检测研究院检定结果本标准检定结果单相220VIOA功率因数：1.0-0.02%-0.0578%单相220VIOA功率因数：0.5L-0.02%-0.057
