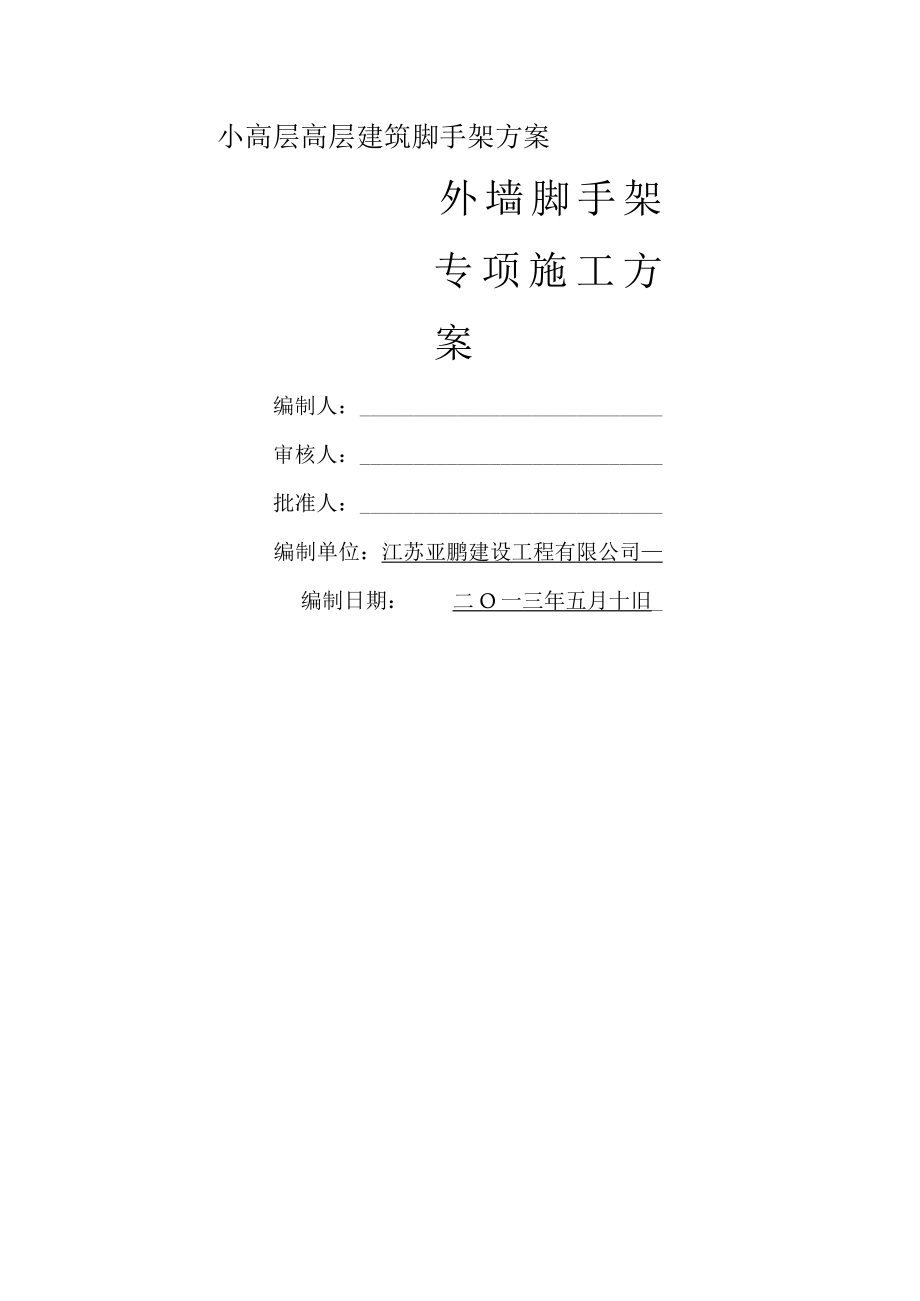

小高层高层建筑脚手架方案.docx_第1页
第1页 / 共49页

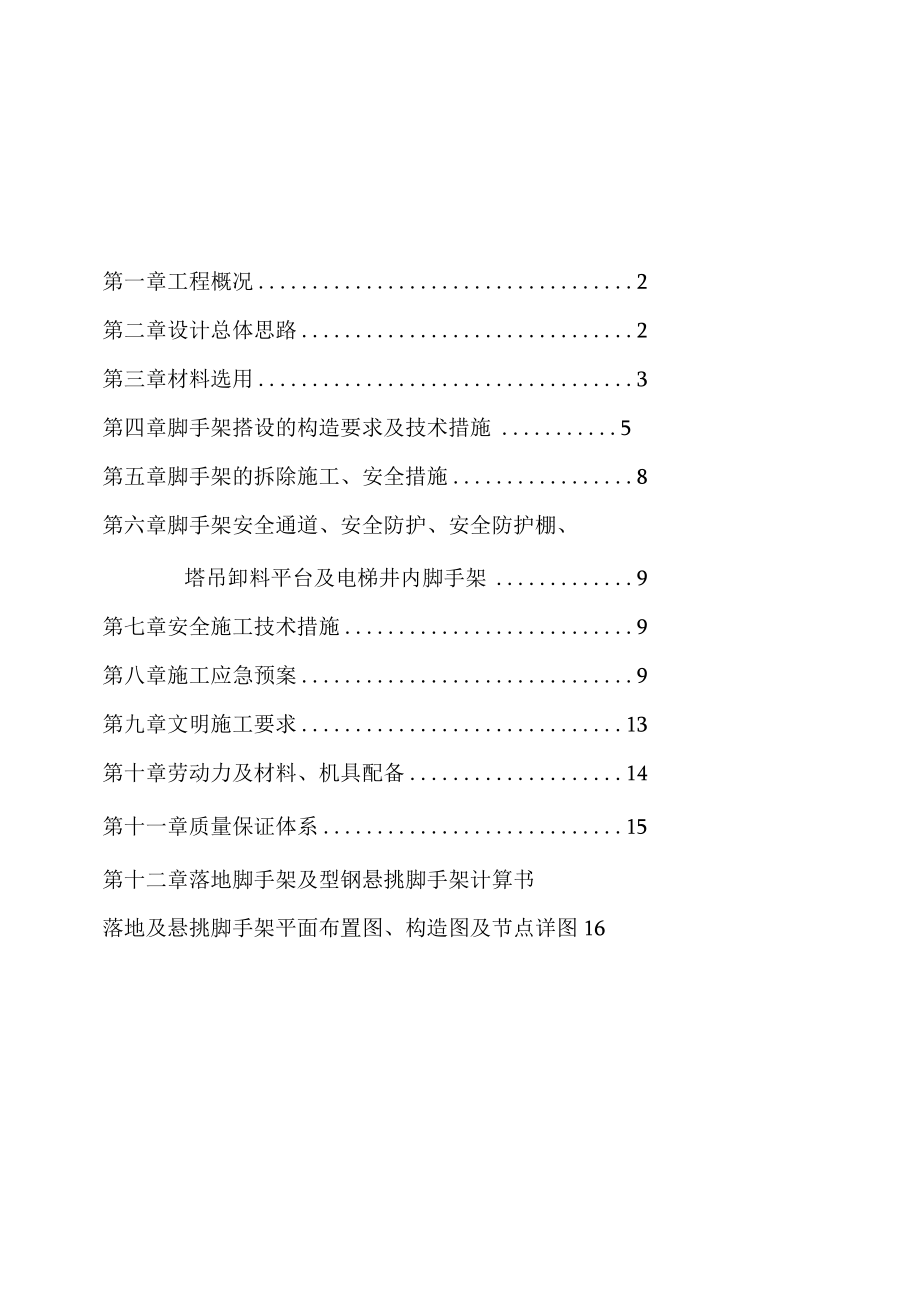

小高层高层建筑脚手架方案.docx_第2页
第2页 / 共49页

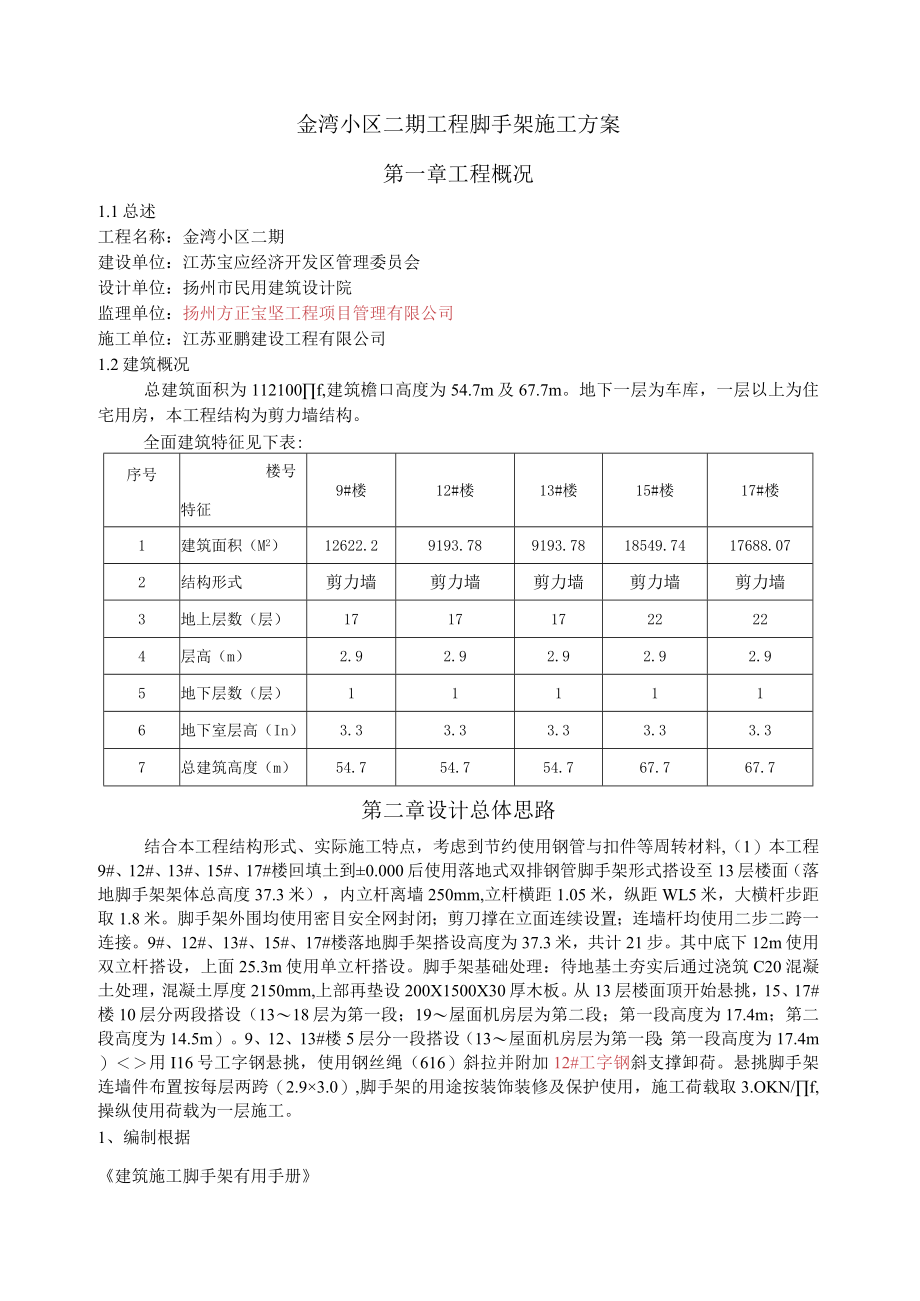

小高层高层建筑脚手架方案.docx_第3页
第3页 / 共49页
小高层高层建筑脚手架方案.docx_第4页
第4页 / 共49页
小高层高层建筑脚手架方案.docx_第5页
第5页 / 共49页
小高层高层建筑脚手架方案.docx_第6页
第6页 / 共49页
小高层高层建筑脚手架方案.docx_第7页
第7页 / 共49页
小高层高层建筑脚手架方案.docx_第8页
第8页 / 共49页
小高层高层建筑脚手架方案.docx_第9页
第9页 / 共49页
小高层高层建筑脚手架方案.docx_第10页
第10页 / 共49页
亲,该文档总共49页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《小高层高层建筑脚手架方案.docx》由会员分享,可在线阅读,更多相关《小高层高层建筑脚手架方案.docx(49页珍藏版)》请在第壹文秘上搜索。

1、小高层高层建筑脚手架方案外墙脚手架专项施工方案编制人:审核人:批准人:编制单位:江苏亚鹏建设工程有限公司编制日期:二O一三年五月十旧_第一章工程概况2第二章设计总体思路2第三章材料选用3第四章脚手架搭设的构造要求及技术措施5第五章脚手架的拆除施工、安全措施8第六章脚手架安全通道、安全防护、安全防护棚、塔吊卸料平台及电梯井内脚手架9第七章安全施工技术措施9第八章施工应急预案9第九章文明施工要求13第十章劳动力及材料、机具配备14第十一章质量保证体系15第十二章落地脚手架及型钢悬挑脚手架计算书落地及悬挑脚手架平面布置图、构造图及节点详图16金湾小区二期工程脚手架施工方案第一章工程概况1.1总述工程

2、名称:金湾小区二期建设单位:江苏宝应经济开发区管理委员会设计单位:扬州市民用建筑设计院监理单位:扬州方正宝坚工程项目管理有限公司施工单位:江苏亚鹏建设工程有限公司1.2建筑概况总建筑面积为112100f,建筑檐口高度为54.7m及67.7m。地下一层为车库,一层以上为住宅用房,本工程结构为剪力墙结构。全面建筑特征见下表:序号楼号特征9#楼12#楼13#楼15#楼17#楼1建筑面积(M2)12622.29193.789193.7818549.7417688.072结构形式剪力墙剪力墙剪力墙剪力墙剪力墙3地上层数(层)17171722224层高(m)2.92.92.92.92.95地下层数(层)1

3、11116地下室层高(In)3.33.33.33.33.37总建筑高度(m)54.754.754.767.767.7第二章设计总体思路结合本工程结构形式、实际施工特点,考虑到节约使用钢管与扣件等周转材料,(1)本工程9#、12#、13#、15#、17#楼回填土到0.000后使用落地式双排钢管脚手架形式搭设至13层楼面(落地脚手架架体总高度37.3米),内立杆离墙250mm,立杆横距1.05米,纵距WL5米,大横杆步距取1.8米。脚手架外围均使用密目安全网封闭;剪刀撑在立面连续设置;连墙杆均使用二步二跨一连接。9#、12#、13#、15#、17#楼落地脚手架搭设高度为37.3米,共计21步。其中

4、底下12m使用双立杆搭设,上面25.3m使用单立杆搭设。脚手架基础处理:待地基土夯实后通过浇筑C20混凝土处理,混凝土厚度2150mm,上部再垫设200X1500X30厚木板。从13层楼面顶开始悬挑,15、17#楼10层分两段搭设(1318层为第一段;19屋面机房层为第二段;第一段高度为17.4m;第二段高度为14.5m)。9、12、13#楼5层分一段搭设(13屋面机房层为第一段;第一段高度为17.4m)用I16号工字钢悬挑,使用钢丝绳(616)斜拉并附加12#工字钢斜支撑卸荷。悬挑脚手架连墙件布置按每层两跨(2.93.0),脚手架的用途按装饰装修及保护使用,施工荷载取3.OKN/f,操纵使用

5、荷载为一层施工。1、编制根据建筑施工脚手架有用手册建筑地基基础设计规范GB50007-2011建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010建筑施工安全检查标准JGJ59-201I建筑施工高处作业安全技术规范(JGJ80-91)建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)钢结构设计规范GB50017-2003其它:施工设计图纸及国家工程建设标准(房屋建设分项的)强制性条文;扬州工程建设标准强制性条文,与有关的技术、质量、安全、文明施工等规定的通知及文件。2、搭设前,先熟悉建筑施工图,熟悉建筑物构造形式;外型尺寸,门窗洞口与建筑物四周基础环境

6、等情况。3、编制脚手架施工组织设计,并报公司技术负责人审批。4、施工前单位工程技术负责人向搭设与使用人员进行技术安全交底,交底双方均在交底书上签字。5、脚手架搭设前建筑物四周回填土分层夯实浇筑碎垫层,立杆下用50MM厚方木支垫。6、脚手架搭设根据设计要求搭设,符合建筑施工扣件式钢管脚手架安全技术规范的要求。第三章脚手架搭设的构造要求及技术措施一、脚手架的选材:1.钢管:钢管使用外径48mm、壁厚3.Omm的焊接钢管。钢管材质使用力学性能适中的Q235钢,其材性符合碳素结构钢中相应的规定。用于立杆、大横杆、剪刀撑与斜杆的钢管长度为4m与6m,用于小横杆的钢管长度为1.5m,以习惯脚手架宽度的需要

7、。2.扣件:1)、扣件为杆件的连接件,基本形式分为直角扣件、旋转扣件、对接扣件。直角扣件用于两根呈垂直交叉钢管的连接,旋转扣件用于两根呈任意角度交叉钢管的连接,对接扣件用于两根钢管对接连接。2)、扣件的技术要求:扣件使用符合可锻铸铁分类及技术条件中的规定,机械性能不低于KT33-8的可锻铸铁制造。扣件的附件使用的材料符合碳素结构钢中Q235钢的规定;螺纹均符合普通螺纹的规定;垫圈符合垫圈的规定;铸铁无裂纹、气孔;且无疏松、砂眼或者其他影响使用性能的铸造缺陷;使用时将影响外观质量的粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除干净;扣件与钢管的贴合面进行严格整形,保证与钢管扣紧时接触良好;扣件活动部

8、位能灵活转动,旋转扣件的两旋转面间隙保证不小于1mm;当扣件夹紧钢管时,开口处的最小距离保证不小于5mm;扣件表面进行防锈处理;项目部指派质检员负责以上各项检查,保证材料的质量。3 .脚手板:脚手板使用竹芭片。4 .平网平网材质、网绳直径、网眼尺寸、断裂强度应符合现行标准安全网(GB5725-1997)的规定。本工程脚手架,水平平网每隔六层一挑,沿楼层四周外伸6米。5 .密目安全立网密目安全立网的网目密度不低于2000目100cm2,其技术要求应符合密目式安全立网(GB16909-1997)的规定。安全网务必具有阻燃性,其续燃、引燃时间均不超过4So6 .悬挑梁悬挑梁使用16号热轧工字钢,其钢

9、材强度等级为Q235-A,务必有出厂合格证、质量证明文件等,钢材务必表面平整,无锈蚀。截面有足够的抗弯抵抗距,在满载条件下其挠度变形应满足相应设计要求。悬挑梁锚固正常部位为1.85M,(锚固长度大于外悬挑长度的1.25倍)阳台阳角部位为3.7M,使用直径20mm的预埋钢筋压环固定悬挑钢梁(见附图)。7 .钢丝绳钢丝绳选用616的光面钢丝绳,钢丝绳解开使用时,应按正确方法进行,以免钢丝绳产生扭结。钢丝绳切断前应在切口两侧用细铁丝捆扎,以防切断后绳头松散;断股、锈蚀严重的钢丝绳严禁使用。二、脚手架搭设的构造要求:1、立杆:1),立杆横距为1.05m,内侧立杆距墙的距离为0.25m,纵距为L5m。立

10、杆各部接头使用对接扣件连接。立杆上的对接扣件交错布置,相邻立杆的接头位置错开布置在不一致的步距内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离为50Omn1;各接头中心至主节点的距离保证在不大于步距的1/3范围内。立杆与大横杆用直角扣件扣紧。3、大横杆: .大横杆步距为1.8m,以便立网挂设,大横杆置于立杆里面,每侧外伸长度为IOOmni,上下横杆的接长位置错开布置在不一致的立杆纵距中,与相近立杆的距离保证在不大于纵距的三分之一范围内。 .同一排大横杆的水平偏差不大于该片脚手架总长度的1/250,且不大于50mm。大横杆设置在立杆内侧。 .大横杆接长使用对接扣件连接,扣件交错布置,不一致

11、步或者不一致跨两个相邻接头在水平方向错开的距离为500mmo2、小横杆:在立杆与大横杆交点处设置小横杆,两端固定在立杆,以形成空间结构整体受力。靠墙一端的外伸长度为200mmo3、脚手板: .脚手板满铺施工,每隔3步用安全平网进行外架与结构间的隔离。 .脚手板两端各设直径为4mm的镀锌钢丝箍两道。作业层端部脚手板探头长度为150mm,用直径3.2mm的镀锌钢丝固定在支承杆件上。在拐角、斜道平台口处的脚手板与横向水平杆用镀锌钢丝绑扎连接,防止滑动。4、剪刀撑:脚手架设置剪刀撑与横向斜撑,每道剪刀撑宽度为5跨,斜杆与地面的倾角为45.剪刀撑斜杆用旋转扣件固定在立杆上,旋转扣件中心线至主节点的距离为

12、150mm。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆扣紧外,在其中间增加2个扣结点与立杆扣紧。.纵向支撑钢管接长使用搭接,搭接长度为IOOOmm,并用两只旋转扣件扣牢。.除拐角设置横向斜撑外,中间每隔6跨设置一道;横向斜撑应在同一节间,由底至顶层呈之字型连续布置,斜撑使用旋转扣件固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线至主节点的距离为150mm。5、连墙件: .立杆用连墙件与建筑物可靠连接,连墙件竖向间距为3.6m,水平间距为3.0m。 .连墙件均使用刚性连接件与建筑物可靠连接。 .连墙件中的连墙杆呈水平设置,连墙杆与脚手架刚性连接。 .拉结点在转角范围内与顶部处加密,即在转角1

13、米以内范围设置拉结点。 .拉结点应保证牢固,防止其移动变形,且尽量设置在外架大小横杆接点处。 .外墙装饰阶段拉结点,因施工需要除去原拉结点时重新补设可靠,有效的临时拉结,以确保外架安全可靠。6、卸荷装置设置根据本外脚手架的受力情况,使用钢丝绳进行卸荷,卸荷点每条立杆均设,钢丝绳务必张拉主节点处,吊具使用中16mm钢丝绳,用18圆钢做吊环。吊环埋设在结构梁上,所有钢丝绳悬挂外架部位均设置连墙杆与建筑物刚性连接7、避雷装置:(1)、顶部四角与纵向中部设置避雷针。(2)、用16mm2黄绿双色铜芯线作引下线,途中用磁瓶,导线绑扎。(3)、接地装置的接地线使用三根导体,在不一致点与接地体作电气连接,垂直

14、接地体使用5X50扁铁、长度为2.2m,接地电阻为不大于408、脚手架的防护: .防护栏杆:a.脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭,且将安全网固定在脚手架外立杆内侧。张挂安全网,要求严密、平整,不得漏眼绑扎,施工过程中发现已破旧的安全网,立即更换,以确保外架使用的安全及整体美观。b.选用18号铁丝张挂安全网,要求严密、平整。c.脚手架外侧设0.6m高的防护栏杆与1.2m高踢脚杆。d,楼梯的侧边利用脚手架做安全防护,架子立管从楼梯井内搭设,侧边沿楼梯坡度方向做一道1.2m高的护身栏,侧边底部设18Omm高的挡脚板。 .架体内封闭:a.脚手架的架体内立杆距墙体净距为25Omn

15、I,在作业层处小横杆伸出内侧立杆的部分用竹脚手片进行满铺。自顶层作业层下计每隔9m(三层)设一道防护封闭层。第四章脚手架搭设的构造要求及技术措施落地脚手架搭设施工工艺一、技术参数【钢管落地脚手架】脚手架排数双排大小横杆布置大横杆在上搭设高度(In)37.3立杆型号483.0立杆纵距(In)1.5立杆横距(m)1.05立杆步距Gn)1.8连墙件布置方式二步二跨施工均布荷载(kNm2)3同时施工层数1脚手板铺设层数13地区扬州市基本风压(kNm2)0.45二、施工工艺根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记。用钢卷尺拉直,分出立杆位置,并点出立杆标记。双排架先立里排立杆,后立外排立杆。每排立杆宜先立两头的,再立中间的一根,互相看齐后,立中间部分各立杆
