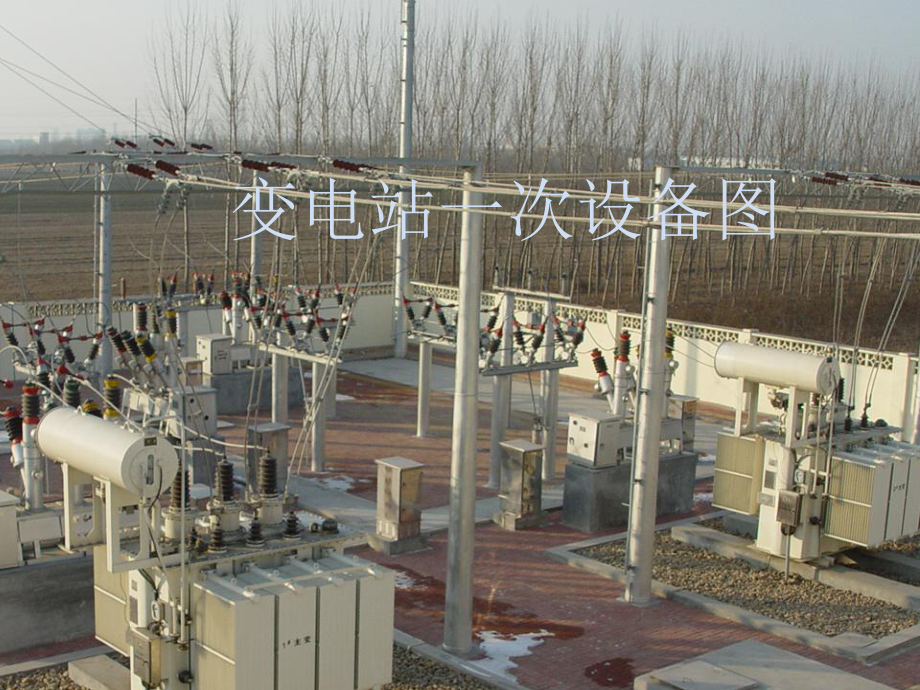

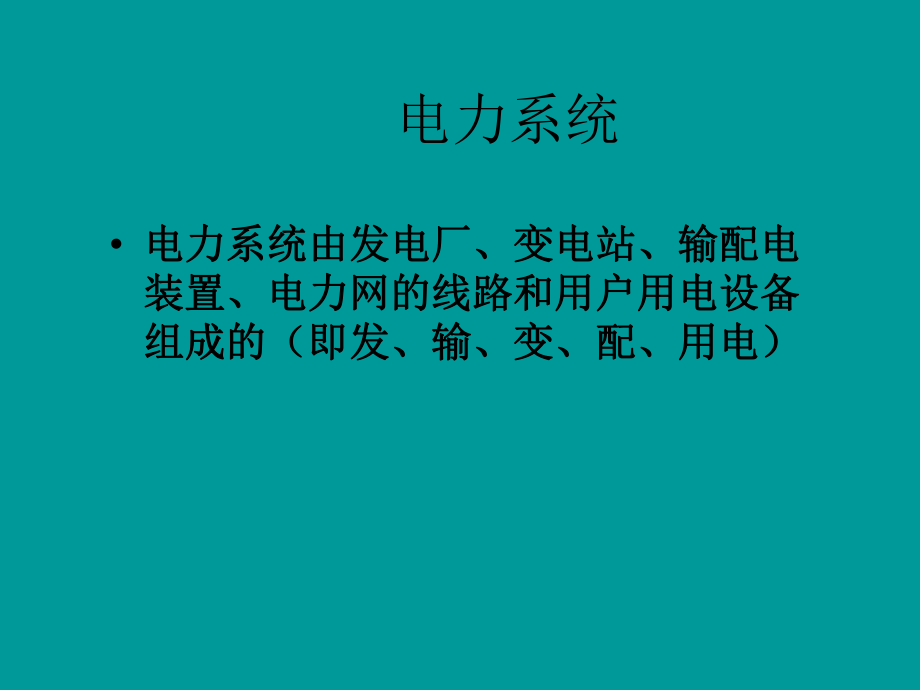

1、变电站培训课件变电站培训课件变电站一次设备图电力系统 电力系统由发电厂、变电站、输配电电力系统由发电厂、变电站、输配电装置、电力网的线路和用户用电设备装置、电力网的线路和用户用电设备组成的(即发、输、变、配、用电)组成的(即发、输、变、配、用电)一次设备 发电机、变压器、开关、刀闸、母线、发电机、变压器、开关、刀闸、母线、架空线路、电缆线路等叫一次系统架空线路、电缆线路等叫一次系统。二次系统的概念及分类 监视和测量、计量仪表、继电保护及自动装置监视和测量、计量仪表、继电保护及自动装置用的电器、开关、控制和信号设备以及操作电用的电器、开关、控制和信号设备以及操作电缆和控制电缆等叫二次系统。缆和控

2、制电缆等叫二次系统。 按性质分交流电流回路、交流电压回路和直流按性质分交流电流回路、交流电压回路和直流回路三种。回路三种。 按系统用途分测量仪表回路、继电保护和自动按系统用途分测量仪表回路、继电保护和自动装置回路,开关控制和信号回路,开关和刀闸装置回路,开关控制和信号回路,开关和刀闸电气闭锁回路和操作电源回路。电气闭锁回路和操作电源回路。变电站 转换和配送电能的场所叫做变电站。变电站主要装设有变压器、配电装置和控制设备等,用以改变电压和控制电力的输送和分配。有的还装有调相设备,以调节电压;有的装有变频机以改变频率;有的装有变流设备,以进行交、直流电的变换等。下图为10Kv变电站配电室一次系统一

3、次系统二次系统二次系统系统系统4.1.2电弧的基本知识电弧的基本知识 电弧电弧实际上也就是开关两个触头之实际上也就是开关两个触头之间空气(或其它绝缘介质)局部被击穿,间空气(或其它绝缘介质)局部被击穿,形成的一个气体导电通道。形成的一个气体导电通道。一、什么是电弧一、什么是电弧带负荷拉刀闸带负荷拉刀闸二、电弧的危害二、电弧的危害 1.1.开关电器开断电路时,触头开关电器开断电路时,触头虽已分开虽已分开,但实际,但实际并并未真正断开。未真正断开。 1-1-通断元件;通断元件;2-2-绝缘支撑元件;绝缘支撑元件;3-3-操动机构;操动机构;4-4-基座基座断路器基本结构示意图断路器基本结构示意图

4、六氟化硫(六氟化硫(SFSF6 6)断路器)断路器真空断路器真空断路器油断路器油断路器压缩空气断路器等。压缩空气断路器等。 多油断路器多油断路器少油断路器少油断路器1.1.六氟化硫断路器六氟化硫断路器 11接线端子;接线端子;22绝缘筒绝缘筒( (内有气缸和内有气缸和触头触头) );33下接线端子;下接线端子;44操动机构操动机构箱;箱;55小车;小车;66断路弹簧断路弹簧SFSF6 6断路器灭弧室结构和工作示意图断路器灭弧室结构和工作示意图11静触头;静触头;22绝缘喷嘴;绝缘喷嘴;33动动触头;触头;44气缸气缸( (连同动触头由操连同动触头由操动机构传动动机构传动) );55压气活塞压气

5、活塞( (固固定定) );66电弧电弧 LN2-10LN2-10型高压型高压SFSF6 6断路器断路器2.2.真空断路器真空断路器 ZN28A-12ZN28A-12户内交流高压真空断路器户内交流高压真空断路器ZN12BZN12B型型35kV35kV户内真空断路器户内真空断路器倒闸操作的基本要求 4.如逢雨、雪、大雾天气在室外操作,无特殊装置的绝缘棒及绝缘夹钳禁止使用,雷电时禁止室外操作。 5.装卸高压保险时,应戴防护镜和绝缘手套,必要时使用绝缘夹钳并站在绝缘垫或绝缘台上。倒闸操作的技术规定 1.送电时,先合上母线侧刀闸,再合线路侧刀闸,最后合上开关。停电时顺序相反,严禁带负荷拉、合闸。 2.带

6、联络线的操作:停送电时,同一系统要用开关进行并列、解列,不德用刀闸并列或解列。 3.母线停电操作:电压互感器应最后停电,送电时应先合电压互感器。倒闸操作的技术规定 4.倒换母线操作:应先合上母线备用开关,取下该开关操作保险,将要停用母线所带的线路倒置运行母线,最后再断开原运行母线开关 5.变压器停电:先停负荷侧,再停电源侧,送电时相反。倒闸操作的技术规定 6.拉开或合上刀闸时应迅速果断但不可用力过猛。操作机构有故障时,不得强行拉、合,操作完毕应检查销子是否到位。 7.室外单极刀闸,跌落保险在停电拉闸时先拉中相,再拉下风向一相,最后拉余下的一相。严禁带负荷操作。操作票填写 倒闸操作票的格式按电力部门颁发的统一标准填写。 1.操作票必须根据调度指令或上级通知要求填写。接受指令时,受令人要认真复诵,审核无误,并将指令记入值班记录。 2.倒闸操作票应将下列项目填入票内 (1)应拉合的开关和刀闸。 (2)检查开关和刀闸的位置。 (3)检查接地线是否拆除。操作票填写 (4)检查负荷分配。 (5)装、拆临时接地线。 (6)安装或拆除控制回路或电压互感器回路的保险。 (7)切换保护回路。 (8)检验是否确无电压。 3.操作票必须由操作人在接受指令后操作前填写。经监护人,值班负责人审核后方可操作。
