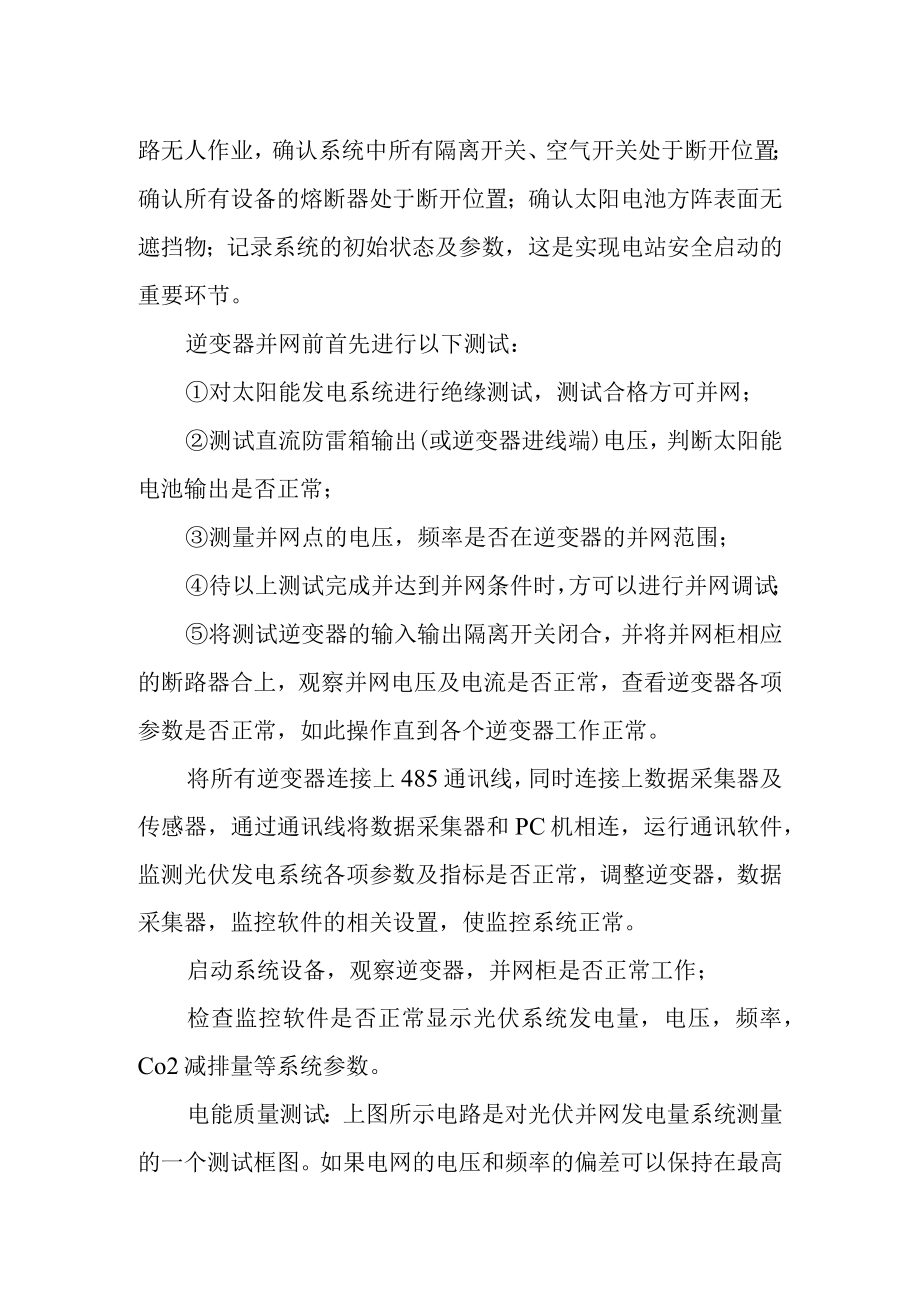

太阳能光伏电站工程系统调试方案.docx_第3页
第3页 / 共5页
太阳能光伏电站工程系统调试方案.docx_第4页
第4页 / 共5页
太阳能光伏电站工程系统调试方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《太阳能光伏电站工程系统调试方案.docx》由会员分享,可在线阅读,更多相关《太阳能光伏电站工程系统调试方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、太阳能光伏电站工程系统调试方案1.1 系统调试前准备工作系统调试前进行系统检查,其中包括:接地电阻值的检测、线路绝缘电阻的检测、控制柜的性能测试、充电蓄电池组的检测、光伏阵列输出电压的检测、控制器调试。太阳能组件方阵的仰角方向宜保持一致,满足最大采光要求。太阳能组件安装纵向中心线和支架纵向中心线应一致,横向水平线应与地面形成设计度角,倾斜方向应该是符合设计要求。紧固后目测应无歪斜。支架固定牢靠,可抵抗7-8级风。避雷设备符合所有安装要求。汇流盒及护线PVC管必须做到100%防水保护、安装牢固。系统安装使用的支架、抱箍、螺栓、压板等金属构件应进行热镀锌处理,防腐质量应符合现行国家标准金属覆盖及其

2、他有关覆盖层维氏和努氏显微硬度试验(GB/T9700)、热喷涂金属件表面预处理通则(GB/T11373)、现行行业标准钢铁热浸铝工艺及质量检验(ZBJ36011)的有关规定。各种螺母紧固,宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。安装完成后进行检查,确认无误,方可进行分项调试。各分项调试完成后,可进行系统调试,联动调试,试运行。1.2 调试流程1.2.1 调试之前做好下列工作准备:(1)应有运行调试方案,内容包括调试目的要求,时间进度计划,调试项目,程序和采取的方法等;(2)按运行调试方案,备好仪表和工具及调试记录表格;(3)熟悉系统的全部设计资料,计算的状态参数,领会设计意图,掌握太

3、阳能电池组件,逆变器,光伏系统工作原理;(4)光伏调试之前,先应对逆变器,并网柜试运行,设备完好符合设计要求后,方可进行调试工作;(5)检查太阳能光伏接线是否正确,逆变器、并网柜的接线是否正确;(6)检查太阳能光伏组件的二极管连接是否正确;(7)检查保护装置、电气设备接线是否符合图纸要求。1.2.2通信网络检测(1)检测逆变器到计算机间的RS485/232通信线是否通信正常;(2)检查光伏系统监测软件是否已经安装,是否可在计算机上正常启动使用;(3)检查计算机间的通信联接是否正常。1.2.3系统性能的检测与调试电站运行前,运行维护人员必须做好一切准备工作:检查送电线路有无可能导致供电系统短路或

4、断路的情况;确认输配电线路无人作业,确认系统中所有隔离开关、空气开关处于断开位置;确认所有设备的熔断器处于断开位置;确认太阳电池方阵表面无遮挡物;记录系统的初始状态及参数,这是实现电站安全启动的重要环节。逆变器并网前首先进行以下测试:对太阳能发电系统进行绝缘测试,测试合格方可并网;测试直流防雷箱输出(或逆变器进线端)电压,判断太阳能电池输出是否正常;测量并网点的电压,频率是否在逆变器的并网范围;待以上测试完成并达到并网条件时,方可以进行并网调试;将测试逆变器的输入输出隔离开关闭合,并将并网柜相应的断路器合上,观察并网电压及电流是否正常,查看逆变器各项参数是否正常,如此操作直到各个逆变器工作正常

5、。将所有逆变器连接上485通讯线,同时连接上数据采集器及传感器,通过通讯线将数据采集器和PC机相连,运行通讯软件,监测光伏发电系统各项参数及指标是否正常,调整逆变器,数据采集器,监控软件的相关设置,使监控系统正常。启动系统设备,观察逆变器,并网柜是否正常工作;检查监控软件是否正常显示光伏系统发电量,电压,频率,Co2减排量等系统参数。电能质量测试:上图所示电路是对光伏并网发电量系统测量的一个测试框图。如果电网的电压和频率的偏差可以保持在最高允许偏差的50%及以内,则“电压和频率可调的净化交流电源(模拟电网)”可以省略,直流将系统接入电网进行测试。(1)正常运行时,本光伏系统和电网接口处的电压允

6、许偏差符合GB/T12325-1990的规定,三相电压的允许偏差为额定电压7%,单相电压的允许偏差为额定电压的+7%、-10%o(2)光伏系统与电网同步运行,电网额定频率为50Hz,光伏系统并网后的频率允许偏差符合GB/T15945-1995的规定,即输出频率允许偏差为额定频率05Hz0(3)光伏系统工作时不应造成电网电压波形过度的畸变和导致注入电网过度的谐波电流。并网逆变器额定输出时,电流总谐波畸变限值小于逆变器额定输出的5%。(4)光伏系统的输出大于其额定输出的50%时,平均功率因数不小于0.9。(5)光伏系统并网运行时,电网接口处的三相电压不平衡度不超过GB/T15543规定的数值,允许值为2%,短时不超过4%o(6)光伏系统并网运行时,逆变器向电网馈送的直流电流分量不超过其交流额定值的1%。根据现场的具体情况,本司还将配备以下的测量仪器:兆欧表,精度等级不低于15级,500V;温度传感器或具有测温功能的万用电表,精度1;电流表,精度不低于0.5级;电压表,精度不低于0.5级;温度计,分度值不大于1;频率计;谐波仪;水平仪等。
