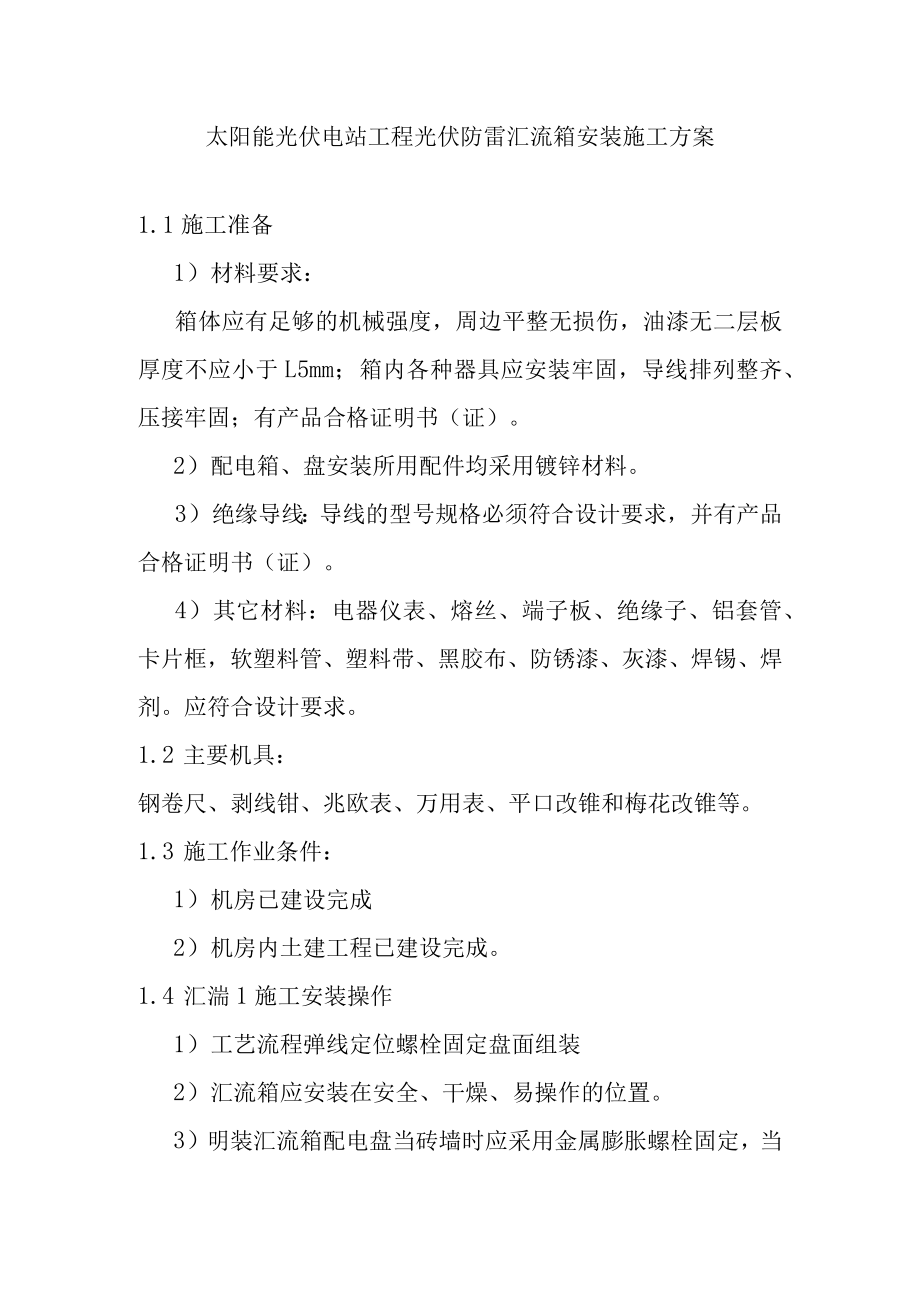

1、太阳能光伏电站工程光伏防雷汇流箱安装施工方案1.1施工准备1）材料要求：箱体应有足够的机械强度，周边平整无损伤，油漆无二层板厚度不应小于L5mm；箱内各种器具应安装牢固，导线排列整齐、压接牢固；有产品合格证明书（证）。2）配电箱、盘安装所用配件均采用镀锌材料。3）绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证明书（证）。4）其它材料：电器仪表、熔丝、端子板、绝缘子、铝套管、卡片框，软塑料管、塑料带、黑胶布、防锈漆、灰漆、焊锡、焊剂。应符合设计要求。1.2 主要机具：钢卷尺、剥线钳、兆欧表、万用表、平口改锥和梅花改锥等。1.3 施工作业条件：1）机房已建设完成2）机房内土建工程已建设完

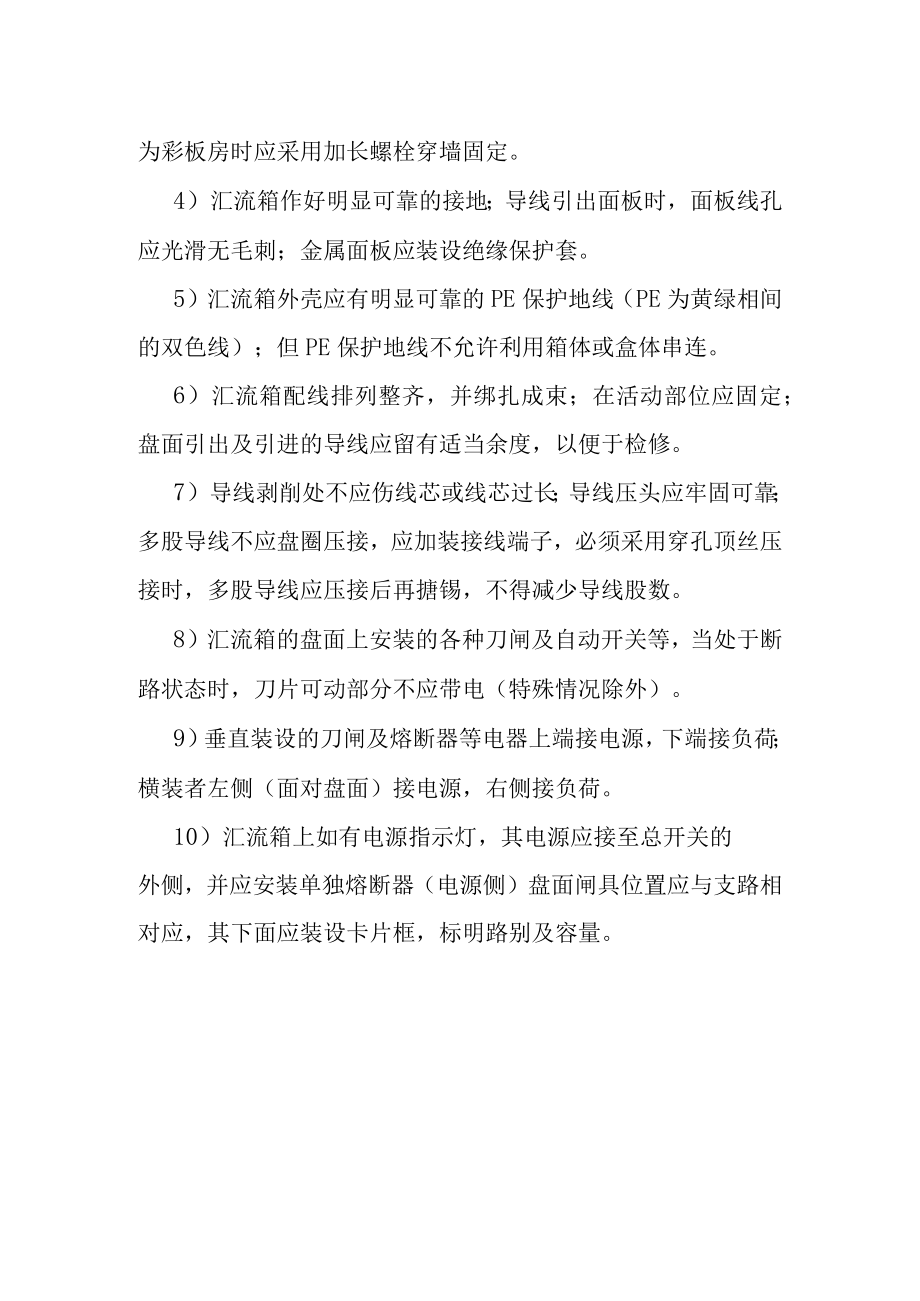

2、成。1.4 汇湍1施工安装操作1）工艺流程弹线定位螺栓固定盘面组装2）汇流箱应安装在安全、干燥、易操作的位置。3）明装汇流箱配电盘当砖墙时应采用金属膨胀螺栓固定，当为彩板房时应采用加长螺栓穿墙固定。4）汇流箱作好明显可靠的接地；导线引出面板时，面板线孔应光滑无毛刺；金属面板应装设绝缘保护套。5）汇流箱外壳应有明显可靠的PE保护地线（PE为黄绿相间的双色线）；但PE保护地线不允许利用箱体或盒体串连。6）汇流箱配线排列整齐，并绑扎成束；在活动部位应固定；盘面引出及引进的导线应留有适当余度，以便于检修。7）导线剥削处不应伤线芯或线芯过长；导线压头应牢固可靠；多股导线不应盘圈压接，应加装接线端子，必须采用穿孔顶丝压接时，多股导线应压接后再搪锡，不得减少导线股数。8）汇流箱的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分不应带电（特殊情况除外）。9）垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷；横装者左侧（面对盘面）接电源，右侧接负荷。10）汇流箱上如有电源指示灯，其电源应接至总开关的外侧，并应安装单独熔断器（电源侧）盘面闸具位置应与支路相对应，其下面应装设卡片框，标明路别及容量。
