1、太阳能光伏电站直流电源系统设计方案直流电源系统是指采用蓄电池组供电的直流系统，是一种与电力系统运行方式无关的独立电源系统。在发电场站故障甚至交流电源完全消失的情况下，为电力系统中相关设备提供可靠的工作电源，因此它具有很高的供电可靠性。此外,由于蓄电池电压平稳，容量较大，可以提供断路器合闸时所需用的较大的短时冲击电流，直流电源主要是对发电场站的断路器的控制回路、信号设备、微机保护、远动装置和自动装置以及（由逆变电源供电的）计算机等设备供电。在正常和故障情况下以保证他们能可靠地动作。1设备性能要求1.1 监测控制系统结构：N+1模块化结构热备份,带电热插拔。监控方式:采用触摸屏主监控，智能电池管理
2、和支路绝缘监测，“四遥”功能完善,并提供数据库格式及通讯规约。设有RS232和RS485接口，使输出模拟量和状态量信号与变电所综自系统连接，通讯协议满足综自系统要求，触摸屏主监控内设CDT和MOdbUS规约，可以任意选择，信息有：直流母线电压、充电装置出口电压、直流系统接地、直流母线电压异常、充电装置故障、蓄电池电压及开断设备的事故动作等信号和交流电源故障，直流馈路空开跳闸等情况。微机绝缘监测装置采用在线检测支路漏电方式，带有通讯接口，与直流系统通讯。蓄电池浮充、均充电压可调。电池监测仪能实现对每个单体电池电压和内阻的监控，具备容量分析功能，能与直流系统通讯，其测量误差应W2%0o能实现多个整
3、流模块民主均流。直流系统能与监控系统通讯，支持公共通用规约。1.2 充电模块直流电源系统的充电模块采用高频开关电源，它是采用软开关技术的一种高效高精度电源，可多模块并连工作。它的电池兼容性高、直流可控性好、功率因数高、噪音低、均流性好、体积小、直流成分纯净度高、重量轻、效率高、输出纹波小、模块叠加、N+1热备份设计，及便于计算机管理。由于它的输入输出接口都采用硬接插件(热插板)连接方式,维修更换极为简便,所以特别适合电力系统动态负荷多、稳压、稳流、纹波精度要求高和N+1的冗余配置、较好的电磁兼容性、可靠性的要求。1.3 蓄电池组蓄电池是系统供电不可缺少的设备，固定型阀控式(GFM)铅酸蓄电池因

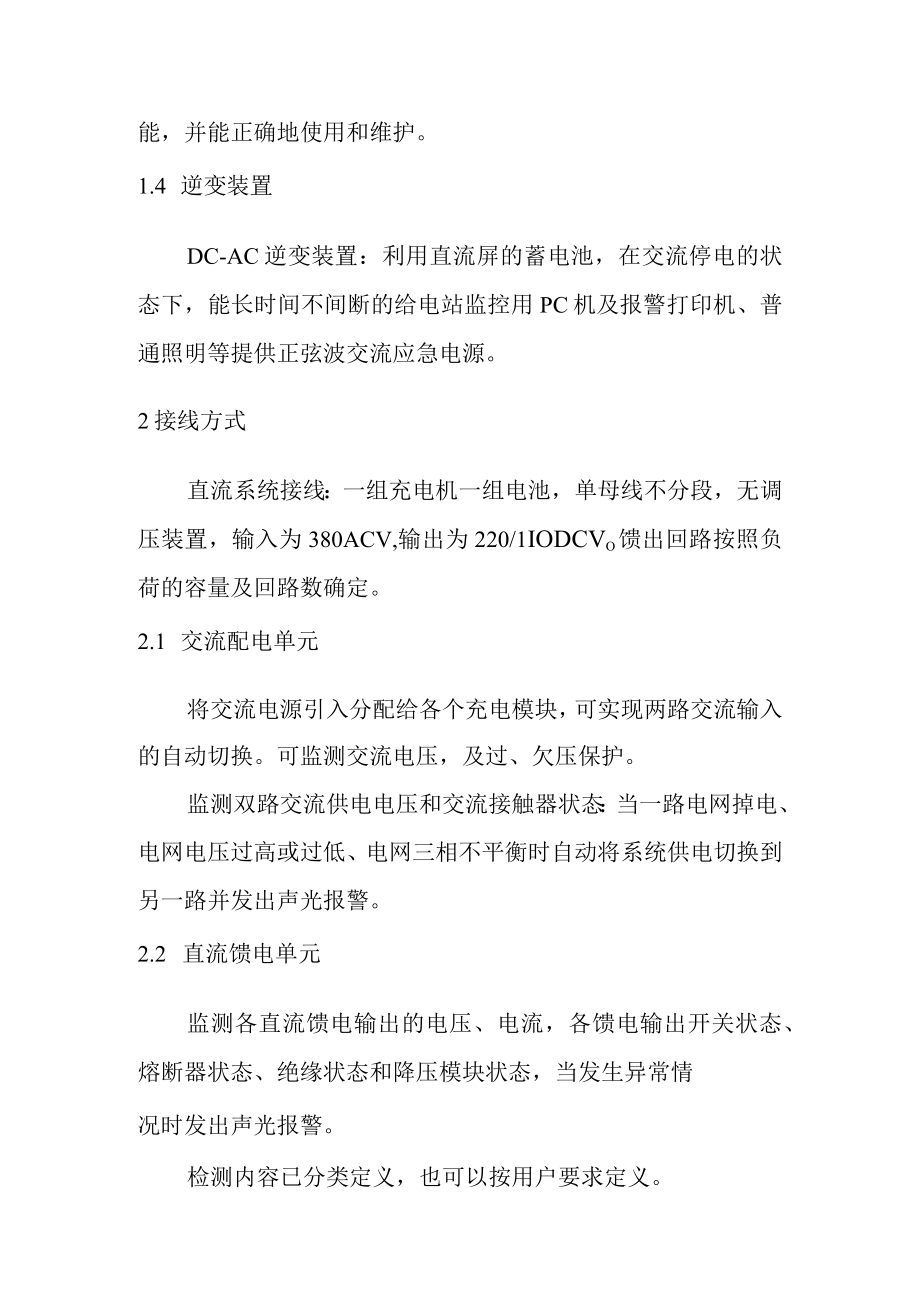

4、具有不需要加水、不溢酸、酸雾极少等特点而被机房广泛使用。蓄电池是有一定使用寿命的，如果不了解蓄电池的电特性，平时不注意维护，就会引起容量损失而提前失效，一旦蓄电池容量下降而达不到预定的放电时间，就不能保证电视节目的传输，甚至造成重大的责任事故，因此我们必须了解蓄电池的性能，并能正确地使用和维护。1.4 逆变装置DC-AC逆变装置：利用直流屏的蓄电池，在交流停电的状态下，能长时间不间断的给电站监控用PC机及报警打印机、普通照明等提供正弦波交流应急电源。2接线方式直流系统接线：一组充电机一组电池，单母线不分段，无调压装置，输入为380ACV,输出为220/1IODCVo馈出回路按照负荷的容量及回路数确定。2.1 交流配电单元将交流电源引入分配给各个充电模块，可实现两路交流输入的自动切换。可监测交流电压，及过、欠压保护。监测双路交流供电电压和交流接触器状态：当一路电网掉电、电网电压过高或过低、电网三相不平衡时自动将系统供电切换到另一路并发出声光报警。2.2 直流馈电单元监测各直流馈电输出的电压、电流，各馈电输出开关状态、熔断器状态、绝缘状态和降压模块状态，当发生异常情况时发出声光报警。检测内容已分类定义，也可以按用户要求定义。开关量检测可提供常开或常闭接点输入方式。
