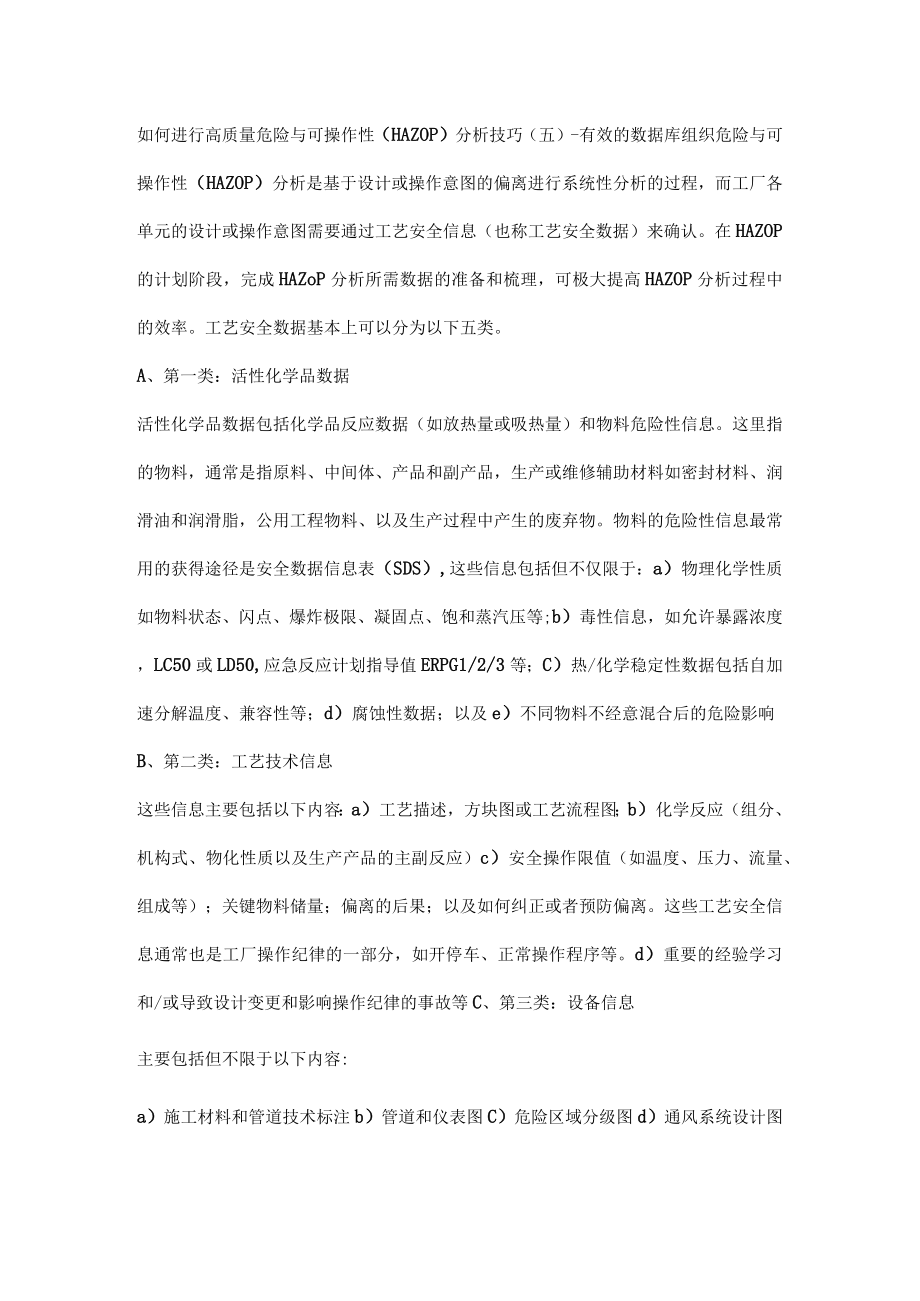

1、如何进行高质量危险与可操作性(HAZOP)分析技巧(五)-有效的数据库组织危险与可操作性(HAZOP)分析是基于设计或操作意图的偏离进行系统性分析的过程,而工厂各单元的设计或操作意图需要通过工艺安全信息(也称工艺安全数据)来确认。在HAZOP的计划阶段,完成HAZoP分析所需数据的准备和梳理,可极大提高HAZOP分析过程中的效率。工艺安全数据基本上可以分为以下五类。A、第一类:活性化学品数据活性化学品数据包括化学品反应数据(如放热量或吸热量)和物料危险性信息。这里指的物料,通常是指原料、中间体、产品和副产品,生产或维修辅助材料如密封材料、润滑油和润滑脂,公用工程物料、以及生产过程中产生的废弃物

2、。物料的危险性信息最常用的获得途径是安全数据信息表(SDS),这些信息包括但不仅限于:a)物理化学性质如物料状态、闪点、爆炸极限、凝固点、饱和蒸汽压等;b)毒性信息,如允许暴露浓度,LC50或LD50,应急反应计划指导值ERPG1/2/3等;C)热/化学稳定性数据包括自加速分解温度、兼容性等;d)腐蚀性数据;以及e)不同物料不经意混合后的危险影响B、第二类:工艺技术信息这些信息主要包括以下内容:a)工艺描述,方块图或工艺流程图;b)化学反应(组分、机构式、物化性质以及生产产品的主副反应)c)安全操作限值(如温度、压力、流量、组成等);关键物料储量;偏离的后果;以及如何纠正或者预防偏离。这些工艺

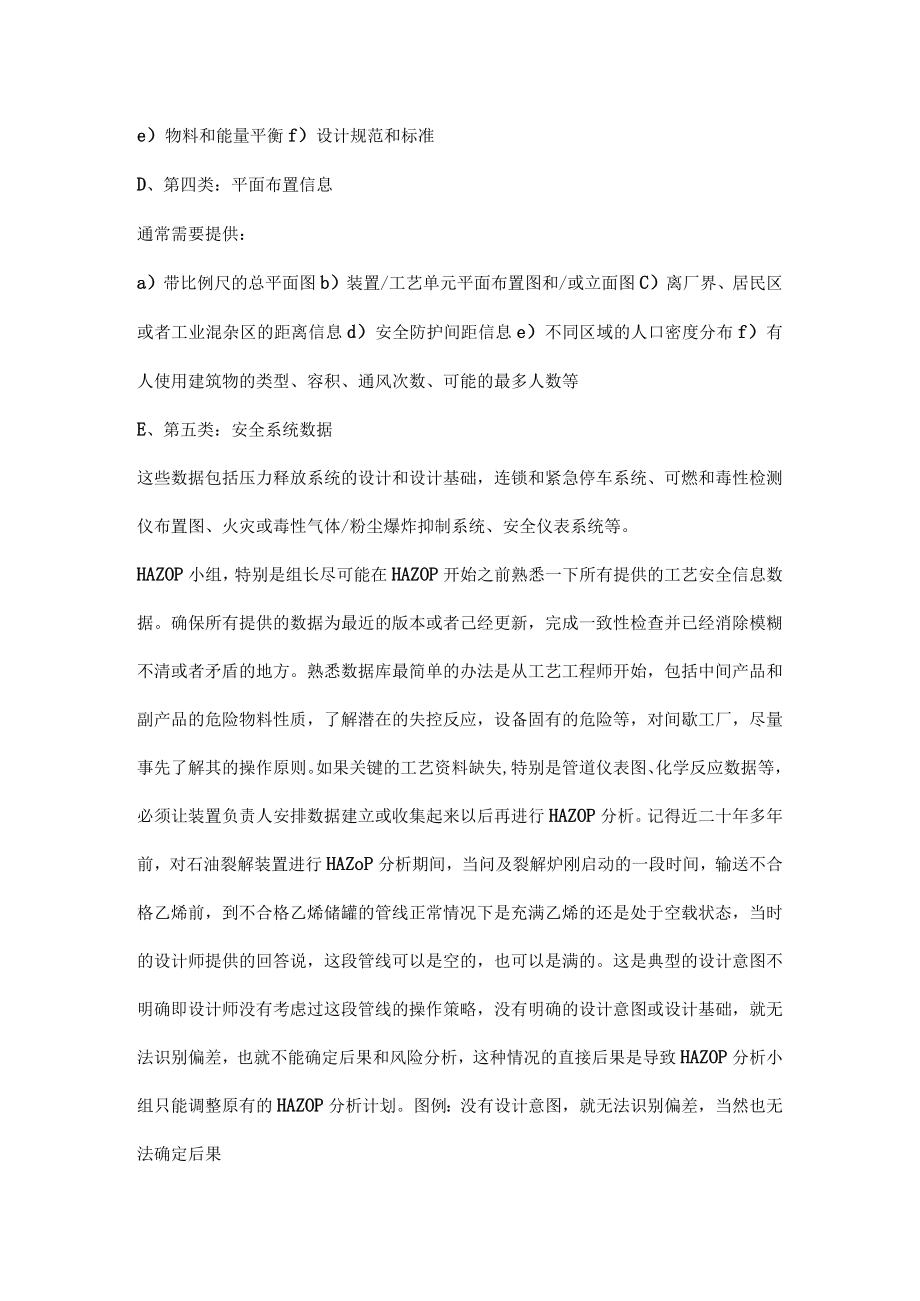

3、安全信息通常也是工厂操作纪律的一部分,如开停车、正常操作程序等。d)重要的经验学习和/或导致设计变更和影响操作纪律的事故等C、第三类:设备信息主要包括但不限于以下内容:a)施工材料和管道技术标注b)管道和仪表图C)危险区域分级图d)通风系统设计图e)物料和能量平衡f)设计规范和标准D、第四类:平面布置信息通常需要提供:a)带比例尺的总平面图b)装置/工艺单元平面布置图和/或立面图C)离厂界、居民区或者工业混杂区的距离信息d)安全防护间距信息e)不同区域的人口密度分布f)有人使用建筑物的类型、容积、通风次数、可能的最多人数等E、第五类:安全系统数据这些数据包括压力释放系统的设计和设计基础,连锁和

4、紧急停车系统、可燃和毒性检测仪布置图、火灾或毒性气体/粉尘爆炸抑制系统、安全仪表系统等。HAZOP小组,特别是组长尽可能在HAZOP开始之前熟悉一下所有提供的工艺安全信息数据。确保所有提供的数据为最近的版本或者己经更新,完成一致性检查并已经消除模糊不清或者矛盾的地方。熟悉数据库最简单的办法是从工艺工程师开始,包括中间产品和副产品的危险物料性质,了解潜在的失控反应,设备固有的危险等,对间歇工厂,尽量事先了解其的操作原则。如果关键的工艺资料缺失,特别是管道仪表图、化学反应数据等,必须让装置负责人安排数据建立或收集起来以后再进行HAZOP分析。记得近二十年多年前,对石油裂解装置进行HAZoP分析期间

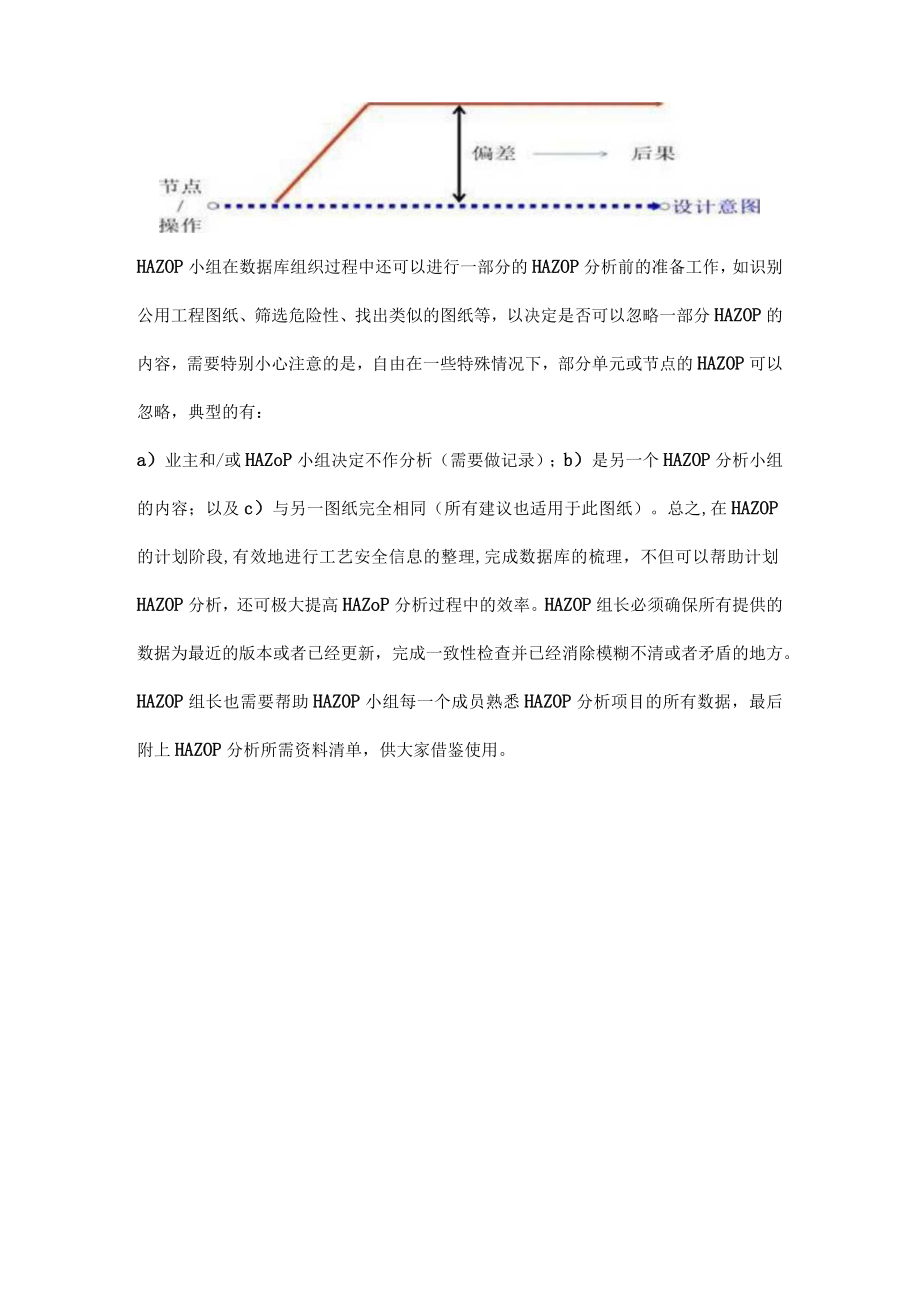

5、,当问及裂解炉刚启动的一段时间,输送不合格乙烯前,到不合格乙烯储罐的管线正常情况下是充满乙烯的还是处于空载状态,当时的设计师提供的回答说,这段管线可以是空的,也可以是满的。这是典型的设计意图不明确即设计师没有考虑过这段管线的操作策略,没有明确的设计意图或设计基础,就无法识别偏差,也就不能确定后果和风险分析,这种情况的直接后果是导致HAZOP分析小组只能调整原有的HAZOP分析计划。图例:没有设计意图,就无法识别偏差,当然也无法确定后果HAZOP小组在数据库组织过程中还可以进行一部分的HAZOP分析前的准备工作,如识别公用工程图纸、筛选危险性、找出类似的图纸等,以决定是否可以忽略一部分HAZOP

6、的内容,需要特别小心注意的是,自由在一些特殊情况下,部分单元或节点的HAZOP可以忽略,典型的有:a)业主和/或HAZoP小组决定不作分析(需要做记录);b)是另一个HAZOP分析小组的内容;以及c)与另一图纸完全相同(所有建议也适用于此图纸)。总之,在HAZOP的计划阶段,有效地进行工艺安全信息的整理,完成数据库的梳理,不但可以帮助计划HAZOP分析,还可极大提高HAZoP分析过程中的效率。HAZOP组长必须确保所有提供的数据为最近的版本或者已经更新,完成一致性检查并已经消除模糊不清或者矛盾的地方。HAZOP组长也需要帮助HAZOP小组每一个成员熟悉HAZOP分析项目的所有数据,最后附上HA

7、ZOP分析所需资料清单,供大家借鉴使用。HAZoP分析月匕器资料清单:1)2)3)4)5)6)7)8)9)10111213141516171819202122232425262728工厂总平面布索图装式平面布麦图工艺病述及设计思路化学反应数据包括副反应工艺赛程图和翎料平衡所有工艺物料的SDSs建直监管化学品和重大危险工艺清单所有历史事故信息,除恚或未遂事故,经验学习率控制点的管遒仪表图P&IDs)及主要符号PIDs上未注明的放空点和播放点设备包任供应商提供的材料的敌据表设备和管线布盍图装置电气亭级布置网管线参数和快准正常运行程序信车、开车、维修掾作程序报警/停车设蚤及因果图底缺和停车系统描逑及所有操作篌式及紧急停车情况下的网口逐辑次序迪压阿/防爆理或其它地压装束的设计皴1仪表及控制法!救据电气学W珏9仪袤设玄意图公用工程指标交接面、节点图以往重大工艺妾更记录最近一份工艺安全译e报告亥呢状评价报告,无论以何种形式可烬气体报警22布麦图现有SlSZESD清单
