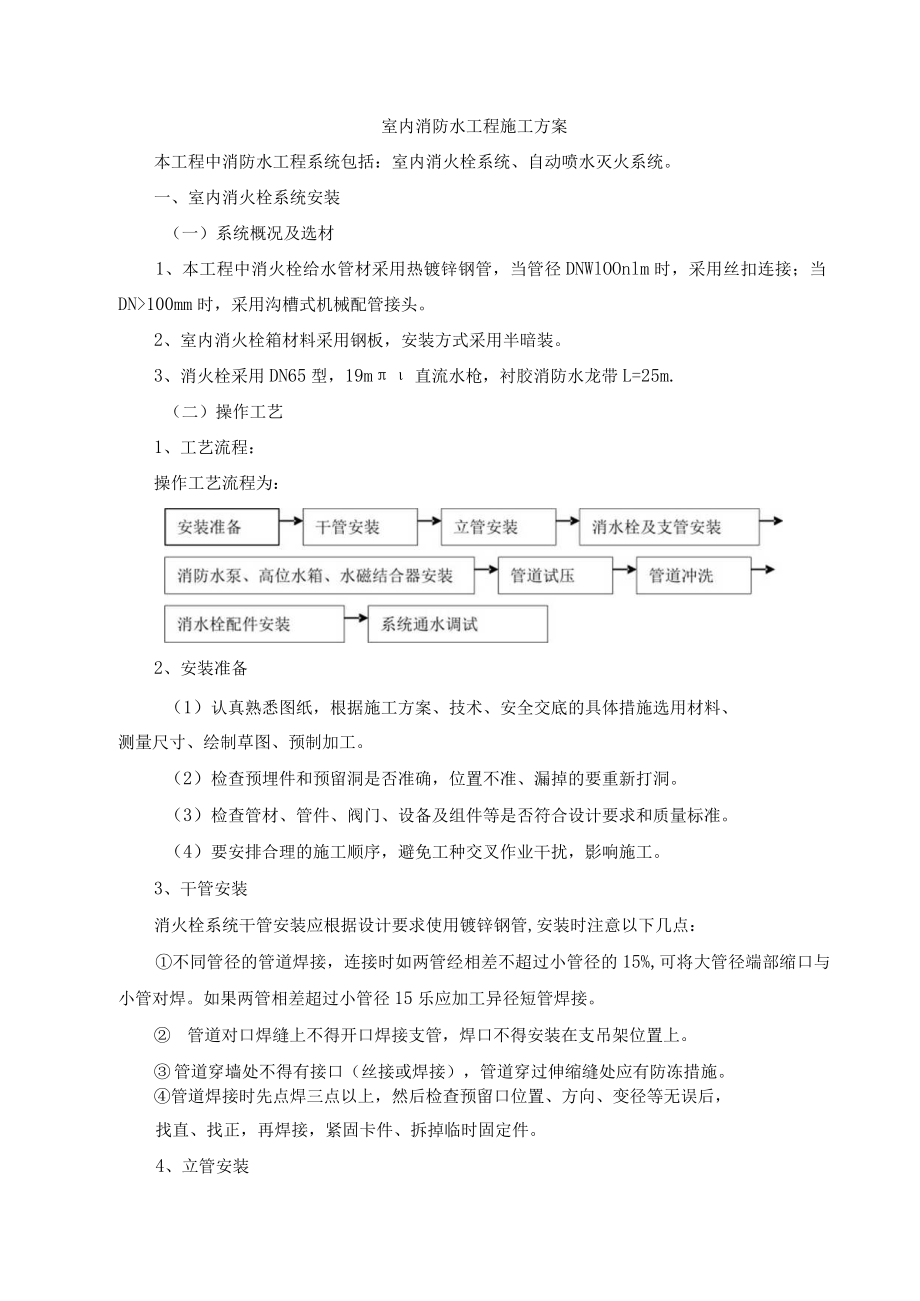

1、室内消防水工程施工方案本工程中消防水工程系统包括：室内消火栓系统、自动喷水灭火系统。一、室内消火栓系统安装（一）系统概况及选材1、本工程中消火栓给水管材采用热镀锌钢管，当管径DNWlOOnlm时，采用丝扣连接；当DN100mm时，采用沟槽式机械配管接头。2、室内消火栓箱材料采用钢板，安装方式采用半暗装。3、消火栓采用DN65型，19m直流水枪，衬胶消防水龙带L=25m.（二）操作工艺1、工艺流程：操作工艺流程为：2、安装准备（1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料、测量尺寸、绘制草图、预制加工。（2）检查预埋件和预留洞是否准确，位置不准、漏掉的要重新打洞。（3）检查管
2、材、管件、阀门、设备及组件等是否符合设计要求和质量标准。（4）要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。3、干管安装消火栓系统干管安装应根据设计要求使用镀锌钢管,安装时注意以下几点：不同管径的管道焊接，连接时如两管经相差不超过小管径的15%,可将大管径端部缩口与小管对焊。如果两管相差超过小管径15乐应加工异径短管焊接。 管道对口焊缝上不得开口焊接支管，焊口不得安装在支吊架位置上。 管道穿墙处不得有接口（丝接或焊接），管道穿过伸缩缝处应有防冻措施。管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直、找正，再焊接，紧固卡件、拆掉临时固定件。4、立管安装该消防立管均为

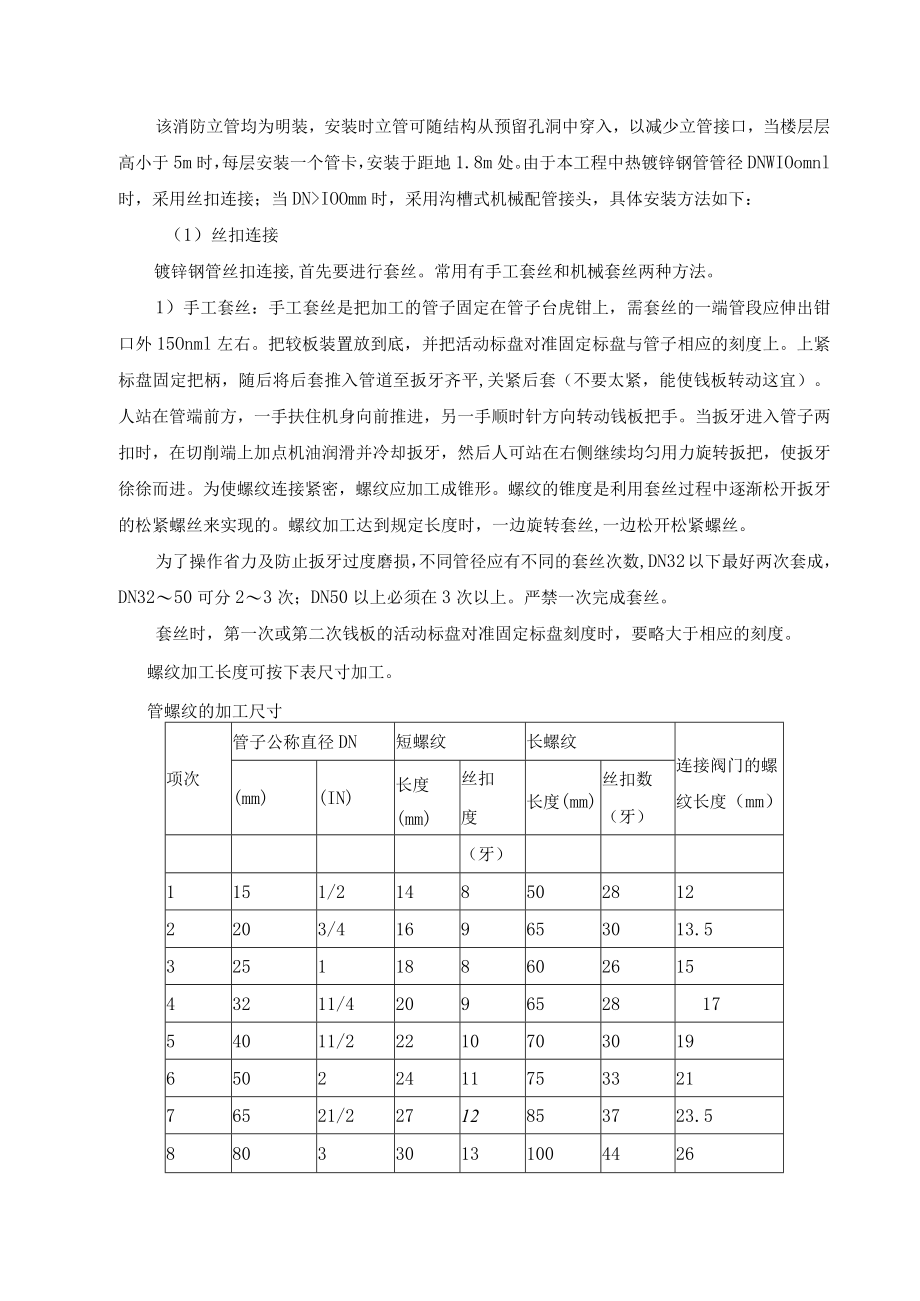

3、明装，安装时立管可随结构从预留孔洞中穿入，以减少立管接口，当楼层层高小于5m时，每层安装一个管卡，安装于距地1.8m处。由于本工程中热镀锌钢管管径DNWIOomnl时，采用丝扣连接；当DNIOOmm时，采用沟槽式机械配管接头，具体安装方法如下：（1）丝扣连接镀锌钢管丝扣连接,首先要进行套丝。常用有手工套丝和机械套丝两种方法。1）手工套丝：手工套丝是把加工的管子固定在管子台虎钳上，需套丝的一端管段应伸出钳口外15Onml左右。把较板装置放到底，并把活动标盘对准固定标盘与管子相应的刻度上。上紧标盘固定把柄，随后将后套推入管道至扳牙齐平,关紧后套（不要太紧，能使钱板转动这宜）。人站在管端前方，一手扶
4、住机身向前推进，另一手顺时针方向转动钱板把手。当扳牙进入管子两扣时，在切削端上加点机油润滑并冷却扳牙，然后人可站在右侧继续均匀用力旋转扳把，使扳牙徐徐而进。为使螺纹连接紧密，螺纹应加工成锥形。螺纹的锥度是利用套丝过程中逐渐松开扳牙的松紧螺丝来实现的。螺纹加工达到规定长度时，一边旋转套丝,一边松开松紧螺丝。为了操作省力及防止扳牙过度磨损，不同管径应有不同的套丝次数,DN32以下最好两次套成，DN3250可分23次；DN50以上必须在3次以上。严禁一次完成套丝。套丝时，第一次或第二次钱板的活动标盘对准固定标盘刻度时，要略大于相应的刻度。螺纹加工长度可按下表尺寸加工。管螺纹的加工尺寸项次管子公称直径

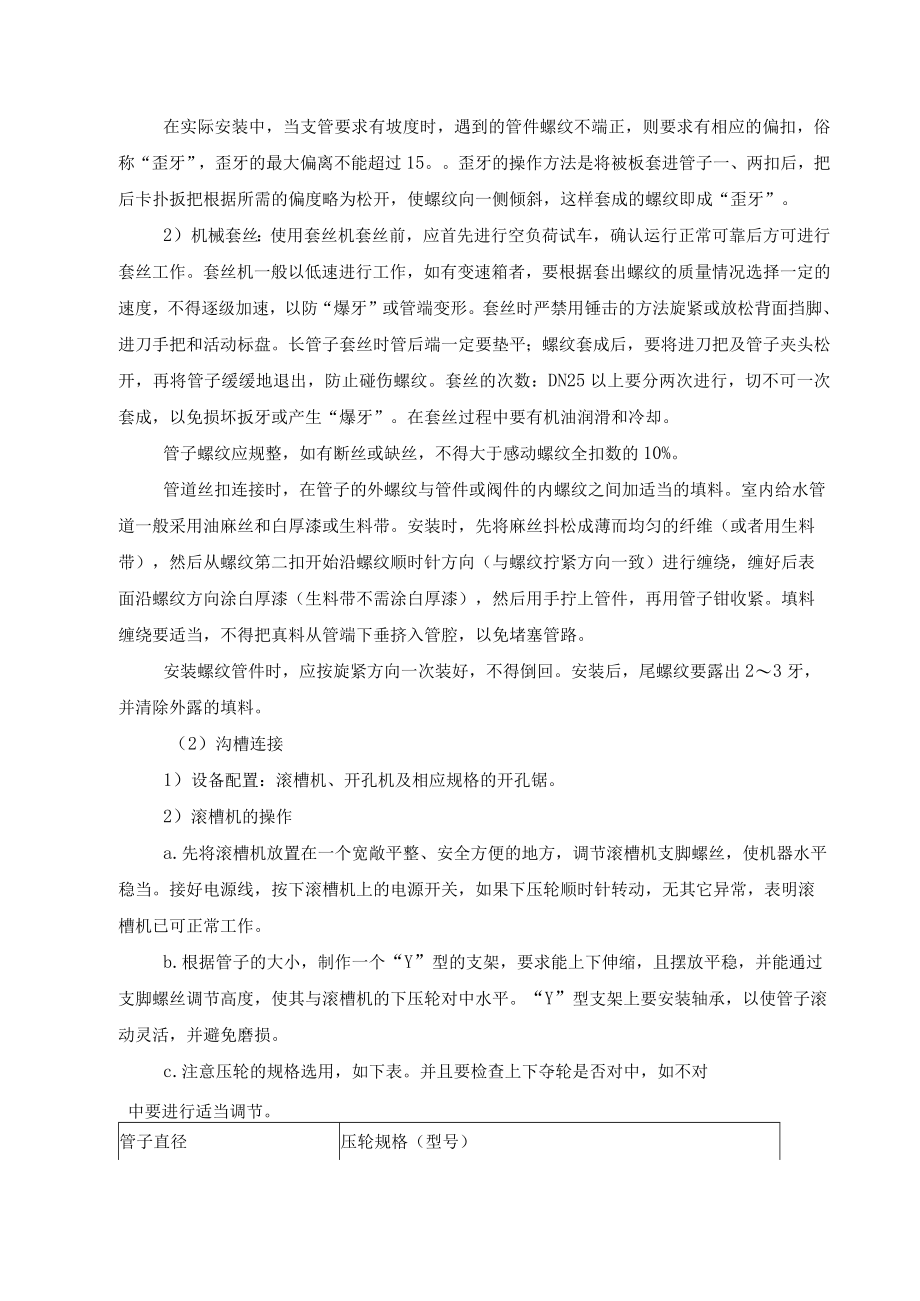

5、DN短螺纹长螺纹连接阀门的螺纹长度（mm）(mm)(IN)长度(mm)丝扣度长度(mm)丝扣数（牙）（牙）1151/21485028122203/4169653013.5325118860261543211/420965281754011/222107030196502241175332176521/22712853723.5880330131004426在实际安装中，当支管要求有坡度时，遇到的管件螺纹不端正，则要求有相应的偏扣，俗称“歪牙”，歪牙的最大偏离不能超过15。歪牙的操作方法是将被板套进管子一、两扣后，把后卡扑扳把根据所需的偏度略为松开，使螺纹向一侧倾斜，这样套成的螺纹即成“歪牙”。
6、2）机械套丝：使用套丝机套丝前，应首先进行空负荷试车，确认运行正常可靠后方可进行套丝工作。套丝机一般以低速进行工作，如有变速箱者，要根据套出螺纹的质量情况选择一定的速度，不得逐级加速，以防“爆牙”或管端变形。套丝时严禁用锤击的方法旋紧或放松背面挡脚、进刀手把和活动标盘。长管子套丝时管后端一定要垫平；螺纹套成后，要将进刀把及管子夹头松开，再将管子缓缓地退出，防止碰伤螺纹。套丝的次数：DN25以上要分两次进行，切不可一次套成，以免损坏扳牙或产生“爆牙”。在套丝过程中要有机油润滑和冷却。管子螺纹应规整，如有断丝或缺丝，不得大于感动螺纹全扣数的10%。管道丝扣连接时，在管子的外螺纹与管件或阀件的内螺纹
7、之间加适当的填料。室内给水管道一般采用油麻丝和白厚漆或生料带。安装时，先将麻丝抖松成薄而均匀的纤维（或者用生料带），然后从螺纹第二扣开始沿螺纹顺时针方向（与螺纹拧紧方向一致）进行缠绕，缠好后表面沿螺纹方向涂白厚漆（生料带不需涂白厚漆），然后用手拧上管件，再用管子钳收紧。填料缠绕要适当，不得把真料从管端下垂挤入管腔，以免堵塞管路。安装螺纹管件时，应按旋紧方向一次装好，不得倒回。安装后，尾螺纹要露出23牙，并清除外露的填料。（2）沟槽连接1）设备配置：滚槽机、开孔机及相应规格的开孔锯。2）滚槽机的操作a.先将滚槽机放置在一个宽敞平整、安全方便的地方，调节滚槽机支脚螺丝，使机器水平稳当。接好电源线，
8、按下滚槽机上的电源开关，如果下压轮顺时针转动，无其它异常，表明滚槽机已可正常工作。b.根据管子的大小，制作一个“Y”型的支架，要求能上下伸缩，且摆放平稳，并能通过支脚螺丝调节高度，使其与滚槽机的下压轮对中水平。“Y”型支架上要安装轴承，以使管子滚动灵活，并避免磨损。c.注意压轮的规格选用，如下表。并且要检查上下夺轮是否对中，如不对中要进行适当调节。管子直径压轮规格（型号）上压轮下压轮DN50至DN80VISG-57168VISG-5789DNlOO至DN150VlSGTo8168DN200至DN300VlSG-229325VlSG-219325d.注意压槽时间的控制，一般压制一个沟槽的时间在3
9、分钟左右，亦可参考下表：管子规格DN50DN65DN80DNlOODN125DN150DN200DN250DN300压槽时间（分钟）约2分钟约2.5分钟约3分钟约4分钟约5分钟约6分钟e.根据管子的大小及压槽的深浅调整上压轮的限位，使压制的沟槽深度在规定范围之内。f.以上事项完善之后，即可开始管道的压制。压槽时请注意几点：i .油泵手柄不可打得太快，打一次手柄，需待管子至少转动一周后，方可打第二次手柄。ii .管子的管端插入压轮之间要到位。iii.沟槽压好后，先关闭滚槽机电源，再拧开油泵阀，然后取出管子。3）开孔机的操作a.接通电源后，启动检查电机及相关部件是否转动正常，有无异常声音，转速是否
10、适当，如有异常,请检查并排除，同时在相关部件上加入适当的润滑剂。b.根据需要开孔的管子大小和安装的管件规格，选用正确的开孔锯。c.开孔时请不断的浇水冷却，以保证开孔锯的使用寿命和开孔质量，开孔时手柄不能猛力往下压，要循序渐进。d.开好孔后，请将孔沿的毛边清除干净，以免伤手或划伤密封圈。4）管路的安装a.卡箍的安装：用中性润滑剂（如中性洗涤精）对密封圈体或外表面进行润滑，然后把密封圈内面翻转至外面（C型腔在外），套入管子一端，将另一根管子与该端管口对齐，把密封圈翻转至两根管子的接口处，使密封圈的内面（两个密封唇）均匀贴在两管端的密封面上，不能偏差。然后将卡箍外壳沿沟槽方向套于密封圈上,装上螺栓,
11、轮流拧紧螺帽，并检查卡箍内沿是否正确嵌入沟槽内，同时观察两半卡箍的接口处是否有密封圈因挤而凸出，如有，请检查原因，可能是密封圈外表面润滑不够，或者卡箍外壳内的异物，或者示轮流拧螺帽等。如无异常，则拧紧螺帽直至整个卡箍坚固为止。b.开孔式接头其它管件的安装：开孔式接头的密封圈不需润滑，安装时只需注意支管出口的连接处与主管开孔处必须对中，否则可能密封性不佳。5、消火栓及支管安装本工程共有双口室内消火栓18套，消火栓安装时应注意：（1）对单出口的消火栓、水平支管，应从箱的端部经箱底自下而上引入，消火栓中心距地面为120Omnb栓口朝外。（2）对双出口消火栓的安装，其水平支管可从箱的中部经箱底自下而上
12、引入,双栓的出水口方向与墙面成45度角。（如下图）。6、消防水泵、高位水箱、水泵结合器安装（本工程中不涉及）7、管道防腐消防管道安装完毕后刷樟丹两道，外刷红色调和漆两道，消火栓管道再每3m外刷80mm宽黄色色环。管道支架刷防锈漆及面漆各两道。8、管道试压消火栓系统管道试压可分层分段进行，上水时最高点设置排气装置，高低点各装一块压力表，上满水后检查有无渗漏，如有法兰、阀门等部位渗漏，应在加压前紧固，升压后再出现渗漏时做好标记，卸压后处理，必要时泄水处理。该工程消火栓系统试验压力为1.12Mpa,在其指定压力下试压，试压合格同时应作好记录。9、管道冲洗消防管道在试压完毕后可连续做冲洗工作。冲洗前先
13、将系统中的流量减压孔板、过滤装置拆除，冲洗强度应达到消防时的最大设计流量，冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其它成品。10、消火栓配件安装（1）消火栓箱安装本工程共有室内消火栓箱18套，消火栓栓口直径65mm,喷嘴口直径19mm,水带长25m,消火栓箱设消防按钮和指示灯各一个，每套消火栓箱内设DN25灭火喉一套。消火栓箱安装时应注意：a、消火栓箱体要符合设计要求，产品均应有消防部门的制造许可证及合格证方可使用。b、箱体安装要求横平竖直，箱体端正，固定牢固。c、水龙带、水枪和快速接头的连接，应采用16号铜线绑扎牢固，并应将水龙带整齐地折挂或盘卷在消火栓箱的支架上。（2）消防
14、水枪安装a、安设的消防水枪其型号、性能等参数应与设计图相符。b、安设好的水枪，枪上各种配件应齐全。c、消防水枪在箱内安设方式，应根据所安设的消防箱型号中的方式安设。（3）消防水带安装a、安设在消防水带，其性能、长度应与设计图相符合。b、根据消防箱的型号，应采取将消防水带挂置、盘卷、卷置或放置在托架上等安设方式。（4）消防水带接口安装a、选用的消防水带接口，应能安设在消防水带上。b、接口与消防水带的连接应采用14#镀锌铁丝绑扎两道，每道不少于两圈。或采用水带接口专用卡箍，采用水带专用卡箍时，应在里侧加一道14#镀锌铁丝。11、消火栓系统通水调试（1）水源测试1）按设计要求核实消防水箱的容积、设置高度及保证消防储水不被它用的技术措施。2）按设计要求核实水泵接合器的数量和供水能力，并通过移动式消防水泵作供水试验，进行验证。（2）水泵调试1）以自动或手动方式启动消防水泵时，泵应在5min内正常运行。2）以备用电源切换后，泵机应在90s内正常运行。
