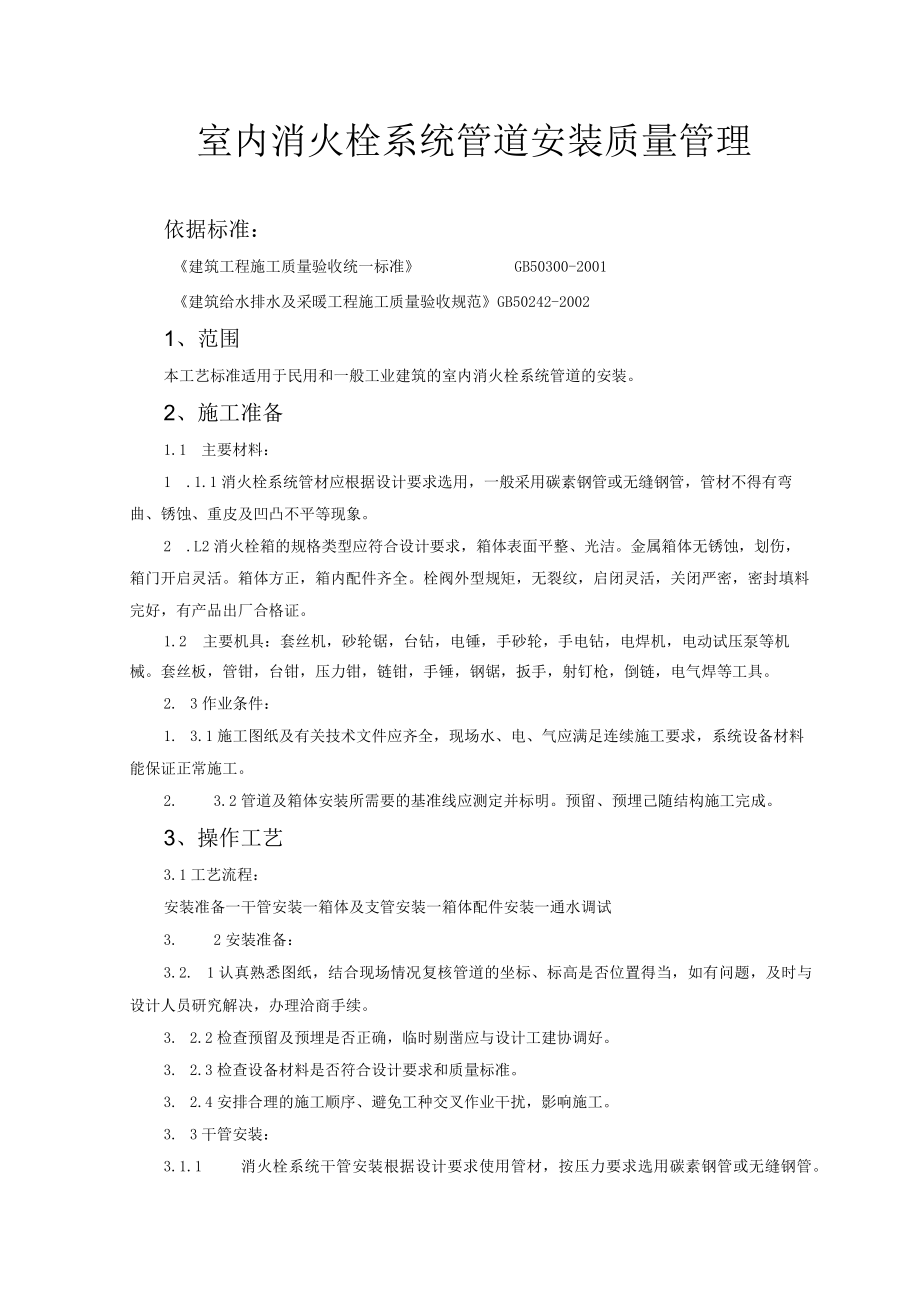

1、室内消火栓系统管道安装质量管理依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑给水排水及采暖工程施工质量验收规范GB50242-20021、范围本工艺标准适用于民用和一般工业建筑的室内消火栓系统管道的安装。2、施工准备1.1 主要材料：1 .1.1消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。2 .L2消火栓箱的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。1.2 主要机具：套丝机，砂轮
2、锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。2. 3作业条件：1. 3.1施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。2. 3.2管道及箱体安装所需要的基准线应测定并标明。预留、预埋己随结构施工完成。3、操作工艺3.1工艺流程：安装准备一干管安装一箱体及支管安装一箱体配件安装一通水调试3. 2安装准备：3.2. 1认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。3. 2.2检查预留及预埋是否正确

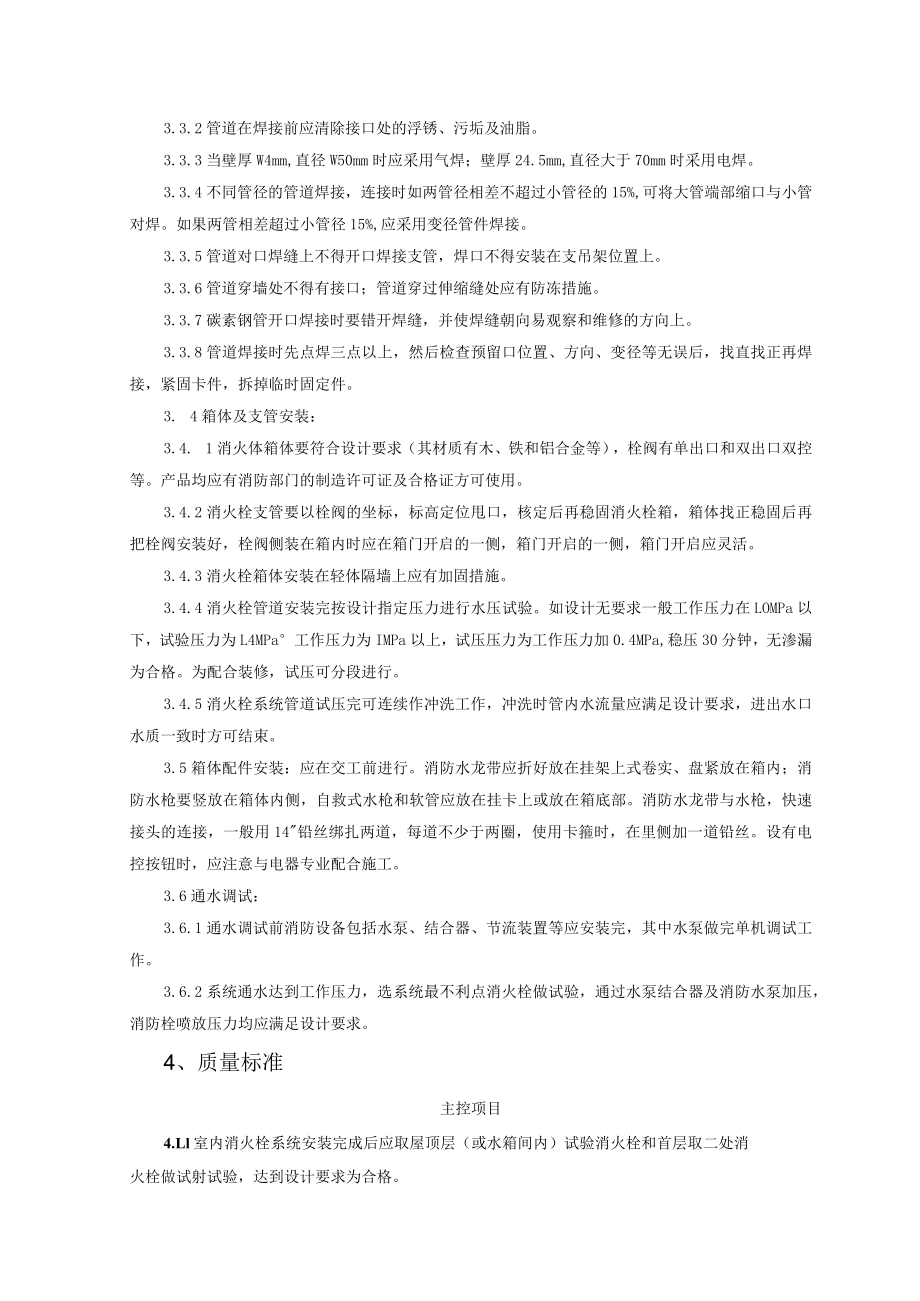

3、，临时剔凿应与设计工建协调好。3. 2.3检查设备材料是否符合设计要求和质量标准。3. 2.4安排合理的施工顺序、避免工种交叉作业干扰，影响施工。3. 3干管安装：3.1.1 消火栓系统干管安装根据设计要求使用管材，按压力要求选用碳素钢管或无缝钢管。3.3.2管道在焊接前应清除接口处的浮锈、污垢及油脂。3.3.3当壁厚W4mm,直径W50mm时应采用气焊；壁厚24.5mm,直径大于70mm时采用电焊。3.3.4不同管径的管道焊接，连接时如两管径相差不超过小管径的15%,可将大管端部缩口与小管对焊。如果两管相差超过小管径15%,应采用变径管件焊接。3.3.5管道对口焊缝上不得开口焊接支管，焊口不
4、得安装在支吊架位置上。3.3.6管道穿墙处不得有接口；管道穿过伸缩缝处应有防冻措施。3.3.7碳素钢管开口焊接时要错开焊缝，并使焊缝朝向易观察和维修的方向上。3.3.8管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直找正再焊接，紧固卡件，拆掉临时固定件。3. 4箱体及支管安装：3.4. 1消火体箱体要符合设计要求（其材质有木、铁和铝合金等），栓阀有单出口和双出口双控等。产品均应有消防部门的制造许可证及合格证方可使用。3.4.2消火栓支管要以栓阀的坐标，标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启的一侧，箱门
5、开启应灵活。3.4.3消火栓箱体安装在轻体隔墙上应有加固措施。3.4.4消火栓管道安装完按设计指定压力进行水压试验。如设计无要求一般工作压力在LOMPa以下，试验压力为L4MPa工作压力为IMPa以上，试压压力为工作压力加0.4MPa,稳压30分钟，无渗漏为合格。为配合装修，试压可分段进行。3.4.5消火栓系统管道试压完可连续作冲洗工作，冲洗时管内水流量应满足设计要求，进出水口水质一致时方可结束。3.5箱体配件安装：应在交工前进行。消防水龙带应折好放在挂架上式卷实、盘紧放在箱内；消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪，快速接头的连接，一般用14铅丝

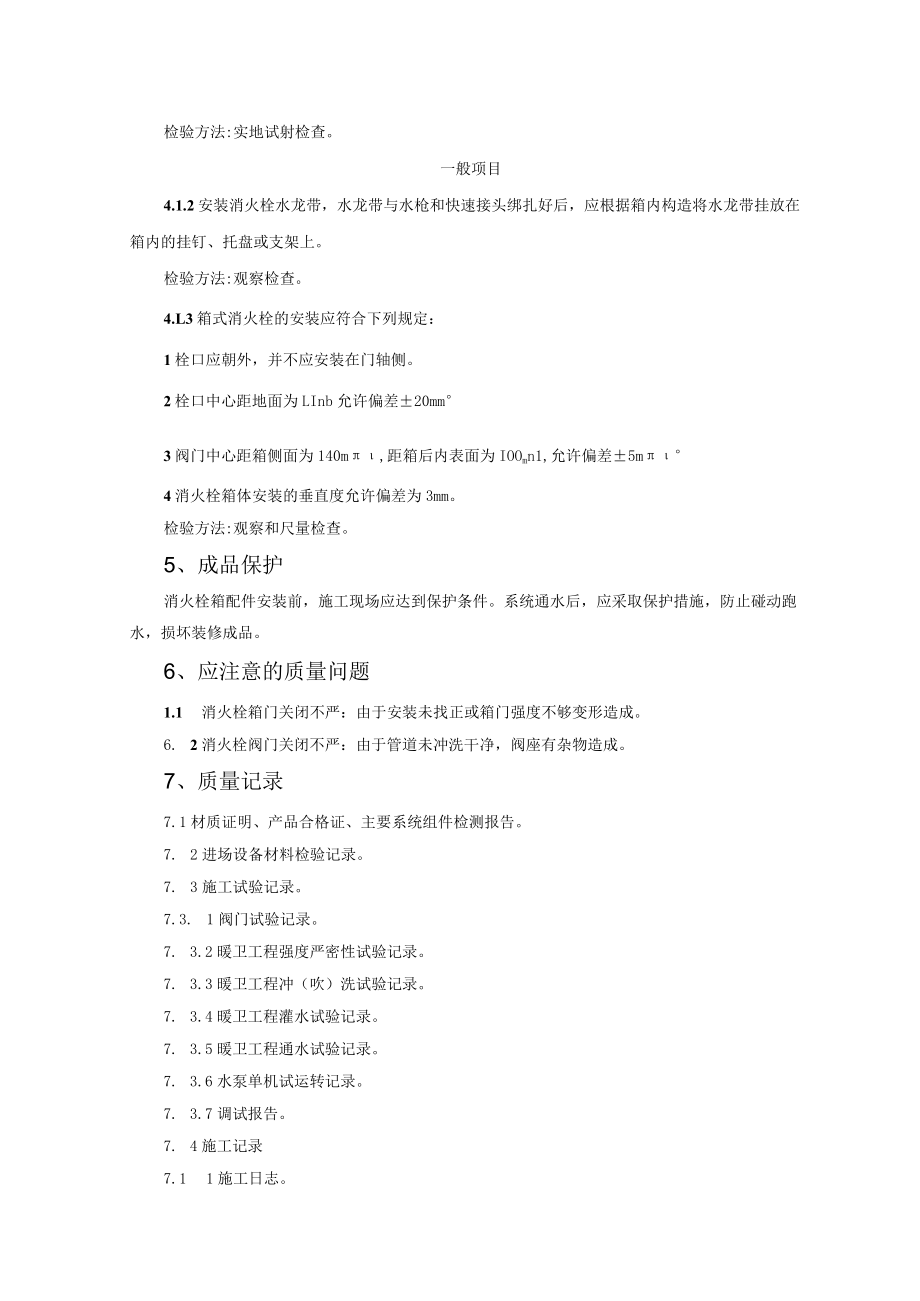

6、绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电器专业配合施工。3.6通水调试：3.6.1通水调试前消防设备包括水泵、结合器、节流装置等应安装完，其中水泵做完单机调试工作。3.6.2系统通水达到工作压力，选系统最不利点消火栓做试验，通过水泵结合器及消防水泵加压，消防栓喷放压力均应满足设计要求。4、质量标准主控项目4.Ll室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。检验方法:实地试射检查。一般项目4.1.2安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘
7、或支架上。检验方法:观察检查。4.L3箱式消火栓的安装应符合下列规定：1栓口应朝外，并不应安装在门轴侧。2栓口中心距地面为LInb允许偏差20mm3阀门中心距箱侧面为140m,距箱后内表面为IOOmn1,允许偏差5m4消火栓箱体安装的垂直度允许偏差为3mm。检验方法:观察和尺量检查。5、成品保护消火栓箱配件安装前，施工现场应达到保护条件。系统通水后，应采取保护措施，防止碰动跑水，损坏装修成品。6、应注意的质量问题1.1 消火栓箱门关闭不严：由于安装未找正或箱门强度不够变形造成。6. 2消火栓阀门关闭不严：由于管道未冲洗干净，阀座有杂物造成。7、质量记录7.1材质证明、产品合格证、主要系统组件检
8、测报告。7. 2进场设备材料检验记录。7. 3施工试验记录。7.3. 1阀门试验记录。7. 3.2暖卫工程强度严密性试验记录。7. 3.3暖卫工程冲（吹）洗试验记录。7. 3.4暖卫工程灌水试验记录。7. 3.5暖卫工程通水试验记录。7. 3.6水泵单机试运转记录。7. 3.7调试报告。7. 4施工记录7.1 1施工日志。7.4.2自、互检记录。7.5预检记录。7.6隐蔽工程验收记录。7.7施工方案。7.8技术交底方案。7.9工程质量检验评定。7.9.1室内给水管道安装分项评定。7.9.2室内给水管道附件安装分项评定。7.9.3室内给水管道附属设备分项评定。7.9.4暖卫工程分部质量评定。7.
9、9.5暖卫工程观感质量评定。7.10施工验收资料。7.10.1中间验收记录。7. 10.2单位工程验收记录。7.10 .3消防监督机构核验合格证。7.11 .4质量监督机构核验单。7.12 设计变更、洽商记录。7.13 施工图8、安全标准9、环保措施施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品
10、，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
