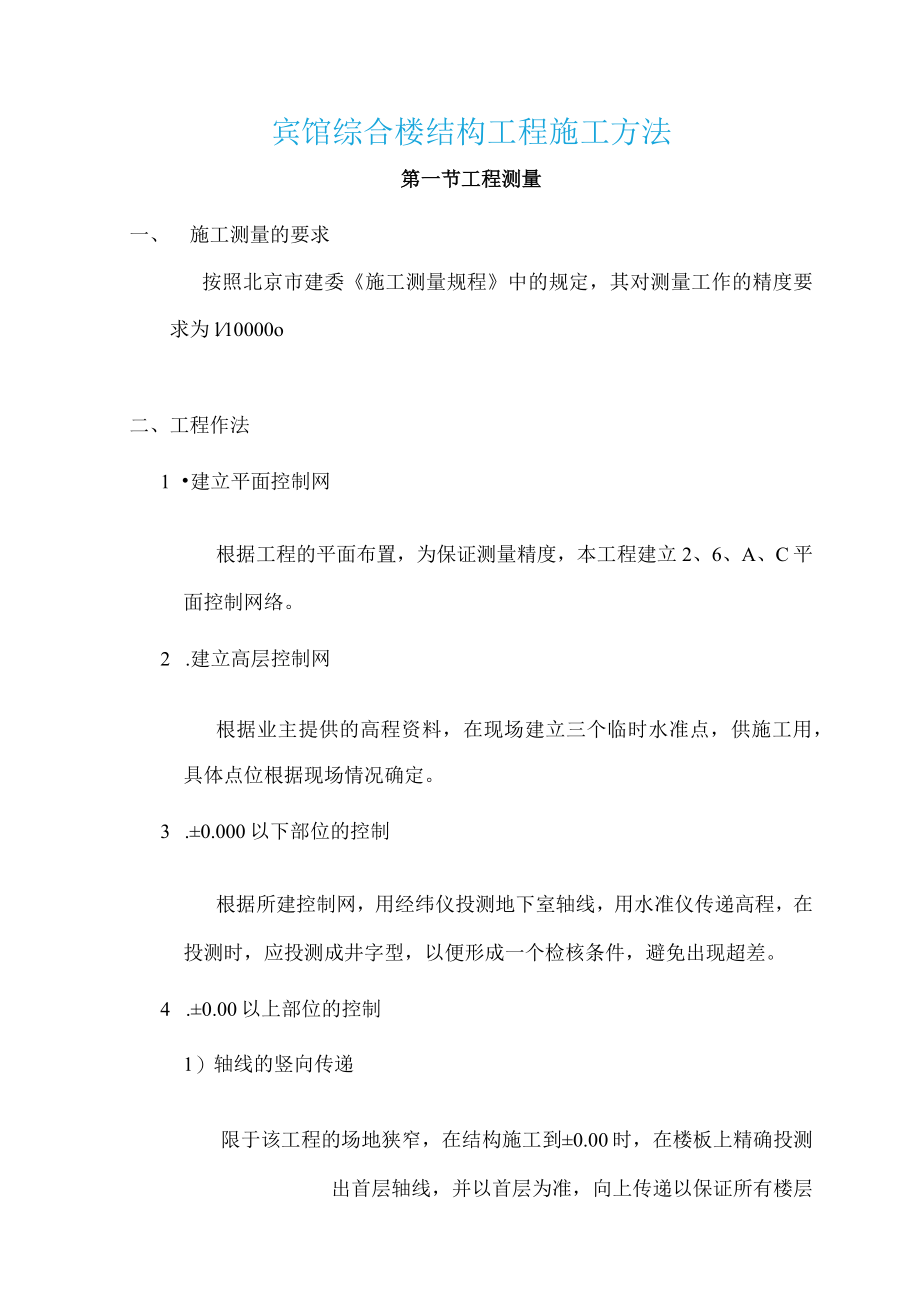

1、宾馆综合楼结构工程施工方法第一节工程测量一、施工测量的要求按照北京市建委施工测量规程中的规定，其对测量工作的精度要求为l10000o二、工程作法1 建立平面控制网根据工程的平面布置，为保证测量精度，本工程建立2、6、A、C平面控制网络。2 .建立高层控制网根据业主提供的高程资料，在现场建立三个临时水准点，供施工用，具体点位根据现场情况确定。3 .0.000以下部位的控制根据所建控制网，用经纬仪投测地下室轴线，用水准仪传递高程，在投测时，应投测成井字型，以便形成一个检核条件，避免出现超差。4 .0.00以上部位的控制1）轴线的竖向传递限于该工程的场地狭窄，在结构施工到0.00时，在楼板上精确投测

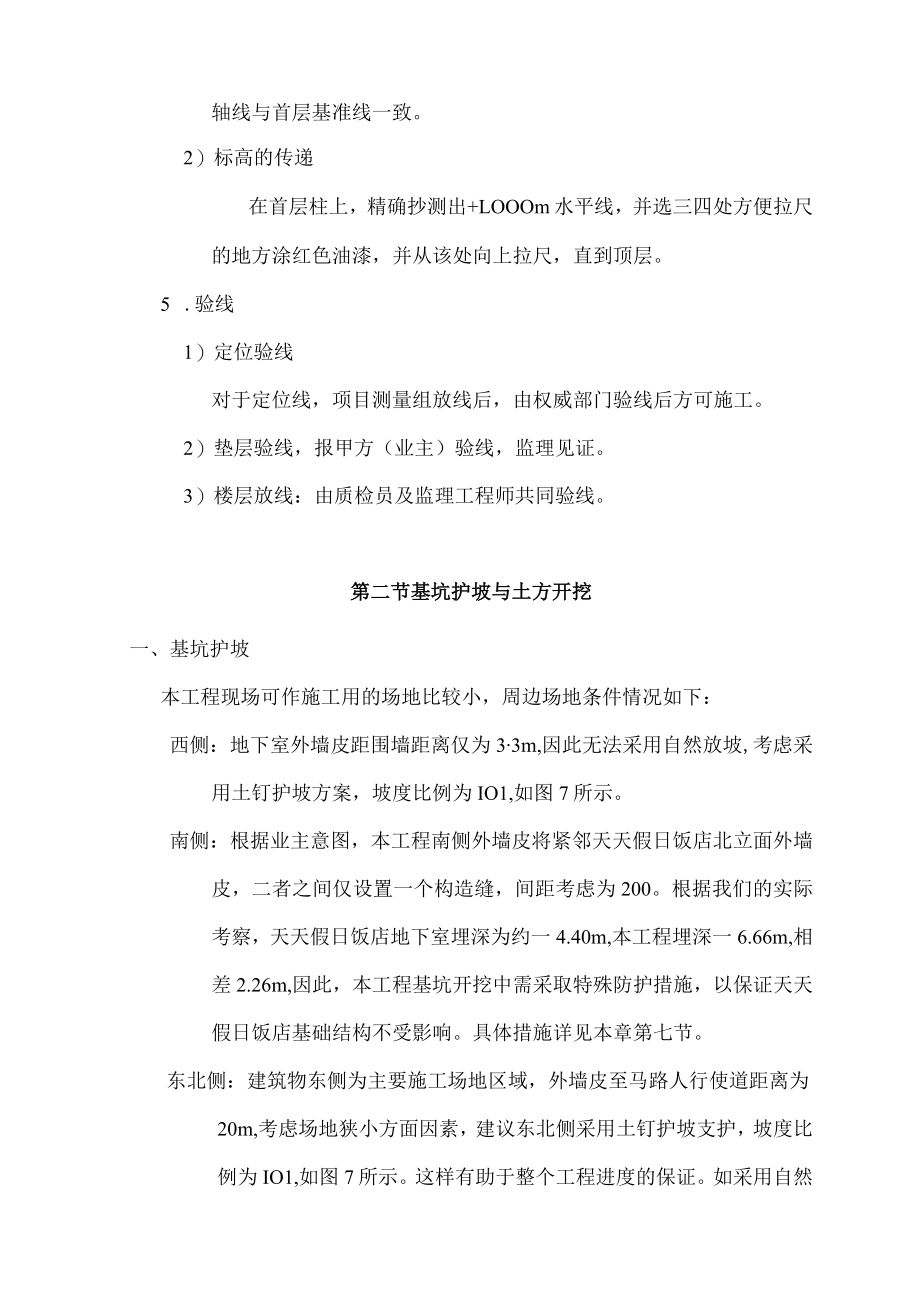

2、出首层轴线，并以首层为准，向上传递以保证所有楼层轴线与首层基准线一致。2）标高的传递在首层柱上，精确抄测出+LOOOm水平线，并选三四处方便拉尺的地方涂红色油漆，并从该处向上拉尺，直到顶层。5 .验线1）定位验线对于定位线，项目测量组放线后，由权威部门验线后方可施工。2）垫层验线，报甲方（业主）验线，监理见证。3）楼层放线：由质检员及监理工程师共同验线。第二节基坑护坡与土方开挖一、基坑护坡本工程现场可作施工用的场地比较小，周边场地条件情况如下：西侧：地下室外墙皮距围墙距离仅为33m,因此无法采用自然放坡,考虑采用土钉护坡方案，坡度比例为IO1,如图7所示。南侧：根据业主意图，本工程南侧外墙皮将

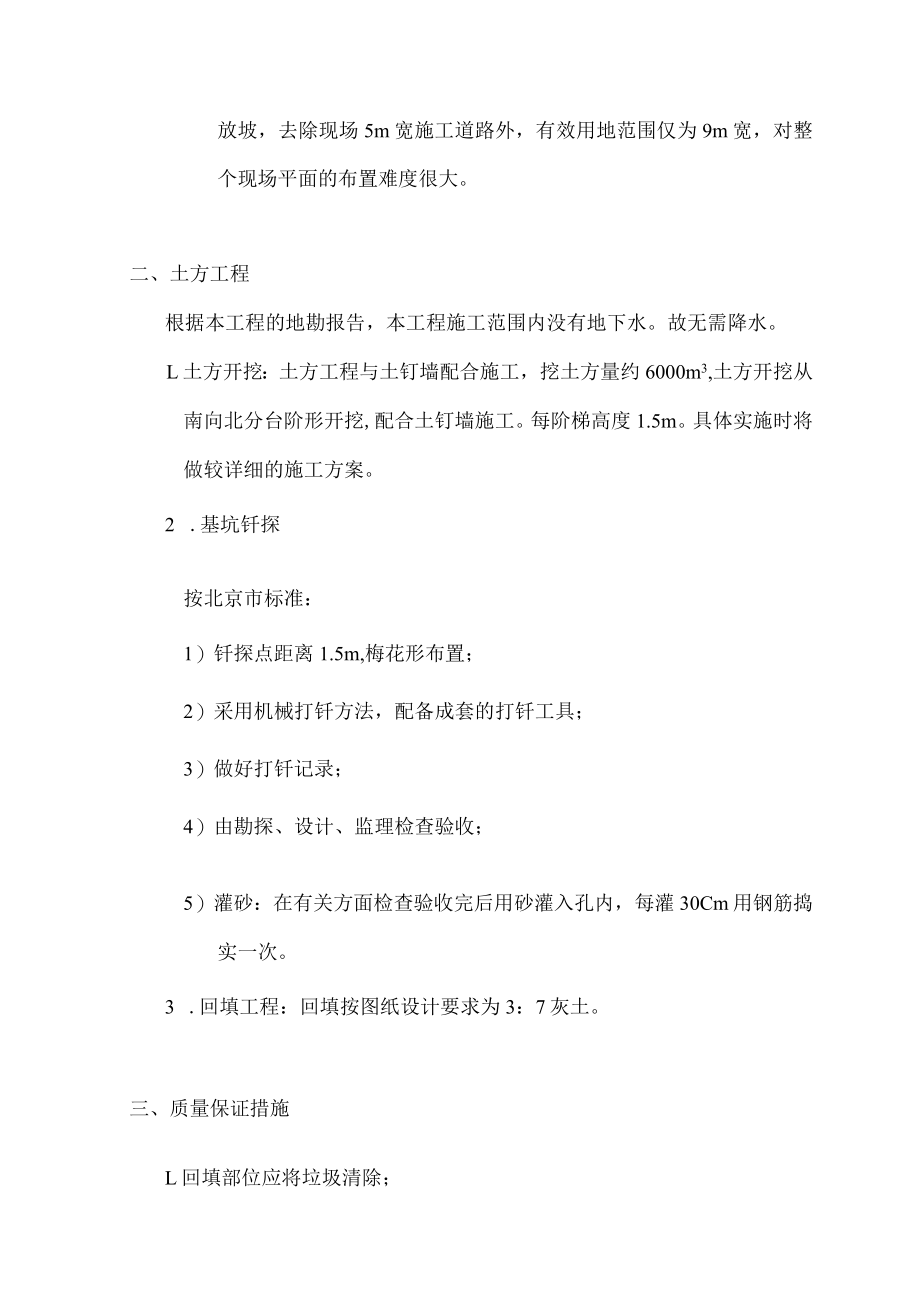

3、紧邻天天假日饭店北立面外墙皮，二者之间仅设置一个构造缝，间距考虑为200。根据我们的实际考察，天天假日饭店地下室埋深为约一4.40m,本工程埋深一6.66m,相差2.26m,因此，本工程基坑开挖中需采取特殊防护措施，以保证天天假日饭店基础结构不受影响。具体措施详见本章第七节。东北侧：建筑物东侧为主要施工场地区域，外墙皮至马路人行使道距离为20m,考虑场地狭小方面因素，建议东北侧采用土钉护坡支护，坡度比例为IO1,如图7所示。这样有助于整个工程进度的保证。如采用自然放坡，去除现场5m宽施工道路外，有效用地范围仅为9m宽，对整个现场平面的布置难度很大。二、土方工程根据本工程的地勘报告，本工程施工范
4、围内没有地下水。故无需降水。L土方开挖：土方工程与土钉墙配合施工，挖土方量约6000m3,土方开挖从南向北分台阶形开挖,配合土钉墙施工。每阶梯高度1.5m。具体实施时将做较详细的施工方案。2 .基坑钎探按北京市标准：1）钎探点距离1.5m,梅花形布置；2）采用机械打钎方法，配备成套的打钎工具；3）做好打钎记录；4）由勘探、设计、监理检查验收；5）灌砂：在有关方面检查验收完后用砂灌入孔内，每灌30Cm用钢筋捣实一次。3 .回填工程：回填按图纸设计要求为3：7灰土。三、质量保证措施L回填部位应将垃圾清除；2 .灰土按设计要求配置，拌合均匀，控制土源含水量；3 .按规定铺设和夯实，取土试验符合要求，
5、做隐蔽记录；4 .冬季施工，土源不允许存在冻块。回填过程中，已回填部位要采取保温措施，不让其受冻。第三节钢筋工程一、 钢筋的采购、堆放及加工、制作验收等工序，依照公司制定的IS09002标准程序进行工作，并满足图纸和现行施工规范要求。二、 钢筋的加工采取集中配料、制作，不同规格、型号的钢筋均要挂标识牌，钢筋加工严格按照进度计划，有组织地加工进场，并设专人管理，避免大量占用场地而影响文明施工。三、 钢筋绑扎，先按施工图纸要求，标出墙柱洞口尺寸线，绑扎时按放线尺寸确定钢筋位置，同时备好带有铁丝的各种厚度的砂浆垫块、马凳及各种定位钢筋，扎扣必须保证受力钢筋不位移，双向受力钢筋必须全部扎牢，钢筋的接头
6、位置，搭接长度，抗震构造钢筋及钢筋锚固长度要符合规范和设计要求。钢筋的连接方法，按钢筋直径的大小分别采用以下连接形式：1 .20以下（含20）钢筋采用搭接接头。2 .20以上的柱墙钢筋采用电渣压力焊，梁板钢筋采用气压焊配以机械连接。3 .钢筋与钢板所组成的铁件可采用手工电弧焊。钢筋连接的各种方法，其施工技术条件和质量要求均应符合有关国家标准，钢筋焊接前，必须根据施工条件进行试焊，合格后方可施焊。电焊工必须持证上岗，并在规定的范围内进行焊接操作，确保焊接质量，焊接接头按规范要求取样试验。四、钢筋工程的质量保证措施L按设计图纸及有关规范正确按数及位置绑扎好钢筋，可用中22的短钢筋焊接后制作。2 .
7、为保证底板上下层钢筋位置的正确，需设置马凳，纵横间距1200mmo3 .柱墙钢筋在轴线位置放正确后，墙柱钢筋底部与底板或楼板上层钢筋交接处另点焊一根纵向钢筋，以固定墙柱钢筋在支模和浇筑碎时不会产生位移。4 .主次梁与板筋在交叉处要保证主梁的断面，但同时要注意主次梁的上筋和板上筋相互交叉迭加有可能超高的矛盾。5 .底板和楼板绑扎钢筋前，应先在模板上划出纵横方向的钢筋位置线，按线绑扎，以求标准整齐。6 .在配料时要特别注意按号堆放，绑扎时对号入座。梁板上的柱墙插筋在梁钢筋绑扎过程中要及时调正，以免出错。7 .一般墙、柱、梁、板钢筋保护层按不同厚度制作带铅丝的碎垫块。第四节模板工程本工程碎构件的形状
8、有下列几种，直形墙体，直形梁体，弧形墙梁，方形柱体，圆形柱体，弧形阳台及拦板，电梯井筒，平台梁楼盖。一、直形墙体L地下室外墙采用钢框竹胶板拼装模板体系，采用焊有止水片的穿墙螺栓。地下室外墙分三次支模，三次浇筑碎，底板与地下室外墙处施工缝，以及外墙体施工缝设300X3的钢板止水带，按常规方法进行固定保证施工缝居止水带中间，地下室顶板与地下室外墙处的施工缝采用小型遇水膨胀的BW止水条。2 .从地下室一直到顶层的钢筋碎剪力墙采用柏利模板组合大钢模体系，如图8所示。3 .地下室弧型外墙配置木模板，水平方向圆弧木背楞，18厚多层板做面板。IOoX50双拼竖向木背楞，配防水穿墙螺栓，见图9所示。二、梁板模
9、板工程1 .梁板模板采用柏利模板工程体系，18厚多层板模板，100X50木次梁350,定型压型槽钢或100X100木方做主梁，1000X1000见方网格碗扣钢管可调支撑系统，见图10所示。2 .弧型梁模板工程，做法与弧型墙模板同，只是高度较小而已。3 .地下室底板及梁模板工程,采用小钢模拼装模板工程体系,采用M12穿墙螺栓，见图11。三、柱子模板工程L方柱采用多层板模板，100X50木方竖向背楞间距350如附图所示，用钢或IOOXloO木方或成型钢做横背楞，穿墙螺栓拉牢600900,可调钢支撑，配合钢丝绳撑拉，如图12所示。2.圆柱采用钢制定型模板，可调钢支撑配合钢丝绳撑拉，如图13所ZJ-O
10、四、电梯井筒模板工程电梯井筒模板操作平台采用吊升自动对位平台，井筒墙壁内模板用钱链角模，可调支撑模板随操作平台吊升，如图14所示。五、外墙单侧模板地下室南侧外墙与天天假日饭店相邻，按挖土护坡方案，此处地下室外墙外侧模板采用砌砖抹灰防水层保护层代替模板，详见附图。六、模板工程质量保证措施L使用系列模板，保证模板有足够的刚度、承载能力和稳定性。我们选用的组合模板系列，已经是使用成熟的模板工程系列，能够保证施工出的成品或碎构件的质量符合现行钢筋碎质量标准。2 .对于个别部位使用非系列的模板工程，需经技术人员设计，公司技术中心负责人审批后方可使用。3 .拼装和安装过程要选用合格的原材料和合格的配件，保
11、证模板本身的是使用可靠性。4 .完成拼装和安装模板后，首先工人要进行自检，自检合格后，报经相应的责任工程师和监理工程师检查认可后方可进行下一道工序施工。5 .模板采用专用模板脱模剂，以保证碎表面光洁。6 .每次拆模后要对模板表面进行清理，安装前涂刷脱模剂。7 .模板拆除时间要达到规范要求的碎强度。第五节混凝土工程一、混凝土标号碎垫层:ClO次梁、楼梯、楼板：C25基础底板、基础梁、地下室外墙：C30框架梁；标高4.05以下为C30；以上为C25框架柱、剪力墙：标高4.05以下为C40；以上为C30二、关于使用商品碎的建议1 .根据结构硅用量的情况，没有连续较大量的碎浇筑，若要设搅拌站也只能是小
12、规模的。但基础底板相对其他部位而言，碎量又较大，这部分碎就要使用商品碎才是，否则较难满足於浇筑工艺上的要求，故基础底板采用商品碎。2 .根据施工进度的安排本工程结构部分在99年的春节前要达到完工的目标，便于明年天气转暖后好集中力量完成装修工作，确保按期完成任务，故结构施工除基础部分外几乎全在冬期施工阶段，若采用现场搅拌的方式，不仅施工难度增加而且对硅质量多少会有影响。为确保结构碎工程质量，建议全部碎工程采用商品碎。3 .施工场地比较狭小，现场设置搅拌站会使现场布置拥挤，于文明施工不利，以使用商品碎为宜。三、现场设置碎站时控制质量措施1 .稳定的水泥、砂、石的进货渠道。按要求对砂、石的含泥量及级
13、配进行控制。材料货源改变后要重新取样进行配合比试配。2 .根据现场水泥、砂子、石子取样送试验室进行试配，将试配结果报送监理审批。3 .组织由监理、项目经理、责任工程师参加的现场碎开盘鉴定。4 .配备责任心强的碎搅拌人员。由管理碎施工的责任工程师兼任校搅拌站的技术负责人。5 .配备合格的计量器具，如磅秤、天平秤等，安装合格。使用前进行检查，计量检查人员按规定进行定期检查或抽查。6 .配备合格的碎搅拌机械。按碎搅拌使用操作规程进行操作。7 .搭设碎搅拌站、棚及水泥库，现场设碎标准养护室、锅炉房等。8 .设置碎搅拌站污水二次沉淀池和排水沟，接城市污水井。9 .冬季施工期间碎中要掺抗冻早强剂。（掺量由
14、试验确定，掺用投料程序按掺剂说明书进行），采用热水搅拌碎，砂石进行保温处理。10 .制定碎搅拌站的管理规程和碎设备的操作规程，确保碎的搅拌质量。四、防水混凝土在招标答疑中明确防水混凝土外加剂采用UEA-M,掺量按S8防水混凝土考虑，一般为水泥用量的10%左右，具体掺量由试验室提供的混凝土配合比确定，报监理批准后执行。防水混凝土试块比常规留置量增加一组，以做抗渗试验项目。五、 柱、墙混凝土的浇筑为保证结构良好的整体性，混凝土应连续浇筑，不留或少留施工缝。如必须间隙时，间隙时间应尽量缩短并应在上一层混凝土初凝前,将次层混凝土浇筑完。六、 梁板混凝土的浇筑梁板采用一次浇筑方法，其施工顺序为沿横向宽度
15、3-4米为一段浇筑，从一端一段一段的向另一端推进，即按主梁方向浇筑，施工缝留置在次梁板跨中1/3范围内。七、浇捣方法竖向碎浇筑时，采用分层浇筑，每层高度不大于50cm,移动距离为振捣作用半径的L5倍且不大于60Cm左右，振捣上层时，应插入下层不少于5cm。八、混凝土的养护柱墙混凝土采用涂刷养护剂的方法进行养护，梁板及基础底板采用浇水或覆盖保温保湿养护，养护时间不少于7天，当日气温低于5度时，不得浇水养护。九、混凝土试块留置数量碎施工时试件的留置应符合碎结构施工及验收规范的规定，每一台班或每一楼层（段）留置两组试块，一组标养，作为混凝土评定用，另一组同条件养护，作为拆除模板依据。冬期施工时，每次取样应同时制作三组，一组在20标准条件下养护28天，以f28评定碎强度；一组与构件在同条件下养护，当浇筑后的碎温度降至0时试压，用以检查碎是否达到抗冻临界强度；一组与构件在同条件下养护14天后转入20标准条件下继续养护21天，在总龄期为35天时试压，目的在于将其与标准条下养护28天的强度比较判断碎是否遭受冻害。第六节防水工程基础底板和地下室外墙壁除要求砂自防水外还要在其外侧做聚氨脂防水层1.6mm厚。底板部
