1、小型病险水库除险加固工程-东门水库施工设计说明1、重庆市长寿区第二批小型病险水库除险加固工程-东门水库初步设计报告一、基本情况东门水库位于长江左岸桃花溪流域的一条支流上，水库坝址位于重庆市长寿区新市街道东门村境内，距长寿区21km,距新市街道4.2km。是一座以灌溉为主，兼顾防洪等的综合效益的小(2)型水库，灌溉面积801亩，水库下游有农村居民400人及农田800亩。水库坝址以上自然集雨面积1.18k无借引集雨面积，设计总库容23.13万m3,正常库容15.0万m3,死库容0.13万m?o根据水利水电枢纽工程等级划分及设计标准(SL252-2017)、碾压式土石坝设计规范(SL274-2020
2、)、防洪标准(GB50201-2014),枢纽工程属V等小型工程，主要建筑物为5级，次要建筑物为5级。设计洪水标准为20年一遇，校核洪水标准为200年一遇，溢洪道消能防冲设计洪水标准为10年一遇。枢纽工程由大坝、溢洪道、放水设施及其他附属建筑物等组成。重庆市长寿区第二批小型病险水库除险加固工程-东门水库于2022年5月份完成初步设计审查，长寿区水利局于2022年6月对该项目下达批复，同意对东门水库进行除险加固。二、设计依据及规范(报批稿，2022年5月)；2、重庆市长寿区水利局关于重庆市长寿区第二批小型病险水库除险加固工程-东门水库初步设计报告的批复(长水发2022154号)：3、其他相关设计
3、、地勘资料。(二)设计规程规范1、水利工程建设标准强制性条文(2020版)2、水库大坝安全管理条例3、小型水利水电工程碾压式土石堀设计规范(SL189-2013)4、溢洪道设计规范(SL253-2018)5、水工建筑物抗震设计规范(GB51247-2018)6、水库工程管理设计规范(SL106-2017)7、水利水电工程安全监测设计规范(SL725-2016)8、水工混凝土结构设计规范(SL191-2008)9、水利水电工程边坡设计规范(SL386-2007)10、水工档土墙设计规范(SL379-2007)：11、水工混凝土钢筋施工规范(DL/T5169-2013)(一)设计依据三、工程除险加

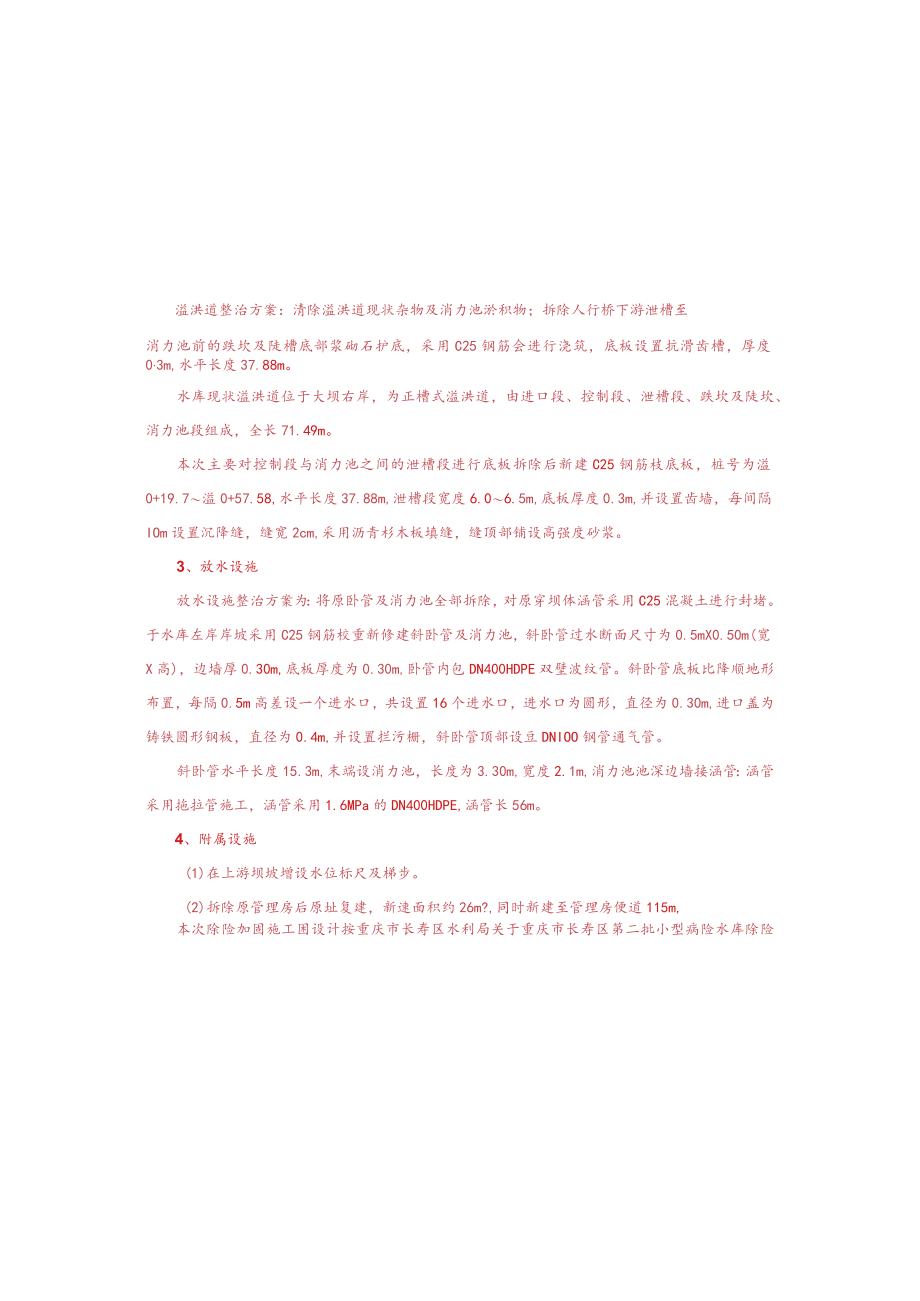

4、固整治内容溢洪道整治方案：清除溢洪道现状杂物及消力池淤积物；拆除人行桥下游泄槽至消力池前的跌坎及陡槽底部浆砌石护底，采用C25钢筋会进行浇筑，底板设置抗滑齿槽，厚度03m,水平长度37.88m。水库现状溢洪道位于大坝右岸，为正槽式溢洪道，由进口段、控制段、泄槽段、跌坎及陡坎、消力池段组成，全长71.49m。本次主要对控制段与消力池之间的泄槽段进行底板拆除后新建C25钢筋枝底板，桩号为溢0+19.7溢0+57.58,水平长度37.88m,泄槽段宽度6.06.5m,底板厚度0.3m,并设置齿墙，每间隔IOm设置沉降缝，缝宽2cm,采用沥青杉木板填缝，缝顶部铺设高强度砂浆。3、放水设施放水设施整治方
5、案为：将原卧管及消力池全部拆除，对原穿坝体涵管采用C25混凝土进行封堵。于水库左岸岸坡采用C25钢筋校重新修建斜卧管及消力池，斜卧管过水断面尺寸为0.5mX0.50m(宽X高)，边墙厚0.30m,底板厚度为0.30m,卧管内包DN400HDPE双壁波纹管。斜卧管底板比降顺地形布置，每隔0.5m高差设一个进水口，共设置16个进水口，进水口为圆形，直径为0.30m,进口盖为铸铁圆形钢板，直径为0.4m,并设置拦污栅，斜卧管顶部设豆DNIOO钢管通气管。斜卧管水平长度15.3m,末端设消力池，长度为3.30m,宽度2.1m,消力池池深边墙接涵管：涵管采用拖拉管施工，涵管采用1.6MPa的DN400H

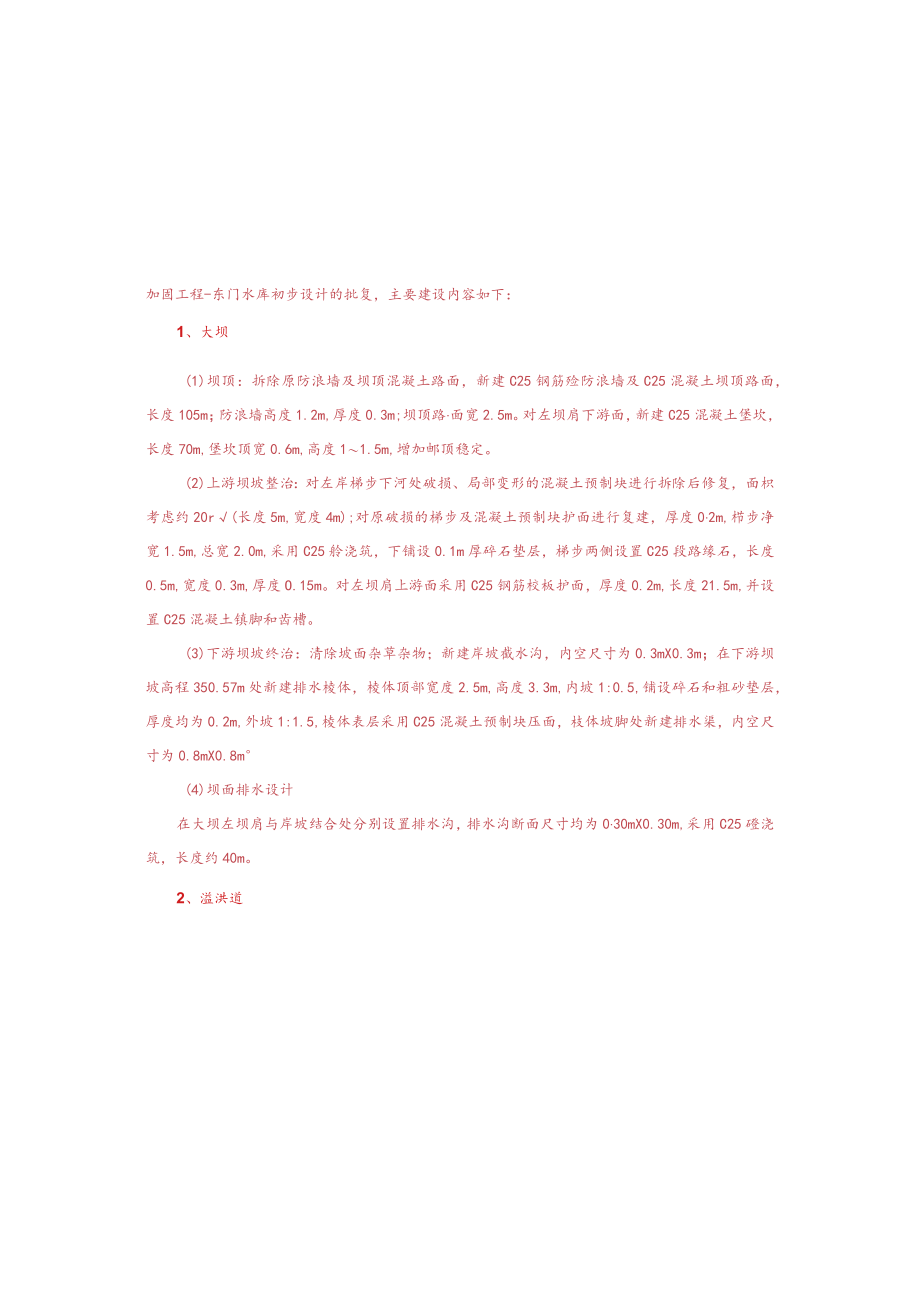

6、DPE,涵管长56m。4、附属设施(1)在上游坝坡增设水位标尺及梯步。(2)拆除原管理房后原址复建，新速面积约26m?,同时新建至管理房便道115m,本次除险加固施工困设计按重庆市长寿区水利局关于重庆市长寿区第二批小型病险水库除险加固工程-东门水库初步设计的批复，主要建设内容如下：1、大坝(1)坝顶：拆除原防浪墙及坝顶混凝土路面，新建C25钢筋殓防浪墙及C25混凝土坝顶路面，长度105m；防浪墙高度1.2m,厚度0.3m;坝顶路面宽2.5m。对左坝肩下游面，新建C25混凝土堡坎，长度70m,堡坎顶宽0.6m,高度11.5m,增加邮顶稳定。(2)上游坝坡整治：对左岸梯步下河处破损、局部变形的混凝
7、土预制块进行拆除后修复，面枳考虑约20r(长度5m,宽度4m);对原破损的梯步及混凝土预制块护面进行复建，厚度02m,栉步净宽1.5m,总宽2.0m,采用C25舲浇筑，下铺设0.1m厚碎石垫层，梯步两侧设置C25段路缘石，长度0.5m,宽度0.3m,厚度O.15m。对左坝肩上游面采用C25钢筋校板护面，厚度0.2m,长度21.5m,并设置C25混凝土镇脚和齿槽。(3)下游坝坡终治：清除坡面杂草杂物；新建岸坡截水沟，内空尺寸为0.3mX0.3m；在下游坝坡高程350.57m处新建排水棱体，棱体顶部宽度2.5m,高度3.3m,内坡1:0.5,铺设碎石和粗砂垫层，厚度均为0.2m,外坡1:1.5,棱
8、体表层采用C25混凝土预制块压面，枝体坡脚处新建排水渠，内空尺寸为0.8mX0.8m(4)坝面排水设计在大坝左坝肩与岸坡结合处分别设置排水沟，排水沟断面尺寸均为030mX0.30m,采用C25磴浇筑，长度约40m。2、溢洪道上厚度、碾压遍数、层间结合、压实后的干密度，以及边坡尺寸等，严格按水利水电工槎单元工程施工质量验收评定标准-土石方工程SL631-2012施工。回填土石料应按土工试脸规程(YS/T5225-2016)等规范检查项目及取样次数要求进行，确定其参数是否达到设计值。试验检测应符合土工试险规程(YS/T5225-2016)的规定，检测结果应达到设计要求。(3)混凝土面板施工本工程上
9、游护面采用0.2m厚C25钢筋/面板，基础位于现状已成的坝坡上。在混凝土浇筑前，应清除大坝上游坡上的杂物、杂草及淤泥层，采用人工进行清理，再采用小型夯实设备夯实，然后再浇筑0.2m厚的C25钢筋舲。在面板浇筑前采用全站仪对坝面进行测量控制，将坝面进行分块并标出块序。钢筋制作与安装根据设计，在钢筋加工厂加工后人工搬运至各作业面自下而上进行焊接。橡胶止水质量及安装必须严格控制，按照分缝位置进行埋设，尽量减少接头，尽量减少大的挪动以免造成止水变形而影响止水质量，橡胶止水搭接长度应大于5cm。钢筋混凝土面板采用从两端向中间跳仓施工的方式，采取滑模施工。首先对测量好的坐标控制点进行加密拉线，标出C25面
10、板混凝土面，然后进行侧模架立，侧模架立根据拉好线的面板混凝土面由底端往坝顶逐段连续安装，架设完成后用10的圆钢穿过方木与面板钢筋焊接并用卡扣锁紧加固，确保侧模的强度、刚度、稳定性达到滑模运行的稳定要求。滑模由15t汽车起重机吊运至浇筑块安放在两侧模上，用2台卷扬机牵引拉住，将集料及溜槽全部吊运至滑模的工作平台上，然后慢慢松开使滑模缓慢下滑，滑动1.5m左右，停下来安放集料斗及溜槽，之滑行至周边。对局部滑宽度1m,路面采用C25舲涩筑。(2)增设公示牌3座、警示牌3座等。四、主要施工技术要求(-)大坝整治施工(1) 土石方开挖首先清除上、下游杂草，坝面清理均采用人工施工，采用人工分段开挖的施工办
11、法，胶轮车与人力运输相结合，弃渣运至指定的渔场。齿墙基础开挖采用人工配合机械开挖的方式，齿J啬基础要求坐落于基岩上或者碾压后的老土上，开挖至设计标高后，应及时报验，并进行地基承载力检测，要求不低于10Okpa,待基础检脸合格后，应及时进行齿墙混凝土浇筑，混凝土严格按照相关施工规范进行养护，齿墙施工过程中应随时监测大坝坝坡稳定性。(2) 土石方填筑土石料填筑前应根据工程特点、填料种类、设计指标(干密度、压实度等)、施工条件和施工单位的压实机具等因素，进行碾压试脸。碾压试验的施工参数的正确性和合理性应以是否满足设计土石填料物理力学指标为准。土料回填压实度要求不低于96%,设计干密度要求不小于1.6
12、t施工中以控制经碾压试脸确定的施工参数为主，压实检测验收合格后方可铺筑上层新料。溢洪道两侧边喑回填力求全断面平行上升，分层碾压，上下层分段位置应错开。填筑质量控制与检查必须贯穿整个填筑过程，检查填筑料、检测含水量变化、铺按照设计要求铺设垫层及反滤层，铺设大块石，完成棱体的砌筑，至设计高程附近时，在楼体表面采用千曲C25预制块，混凝土预制块可在现场预制，58t自卸汽车运输至坝脚。砌筑过程施工严格遵守砌体工程施工质量验收规范(GB50203-2011)规定，采用平缝砌筑法人工坳筑，砌筑时将砌体宽面和坡面竖向垂直，与横向平行。施工时应挂线进行砌筑，自下而上，力求紧靠密实，表面平整。(二)溢洪道工程施
13、工施工顺序为：溢洪道底板及淤泥开挖，清洗干净，浇筑混凝土底板，对施工中破损的部位进行修复。溢洪道底板开挖主要以LOm3挖机开挖为主，配合人工开挖，胶轮车与人力运输相结合，弃渣运至指定的渣场；混凝土均采用0.4强制式搅拌机就近拌制，人工立模。般采用人工手推胶轮车运至浇筑点却料后人工入仓，采用插入式振捣器振捣密实，然后采用人工抹面收光。(三)放水设施工程施工(1)卧管施工：放水设施施工前采用倒虹吸管和水泵柚水等方式将库内水位降至死水位以下，在左坝肩位置采用钢筋跄重新修建。放水卧管诊拌制采用0.40舲拌和机拌制，手推车运榆入仓，振动棒振捣。(2)涵管施工：涵管施工采用拖拉管施工方法。拖拉管施工采用水
14、平导向钻进法，它的主要特点是，可根据预先设计好的牵引线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达接收地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔扩大至所需直径，并模与侧模摩擦力较大无法下滑及后浇块直接再混凝土面上滑行时，采用拉棍推滑模直至周边。混凝土面板自下而上滑行浇筑，面板混凝土料由1台0.4强制式搅拌机就近拌制后运至浇筑块的坝顶卸料，由溜槽运至仓面，再由人工进行平仓振捣。混凝土入仓不行均匀布料，并及时振捣，振捣应充分，保证混凝土施工质量，滑模拉动时间，根据面板滉凝土的凝结状态而
15、定。为了确保混凝土的施工质量，在面板压平抹光后根据天气气候情况及时覆盖和海水保温、保湿养护，养护必须由专人负责，并应做好养护记录，直至蓄水为止。(4)下游框格修复在新建排水棱体时，会对下游坝坡已成的框格混凝土护坡破坏和挖出，棱体修建后需要对破损的下游坝坡进行修复。采用机械与人工配合施工，机械破碎原护坡后人工清理，再采用人工掏挖出框格梁，然后在绑扎钢筋，最后进行混凝土浇筑：框格梁施工完毕后，再进行框格内护坡或草皮的移栽。采用人工分段开挖和分段回填的施工办法，胶轮车与人力运输相结合，弃渣运至指定的渣场，运距约100m。雨季施工要采取一定的保护措施，坝体土碾压遍数、填筑厚度、最优含水率须经现场试验确定，校拌制采用拌合机拌制。(4)坝顶及防浪墙施工施工顺序为：开挖基槽T铺设路肩石T浇筑防浪墙T整平恢复坝顶。采用人工分段进行，运输方法采用胶轮车与人力相结合，弃渣运至指定的渣场，运距约50m。(5)排水棱体施工根据设计高程及结构尺寸，先用挖机破损原混凝土护坡，再进行测量放线，然后在孔洞形成后，将导向头卸下，装上一钻头，钻头孔径比孔洞大1.5倍，然后将钻头往回拖拉至初始位置，卸下该钻头，换上更大的钻头，来回数次，直到达到规范要求。为了防止塌孔，在注射的水中加入外加剂，外加剂相关指标参照规范，该外加剂有固化洞壁。润滑钻杆等作用。牵引管道钻孔完成后，
