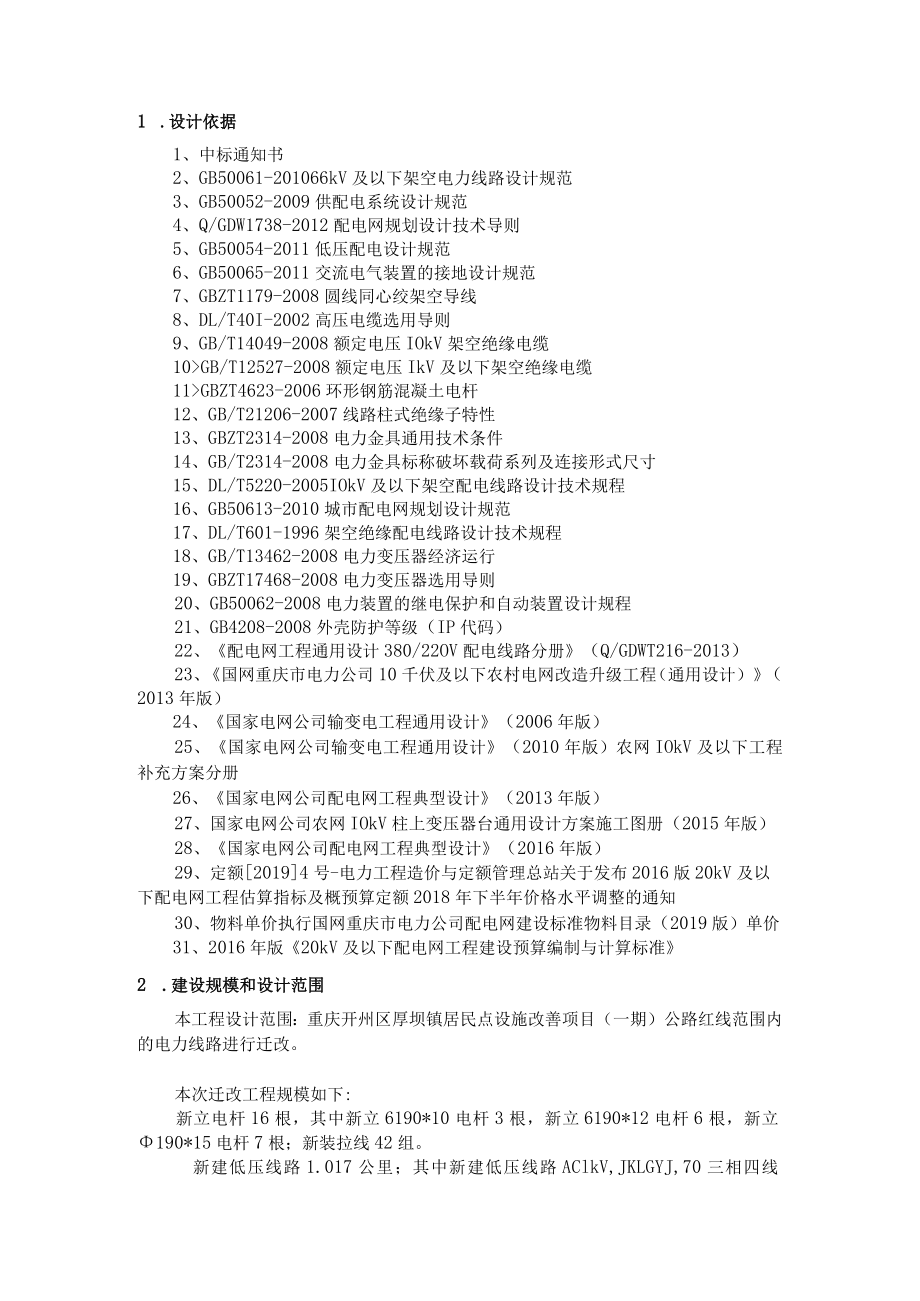

1、居民点设施改善项目（一期）青坪村1号变等台区低压线路迁改工程施工设计说明书目录333661,设计依据2 .建设规模和设计范围13路径状况3 .工程运距以及地形、地质4 .导线、设备、杆塔、金具选型5 .导线安全系数的选取6 .彳牛7 .对地距离和交叉跨越8 .防雷接地9 .杆塔编号10 .女全识IL注意事项1 .设计依据1、中标通知书2、GB50061-201066kV及以下架空电力线路设计规范3、GB50052-2009供配电系统设计规范4、Q/GDW1738-2012配电网规划设计技术导则5、GB50054-2011低压配电设计规范6、GB50065-2011交流电气装置的接地设计规范7、
2、GBZT1179-2008圆线同心绞架空导线8、DL/T40I-2002高压电缆选用导则9、GB/T14049-2008额定电压IOkV架空绝缘电缆10GB/T12527-2008额定电压IkV及以下架空绝缘电缆11GBZT4623-2006环形钢筋混凝土电杆12、GB/T21206-2007线路柱式绝缘子特性13、GBZT2314-2008电力金具通用技术条件14、GB/T2314-2008电力金具标称破坏载荷系列及连接形式尺寸15、DL/T5220-2005IOkV及以下架空配电线路设计技术规程16、GB50613-2010城市配电网规划设计规范17、DL/T601-1996架空绝缘配电线
3、路设计技术规程18、GB/T13462-2008电力变压器经济运行19、GBZT17468-2008电力变压器选用导则20、GB50062-2008电力装置的继电保护和自动装置设计规程21、GB4208-2008外壳防护等级（IP代码）22、配电网工程通用设计380/22OV配电线路分册（Q/GDWT216-2013）23、国网重庆市电力公司10千伏及以下农村电网改造升级工程（通用设计）（2013年版）24、国家电网公司输变电工程通用设计（2006年版）25、国家电网公司输变电工程通用设计（2010年版）农网IOkV及以下工程补充方案分册26、国家电网公司配电网工程典型设计（2013年版）27
4、、国家电网公司农网IOkV柱上变压器台通用设计方案施工图册（2015年版）28、国家电网公司配电网工程典型设计（2016年版）29、定额20194号-电力工程造价与定额管理总站关于发布2016版20kV及以下配电网工程估算指标及概预算定额2018年下半年价格水平调整的通知30、物料单价执行国网重庆市电力公司配电网建设标准物料目录（2019版）单价31、2016年版20kV及以下配电网工程建设预算编制与计算标准2 .建设规模和设计范围本工程设计范围：重庆开州区厚坝镇居民点设施改善项目（一期）公路红线范围内的电力线路进行迁改。本次迁改工程规模如下:新立电杆16根，其中新立6190*10电杆3根，新
5、立6190*12电杆6根，新立190*15电杆7根；新装拉线42组。新建低压线路1.017公里；其中新建低压线路AClkV,JKLGYJ,70三相四线0.404公里，新建低压线路AClkV,JKLGYJ,70单相二线0.613公里。改造下户线0.134公里；其中改造下户线AClkV,JKYJ,16,单相二线下户线0.077公里，改造下户线AClkV,JKYJ,35三相四线下户线,0.057公里。拆除工程量如下：拆除电杆16根，拉线4组，横担20块。拆除0.22kV线路JL/G1A,16钢芯铝绞线0.53公里。拆除0.4kV线路JL/G1A,16钢芯铝绞线0.36公里。拆除0.4kV线路AClk
6、V,JKLGYJ-70架空绝缘线0.26公里。3路径状况根据规划及运行要求，综合考虑施工、运行、交通条件、与已建线路交叉跨越和线路长度等因素，避开沿线的重要设施及规划区，在拟定路径方案时，进行多方案综合比较，使路径走向安全可靠，经济合理。本工程线路走廊，满足规范以及运行维护要求。本次不设计到大面积原始森林、重大砍伐；（详见本工程平面路径图）。导线对地及交叉跨越物的最小距离按GB50061-201066kV及以下架空电力线路设计规范的规定执行。3 .工程运距以及地形、地质本工程地形比例:平地本乐丘陵本、山地30%地质比例：普通土20羯松砂石40羯岩石40机本工程汽车运输距离：25公里；人力运输距
7、离：0.1km；4,导线、设备、杆塔、金具选型4.1导线选型架空导线型号：AClkV,JKLGYJ,70AClkV,JKLGYJ,35AClkV,JKLYJ,16o4.2设备选型4.3杆塔选型本工程杆型选择参照国家电网公司配电网工程典型设计（2016版）和国家电网公司380/22OV配电网工程典型设计。杆型全部采用双横担架设。本工程IOkV线路跳线选用57-2柱式绝缘子，耐张杆选用XP-70B悬式瓷绝缘子，每串2片，本工程拉线全部采用绝缘拉线。新立电杆选用锥形部分预应力水泥杆：19012m;19015m,15010m;4.4金具选型根据“设计规定”，普通地段金具强度的安全系数为最大使用荷载情况
8、不小于2.5,断线情况不小于1.5o本工程导线联结金具采用GB/T2314-2008电力金具通用技术条件中的电力金具，与导线直接相联接的金具采用节能型铝合金金具，本次设计选用型号均为已确定的招标厂家的电力金具产品。5 .导线安全系数的选取架空导线安全系数：6.56 .气象条件表8-1重庆地区典型气象条件表工况名称覆冰厚度（kg?）风速(ms)温度（）大风02510年平0015覆冰510-5高温0040校验0015安装0100外过01015内过01515过牵00-20低温月均温00-57 .对地距离和交叉跨越7.1 导线与地面的最小距离，在最大计算孤垂情况下，应符合表9-1的规定.表9T导线与地
9、面的最小距离（m）线路经过区域最小距离线路电压3kV以下3kV-10kV35kV66kV人口密集地区6.06.57.0人口稀少地区5.05.56.0交通困难地区4.04.55.072导线与山坡、峭壁、岩石间的的最小距离，在最大计算风偏情况下，应符合表9-2的规定。表9-2导线与山坡、峭壁、岩石间的最小距离（ITI）线路经过地区最小距离线路电压3kV以下3kV-10kV35kV66kV步行可以到达的山坡3.04.55.0步行不能到达的山坡、峭壁、岩石1.01.53.07.3 导线与建筑物之间的垂直距离，在最大计算孤垂情况下，应符合表9-3的规定。表9-3导线与建筑物之间的最小垂直的距离（m）线路
10、电压3kV3kV-10kV35kV66kV距离3.03.04.05.07 .4边导线与建筑物之间的最小距离架空电力线路在最大计算风偏情况下，边导线与城市多层建筑或城市规划建筑线间的最小水平距离，以及边导线与不在规划范围内的城市建筑物间的最小距离，应符合表9-4的规定。架空电力线路边导线与不在规划范围内的建筑物间水平距离，在无风偏的情况下，不应小于表9-4所列数值的50%。表9-4边导线与建筑物之间的最小距离（m）线路电压3kV3kV10kV35kV66kV距离1.01.53.04.08 .5导线与树木（考虑自然生长高度）之间的最小垂直距离，应符合表9-5的规定。表9-6导线公园、绿化区或防护林
11、带的树木之间的最小距离（m）线路电压3kV3kVIOkV35kV-66kV距离3.03.04.09 .6导线与公园、绿化区或防护林带的树木之间的最小距离，在最大计算风偏情况下，应符合表9-6的规定。表9-6导线公园、绿化区或防护林带的树木之间的最小距离（m）线路电压3kV3kV-IOkV35kV66kV距离3.03.03.510 7导线与果树、经济作物或城市绿化灌木之间的最小垂直距离，在最大计算孤垂情况下，应符合表9-7的规定。表9-7导线与果树、经济作物或城市绿化灌木之间的最小垂直距离（m）线路电压3kV3kVIokV35kV66kV距离1.51.53.07.8导线与街道行道树之间的最小距离
12、，应符合表9-8的规定。表9-8导线与街道行道树之间的最小距离（IiI）检验状况最小距离线路电压3kV以下3kV-10kV35kV-66kV最大计算孤垂情况下的孤垂距离1.01.53.0最大计算风偏情况下的水平距离1.02.03.57.9导线主要交叉跨越。表9-9主要交叉跨越表项目跨（穿）越次数备注IlOkV线路无大沟无IOkV线路无低压线路无公路无通讯线路无河流无11 .防雷接地采用氧化锌避雷器，主要用于保护电缆及设备，接地电阻不大于10欧；变压器接地电阻不大于4欧；设备接地电阻不大于10欧；接地敷设满足规程规范要求。12 .杆塔编号线路竣工后，按供电公司的调度和中心命令对线路每基杆塔进行重
13、新编号。13 .安全标识警示标志：在公路旁的电杆应喷刷红、白相间的反光标志或贴红、白相间的反光标志（材料不易褪色、粘贴牢固可靠），红、白相间IoomnI,即红、白颜色宽度为IoOmm,面积从杆底往上20Omm起，至少不应小于1m。安装在道路旁或人行道上的拉线装设红、白相间的保护管。14 .注意事项1、电杆基础及拉线盘埋深严格按施工规程规范实施。2、更换电杆时不得损坏导线。3、紧线时在挂线点反侧打好临时拉线，平衡导线40%的张力。4、设备安装前应进行外观及内部检查，各零部件、组件要完整、合格、无损、无异物。5、必须严格执行安装工艺规程要求。6、所使用的工器具必须清洁，并满足装配的要求。7、整体安装调试合格后，应清洁抹净，各零部件的可调连接部位均应用红漆打点标记，出线端接线处应涂抹有防腐油脂。8、合理安排施工顺序，减少停电时间，减少用户损失。9、注意施工安全，防止发生人身触电事故。10、方杆及大拔稍杆必须浇筑混凝土基础，基础浇灌必须严格按规程规范实施。11、必须将相序核对无误后在进行接线。12、绝缘导线剥皮后再与耐张线夹连接。
