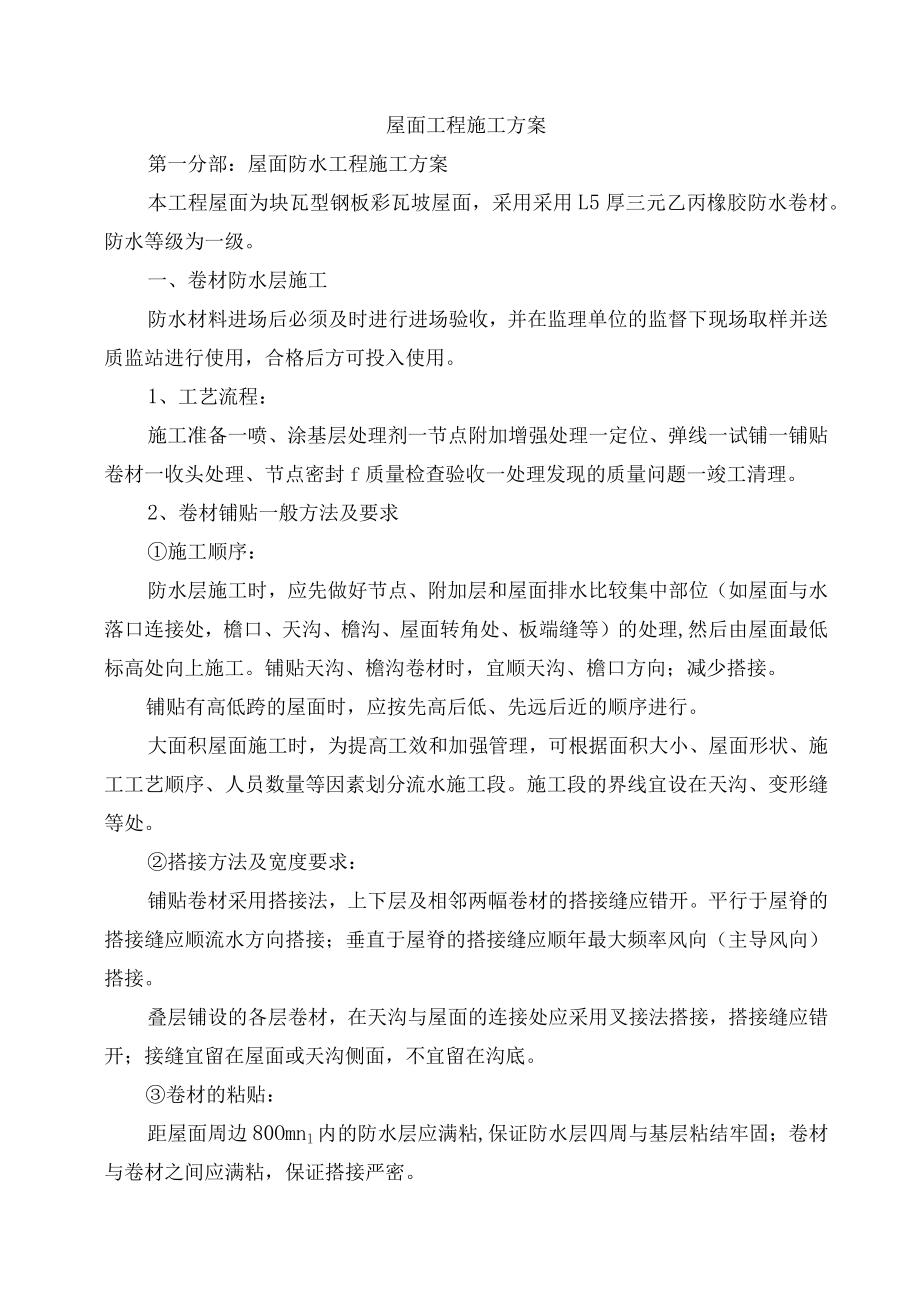

1、屋面工程施工方案第一分部：屋面防水工程施工方案本工程屋面为块瓦型钢板彩瓦坡屋面，采用采用L5厚三元乙丙橡胶防水卷材。防水等级为一级。一、卷材防水层施工防水材料进场后必须及时进行进场验收，并在监理单位的监督下现场取样并送质监站进行使用，合格后方可投入使用。1、工艺流程：施工准备一喷、涂基层处理剂一节点附加增强处理一定位、弹线一试铺一铺贴卷材一收头处理、节点密封f质量检查验收一处理发现的质量问题一竣工清理。2、卷材铺贴一般方法及要求施工顺序：防水层施工时，应先做好节点、附加层和屋面排水比较集中部位（如屋面与水落口连接处，檐口、天沟、檐沟、屋面转角处、板端缝等）的处理,然后由屋面最低标高处向上施工。
2、铺贴天沟、檐沟卷材时，宜顺天沟、檐口方向；减少搭接。铺贴有高低跨的屋面时，应按先高后低、先远后近的顺序进行。大面积屋面施工时，为提高工效和加强管理，可根据面积大小、屋面形状、施工工艺顺序、人员数量等因素划分流水施工段。施工段的界线宜设在天沟、变形缝等处。搭接方法及宽度要求：铺贴卷材采用搭接法，上下层及相邻两幅卷材的搭接缝应错开。平行于屋脊的搭接缝应顺流水方向搭接；垂直于屋脊的搭接缝应顺年最大频率风向（主导风向）搭接。叠层铺设的各层卷材，在天沟与屋面的连接处应采用叉接法搭接，搭接缝应错开；接缝宜留在屋面或天沟侧面，不宜留在沟底。卷材的粘贴：距屋面周边80Omnl内的防水层应满粘,保证防水层四周与

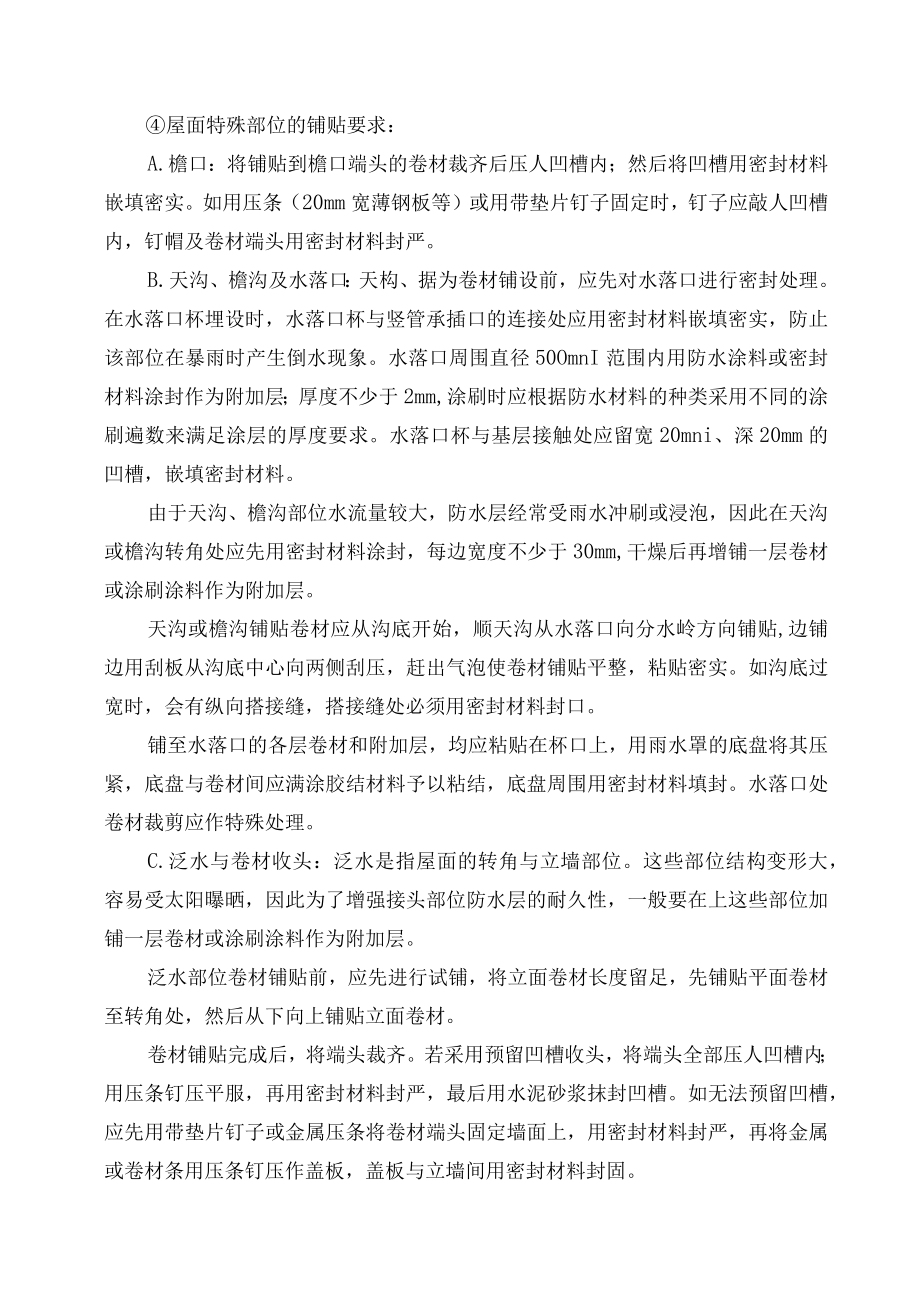

3、基层粘结牢固；卷材与卷材之间应满粘，保证搭接严密。屋面特殊部位的铺贴要求：A.檐口：将铺贴到檐口端头的卷材裁齐后压人凹槽内；然后将凹槽用密封材料嵌填密实。如用压条（20mm宽薄钢板等）或用带垫片钉子固定时，钉子应敲人凹槽内，钉帽及卷材端头用密封材料封严。B.天沟、檐沟及水落口：天构、据为卷材铺设前，应先对水落口进行密封处理。在水落口杯埋设时，水落口杯与竖管承插口的连接处应用密封材料嵌填密实，防止该部位在暴雨时产生倒水现象。水落口周围直径50OmnI范围内用防水涂料或密封材料涂封作为附加层；厚度不少于2mm,涂刷时应根据防水材料的种类采用不同的涂刷遍数来满足涂层的厚度要求。水落口杯与基层接触处应
4、留宽20mni、深20mm的凹槽，嵌填密封材料。由于天沟、檐沟部位水流量较大，防水层经常受雨水冲刷或浸泡，因此在天沟或檐沟转角处应先用密封材料涂封，每边宽度不少于30mm,干燥后再增铺一层卷材或涂刷涂料作为附加层。天沟或檐沟铺贴卷材应从沟底开始，顺天沟从水落口向分水岭方向铺贴,边铺边用刮板从沟底中心向两侧刮压，赶出气泡使卷材铺贴平整，粘贴密实。如沟底过宽时，会有纵向搭接缝，搭接缝处必须用密封材料封口。铺至水落口的各层卷材和附加层，均应粘贴在杯口上，用雨水罩的底盘将其压紧，底盘与卷材间应满涂胶结材料予以粘结，底盘周围用密封材料填封。水落口处卷材裁剪应作特殊处理。C.泛水与卷材收头：泛水是指屋面的

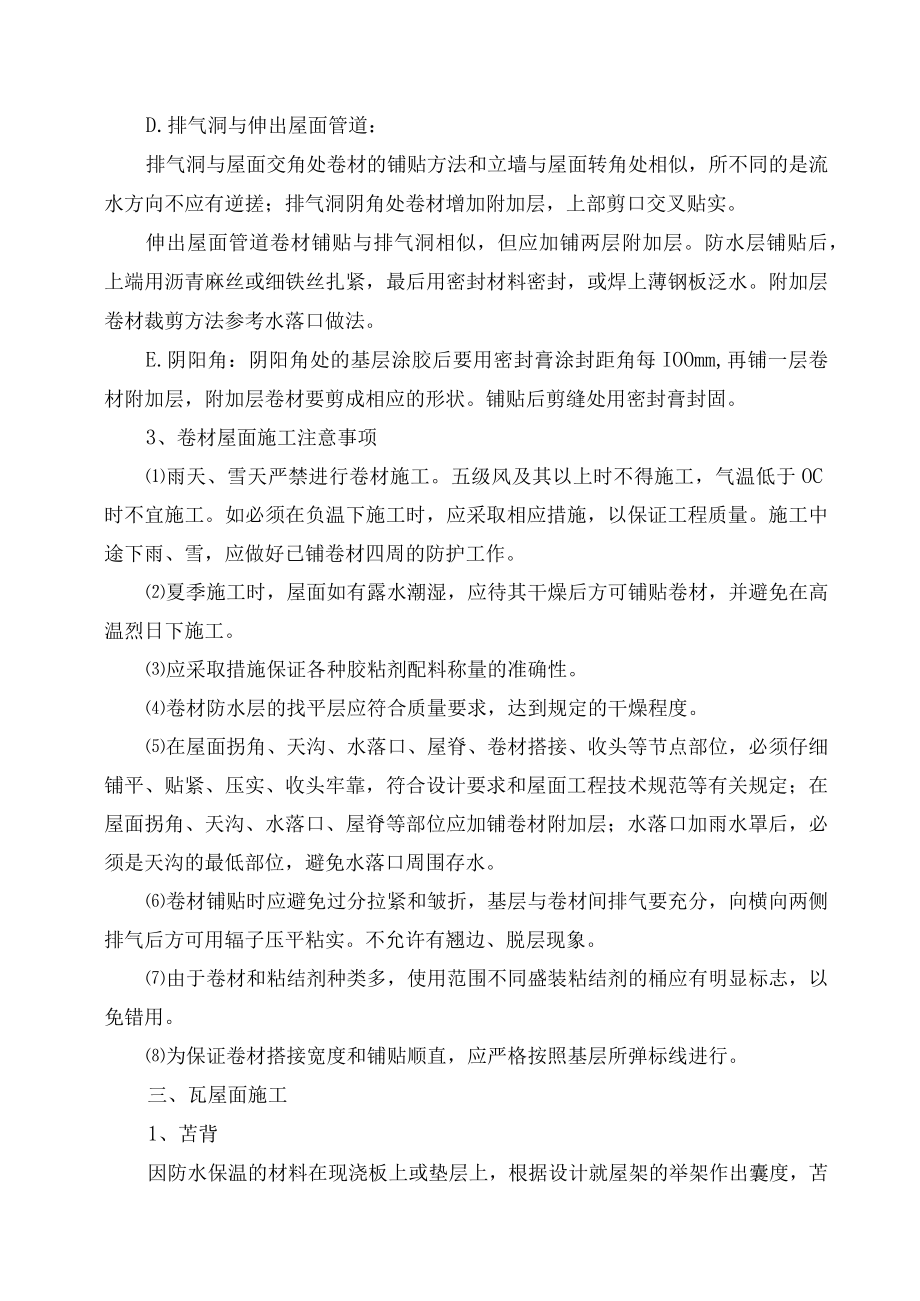

5、转角与立墙部位。这些部位结构变形大，容易受太阳曝晒，因此为了增强接头部位防水层的耐久性，一般要在上这些部位加铺一层卷材或涂刷涂料作为附加层。泛水部位卷材铺贴前，应先进行试铺，将立面卷材长度留足，先铺贴平面卷材至转角处，然后从下向上铺贴立面卷材。卷材铺贴完成后，将端头裁齐。若采用预留凹槽收头，将端头全部压人凹槽内；用压条钉压平服，再用密封材料封严，最后用水泥砂浆抹封凹槽。如无法预留凹槽，应先用带垫片钉子或金属压条将卷材端头固定墙面上，用密封材料封严，再将金属或卷材条用压条钉压作盖板，盖板与立墙间用密封材料封固。D.排气洞与伸出屋面管道：排气洞与屋面交角处卷材的铺贴方法和立墙与屋面转角处相似，所不
6、同的是流水方向不应有逆搓；排气洞阴角处卷材增加附加层，上部剪口交叉贴实。伸出屋面管道卷材铺贴与排气洞相似，但应加铺两层附加层。防水层铺贴后，上端用沥青麻丝或细铁丝扎紧，最后用密封材料密封，或焊上薄钢板泛水。附加层卷材裁剪方法参考水落口做法。E.阴阳角：阴阳角处的基层涂胶后要用密封膏涂封距角每IOOmm,再铺一层卷材附加层，附加层卷材要剪成相应的形状。铺贴后剪缝处用密封膏封固。3、卷材屋面施工注意事项雨天、雪天严禁进行卷材施工。五级风及其以上时不得施工，气温低于OC时不宜施工。如必须在负温下施工时，应采取相应措施，以保证工程质量。施工中途下雨、雪，应做好已铺卷材四周的防护工作。夏季施工时，屋面如
7、有露水潮湿，应待其干燥后方可铺贴卷材，并避免在高温烈日下施工。应采取措施保证各种胶粘剂配料称量的准确性。卷材防水层的找平层应符合质量要求，达到规定的干燥程度。在屋面拐角、天沟、水落口、屋脊、卷材搭接、收头等节点部位，必须仔细铺平、贴紧、压实、收头牢靠，符合设计要求和屋面工程技术规范等有关规定；在屋面拐角、天沟、水落口、屋脊等部位应加铺卷材附加层；水落口加雨水罩后，必须是天沟的最低部位，避免水落口周围存水。卷材铺贴时应避免过分拉紧和皱折，基层与卷材间排气要充分，向横向两侧排气后方可用辐子压平粘实。不允许有翘边、脱层现象。由于卷材和粘结剂种类多，使用范围不同盛装粘结剂的桶应有明显标志，以免错用。为
8、保证卷材搭接宽度和铺贴顺直，应严格按照基层所弹标线进行。三、瓦屋面施工1、苫背因防水保温的材料在现浇板上或垫层上，根据设计就屋架的举架作出囊度，苫完焦渣背后必须在焦渣背上再抹一层麻刀灰。（应注意，歇山建筑撒头苫背最好从排山位置往下翻活后再苫背，否则盖瓦陇会超过排山处位置,俄脊位置苫背，要小，且撒头处苫背不能太厚）。2、分中号陇1）悬山建筑分中号陇A、找出正脊的横向中点。B、从扶脊尽端往里返两个瓦口并找出第二个瓦口的中点。C、将这三个中点平移到前后坡檐头并按中点在每坡钉好五个瓦口。D、在确定的瓦口之间赶排瓦当。瓦口应比连檐外皮退进1596椽径，退进的部分为雀台。E、将各盖瓦陇中点号在脊上。（歇山
9、前后坡分中号陇同庆殿，但两端瓦口要从博缝外皮开始往里返活）。2）虎殿建筑撒头分中号陇A、找出扶脊中线，并在撒头灰背上做出标记，这条中线就是撒头中间一趟底瓦的中线。B、以这条中线为中心，放三个瓦口，找出另外两个瓦口的中点，然后这三个中点号在灰背上。C、将这三个中点平移到连檐上，按中点固定好三个瓦口，由于尻殿撒头只有一陇底瓦和两陇盖瓦，所以在分中的同时，就已将瓦当排好，并已在脊上号出标记了，前后坡和两撒头的12道中线就是虎殿屋顶各项工作的标准。D、翼角不分中，在前后坡和撒头钉好的瓦口之间赶排瓦当，应注意前后坡与撒头相交之处的两个瓦口应比其它瓦口短2/103/10,否则勾头就压不住割角滴子瓦的瓦翅。
10、3）歇山建筑撒头分中号陇A、找出扶脊中线。B、将前后坡边陇中与角梁中线交点垂直引到撒头上。C、将找到三个中点平移到连檐上。D、在三个瓦口间赶排瓦口，要单数。E、固定瓦口。F、将各盖瓦陇中点平移到脊上，并号出标记。（3）瓦底瓦A、冲陇：拴线铺灰，先将中间的三趟底瓦和两趟盖瓦瓦好。B、瓦檐头：拴线铺灰，将檐头滴子瓦和圆眼，勾头瓦瓦好，滴子瓦出檐最多不应超过本身长度的一半，在两端边陇滴子瓦下棱位置拴一条横线,用以控制每陇滴子瓦出檐和高低，在连檐处预留钢筋，钉住圆眼勾头，以防止瓦陇的下滑。C、瓦底瓦，先在齐头线，楞线和檐线上各拴一根短铅丝（吊鱼）吊鱼的长度根据线到边陇底瓦翅的距离定，然后开线，按照排好
11、的瓦当和背上号好陇的标记，把线的一端拴在一个插入脊上泥背中的铁钎上，另一端拴一块瓦，吊在屋檐下这条线为瓦刀线，瓦刀线的高低应以吊鱼底棱为准,底瓦灰的厚度不应超过灰背厚度，底瓦用板瓦必须挑选，底瓦窄头朝下从下往上依次瓦，底瓦搭接密度按二块筒瓦长等于五块板瓦长来定，即二筒五,最密不超过一筒三，瓦与瓦之间不铺灰，瓦要排正，底瓦陇的高低和直顺程度都应以瓦刀线为准，每块底瓦瓦翅宽头的上棱都要贴近瓦刀线。D、瓦盖瓦：按楞线到边陇盖瓦瓦翅的距离调好吊鱼的长短，然后以吊鱼为高低标准开线，瓦刀线两端以排好的盖瓦陇为准，盖瓦灰应稍硬于底瓦灰，盖瓦不要紧挨底瓦，它们之间的距离叫睁眼睁眼大小应为筒瓦高三分之一左右，盖
12、瓦要熊头朝上，从下往上依次安放上面筒瓦，压住下面筒瓦的熊头，熊头上熊头灰为黑色。房殿边陇应瓦瓦到垂脊位置，翼角瓦应从翼角端开始，其它同上。歇山撒头瓦陇应穿过博脊位置，翼角攒角无傍囊，拴线应沿屋架一直上行到后坡边陇盖瓦上，并应注意瓦囊要小，其它同上。E、捉节夹垄：将瓦垄清扫干净用小麻刀灰（掺色同瓦色）在筒瓦相接的地方勾抹（捉节），然后用夹垄灰（掺色）将睁眼抹平（夹垄），夹垄应分糙细两次夹垄，操作时要用瓦刀把灰塞严拍实，上口与瓦翅外棱抹平（背瓦翅），瓦翅一定要背严背实，不得开裂翘边，不得高出瓦翅，否则很容易开裂而造成渗漏，夹垄时应将垄灰赶轧光实，下脚应直顺，并应与上口垂直，与底瓦交接处无蝴I蝴窝和
13、多出的嘟噜灰。F、翼角瓦瓦：翼角瓦瓦从翼角端开始，叫攒角，攒角完后，开始瓦翼角瓦，从勾头上口正中，至前后坡边垄交点上口拴一道线（槎子线），它既是两坡翼角瓦相交点的连接，若庞殿屋为推山做法时;这条线应随之向前（后）坡方向弯曲，由于翼角向上翘起所以翼角底、盖瓦都不能水平放置，越靠近角梁就越不平，除边垄应与前后坡及撒头边垄同高外，其余应随屋架逐垄高起，两坡翼角相交处的两块滴子瓦要用割角滴子，瓦垄要瓦过斜当沟的位置。G、窝角沟的处理窝角沟部位的滴子瓦应改作斜房檐勾头，勾头瓦应改作羊蹄勾头，窝角沟部位的底瓦应改作沟筒。4、调脊正脊：A、当沟宽度应按正脊宽度，正脊两侧都要捏当沟，当沟与垂脊里侧底层脊砖交圈
14、。B、安放正吻，安放正吻前应先计算正吻兽座的位置，找出垂脊当沟外皮，两坡当沟要卡住兽座，但不能太往里，应露出兽座花饰，如不合适，可以加放吻垫，正吻里要装铁钉应与兽桩十字相交，并拴牢。C、砌正通脊，两端正吻之间，拴线铺灰砌正通脊，脊砖应事先经过计算再砌置，找出屋顶中点，以此为中砌脊砖，即龙口，然后向两边赶排，耍单数。D、扣脊瓦，正脊最后一层砌扣脊瓦。垂脊：A、虎殿垂脊应用斜当沟，两面用，里侧斜当沟与正脊正当沟交圈，外侧斜当沟与吻下当沟交圈。B、捏脊砖瓦当沟上砌捏脊砖最上层为扣脊瓦，歇山建筑中歇山俄脊作法与尻殿垂脊大致相同，不同的是与垂脊相交的能脊砖用割角能脊砖，能脊斜当沟与垂脊正当沟交圈，为使俄
