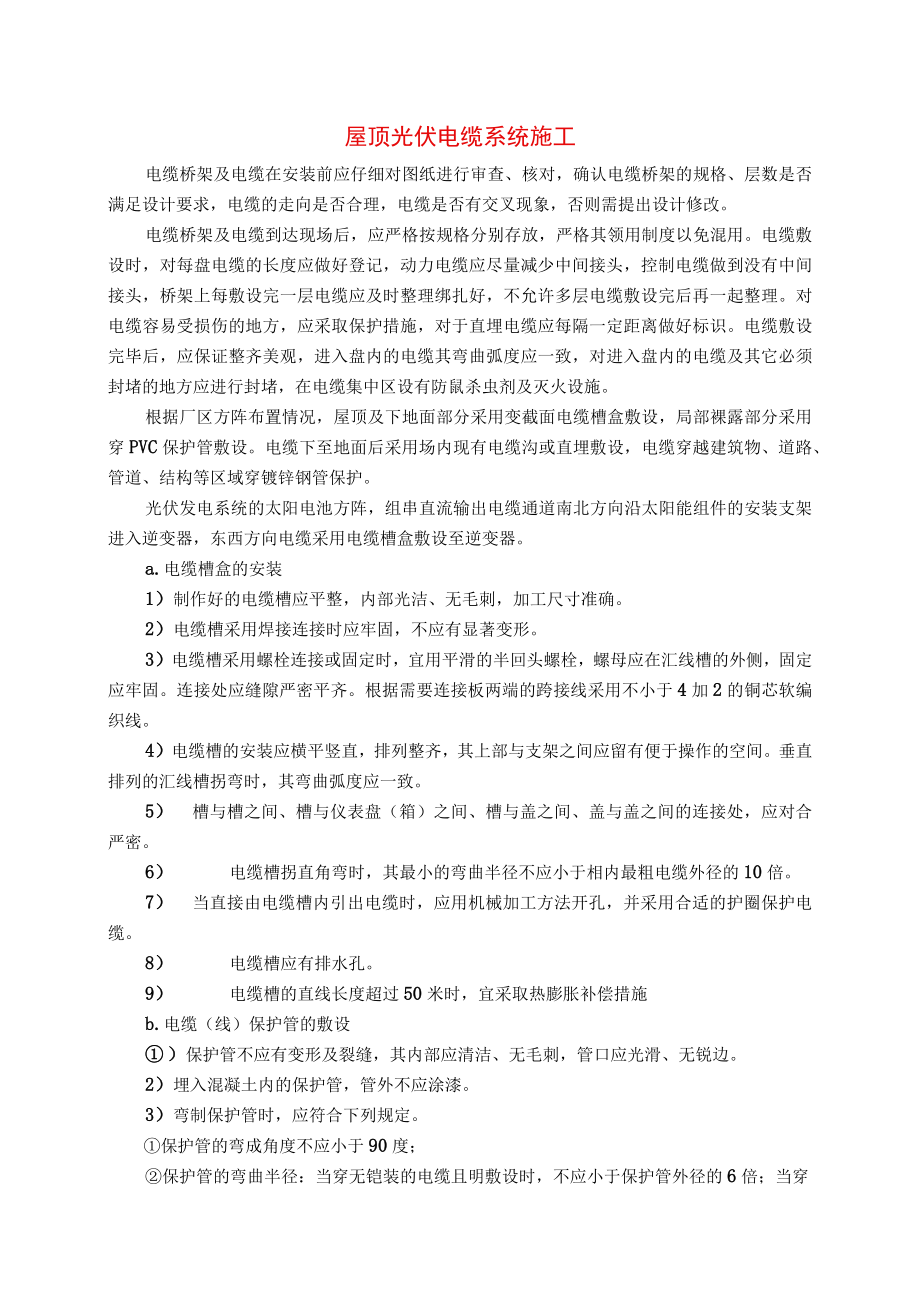

1、屋顶光伏电缆系统施工电缆桥架及电缆在安装前应仔细对图纸进行审查、核对，确认电缆桥架的规格、层数是否满足设计要求，电缆的走向是否合理，电缆是否有交叉现象，否则需提出设计修改。电缆桥架及电缆到达现场后，应严格按规格分别存放，严格其领用制度以免混用。电缆敷设时，对每盘电缆的长度应做好登记，动力电缆应尽量减少中间接头，控制电缆做到没有中间接头，桥架上每敷设完一层电缆应及时整理绑扎好，不允许多层电缆敷设完后再一起整理。对电缆容易受损伤的地方，应采取保护措施，对于直埋电缆应每隔一定距离做好标识。电缆敷设完毕后，应保证整齐美观，进入盘内的电缆其弯曲弧度应一致，对进入盘内的电缆及其它必须封堵的地方应进行封堵，
2、在电缆集中区设有防鼠杀虫剂及灭火设施。根据厂区方阵布置情况，屋顶及下地面部分采用变截面电缆槽盒敷设，局部裸露部分采用穿PVC保护管敷设。电缆下至地面后采用场内现有电缆沟或直埋敷设，电缆穿越建筑物、道路、管道、结构等区域穿镀锌钢管保护。光伏发电系统的太阳电池方阵，组串直流输出电缆通道南北方向沿太阳能组件的安装支架进入逆变器，东西方向电缆采用电缆槽盒敷设至逆变器。a.电缆槽盒的安装1）制作好的电缆槽应平整，内部光洁、无毛刺，加工尺寸准确。2）电缆槽采用焊接连接时应牢固，不应有显著变形。3）电缆槽采用螺栓连接或固定时，宜用平滑的半回头螺栓，螺母应在汇线槽的外侧，固定应牢固。连接处应缝隙严密平齐。根据
3、需要连接板两端的跨接线采用不小于4加2的铜芯软编织线。4）电缆槽的安装应横平竖直，排列整齐，其上部与支架之间应留有便于操作的空间。垂直排列的汇线槽拐弯时，其弯曲弧度应一致。5） 槽与槽之间、槽与仪表盘（箱）之间、槽与盖之间、盖与盖之间的连接处，应对合严密。6） 电缆槽拐直角弯时，其最小的弯曲半径不应小于相内最粗电缆外径的10倍。7） 当直接由电缆槽内引出电缆时，应用机械加工方法开孔，并采用合适的护圈保护电缆。8） 电缆槽应有排水孔。9） 电缆槽的直线长度超过50米时，宜采取热膨胀补偿措施b.电缆（线）保护管的敷设 ）保护管不应有变形及裂缝，其内部应清洁、无毛刺，管口应光滑、无锐边。2）埋入混凝

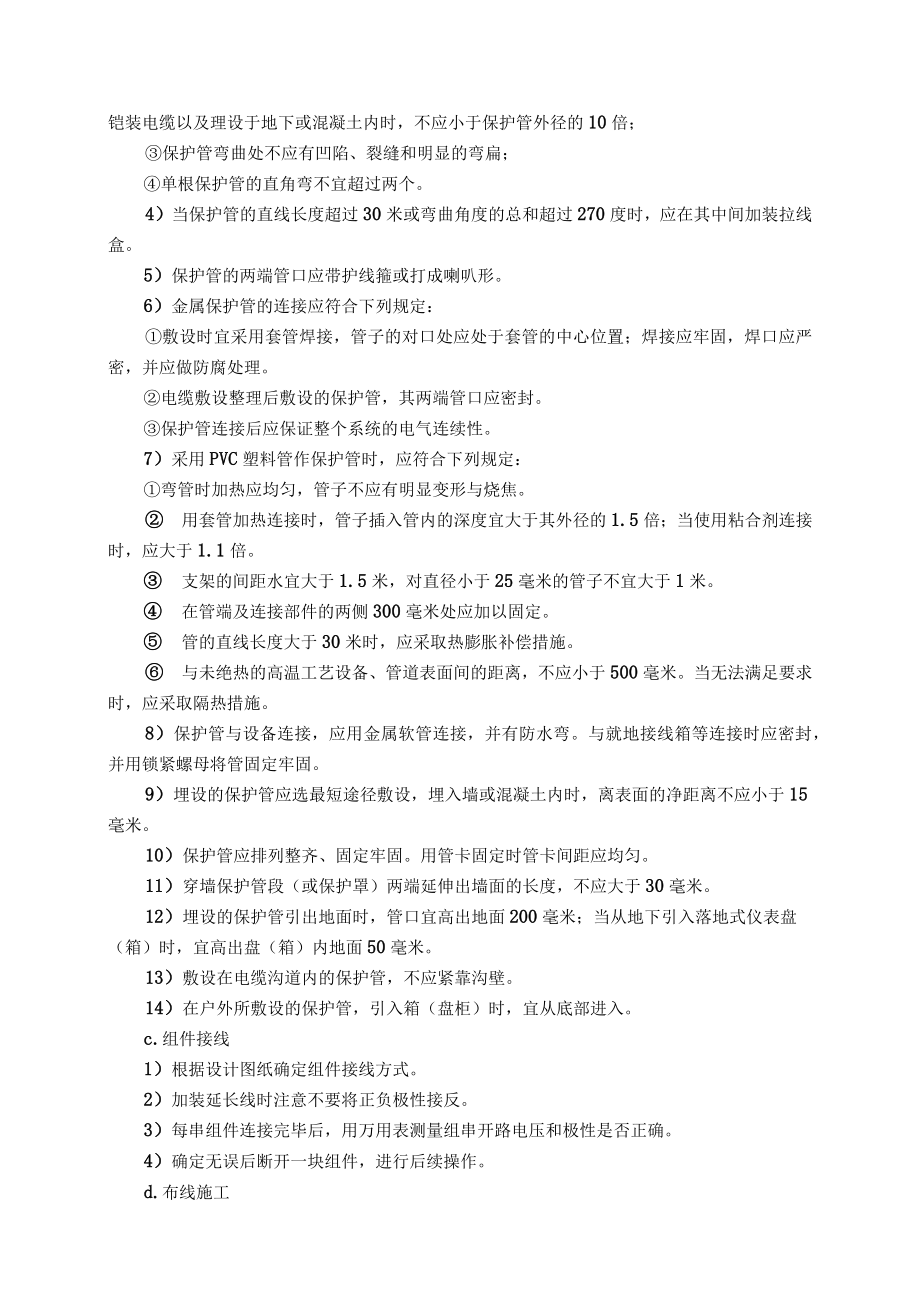

4、土内的保护管，管外不应涂漆。3）弯制保护管时，应符合下列规定。保护管的弯成角度不应小于90度；保护管的弯曲半径：当穿无铠装的电缆且明敷设时，不应小于保护管外径的6倍；当穿铠装电缆以及理设于地下或混凝土内时，不应小于保护管外径的10倍；保护管弯曲处不应有凹陷、裂缝和明显的弯扁；单根保护管的直角弯不宜超过两个。4）当保护管的直线长度超过30米或弯曲角度的总和超过270度时，应在其中间加装拉线盒。5）保护管的两端管口应带护线箍或打成喇叭形。6）金属保护管的连接应符合下列规定：敷设时宜采用套管焊接，管子的对口处应处于套管的中心位置；焊接应牢固，焊口应严密，并应做防腐处理。电缆敷设整理后敷设的保护管，其
5、两端管口应密封。保护管连接后应保证整个系统的电气连续性。7）采用PVC塑料管作保护管时，应符合下列规定：弯管时加热应均匀，管子不应有明显变形与烧焦。 用套管加热连接时，管子插入管内的深度宜大于其外径的1.5倍；当使用粘合剂连接时，应大于1.1倍。 支架的间距水宜大于1.5米，对直径小于25毫米的管子不宜大于1米。 在管端及连接部件的两侧300毫米处应加以固定。 管的直线长度大于30米时，应采取热膨胀补偿措施。 与未绝热的高温工艺设备、管道表面间的距离，不应小于500毫米。当无法满足要求时，应采取隔热措施。8）保护管与设备连接，应用金属软管连接，并有防水弯。与就地接线箱等连接时应密封，并用锁紧螺
6、母将管固定牢固。9）埋设的保护管应选最短途径敷设，埋入墙或混凝土内时，离表面的净距离不应小于15毫米。10）保护管应排列整齐、固定牢固。用管卡固定时管卡间距应均匀。11）穿墙保护管段（或保护罩）两端延伸出墙面的长度，不应大于30毫米。12）埋设的保护管引出地面时，管口宜高出地面200毫米；当从地下引入落地式仪表盘（箱）时，宜高出盘（箱）内地面50毫米。13）敷设在电缆沟道内的保护管，不应紧靠沟壁。14）在户外所敷设的保护管，引入箱（盘柜）时，宜从底部进入。c.组件接线1）根据设计图纸确定组件接线方式。2）加装延长线时注意不要将正负极性接反。3）每串组件连接完毕后，用万用表测量组串开路电压和极性

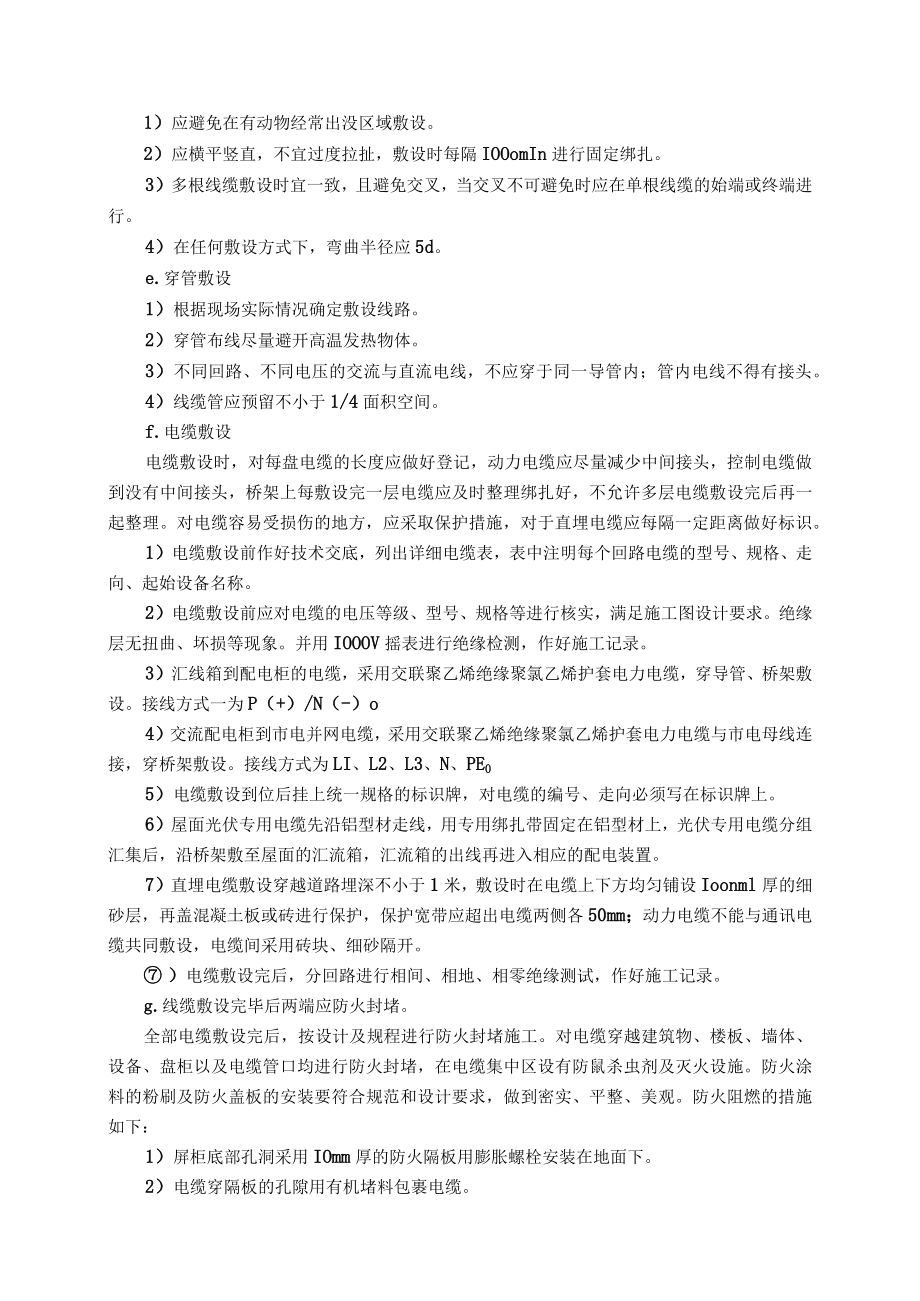

7、是否正确。4）确定无误后断开一块组件，进行后续操作。d.布线施工1）应避免在有动物经常出没区域敷设。2）应横平竖直，不宜过度拉扯，敷设时每隔IOOomIn进行固定绑扎。3）多根线缆敷设时宜一致，且避免交叉，当交叉不可避免时应在单根线缆的始端或终端进行。4）在任何敷设方式下，弯曲半径应5d。e.穿管敷设1）根据现场实际情况确定敷设线路。2）穿管布线尽量避开高温发热物体。3）不同回路、不同电压的交流与直流电线，不应穿于同一导管内；管内电线不得有接头。4）线缆管应预留不小于1/4面积空间。f.电缆敷设电缆敷设时，对每盘电缆的长度应做好登记，动力电缆应尽量减少中间接头，控制电缆做到没有中间接头，桥架上
8、每敷设完一层电缆应及时整理绑扎好，不允许多层电缆敷设完后再一起整理。对电缆容易受损伤的地方，应采取保护措施，对于直埋电缆应每隔一定距离做好标识。1）电缆敷设前作好技术交底，列出详细电缆表，表中注明每个回路电缆的型号、规格、走向、起始设备名称。2）电缆敷设前应对电缆的电压等级、型号、规格等进行核实，满足施工图设计要求。绝缘层无扭曲、坏损等现象。并用IOOOV摇表进行绝缘检测，作好施工记录。3）汇线箱到配电柜的电缆，采用交联聚乙烯绝缘聚氯乙烯护套电力电缆，穿导管、桥架敷设。接线方式一为P（+）/N（-）o4）交流配电柜到市电并网电缆，采用交联聚乙烯绝缘聚氯乙烯护套电力电缆与市电母线连接，穿桥架敷设
9、。接线方式为LI、L2、L3、N、PE05）电缆敷设到位后挂上统一规格的标识牌，对电缆的编号、走向必须写在标识牌上。6）屋面光伏专用电缆先沿铝型材走线，用专用绑扎带固定在铝型材上，光伏专用电缆分组汇集后，沿桥架敷至屋面的汇流箱，汇流箱的出线再进入相应的配电装置。7）直埋电缆敷设穿越道路埋深不小于1米，敷设时在电缆上下方均匀铺设Ioonml厚的细砂层，再盖混凝土板或砖进行保护，保护宽带应超出电缆两侧各50mm；动力电缆不能与通讯电缆共同敷设，电缆间采用砖块、细砂隔开。 ）电缆敷设完后，分回路进行相间、相地、相零绝缘测试，作好施工记录。g.线缆敷设完毕后两端应防火封堵。全部电缆敷设完后，按设计及规
10、程进行防火封堵施工。对电缆穿越建筑物、楼板、墙体、设备、盘柜以及电缆管口均进行防火封堵，在电缆集中区设有防鼠杀虫剂及灭火设施。防火涂料的粉刷及防火盖板的安装要符合规范和设计要求，做到密实、平整、美观。防火阻燃的措施如下：1）屏柜底部孔洞采用IOmm厚的防火隔板用膨胀螺栓安装在地面下。2）电缆穿隔板的孔隙用有机堵料包裹电缆。3）用IOmln厚的隔板按屏柜大小切割后安装在屏板底部。4）电缆穿封堵墙隔板的孔隙用有机堵料严密封堵成形。5）清洁安装阻火墙处的电缆、桥架及开关柜壁，使之干燥、无灰尘与杂物。6）在电缆进入盘柜间隙涂有机堵料。7）盘柜进线孔用有机堵料包裹电缆封堵处。8）电缆穿隔板的孔隙用有机堵料严密封堵成形。
