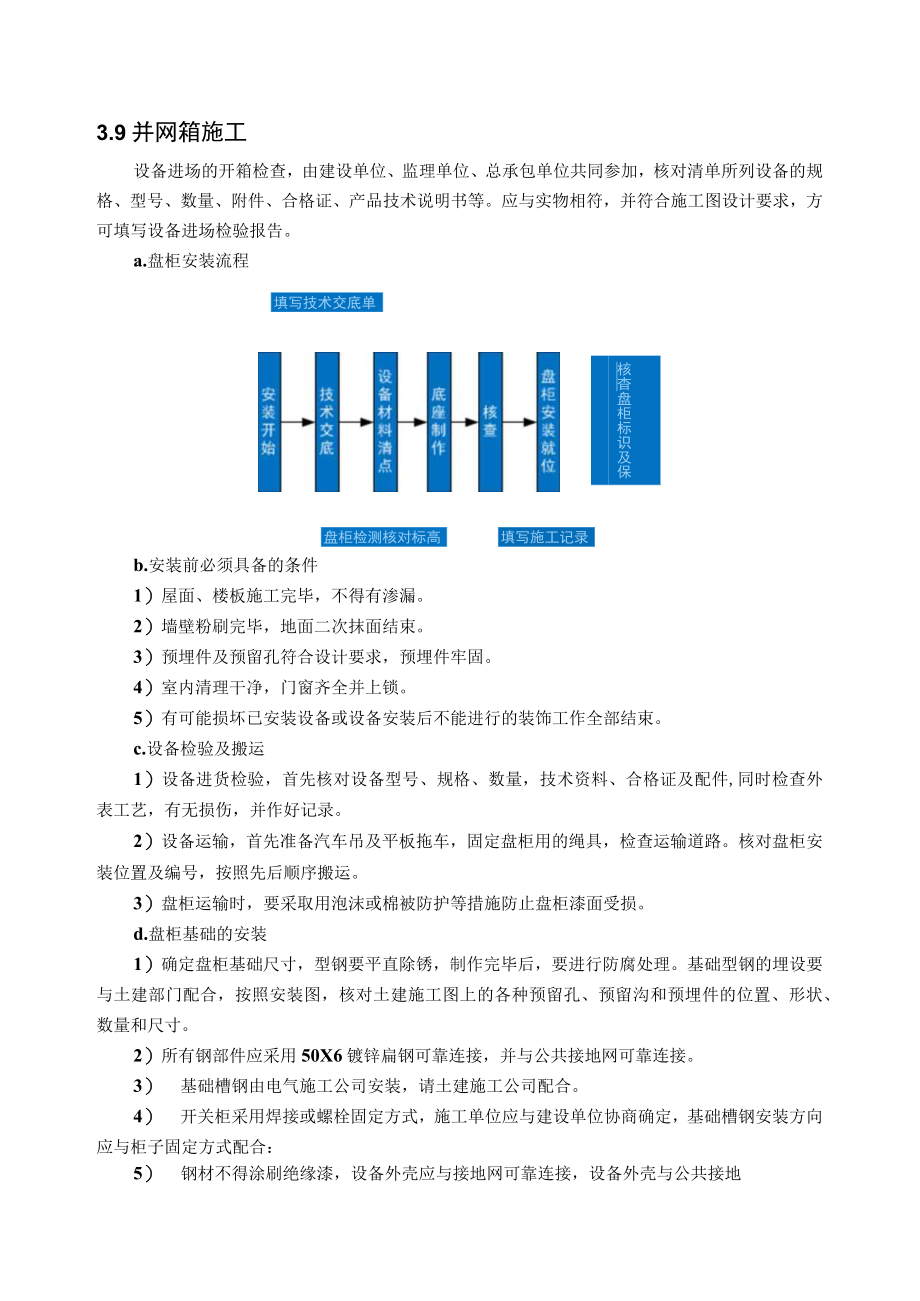

1、3.9并网箱施工设备进场的开箱检查，由建设单位、监理单位、总承包单位共同参加，核对清单所列设备的规格、型号、数量、附件、合格证、产品技术说明书等。应与实物相符，并符合施工图设计要求，方可填写设备进场检验报告。a.盘柜安装流程填写技术交底单盘柜检测核对标高填写施工记录核杳盘柜标识及保护b.安装前必须具备的条件1）屋面、楼板施工完毕，不得有渗漏。2）墙壁粉刷完毕，地面二次抹面结束。3）预埋件及预留孔符合设计要求，预埋件牢固。4）室内清理干净，门窗齐全并上锁。5）有可能损坏已安装设备或设备安装后不能进行的装饰工作全部结束。c.设备检验及搬运1）设备进货检验，首先核对设备型号、规格、数量，技术资料、合
2、格证及配件,同时检查外表工艺，有无损伤，并作好记录。2）设备运输，首先准备汽车吊及平板拖车，固定盘柜用的绳具，检查运输道路。核对盘柜安装位置及编号，按照先后顺序搬运。3）盘柜运输时，要采取用泡沫或棉被防护等措施防止盘柜漆面受损。d.盘柜基础的安装1）确定盘柜基础尺寸，型钢要平直除锈，制作完毕后，要进行防腐处理。基础型钢的埋设要与土建部门配合，按照安装图，核对土建施工图上的各种预留孔、预留沟和预埋件的位置、形状、数量和尺寸。2）所有钢部件应采用50X6镀锌扁钢可靠连接，并与公共接地网可靠连接。3） 基础槽钢由电气施工公司安装，请土建施工公司配合。4） 开关柜采用焊接或螺栓固定方式，施工单位应与建

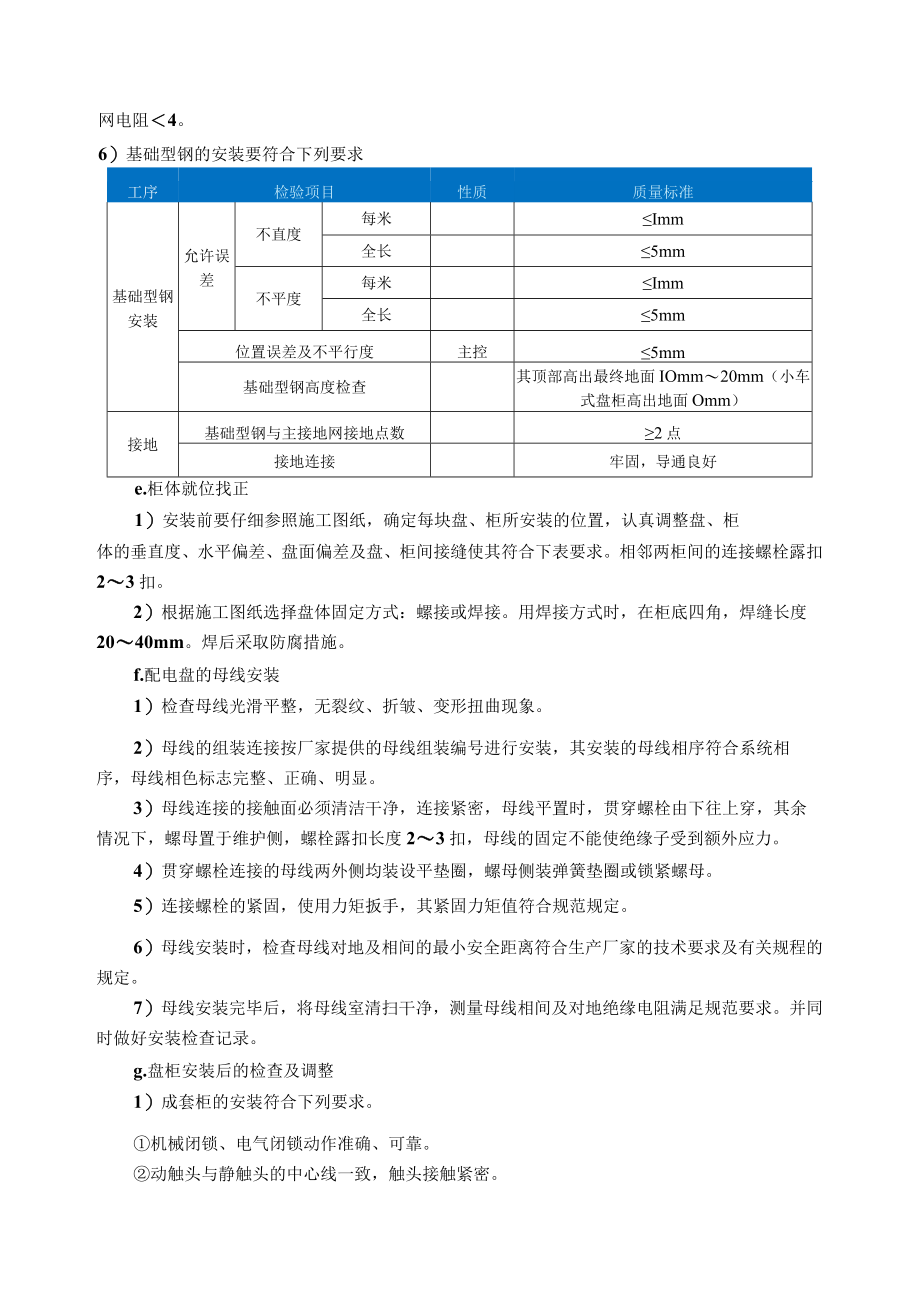

3、设单位协商确定，基础槽钢安装方向应与柜子固定方式配合：5） 钢材不得涂刷绝缘漆，设备外壳应与接地网可靠连接，设备外壳与公共接地网电阻4。6）基础型钢的安装要符合下列要求工序检验项目性质质量标准基础型钢安装允许误差不直度每米Imm全长5mm不平度每米Imm全长5mm位置误差及不平行度主控5mm基础型钢高度检查其顶部高出最终地面IOmm20mm（小车式盘柜高出地面Omm）接地基础型钢与主接地网接地点数2点接地连接牢固，导通良好e.柜体就位找正1）安装前要仔细参照施工图纸，确定每块盘、柜所安装的位置，认真调整盘、柜体的垂直度、水平偏差、盘面偏差及盘、柜间接缝使其符合下表要求。相邻两柜间的连接螺栓露扣
4、23扣。2）根据施工图纸选择盘体固定方式：螺接或焊接。用焊接方式时，在柜底四角，焊缝长度2040mm。焊后采取防腐措施。f.配电盘的母线安装1）检查母线光滑平整，无裂纹、折皱、变形扭曲现象。2）母线的组装连接按厂家提供的母线组装编号进行安装，其安装的母线相序符合系统相序，母线相色标志完整、正确、明显。3）母线连接的接触面必须清洁干净，连接紧密，母线平置时，贯穿螺栓由下往上穿，其余情况下，螺母置于维护侧，螺栓露扣长度23扣，母线的固定不能使绝缘子受到额外应力。4）贯穿螺栓连接的母线两外侧均装设平垫圈，螺母侧装弹簧垫圈或锁紧螺母。5）连接螺栓的紧固，使用力矩扳手，其紧固力矩值符合规范规定。6）母线
5、安装时，检查母线对地及相间的最小安全距离符合生产厂家的技术要求及有关规程的规定。7）母线安装完毕后，将母线室清扫干净，测量母线相间及对地绝缘电阻满足规范要求。并同时做好安装检查记录。g.盘柜安装后的检查及调整1）成套柜的安装符合下列要求。机械闭锁、电气闭锁动作准确、可靠。动触头与静触头的中心线一致，触头接触紧密。二次回路辅助开关的切换接点动作准确，接触可靠。柜内照明齐全。2）抽屉式配电柜的安装要达到下列要求。抽屉推拉灵活轻便，无卡阻、碰撞现象，抽屉能互换。抽屉的机械联锁或电气联锁装置动作正确可靠，断路器分闸后，隔离触头才能分开。抽屉与柜体间的二次回路连接插件接触良好。抽屉与柜体间的接触及柜体、
6、框架的接地良好。h.并网箱交流端子安装1）按照并网箱内标识，接入逆变器侧与电网侧电缆，逆变器侧接入断路器下口，电网侧接入刀闸上口。2）火线，零线，地线确保安装在对应的接线位置，电缆剥线要适中，所有剥开线缆均需缠电工胶带，压接时不要压在绝缘皮上，不允许裸露铜线或铝线。3）如果电网侧使用铝芯电缆，应使用液压钳压接铜铝转接端子接入刀闸。4）接线完成后，再次确认下其他元器件端子紧固情况，使用万用表测量接线导通情况。1) 辅助设备安装（监控部分及数据采集部分）1）根据设计需要要求，在甲方、施工方和供货方同时在现场调查的情况下选择监控位置与数据采集位置，做出相应调整。2）电站监控系统及计算机系统接地网与主
7、接地网分别独立设置接地网。j.光伏发电项目成套配电柜安装质量检验标准及方法工序检验项目性质质量标准检查验收方法及器具柜体就位找正间隔布置主要按设计规定对用设计图检查垂直度主要1.5mm/m用铅坠检查水平误差相邻两柜顶部2mm拉线检查成列柜顶部5nun盘面误差相邻两柜边Imm成列柜面5un柜间接缝2mm用尺检查柜体固定固定牢固扳动检查紧固件检查完好、齐全观察检查紧固件表面处理镀锌震动场所的防震措施按设计规定对照设计图检查柜体接地底架与基础连接主要牢固，导通良好扳动并导通检查有防震垫的柜体接地每段柜有两点以上明显接地观察检查装有电器可开启屏门的接地用软铜导线可靠接地观察及导通检查工序检验项目性质质
8、量标准检查验收方法及器具柜体检查柜面检查平整、齐全观察检查设备附件清点齐全对照设备清单检查柜内照叫装置齐全观察检查电气“五防”装置齐全、灵活可靠操动试验盘柜前后标识齐全、清晰观察检查开关柜电气部件检查设备型号及规格校温计规定对照没计图检查设备外观检查完好，瓷件无掉瓷、裂纹观察检查电气联锁触点接触紧密，导通良奸观察并导通检查功触头与静触头的中心线一致观察检查动触头与静触头接触主要紧密，可靠仪表继电器防震措施可靠带电部分对地距离一次回路按规范中的规定对照规范检查二次回路按规范中的规定k.封闭式插接母线安装方案1)封闭插接母线的施工安装流程:封闭式母线检验一现场测量放线一支架制作安装f封闭式母线安装
9、f封闭式母线测试一母线送电运行2) 母线的检验根据订货单验收设备及附件，其规格、数量、品种应符合设计要求，成套供应的封闭式母线应标志清晰，母线搭接面应平整，封闭式插接母线安装前必须检查其外观,必须无损伤、变型，实测每节封闭母线的相对相、相对地的绝缘电阻不得低于20MQ。3) 现场测量放线封闭式插接母线，由于每节封闭式插接母线都是定型产品，故定货前必须到敷设现场实地进行精确测量，协调、绘制出各专业管道、风管等综合布置大样图，确定母线敷设位置尺寸，确定各种形式规格母线的数量和长度，才可与生产厂方成套订货，该项工作由施工单位配合生产厂方进行现场勘测设计定位。4) 支架制作安装支架制作安装应按设计和产
10、品技术文件规定制作与安装，如设计和产品技术文件无规定时，按下列要求现场制作和安装： 根据施工现场结构类型，支架采用角钢或槽钢制作，其形式有“一”字形、“L”字形、LJ字形、字形四种。依据图纸进行安装制作。支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大允许误差为5mm。 支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径2mmo 螺杆套丝，应用套丝机或套丝板加工，不许断丝。固定支架的膨胀螺栓不少于两个。一个吊架应用两根吊杆，固定牢固，螺扣外露24扣，膨胀螺栓应加平垫圈和弹簧垫，吊架应用双螺母夹紧。 插接母线固定支架间距不得超过3m,支架采用
11、膨胀螺栓固定建筑物。 封闭母线在拐弯处及与箱(盘)连接处必须加支架，直线段支架距离不宜大于2mo5) 封闭母线安装根据装箱清单检查设备及附件，其规格、数量应符合设计要求，合格证、测试报告等资料齐全。检查设备及附件，分段标志应清晰齐全、外观无损伤变形，封闭母线螺栓固定搭接面应镀锡、平整、不应有麻面、起皮或未覆盖部分，母线绝缘电阻符合设计要求。 如检查发现设备及附件不符合设计和质量要求时，必须经过甲方、监理、设计书面认可后才进行安装，否则坚决作退货处理。 封闭母线组装前必须测量对接的两节母线绝缘电阻，对接好后还要对其绝缘电阻进行测量，其绝缘电阻应大于20M。或达到产品的技术要求，检测时做好原始记录
12、。封闭插接式母线应可靠固定在支架上，母线悬挂吊装，横平竖直，排列整齐,对每段、全长的垂直度和水平度要进行检测，并做好记录。封闭插接母线穿过楼板垂直安装时，应加弹簧支架，须保证让母线的接头中心至少高于楼板面70Omnb用镀锌板加工的护套套在母线过楼板处并高于地面3050mm,内填防火填料，达到防火分隔、防水的作用。封闭插接母线过防火分区、楼板时，也应采取防火措施，在外壳周围填充防火填料。 封闭插接母线外壳连接、接地跨接板连接，应牢固可靠，防止松动，且严禁焊接。插接母线外壳两端应保证保护地线可靠连接、母线与设备连接采用软连接。封闭式母线插接箱应可靠固定，垂直安装时，安装高度应符合设计要求，插接箱底
13、边距地应为1.5m。封闭式母线垂直安装距地1.8m以下应采取保护措施。 封闭式母线敷设长度超过40m时,设置伸缩节;跨越建筑物的伸缩缝或沉降处，宜采取适当的措施。 在封闭母线的端头装封闭罩，各段母线选用可拆卸的外壳，外壳间用2512软铜编织带做跨接地线，封闭母线两端可靠接地。母线与设备连接均采用铜排。母线搭接长度、钻孔直径、螺栓规格应符合规范要求。封闭插接母线之间的接头对接要整齐严密，最大误差不得超过5mm；力矩扳手的力矩值按厂家的技术要求执行；封闭母线与设备铜排的固定采用螺栓连接，使用力矩扳手，力矩扳手的力矩值符合有关技术要求。封闭插接式母线在安装过程中，随时做好防潮措施，终端头采用胶带封闭。6) 母线测试及试运行验收封闭式插接母线安装完毕后应整理、清扫干净，并进行相关测试，具体测试符合单体调试规范。检查测试符合设计要求，送电空载24小时无异常现象，可交付验收。
